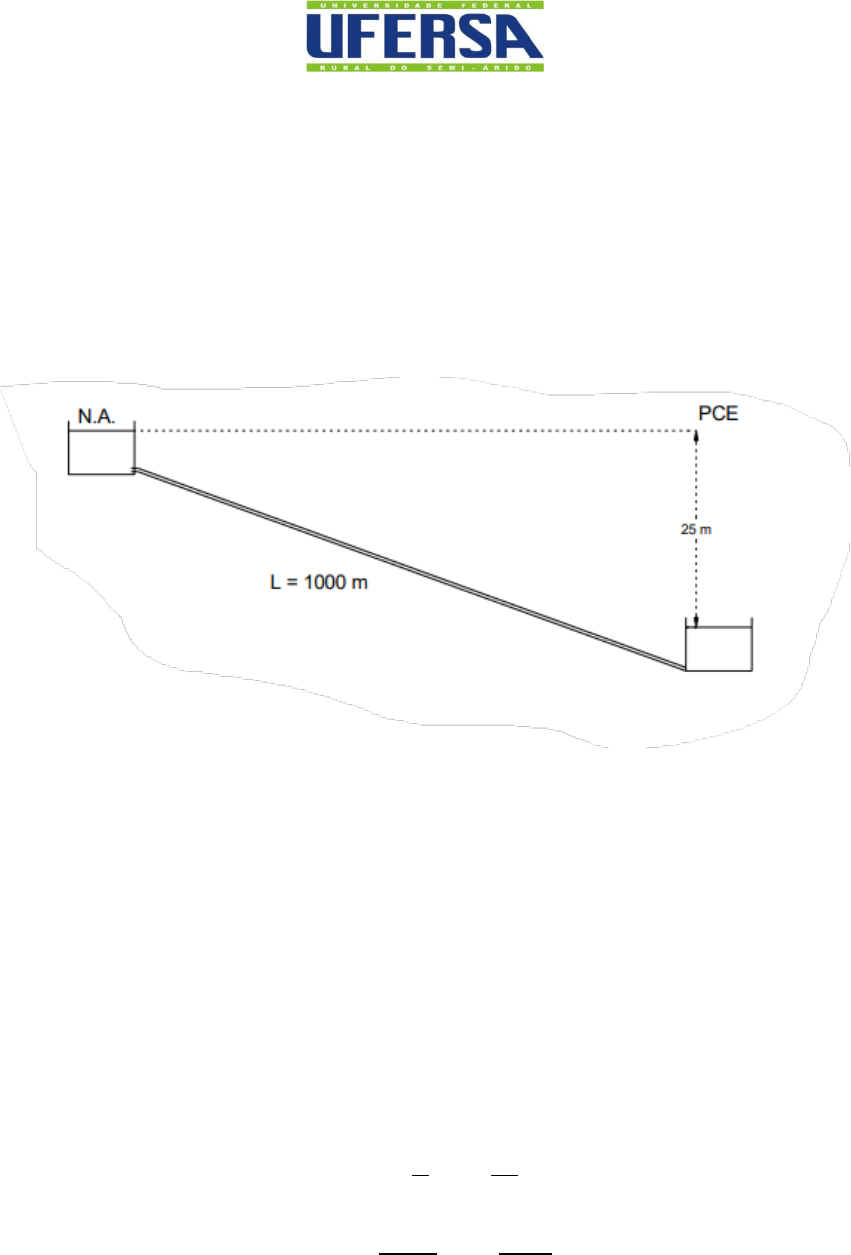

Questão 1. Dimensionar a tubulação para o esquema a seguir:

Dados:
Q = 4 L/s  0,004 m3/s
L = 1000 m
h = 25 m
Tubos de PVC usados (C= 140)
Dc disponíveis: 50 mm; 75 mm; 100 mm; 125 mm

Resposta:
Primeiro vamos usar a fórmula de Hazen Williams para achar o diâmetro.
𝐷 = 1,625 ∗ (
𝑄
𝐶
)
0,38
(
𝐿
ℎ𝑓
)
0,205

𝐷 = 1,625 ∗ (
0,004
140
)
0,38
(
1000
25
)
0,205

𝐷 = 64,9 𝑚𝑚

Diâmetros PVC: 50mm; 75 mm
D1 = 75 mm e outro com D2 = 50 mm, de modo que a perda de carga seja igual àquela
causada por um tubo com D = 64,9 mm (hf = 25 mca).
Dimensionamento: Comprimento dos trechos

(𝐿1
𝑐
𝐷1
= 75 𝑚𝑚; 𝐿2
𝑐
𝐷2
= 50 𝑚𝑚 )
𝑗𝑒 ∗ 𝐿𝑒 = 𝑗1 ∗ (𝐿𝑒 − 𝐿2) + 𝑗2 ∗ 𝐿2
𝐿2 = 𝑗𝑒 − 𝑗1 ∗ 𝐿𝑒𝑗2 − 𝑗1 e 𝐿𝑒 = 𝐿𝑒 − 𝐿2
𝑗𝑒 =
25
1000
= 0,025 𝑚/𝑚
𝐷1 = 75 𝑚𝑚  𝐽1 = 10,65 ∗ (
0,004
140
)
1,852
∗
1
0,0754,87
= 0,012308 𝑚/𝑚
𝐷2 = 50 𝑚𝑚  𝐽2 = 10,65 ∗ (
0,004
140
)
1,852
∗
1
0,0504,87
= 0,088665 𝑚/𝑚
𝐿2 =
(0,0025 − 0,012308) ∗ 1000
(0,088665 − 0,012308)
= 166,2 𝑚
(28 barras de 50 mm = 168 m)
𝐿1 = 𝐿𝑒 − 𝐿2
𝐿1 = 1000 − 168 = 832 𝑚
(139 barras de 75 mm)
Logo, o encanamento de PVC usado deverá ser composto por 139 barras com diâmetro
de 75 mm e 28 barras com diâmetro de 50 mm.

Questão 2. Qual o diâmetro que deve ser dado a uma comporta circular de coeficiente de
vazão 0,62 e como centro a 2 m abaixo do nível do reservatório, para que a mesma dê
escoamento de 500 l/s?

Resposta:

Dados:
Cv = 0,62
Q = 500 L/s  0,5 m3/s
H = m
Usando a equação de vazão através de uma comporta circular:
𝐴 =
𝑄
𝑐. 𝑣√2 ∗ 𝑔 ∗ ℎ

𝐴 =
0,5
0,62√2 ∗ 9,81 ∗ 2

𝐴 = 0,1287 𝑚2
Achando o diâmetro:
𝐷 = 𝜋 ∗ 𝐴
𝐷 = 𝜋 ∗ (0,1287)
𝐷 = 0,404 𝑚

Questão 3. A vazão da instalação abaixo é de 12,8 L/s de água (𝛾 = 9810𝑁/𝑚3; 𝜗 =
 106𝑚2 ). O diâmetro da tubulação é de 4”, de ferro galvanizado. Determinar a potência
da bomba, considerando um rendimento de 75%. Utilizar o método das perdas
localizadas.

Conexões:
Todas flangeadas
1 válvula de pé com crivo, ks = 1,75
4 cotovelos 90º comuns
1 válvula globo
1 válvula gaveta
1 válvula rentenção
1 descarga

Respostas:
Dados:
Q = 12,8 L/s  0,0128 m3/s
D = 4”  0,1016 m
𝛾 = 9810 N/m3
𝜗 = 1*106𝑚2/s
η = 75%  0,75
Calcular a velocidade do fluido:
𝑉 =
𝑄
𝐴


𝑉 =
𝜋𝐷2
4

𝑉 =
𝜋 (0,1016)2
4

𝑉 = 1,58 𝑚

Calcular o número de Reynolds:
𝑅𝑒 =
𝑉 ∗ 𝐷
𝜗

𝑅𝑒 =
1,58 ∗ 0,1016
1 ∗ 106𝑚2/s

𝑅𝑒 = 160,528
Logo Re > 4000, turbulento
Calculando perdas de carga localizadas:
𝐻 = ∑ 𝑘𝑖
𝑉2
2𝑔

Os coeficientes de perda são:
Válvula de pé com crivo = 1,75
Tê de flanges criados = 1
4 cotovelos 90º comuns = 4 0* 0,9 = 3,6
Válvula globo = 10
Válvula gaveta = 0,08
Bifurcação = 0,5
Somando:
∑ 𝑘𝑖 = 1,75 + 1 + 3,6 + 10 + 0,08 + 0,5 = 16,93
Calculando a perda de carga total:
𝐻𝑡𝑜𝑡𝑎𝑙 = 16,93 (
(1,58)2
2 ∗ 9,81
)
𝐻𝑡𝑜𝑡𝑎𝑙 = 2,15 𝑚
Calculo da potência de bomba:
𝑃 =
𝛾𝑄𝐻𝑡𝑜𝑡𝑎𝑙
η

𝑃 =
9810 ∗ 0,0128 ∗ 2,15
0,75

𝑃 = 359,19 𝑤 𝑜𝑢 0,36 𝑘𝑤

Questão 4. Estimar a vazão na tubulação esquematizada abaixo, utilizando o método dos
comprimentos virtuais para o cálculo da perda de carga localizada e a fórmula de Hazen-
Williams para o cálculo da perda de carga normal.

Dados:
PVC usado (C=130)
Hf = 6m
Diâmetro = 50mm
 Peças especiais
 1 entrada de Borda = 2,8
3 curvas de 90 graus raio longo 3 * 1,3
 2 curvas de 45 graus 2 * 0,7
1 registro de gaveta aberto 0,8
 1 saída de tubulação 3,3
𝐿 = 2,8 + 3,9 + 1,4 + 08 + 3,3 = 12,2 𝑚

Calculando as perdas de cargas localizadas:
𝐿 = 1 + 2 + 1 + 1,3 + 1,2 + 0,8 = 7,3
Diâmetro = 50 mm = 0,05 m
Logo,
𝐿𝑡 = 𝐿 + 𝐿′′ = 7,3 + 12,2 = 19,5𝑚
𝑄 = 0,2788 ∗ 𝐶 ∗ 𝐷2,63 ∗
ℎ𝑓0,54
𝐿

𝑄 = 0,2788 ∗ 130 ∗ 0,052,63 ∗
60,54
19,5

𝑄 = 0,007269𝑚3/𝑠
ou 7,263 L/s

Questão 5. Um fluido deve ser transportado através de uma tubulação de 0,075m de
diâmetro a linha tem 200 metros de comprimento e apresenta seis joelhos de 90º (raio
curto), uma válvula de retenção leve e dois registros gaveta abertos. Qual a perda de carga
total?

Dados:
𝜌 = 900 𝑘𝑔/𝑚³
𝜗 = 1,2𝑥10^(−3) 𝑘𝑔/𝑚𝑠
𝑄 = 3 𝑙/𝑠
Rugosidade = 0,00006 (aço comercial)
𝑅𝑒 =
𝜌 ∗ 𝜗 ∗ 𝐷
𝜇

𝑅𝑒 =
900 ∗ 0,68 ∗ 0,075
1,2 ∗ 10−3

𝑅𝑒 = 38250

𝑄 = 𝑉 ∗ 𝐴
𝑉 =
𝑄
𝐴

𝑉 =
3 ∗ 10−3
𝜋 ∗ (0,0375)2

𝑉 = 0,68 𝑚/𝑠
Calculando o fator de atrito:
𝑓 = (𝑅𝑒
𝜀
𝐷
)
𝑓 = (38250
0,00006
0,0075
)
𝑓 = 0,025
Calculando a preda de carga principal:
ℎ𝑙 = 𝑓 ∗
𝐿
𝐷
∗
𝜗2
2𝑔

ℎ𝑙 = 0,025 ∗
200
0,075
∗
(0,68)2
20

ℎ𝑙 = 1,54 𝑚
Calculando perda de carga com acessórios:
6 joelhos de 90º (raio curto) = 6*2,5 = 15
1 válvula de retenção leve = 6,3
2 registro gaveta aberto = 2*0,5 = 1
Total= 22,3
Logo:
ℎ𝑙 = 0,025 ∗
22,3
0,075
∗
(0,68)2
20


ℎ𝑙 = 0,172 𝑚
logo,
ℎ𝑡 = ℎ𝑙 + ℎ𝑎𝑐
ℎ𝑡 = 1,54 + 0,172
ℎ𝑡 = 1,712 𝑚
