Relatório de Aula Prática - Fenômenos de Transporte

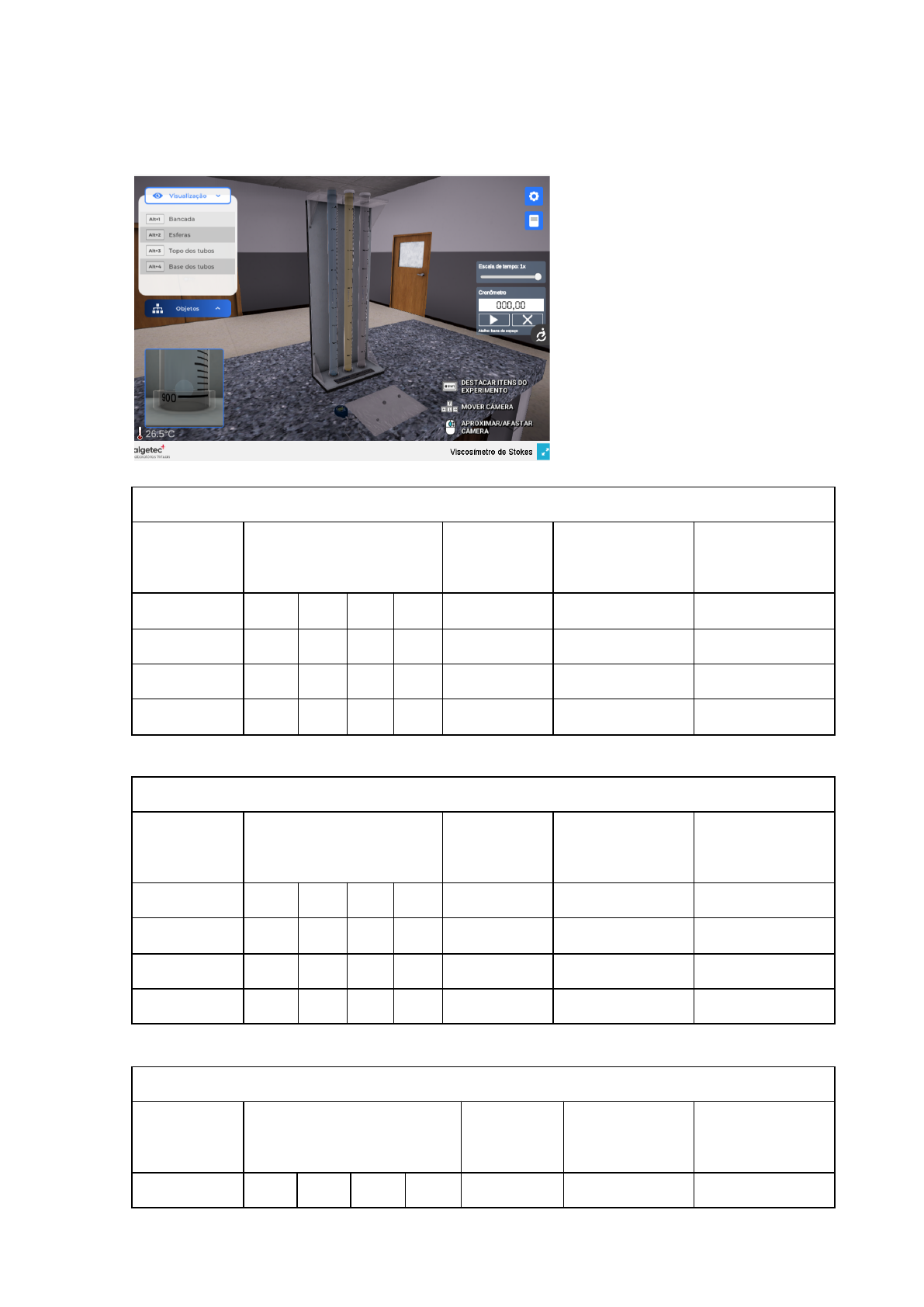

 ATIVIDADE PRÁTICA 1 - Viscosímetro de Stokes
 Tubo com Água
 Diâmetro da
 Esfera
 Tempo de queda(s) Média do
 Tempo de
 queda (s)
 Distância
 Percorrida (m)
 Velocidade
 média (m/s)
 10 mm 1,10 1,00 1,09 1,07 1,07 0,9 0,8411
 8 mm 1,00 1,02 1,03 0,99 1,01 0,9 0,8910
 6 mm 1,21 1,28 1,25 1,22 1,24 0,9 0,7258
 5 mm 1,22 1,15 1,14 1,19 1,17 0,9 0,7692
 Tubo com Óleo 5W20
 Diâmetro da
 Esfera
 Tempo de queda(s) Média do
 Tempo de
 queda (s)
 Distância
 Percorrida (m)
 Velocidade
 média (m/s)
 10 mm 1,15 1,20 1,22 1,16 1,18 0,9 0,7627
 8 mm 1,50 1,53 1,49 1,55 1,51 0,9 0,5960
 6 mm 1,90 1,81 1,85 1,89 1,86 0,9 0,483
 5 mm 2,19 2,15 2,11 2,17 2,15 0,9 0,4186
 Tubo com Glicerina
 Diâmetro da
 Esfera
 Tempo de queda(s) Média do
 Tempo de
 queda (s)
 Distância
 Percorrida (m)
 Velocidade
 média (m/s)
 10 mm 3,88 3,85 3,94 3,89 3,89 0,9 0,2313
 Relatório de Aula Prática - Fenômenos de Transporte
 8 mm 5,57 5,59 5,52 5,56 5,56 0,9 0,1618
 6 mm 8,82 8,86 8,91 8,87 8,86 0,9 0,1015
 5 mm 11,98 11,95 12,01 11,99 11,98 0,9 0,0751
 Fluido Água
 Diâmetro
 da Esfera
 Velocidade
 média (m/s)
 Velocidade
 Corrigida
 (m/s)
 Viscosidade
 Dinâmica
 Viscosidade
 Cinemática
 Erro Relativo
 Percentual
 10mm 0,8411 1,2998 0,2872 0,0002872 29027,78
 8mm 0,8910 1,2798 0,1866 0,0001866 18824,94
 6mm 0,7258 0,9633 0,1395 0,0001395 14048,07
 5mm 0,7692 0,9789 0,3813 0,0003813 28571,39
 Fluido: 5W20
 Diâmetro
 da Esfera
 Velocidade
 média (m/s)
 Velocidade
 Corrigida
 (m/s)
 Viscosidade
 Dinâmica
 Viscosidade
 Cinemática
 Erro Relativo
 Percentual
 10mm 0,7627 1,1780 0,3237 0,0003799 652,27
 8mm 0,5960 0,8560 0,2851 0,0003346 562,57
 6mm 0,4838 0,6421 0,2138 0,0002509 369,83
 5mm 0,4186 0,5327 0,1718 0,0002016 299,20
 Fluido: Glicerina
 Diâmetro
 da Esfera
 Velocidade
 média (m/s)
 Velocidade
 Corrigida
 (m/s)
 Viscosidade
 Dinâmica
 Viscosidade
 Cinemática
 Erro Relativo
 Percentual
 10mm 0,2313 0,3574 1,0064 0,0008051 21,80
 8mm 0,1618 0,2324 0,9905 0,0007924 19,87
 6mm 0,1015 0,1347 0,9613 0,0007694 16,39
 5mm 0,0751 0,0955 0,9039 0,0007231 9,39
 Relatório de Aula Prática - Fenômenos de Transporte
 Compare os valores encontrados para a viscosidade cinemática de forma experimental com o
 valor da viscosidade cinemática real. Os valores encontrados da tabela 4, podem ser utilizados
 para representar a viscosidade cinemática da água? Justifique.
 R. Os resultados obtidos no experimento não devem ser considerados em função do erro percentual ser
 muito grande. Observa-se que esses parâmetros são afetados por variações de viscosidade, diâmetro e
 velocidade de escoamento.
 Quais são as principais fontes de erros para este experimento?
 R. Possíveis erros de cronometragem provocam desvios de precisão dos cálculos do início ao final do
 experimento. A massa da esfera também é um fator determinante, de modo que as esferas maiores
 apresentaram erros relativos a percentuais maiores.
 ATIVIDADE PRÁTICA 2 - Experimento de Reynolds
 CONDIÇÕES DAS VÁLVULAS
 Válvula 1a Aberta
 Válvula 1b Aberta
 Válvula 2a Fechada
 Válvula 2b Aberta
 Válvula 2c Parcialmente aberta
 Válvula 3 Aberta
 Válvula 4 Aberta
 Válvula 5 Aberta
 Válvula 6 Aberta
 Válvula 7 Aberta
 Válvula 8 Aberta
 Válvula 9 Aberta
 Válvula 10 Aberta
 Válvula 11 Aberta
 Válvula I Aberta
 Válvula II Aberta
 Válvula 12 Aberta
 Válvula 13 Aberta
 Relatório de Aula Prática - Fenômenos de Transporte
 Válvula 14 Fechada
 Válvula 15 Fechada
 A partir dos dados obtidos no laboratório, determine a vazão do sistema.
 R - Volume inicial: 427 litros
 Volume final após abertura da válvula 14: 192 litros
 Volume durante o experimento = Volume inicial - Volume final = 427 litros - 192 litros = 235 litros
 Tempo = 1 minuto = 60 segundos
 Vazão = Volume / Tempo = 235 litros / 60 segundos ≈ 3,92 litros por segundo
 Qual o regime de escoamento observado no experimento?
 O regime observado foi o fluxo laminar. Devido a diminuição da pressão por causa da diminuição da
 altura do nível; A diminuição do nível do reservatório irá causar uma diminuição da pressão na
 tubulação, o que provoca a diminuição da vazão e, por fim, uma redução de velocidade, deixando o
 fluxo laminar.
 ATIVIDADE PRÁTICA 3 - Perda de Carga Distribuída
 Relatório de Aula Prática - Fenômenos de Transporte
 PVC 32 mm PVC 25 mm Cobre 28 mm Acrílico 25 mm
 2100 14 1200 16 2400 34 2400 58
 3100 30 2200 66 700 8 1300 32
 4100 48 2900 106 1400 16 800 16
 4600 56 3600 146 3300 34 4100 196
 1600 8 4400 182 4500 90 1400 34
 O cálculo da perda de carga utilizando o DIAGRAMA DE MOODY (teórico)
 R – Linha 1 (PVC 32mm):
 V = (2100 LPH / 1000) / (3600 s/hora) = 0,5833 m/s
 Re = (0,5833 * 0,032 m) / (1,003 x 10 -̂6 m²/s) ≈ 18609,77
 Como Re > 4000, o escoamento é considerado turbulento.
 = 0,3164 / 𝑅𝑒 0̂,25 = 𝑓 = 0,3164 / 18609,77 0̂,25 = 0,027
 Hc = fLV2/2gD = 0,027x1x(0,5833)2 / 2x9,81x0,032 = 0,014 mca.
 Linha 2 (PVC 25mm):
 V = (1200 LPH / 1000) / (3600 s/hora) = 0,3333 m/s
 Re = (0,3333 * 0,025 m) / (1,003 x 10 -̂6 m²/s) ≈ 8324,18
 Como Re > 4000, o escoamento é considerado turbulento.
 Relatório de Aula Prática - Fenômenos de Transporte
 22 𝑓 = 0,3164 / 𝑅𝑒 0̂,25 = 𝑓 = 0,3164 / 8324,18 0̂,25 = 0,033
 Hc = fLV2/2gD = 0,033x1x(0,3333)2 / 2x9,81x0,025 = 0.00747 mca.
 Linha 3 (Cobre 28mm):
 V = (2400 LPH / 1000) / (3600 s/hora) = 0,6667 m/s
 Re = (0,6667 m/s * 0,028 m) / (1,003 x 10 -̂6 m²/s) ≈ 18611,76
 Como Re > 4000, o escoamento é considerado turbulento.
 e/D(cobre) = 0,0015mm/28mm = 5,35x10 -̂5 𝑓 = 0,3164 / 𝑅𝑒 0̂,25 = 𝑓 = 0,3164 / 18611,76 0̂,25 = 0,0279
 Pelo Diagrama de Moody, o 𝑓 é igual a 0,027
 Hc = fLV2/2gD = 0,027x1x(0,6667)2 / 2x9,81x0,028 = 0,0218mca.
 Linha 4 (Acrílico 25mm)
 V = (2400 LPH / 1000) / (3600 s/hora) = 0,6667 m/s
 Re = (0,6667 * 0,025 m) / (1,003 x 10 -̂6 m²/s) ≈ 16650,41
 Como Re > 4000, o escoamento é considerado turbulento. 𝑓 = 0,3164 / 𝑅𝑒 0̂,25 = 𝑓 = 0,3164 /
 16650,41 0̂,25 = 0,027
 Hc = fLV2/2gD = 0,027x1x(0,6667)2 / 2x9,81x0,025 = 0,024 mca.
 O cálculo do desvio relativo em relação às perdas de carga obtidas teoricamente e a lida no
 manômetro U no experimento.
 R – Linha 1 (PVC 32mm):
 Leitura do manômetro experimental: 14 mmCa
 Conversão da leitura para metros de coluna d'água: 14 mmCa = 0,014 mCa
 Desvio Relativo = (0,014-0,014/0,014) x100 = 0%
 Linha 2 (PVC 25mm):
 Leitura do manômetro experimental: 16 mmCa
 Conversão da leitura para metros de coluna d'água: 16 mmCa = 0,016 mCa
 Desvio Relativo = (0,016-0,00747/0,00747) x100 = 114,58%
 Linha 3 (Cobre 28mm):
 Leitura do manômetro experimental: 34 mmCa
 Conversão da leitura para metros de coluna d'água: 34 mmCa = 0,034 mCa
 Desvio Relativo = (0,034-0,0218/0,0218) x100 = 55,74%
 Linha 4 (Acrílico 25mm):
 Leitura do manômetro experimental: 80 mmCa
 Conversão da leitura para metros de coluna d'água: 80 mmCa = 0,080 mCa
 Desvio Relativo = (0,080-0,058/0,058) x100 = 37,93%
 Relatório de Aula Prática - Fenômenos de Transporte
 Quais são as principais fontes de erros para este experimento? A discrepância foi grande
 entre os valores teóricos e experimentais? Para os cálculos, considere que a distância entre
 os pontos de tomada de pressão é de um metro em qualquer uma das linhas.
 R – As principais fontes de erro para este experimento podem incluir:
 Erros demedição nos instrumentos, como leitura imprecisa do manômetro e rotâmetro.
 Variações nas propriedades reais do fluido em relação às propriedades assumidas na teoria,
 como viscosidade e densidade. Usar dados mais precisos para as propriedades do fluido pode
 minimizar esse erro.
 Rugosidade real da superfície interna dos tubos, que pode diferir da rugosidade considerada nos
 cálculos teóricos.
 Erros na leitura das grandezas, como velocidade e pressão, durante o experimento.
 Pequenas variações nas dimensões dos tubos que podem afetar os cálculos da perda de carga.
 Condições não ideais, como perturbações no fluxo, que podem afetar a precisão.
 Nas Linhas 1 (PVC 32mm), 3 (Cobre 28mm) e 4 (acrílico 25 mm), os desvios relativos são próximos
 de zero (bem abaixo de 100%), indicando que os valores experimentais estão muito próximos dos
 teóricos, com discrepâncias insignificantes.
 Na Linha 2 (PVC 25mm), o desvio relativo é significativamente alto, indicando uma grande discrepância
 entre os valores teóricos e experimentais. Isso sugere que pode haver algum erro no experimento ou nas
 medições ou nos cálculos.
 Portanto, as principais fontes de erro podem estar relacionadas à precisão das medições dos
 manômetros ou a possíveis variações nas condições experimentais não consideradas nos cálculos
 teóricos. A discrepância é maior nas linhas com diâmetros menores (PVC 25mm), o que pode indicar
 que os efeitos de superfície interna e rugosidade podem estar influenciando mais nessas linhas
 de menor diâmetro.
 Qual a influência do diâmetro da tubulação, do material e da vazão na perda de carga
 distribuída? plote os valores de Vazão x Perda de Carga utilizando um software gráfico para
 realizar esta análise.
 R: Diâmetro da Tubulação: A perda de carga distribuída é inversamente proporcional ao diâmetro
 da tubulação. Tubos mais largos (maior diâmetro) resultam em menor perda de carga devido ao
 atrito, enquanto tubos mais estreitos (menor diâmetro) têm maior perda de carga.
 Relatório de Aula Prática - Fenômenos de Transporte
 Material da Tubulação: A rugosidade da superfície interna da tubulação é crítica. Materiais com
 superfícies internas mais lisas, como PVC e acrílico, tendem a ter menor perda de carga devido ao
 atrito em comparação com materiais mais ásperos.
 Vazão: A vazão influencia diretamente a perda de carga. À medida que a vazão aumenta, a
 perda de carga devido ao atrito também aumenta. Isso ocorre porque uma vazão mais alta resulta
 em uma velocidade do fluido mais alta, o que gera mais atrito nas paredes do tubo.
 Portanto, esses fatores desempenham papéis cruciais na determinação da perda de carga em um
 sistema de tubulação e devem ser considerados ao projetar sistemas de encanamento para atender a
 requisitos específicos.
 ATIVIDADE PRÁTICA 4 - Experimentos em Trocadores de Calor
 Relatório de Aula Prática - Fenômenos de Transporte
 Quais as principais vantagens da utilização de trocadores de calor?
 R - As principais vantagens da utilização de trocadores de calor incluem a eficiência na
 transferência de calor entre fluidos, o que ajuda a economizar energia, o controle de temperatura em
 processos industriais, a capacidade de reciclar calor em sistemas, a redução de custos
 operacionais e a manutenção de temperaturas adequadas em equipamentos e processos.
 Qual tipo de roctador é mais utilizado na indústria de alimentos? Justifique.
 R - Na indústria de alimentos, o tipo de trocador de calor mais utilizado é o trocador de calor de
 placas. Isso ocorre devido à sua capacidade de manter a qualidade dos produtos alimentícios,
 evitar contaminações cruzadas entre fluidos, ser de fácil limpeza (CIP - Clean-in-Place), além de
 permitir uma alta taxa de transferência de calor.
 Quais critérios devem ser levados em consideração ao escolher um tipo de trocador de calor?
 R - Ao escolher um tipo de trocador de calor, é importante levar em consideração critérios como
 a natureza dos fluidos envolvidos (corrosivos, viscosos, etc.), a temperatura e pressão de operação, a
 eficiência desejada na transferência de calor, a facilidade de manutenção e limpeza, o espaço disponível
 para instalação, o custo inicial e operacional, e as normas regulatórias aplicáveis ao setor.
 Qual a influência da vazão na transferência de calor?
 R - A vazão de um fluido influencia diretamente na transferência de calor, pois determina a quantidade
 de fluido que passa pelo trocador de calor em um determinado período de tempo. Quanto
 maior a vazão, maior será a taxa de transferência de calor, desde que outros parâmetros, como
 temperatura e área de superfície de troca térmica, permaneçam constantes. Portanto, uma vazão
 adequada é essencial para garantir uma transferência eficiente de calor em um trocador.
