Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
1/52

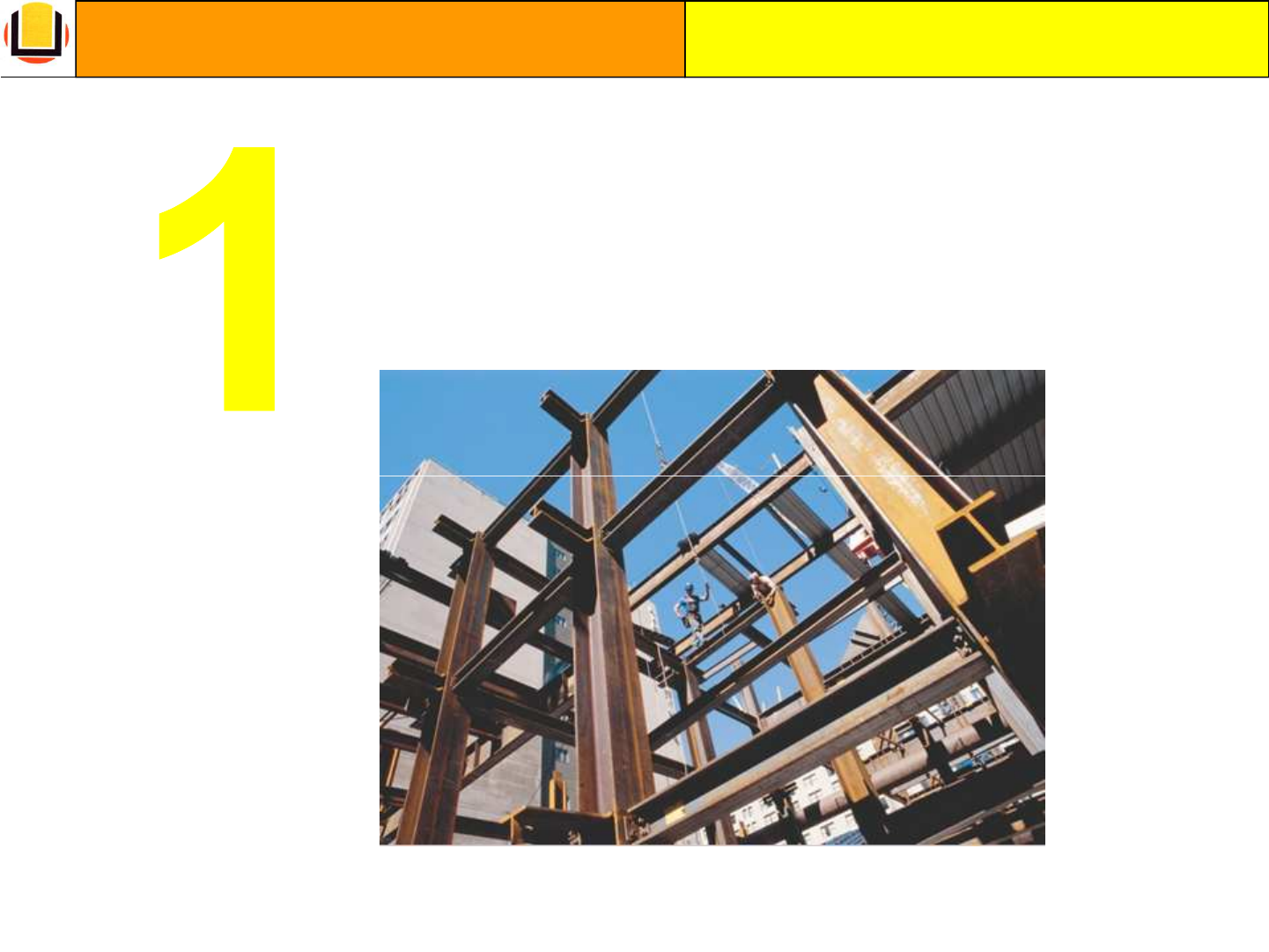

TENSÃOTENSÃO
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
2/52
Faremos uma revisão dos princípios
importantes da estática e mostraremos
como eles são usados para determinar
os esforços internos em um corpo.
Objetivos:Objetivos:
Além disso, apresentaremos os
conceitos de tensão normal, tensão de
cisalhamento e tensão admissível.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
3/52
1.1 Introdução
1.2 Equilíbrio de um Corpo Deformável
1.3 Tensão
1.4 Tensão Normal Média
1.5 Tensão de Cisalhamento Média
1.6 Tensão Admissível
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
4/52
1.1 Introdução
Mecânica dos
Corpos Rígidos
Estática
Cinemática
Dinâmica
É uma ciência
física aplicada que
trata do estudo
das forças e dos
movimentos
Mecânica dos
Corpos
Deformáveis
Mecânica dos
Fluidos
Mecânica dos
Sólidos
Fluidos
Incompressíveis
Fluidos
Compressíveis
MECÂNICA
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
5/52
A Resistência dos Materiais é um ramo da Mecânica que
estuda as relações entre cargas externas aplicadas a um
corpo deformável e a intensidade das forças interna s que
atuam dentro do corpo (Hibbeler, 2004).
A Mecânica dos Materiais é um ramo da Mecânica que
lida com o comportamento dos corpos sólidos sujeito s a lida com o comportamento dos corpos sólidos sujeito s a
diversos tipos de carregamentos. Tem como finalidad e
determinar tensões, deformações e deslocamentos nas
estruturas e em seus componentes (Gere, 2003).
A Mecânica dos Sólidos tem como objetivo principal
fornecer ao engenheiro os meios que possibilitam an alisar
e projetar máquinas e estruturas (Beer e Johnston, 1982).
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
6/52
No projeto de qualquer
estrutura ou máquina, em
primeiro lugar, é necessário
usar os princípios da estática
para determinar as forças que
agem sobre os vários
elementos e em seu interior.
O tamanho dos elementos, sua
deflexão e estabilidade dependem
não só das forças internas, mas
também do tipo de material de que
são feitos. Assim, conhecer o
comportamento do materialcomportamento do material é
fundamental na disciplina de
Resistência dos Materiais.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
7/52
1.2 Equilíbrio de um Corpo Deformável
Para um corpo em equilíbrio
estático, as forças e momentos
externos são anulados e não
produzem nenhum movimento de
translação ou rotação no corpo.
A condição necessária
e suficiente para o
equilíbrio estático de
um corpo é que a força
resultante e o
momento resultante de
( )∑ ∑
∑
=×=
=
0
0
FrM
F
o
�
�
�
�
Equações de Equilíbrio:Equações de Equilíbrio:
momento resultante de
todas forças externas
formem um sistema
equivalente a zero.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
8/52
Para estruturas tridimensionais, o equilíbrio estát ico
é verificado se decompormos as duas equações de
equilíbrio segundo 3 eixos cartesianos ortogonais,
resultando em 6 equações de equilíbrio.







=
=
=







=
=
=
∑
∑
∑
∑
∑
∑
0
0
0
0
0
0
z
y
x
z
y
x
M
M
M
F
F
F
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
9/52
Oz
yx
z
MM
MM
F
=
==
=
0
0
E, em estruturas
bidimensionais, se
todas as forças e
momentos atuam
no plano da
estrutura, então:
∑
∑
∑
=
=
=
0
0
0
A
y
x
M
F
F
Sendo A um
ponto qualquer
no plano da
estrutura.
Assim as equações de equilíbrio ficam reduzidas a:
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
10/52
Tipos de apoios em uma estrutura plana
Apoio do 1º gênero
Apoio
equivalente a
uma força
(reação) com
linha de ação
definida.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
11/52
Balancim de ponte: apoio do 1º gêneroBalancim de ponte: apoio do 1º gênero
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
12/52
Roletes de ponte: apoio do 1º gêneroRoletes de ponte: apoio do 1º gênero
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
13/52
Apoio equivalente a
uma força (reação)
com direção
desconhecida .
Apoio do 2º gênero
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
14/52
Vinculação de uma pá de retroescavadeira:Vinculação de uma pá de retroescavadeira:
apoio do 2º gênero ou rótulaapoio do 2º gênero ou rótula
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
15/52
Apoio rotulado em ponte:Apoio rotulado em ponte:
apoio do 2º gênero ou rótulaapoio do 2º gênero ou rótula
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
16/52
Apoio equivalente a
uma força (reação) de
direção desconhecida
e um momento .
Apoio do 3º gênero
ou engaste
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
17/52
Fixação de uma estrutura: apoio do 3º gênero ou enga steFixação de uma estrutura: apoio do 3º gênero ou enga ste
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
18/52
Cabe destacar que a aplicação correta das
equações de equilíbrio exige a especificação
completa de todas as forças conhecidas ou
desconhecidas que agem sobre o corpo.
A melhor maneira de levar em conta
essas forças é desenhar o diagrama de
corpo livre do elemento estrutural.corpo livre do elemento estrutural.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
19/52
Esforços Internos
Os esforços internos
são as forças e
momentos
necessários para
manter a integridade manter a integridade
de um corpo que
está submetido a
um conjunto de
forças externas.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
20/52
Método das Seções
Para obtermos as
solicitações internas
que agem sobre uma
determinada região no
interior de um corpo, é interior de um corpo, é
necessário aplicarmos
o Método das Seções.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
21/52
1) Desenhar um diagrama de
corpo livre da estrutura.
2) Incluir todas as
forças externas.
3) Incluir todas as
reações de apoio .
4) Dividir a estrutura em
duas partes através de
um plano (seção).
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
22/52
5) Tomar isoladamente uma
das partes da estrutura.
6) No plano da
Essas forças
representam os
efeitos do material
da parte superior do
corpo atuando sobre
o material adjacente
da parte inferior.
6) No plano da
seção deverão
surgir forças que
mantenham a parte
isolada da estrutura
em equilíbrio .
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federaldo Rio Grande
Escola de Engenharia
23/52
7) Calcular a força
resultante e o momento
resultante, em relação ao
centróide da seção, das
forças necessárias para
manter a parte isolada do
( )∑ ∑
∑
=×=
=
0
0
FrM
F
o
�
�
�
�
manter a parte isolada do
corpo em equilíbrio.
8) Aplicar as equações
de equilíbrio à parte do
corpo que foi isolada.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
24/52
9) Decompor a força
resultante e o
momento
resultante segundo
as direções normal
e tangencial ao
plano da seção plano da seção
transversal.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
25/52
Esforços Internos Simples
Esforço normal N : é uma força que atua
perperdicularmente ao plano da seção e
segundo o eixo da estrutura. Surge quando
as forças externas tendem a empurrar ou
puxar as duas partes do corpo.
Momento torsor T : é um momento
cujo eixo de atuação é perpendicular
ao plano da seção. Surge quando as
cargas externas tendem a torcer uma
parte do corpo em relação à outra.
Momento fletor M : é um momento
cujo eixo de atuação encontra-se
contido no plano da seção. Surge
quando as cargas externas tendem a
fletir o corpo em relação a esse eixo.
Esforço cortante V : é uma força de
corte que atua no próprio plano da
seção. Surge quando as cargas
externas tendem a provocar o
deslizamento das duas partes do corpo.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
26/52
Estrutura contida em um Plano xoy: Cargas Coplanare s
Se a estrutura e o carregamento estiverem
contidos em um único plano, podemos aplicar
também o Método das Seções.
Basta secionar a estrutura e aplicar as
equações de equilíbrio bidimensionais.






=
=
=
∑
∑
∑
0
0
0
O
y
x
M
F
F
equações de equilíbrio bidimensionais.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
27/52
Esforços simples no Plano xoy
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
28/52
1.3 Tensão
O efeito que um lado da seção exerce sobre
o outro pode ser reduzido a uma força
resultante e a um momento resultante
aplicados no centróide da seção.
Porém a interação
entre os dois lados da
seção transversal não
ocorre apenas no
ponto do centróide.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
29/52
Para isso
consideramos um
elemento de área
É necessário, então, determinarmos
como acontece essa interação entre os
dois lados da seção, ponto a ponto.
elemento de área
∆∆∆∆A muito pequeno.
Sobre este elemento
de área atua
apenas uma força
elementar ∆∆∆∆F.
A força ∆∆∆∆F
pode ser
decomposta
em ∆∆∆∆Fx, ∆∆∆∆Fy,
e ∆∆∆∆Fz.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
30/52
Tensão normal: é a força
por unidade de área que
atua no sentido
perpendicular à ∆A.
lim ZFσ ∆
=
Tensão de cisalhamento: é a
força por unidade de área
que atua tangente à ∆A.
0
lim x
zx
A
F
A
τ
∆ →
∆
=
∆
Surge então o conceito de Tensão:
0
lim Z
z
A
F
A
σ
∆ →
∆
=
∆
Se a força normal “puxa”
o elemento ∆A, temos
uma tensão de traçãotensão de tração .
Se a força normal
“empurra” o elemento
∆A, temos uma tensão tensão
de compressãode compressão .
0A A∆ → ∆
0
lim y
zy
A
F
A
τ
∆ →
∆
=
∆
O eixo z especifica a
orientação da área,
enquanto x e y referem-
se às retas de direção
das tensões de
cisalhamento.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
31/52
Estado Geral de Tensão
Se o corpo for também
secionado por planos paralelos
ao plano x-z e ao plano y-z,
podemos cortar um elemento
cúbico do volume do material.
Esse elemento
cúbico representa o
estado de tensão no
ponto analisado.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
32/52
Esse estado de tensão é
então caracterizado pelos
três componentes que atuam
em cada face do elemento .
Estado Geral de TensãoEstado Geral de Tensão
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
33/52
Nas faces opostas do cubo existem tensões normais d e
mesmo módulo e sentido oposto, por equilíbrio de fo rças.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
34/52
E, nas faces
adjacentes do cubo
existem tensões
tangenciais de mesmo
módulo e sentido
oposto, por equilíbrio
de momentos.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
35/52
Portanto, são necessárias apenas 6 componentes de
tensão para definir o estado geral de tensão em um ponto.
Tensor de tensões simétrico:
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
36/52
Felizmente, na prática, muitos
problemas podem ser reduzidos a
um estado plano de tensões.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
37/52
Com isso, é necessário Com isso, é necessário
determinar apenas 3 determinar apenas 3
componentes de tensão:componentes de tensão:
No estado plano de tensões
as componentes fora do
plano são todas nulas.






=
yxy
xyx
στ
τσ
T
componentes de tensão:componentes de tensão:
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
38/52
Unidades
A unidade de tensão no Sistema Internacional de Uni dades
(SI) é o Newton por metro quadrado (N/m²), ou Pasca l (Pa).
= 21 1Pa N m=1 1Pa N m
O Pascal é uma unidade pequena para medir tensões e m Engenharia.
Na prática usam -se múltiplos do Pascal:
kPa = 103 Pa (quilopascal)
MPa = 106 Pa (megapascal)
GPa = 109 Pa (gigapascal)
Observação:
6
2 6 2 2
1 1
10 1
10
N N N
MPa
mm m m−= = =
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
39/52
Já no Sistema Inglês de Unidades, a
tensão é especificada por:
libra por polegada quadrada:
psi (pound per square inch) 2
lb
psi
in
=
1 psi = 0,006895 MPa
1 ksi =6,895 MPa
Conversão de unidades!
quilolibra por polegada quadrada:
ksi (kilopound per square inch) 1000ksi psi=
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
40/52
1.4 Tensão Normal Média
Frequentemente,
elementos estruturais
ou mecânicos são
compridos e delgados.
Além disso, estão sujeitos
a cargas axiais que em
geral estão aplicadas nas
extremidades do elemento.
Aqui, discutiremos a distribuição de tensão
média que atua na seção transversal de
elementos submetidos a solicitações axiais.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
41/52
Para isso, é necessário considerarmos
duas Hipóteses Simplificadoras:
“A barra deve permanecer reta antes e “A barra deve permanecer reta antes e
depois da aplicação da carga e, além depois da aplicação da carga e, além
disso, sua seção transversal deve disso, sua seção transversal deve
permanecer plana durante a deformação permanecer plana durante a deformação
(mudança de volume e forma).”(mudança de volume e forma).”(mudança de volume e forma).”(mudança de volume e forma).”
Será analisada a região central da
barra, evitando as regiões próximas
às cargasaplicadas.
Então, linhas horizontais e verticais
deformam -se uniformemente quando a
barra está submetida ao carregamento P.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
42/52
“Para que a barra sofra uma “Para que a barra sofra uma
deformação uniformedeformação uniforme , considera, considera--se se
que a carga que a carga PP seja aplicada ao longo seja aplicada ao longo
do eixo centróide da seção do eixo centróide da seção
transversal e que o material seja transversal e que o material seja
homogêneo e isotrópico.”homogêneo e isotrópico.”
Material homogêneo →→→→→→→→ possui as mesmas propriedades
físicas e mecânicas em todo o seu volume.
Material isotrópico →→→→→→→→ possui as mesmas propriedades
físicas e mecânicas em todas as direções.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
43/52
A barra está
submetida a uma
deformação
uniforme constante
Resultado de
uma tensão
normal
constante
P
A
σ =
σ →→→→ tensão normal média
Portanto:
σ →→→→ tensão normal média
em qualquer ponto da área
da seção transversal;
P →→→→ resultante da força
normal interna, aplicada no
centróide da área da seção
transversal;
A →→→→ área da seção
transversal da barra.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
44/52
1.5 Tensão de Cisalhamento Média
Já para discutirmos a tensão de
cisalhamento média, vamos
considerar que os apoios são
rígidos e que a carga F é
suficientemente grande para
provocar deformação e falha da provocar deformação e falha da
barra ao longo dos planos AB e CD.
O diagrama de corpo livre do
segmento central não apoiado da
barra indica que a força de
cisalhamento V = F/2 deve ser
aplicada em cada seção para
manter o segmento em equilíbrio.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
45/52
Assim, a tensão de Assim, a tensão de
cisalhamento média cisalhamento média
distribuída sobre cada área distribuída sobre cada área
secionada é definida por:secionada é definida por:
med
V
A
τ =med A
τ =
ττττmed →→→→ tensão de cisalhamento média na seção, que
se supõe ser a mesma em cada ponto da seção;
V →→→→ resultante interna da força de cisalhamento na
seção, determinada pelas equações de equilíbrio;
A →→→→ área da seção transversal.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
46/52
Tipos de Cisalhamento
Cisalhamento Simples – considerando as juntas
sobrepostas de aço (a) e madeira (c) e os
diagramas de corpo livre (b) e (d), a área de seção
Na prática, existem dois tipos de
cisalhamento que merecem destaque:
diagramas de corpo livre (b) e (d), a área de seção
transversal do parafuso e a superfície de fixação
entre os elementos estão submetidas apenas a
uma força de cisalhamento simples V = F.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
47/52
Conexão parafusada
na qual o parafuso é
submetido a
cisalhamento simples.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
48/52
Cisalhamento Duplo – considerando as juntas de
dupla sobreposição de aço (a) e madeira (c) e os
diagramas de corpo livre (b) e (d), temos uma
condição de cisalhamento duplo . Por consequência,
V = F/2 atua em cada área secionada.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
49/52
Conexão parafusada na qual o parafuso é
submetido a cisalhamento duplo.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
50/52
1.6 Tensão Admissível
O engenheiro responsável
pelo projeto de elementos
estruturais ou mecânicos
deve restringir a tensão do
material a um nível seguro.
Tensão Tensão
AdmissívelAdmissível
Para garantir a segurança, é
necessário escolher uma tensão
admissível que limite a carga
aplicada a um valor menor do
que a carga que possa levar o
elemento à ruptura.
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
51/52
Um dos métodos para especificar a
carga de projeto de um elemento é
usar um número denominado Fator
de Segurança ( F.S.).
. . rup
adm
F
F S
F
=
Frup →→→→ carga de ruptura do material,
obtida através de testes experimentais
Fadm →→→→ carga admissível
Mecânica dos Sólidos
Curso de Engenharia Mecânica Empresarial
Universidade Federal do Rio Grande
Escola de Engenharia
52/52
Se a carga aplicada ao elemento for relacionada lin earmente à
tensão desenvolvida no interior do elemento, como n o caso da
tensão normal média e da tensão de cisalhamento média .
P
A
σ = med
V
A
τ =
É possível expressar o F.S. como a relação
entre a tensão de ruptura e a tensão admissível:
. . rup
adm
F S
σ
σ
= . . rup
adm
F S
τ
τ
=
