Exercício Caminho do Conhecimento - Etapa 10 (27866)
Atividade finalizada em 24/01/2024 19:25:48 (1579798 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
PROJETOS DE AUTOMAÇÃO [796069] - Avaliação com 4 questões, com o peso total de 4,33 pontos [capítulos - 115]
Turma:
Curso Técnico: Automação Industrial - Grupo: EAD - 02/23 - EAD AUT [82544]
Aluno(a):
91233637 - RAIKY ROSA DE OLIVEIRA - Respondeu 4 questões corretas, obtendo um total de 4,33 pontos como nota
[350194_1937
89]
Questão
001
Em um controlador lógico programável, o controle e o processamento das informações de entrada e saída é feito de forma sequencial,
através de ciclos de varredura.
Analise as ações listadas abaixo e identifique a sequência na qual elas devem ser executadas.
( ) Atualizar as saídas.
( ) Transferir os dados para a memória.
( ) Verificar o estado das entradas.
( ) Comparar com o programa do usuário.
( ) Verificar o funcionamento da CPU, memórias, circuitos auxiliares e existência de programa, desativando todas as saídas.
Assinale a alternativa que indica a sequência CORRETA, de cima para baixo:
2 • 4 • 1 • 3 • 5
5 • 2 • 1 • 3 • 4
5 • 1 • 2 • 4 • 3
3 • 4 • 5 • 1 • 2
X 5 • 3 • 2 • 4 • 1
[350196_1937
85]
Questão
002
Informe se é verdadeiro (V) ou falso (F) o que se afirma sobre as linguagens utilizadas nos CLP’s
( ) A Programação Ladder (LD) é uma linguagem de texto e é encontrada em quase todos os CLP’s que existem no mercado de tecnologia
de automação industrial.
( ) O Bloco Funcional (FB) é uma linguagem gráfica. É um elemento que pode ser reutilizado em várias partes do programa principal ou
exportado e armazenado em um arquivo para, posteriormente, ser importado e inserido em outro projeto.
( ) O Sequenciamento Gráfico de Funções (SFC) trata-se de um método estruturado que representa um sistema de controle sequencial ou
dependente do tempo, utilizando sequência de etapas e transições.
( ) A linguagem de programação, Lista de Instruções (IL), é semelhante à linguagem Pascal. Com essa linguagem, é possível chamar
blocos funcionais, funções e atribuições e executar condicionalmente instruções e tarefas de repetição.
A sequência CORRETA é:
(V); (V); (F); (V).
(V); (F); (F); (V).
X (F); (V); (V); (F).
(V); (V); (V); (V).
(F); (F); (V); (F).
[350196_1937
84]
Questão
003

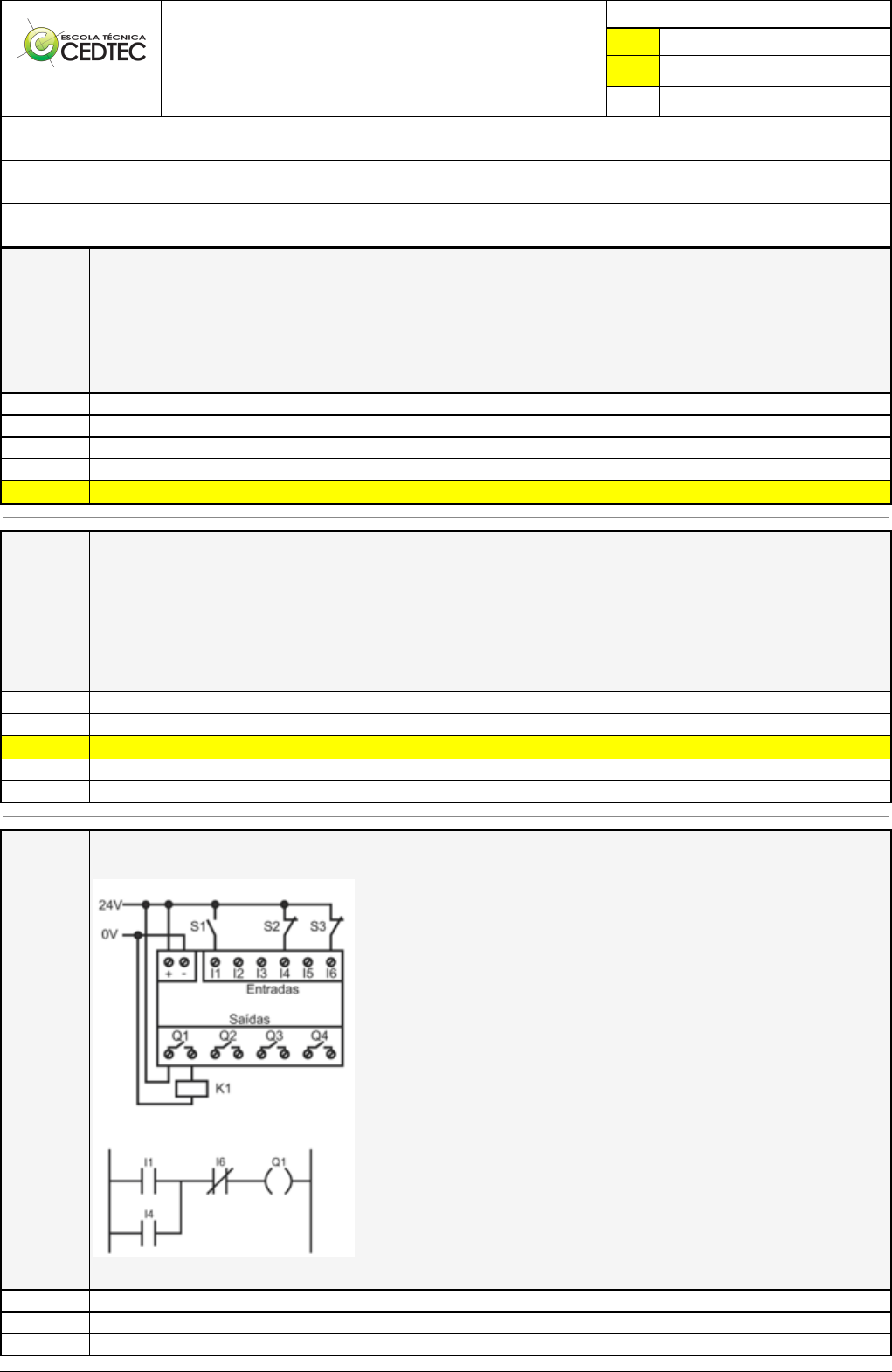

O esquema elétrico a seguir exibe a ligação das botoeiras sem retenção S1, S2 e S3 e do relé K1 a um CLP. As entradas do CLP são
consideradas em nível lógico alto (1) quando conectadas à tensão de 24 V e as saídas são a relé, com contato do tipo normalmente aberto.
Além da ligação elétrica, é possível observar o diagrama Ladder, que determina o funcionamento do sistema.
Com base nas informações fornecidas e nos diagramas apresentados, assinale a alternativa em que a combinação dos estados das
botoeiras permite a energização do relé K1.
S1 = pressionada • S2 = liberada • S3 = liberada
S1 = liberada • S2 = pressionada • S3 = liberada
S1 = liberada • S2 = liberada • S3 = liberada
Pincel Atômico - 30/03/2024 11:32:27 2/2
X S1 = liberada • S2 = liberada • S3 = pressionada
S1 = liberada • S2 = pressionada • S3 = pressionada
[350195_1937
81]
Questão
004
Assinale a alternativa CORRETA sobre a arquitetura e aplicação de sistemas supervisórios:
Programas supervisórios apenas se comunicam por meio da rede LAN (Local Area Network) industrial onde estão os equipamentos de
campo.
X Aplicações possíveis incluem o monitoramento de variáveis de processo, gerenciamento de alarmes e geração de gráficos de tendências
Não é possível integrar supervisórios em redes de comunicação que atuam em nível de equipamentos de campo como a rede PROFIBUS
DP
Como realizam a leitura e o controle direto sobre sensores e atuadores eles não podem atuar em redes de comunicação com CLP’s.
É possível a operação de variáveis de processo booleanas (on-off), mas não podem suportar variáveis digitais com tamanho maior que 8
bytes
