Você acertou 10 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode
refazer o exercício quantas vezes quiser.
Verificar Desempenho
1 Marcar para revisão

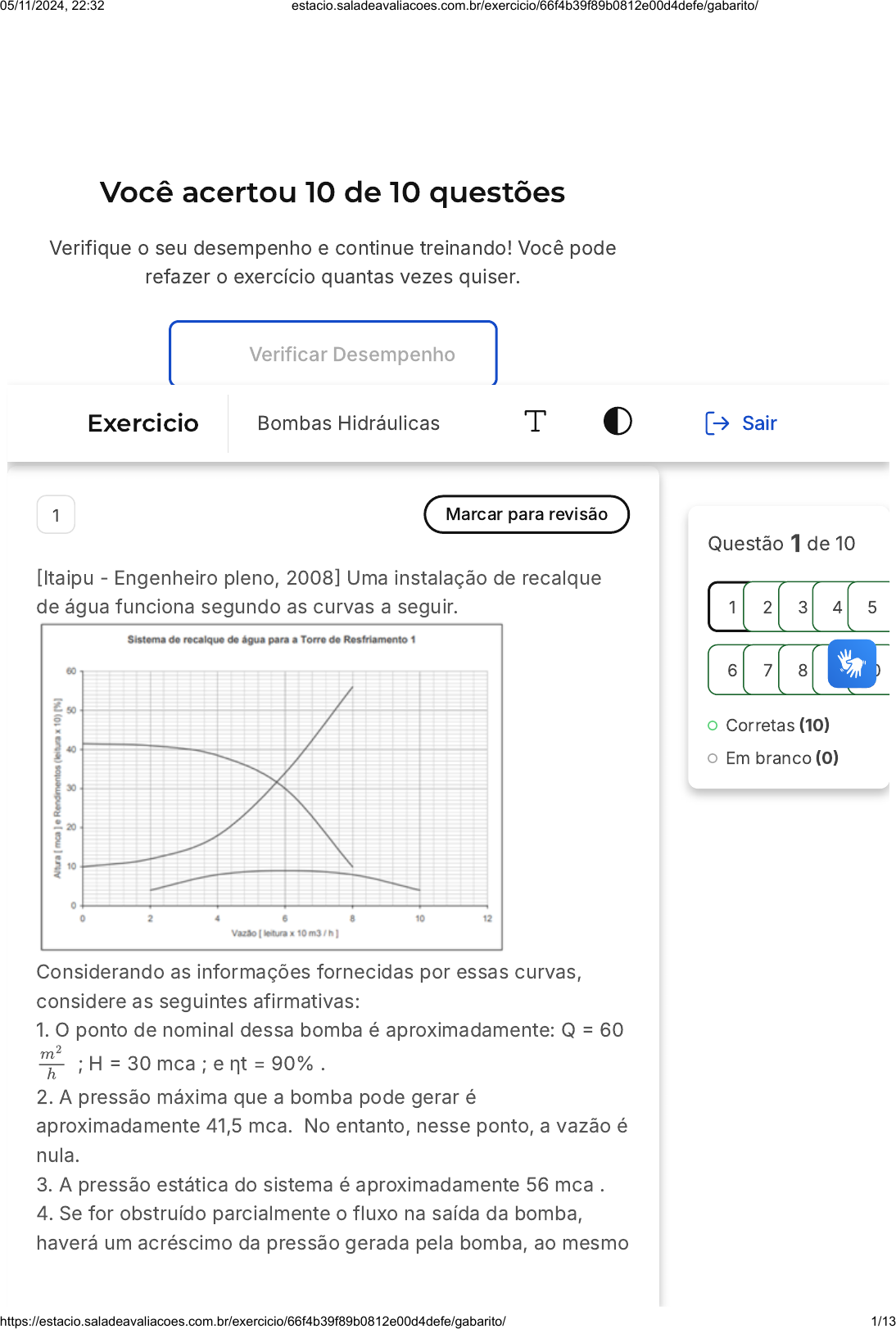

�Itaipu - Engenheiro pleno, 2008� Uma instalação de recalque
de água funciona segundo as curvas a seguir.
Considerando as informações fornecidas por essas curvas,
considere as seguintes afirmativas:
1. O ponto de nominal dessa bomba é aproximadamente: Q � 60
  ; H � 30 mca ; e ηt = 90% .
2. A pressão máxima que a bomba pode gerar é
aproximadamente 41,5 mca.  No entanto, nesse ponto, a vazão é
nula.
3. A pressão estática do sistema é aproximadamente 56 mca .
4. Se for obstruído parcialmente o fluxo na saída da bomba,
haverá um acréscimo da pressão gerada pela bomba, ao mesmo
m
2
h
Questão 1 de 10
Corretas �10�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Exercicio Bombas Hidráulicas Sair
05/11/2024, 22:32 estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/ 1/13
A
B
C
D
E
tempo em que a vazão sofrerá uma redução. Assinale a
alternativa correta:
Somente as afirmativas 1, 2 e 3 são verdadeiras.
Somente as afirmativas 1, 2 e 4 são verdadeiras.
Somente as afirmativas 1, 3 e 4 são verdadeiras
Somente as afirmativas 2, 3 e 4 são verdadeiras.
As afirmativas 1, 2, 3 e 4 são verdadeiras.
Resposta correta
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: Somente as afirmativas 1, 2 e 4 são
verdadeiras.
2 Marcar para revisão
�Itaipu - Engenheiro pleno, 2017� A sigla NPSH vem da
expressão Net Positive Suction Head (altura livre positiva de
sucção). É um parâmetro importante para escolha do modelo da
bomba, bem como para avaliar as condições de operação ou
funcionamento do sistema de bombeamento, pois indica que a
pressão em algum ponto de uma bomba pode atingir o limite
crítico, em que as condições de funcionamento tornam-
se precárias e a bomba começa a vibrar. Seus efeitos também
são transmitidos para outras instalações, podendo ocasionar
05/11/2024, 22:32 estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/ 2/13
A
B
C
D
E
danos, muitas vezes, irreversíveis �Azevedo Netto, 1998�. Com
relação ao tema, assinale a alternativa correta.
É um fenômeno relacionado ao atrito exercido na
parede interna do tubo quando da passagem do fluido
pelo seu interior.
É um fenômeno que ocorre pelo impacto sobre todo o
sistema hidráulico, causado pelo retorno da água
existente na tubulação de recalque, quando da parada
da bomba.
É um fenômeno que ocorre em função de um processo
de vaporização, pela formação e destruição de
pequenas bolhas ou cavidades (cavitação), ou seja,
pela baixa pressão absoluta, chegando até à pressão
de vapor do líquido na temperatura em que se
encontra.
É um fenômeno que ocorre em função da energia que
é fornecida continuamente ao fluido por um rotor que
gira a alta velocidade, aumentando a energia cinética,
que depois é transformada em energia de pressão.
É um fenômeno que ocorre pela presença de ar no
interior da bomba e da tubulação de sucção, que pode
ser resolvido com o preenchimento total da tubulação
de sucção com o fluido a ser bombeado.
Resposta correta
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
Gabarito Comentado
O NPSH é um fenômeno que ocorre em função de um
processo de vaporização, pela formação e destruição de
pequenas bolhas ou cavidades, conhecido como cavitação.
Isso acontece devido à baixa pressão absoluta, que pode
05/11/2024, 22:32 estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/ 3/13
A
B
C
D
E
chegar até à pressão de vapor do líquido na temperatura
em que se encontra. Portanto, a alternativa correta é a C,
que descreve corretamente esse fenômeno.
3 Marcar para revisão
�Itaipu - Engenheiro pleno, 2008� Considerando as curvas do
sistema de recalque apresentadas na questão anterior, qual é o
valor mais aproximado da potência absorvida no eixo da
bomba?
7,5 CV.
26.820 CV.
26,82 CV.
6 CV.
559 CV.
Resposta correta
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
Gabarito Comentado
05/11/2024, 22:32 estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/ 4/13
A
B
C
D
E
Com base nas curvas do sistema de recalque apresentadas
na questão anterior, o valor mais aproximado da potência
absorvida no eixo da bomba é de 7,5 CV. Isso significa que
a bomba requer essa quantidade de energia para funcionar
corretamente. Portanto, a alternativa correta é a letra A� 7,5
CV.
4 Marcar para revisão
�Itaipu - Engenheiro pleno, 2008� "Escorvar uma bomba de
fluxo" significa:
Limpar as paredes internas da carcaça.
Limpar o rotor da bomba.
Limpar o crivo e a válvula de pé.
Remover todo o ar da tubulação de recalque quando
houver válvula de retenção na saída da bomba.
Remover todo o ar da tubulação de sucção e da
carcaça, enchendo-a com líquido.
Resposta correta
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
Gabarito Comentado
O termo "escorvar uma bomba de fluxo" é utilizado para
descrever o processo de remoção de todo o ar presente na
tubulação de sucção e na carcaça da bomba,
preenchendo-a com líquido. Este procedimento é essencial
05/11/2024, 22:32 estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/ 5/13
A
B
C
D
E
para o funcionamento adequado da bomba, pois a
presença de ar pode causar problemas como cavitação e
perda de eficiência. Portanto, a alternativa correta é a E�
"Remover todo o ar da tubulação de sucção e da carcaça,
enchendo-a com líquido".
5 Marcar para revisão
�INMETRO � Engenharia Mecânica, 2010� No contexto de
dimensionamento de bombas, o aparecimento de uma cavitação
se dá por meio de:
Uso de tubulação de sucção reta e muito curta.
Rugosidade do rotor.
NPSH disponível menor que o NPSH requerido.
Instalação de válvula de retenção nas sucções
positivas.
Excesso de escorvamento da bomba.
Resposta correta
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
Gabarito Comentado
A cavitação em bombas ocorre quando o NPSH �Net
Positive Suction Head) disponível é menor que o NPSH
requerido. O NPSH é uma medida da pressão disponível
para evitar a cavitação, um fenômeno que pode causar
danos significativos à bomba. Quando o NPSH disponível é
05/11/2024, 22:32 estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/ 6/13
A
B
menor que o requerido, a bomba não tem pressão
suficiente para evitar a formação de bolhas de vapor, que
podem colapsar e causar danos ao equipamento. Portanto,
a alternativa correta é a opção C� "NPSH disponível menor
que o NPSH requerido".
6 Marcar para revisão
 As curvas de carga versus vazão de duas tubulações �1 e 2)
ramificadas logo após ao bocal de recalque de uma bomba são
exibidas na figura posterior, incluindo a curva obtida pela soma
das vazões para cada carga �1�2�.
Fonte: Gabriel de Carvalho Nascimento e Elson Antonio do
Nascimento
Qual é a diferença entre a vazão bombeada para as duas
tubulações e a vazão operada quando um registro, localizado no
início da tubulação 2, está fechado?
0,34 m³/s
0,53 m³/s
05/11/2024, 22:32 estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/7/13
C
D
E
1,05 m³/s
1,50 m³/s
0,20 m³/s
Resposta correta
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 0,34 m³/s
7 Marcar para revisão
�Itaipu - Engenheiro pleno, 2008� Quando uma bomba
centrífuga não afogada, em um sistema de recalque de água, foi
acionada pela primeira vez, observou-se que apresentou o
fenômeno da cavitação. Sobre o fenômeno da cavitação,
considere as seguintes afirmativas:
1. Se o NPSH disponível for menor que o NPSH requerido, a
bomba apresentará o fenômeno da cavitação.
2. A cavitação poderá ser evitada se for aumentado o diâmetro
da tubulação de recalque.
3. A cavitação poderá ser evitada, aumentando-se a altura de
sucção da bomba.
4. A cavitação altera a vazão da bomba e provoca ruídos e
vibrações no funcionamento da bomba.
Assinale a alternativa correta.
05/11/2024, 22:32 estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/ 8/13
A
B
C
D
E
Somente as afirmativas 1 e 2 são verdadeiras.
Somente as afirmativas 1 e 3 são verdadeiras.
Somente as afirmativas 1 e 4 são verdadeiras.
Somente as afirmativas 2 e 3 são verdadeiras.
Somente as afirmativas 2, 3 e 4 são verdadeiras.
Resposta correta
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a C, que afirma que somente as
afirmativas 1 e 4 são verdadeiras. A afirmativa 1 está correta
porque o fenômeno da cavitação ocorre quando o NPSH
�Net Positive Suction Head) disponível é menor que o NPSH
requerido. Isso significa que a pressão na entrada da
bomba é insuficiente, levando à formação de bolhas de
vapor que, ao colapsarem, causam a cavitação. A
afirmativa 4 também está correta, pois a cavitação altera a
vazão da bomba e provoca ruídos e vibrações no
funcionamento da bomba, podendo causar danos sérios ao
equipamento. As afirmativas 2 e 3 estão incorretas, pois
aumentar o diâmetro da tubulação de recalque ou a altura
de sucção da bomba não são medidas eficazes para evitar
a cavitação.
8 Marcar para revisão
05/11/2024, 22:32 estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/ 9/13
A
B
Uma estação elevatória bombeia água para os reservatórios 2 e
3, ilustrados na figura a seguir, pelas tubulações A, B e C.
Fonte: Gabriel de Carvalho Nascimento e Elson Antonio do
Nascimento
Os gráficos carga versus vazão da soma das vazões nas
tubulações A�B, C e da soma das cargas dessas duas são
exibidos na figura posterior.
Fonte: Gabriel de Carvalho Nascimento e Elson Antonio do
Nascimento
Calcule a razão entre a vazão obtida com as duas bombas em
série e a vazão com uma bomba, cujos gráficos também são
exibidos na figura.
1,1
1,3
05/11/2024, 22:32 estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/ 10/13
C
D
E
1,5
1,6
2,0
Resposta correta
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 1,5
9 Marcar para revisão
�ENADE � ENGENHARIA GRUPO IV, 2011� Em sistemas de
escoamento de fluidos (gases ou líquidos), é muito comum ser
necessário adicionar-se energia para manter o escoamento.
Bombas e compressores são exemplos de equipamentos que
fornecem energia aos fluidos. Suponha que, em uma estação de
tratamento de efluentes que opera em uma indústria, uma das
bombas centrífugas usadas para garantir o escoamento do
efluente está apresentando cavitação. O fabricante da bomba
forneceu a curva da bomba e o NPSH característico para a
operação dessa bomba.
Tendo em vista essa situação, analise as afirmações a seguir.
I. Se há cavitação, significa que o NPSH do sistema nas
condições de operação é superior ao NPSH indicado pelo
fabricante.
II. Pode-se solucionar o problema de cavitação aumentando-se
a rotação da bomba ou a vazão.
III. O NPSH pode ser definido como a diferença entre a carga
estática na entrada da sucção e a carga correspondente à
pressão de vapor do líquido na entrada da bomba. IV. Cavitação
é a formação de regiões de baixa pressão, que ocorre quando a
05/11/2024, 22:32 estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/ 11/13
A
B
C
D
E
pressão fica abaixo da pressão de vapor do líquido e ocorre a
vaporização nesses pontos. As bolhas deslocam-se para
regiões de maior pressão e colapsam.
É correto apenas o que se afirma em:
I
II
II e IV
I e III
III e IV
Resposta correta
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
Gabarito Comentado
As afirmações III e IV estão corretas. A afirmação III define
corretamente o NPSH �Net Positive Suction Head), que é a
diferença entre a carga estática na entrada da sucção e a
carga correspondente à pressão de vapor do líquido na
entrada da bomba. A afirmação IV descreve corretamente o
fenômeno da cavitação, que é a formação de regiões de
baixa pressão, ocorrendo quando a pressão fica abaixo da
pressão de vapor do líquido e há a vaporização nesses
pontos. As bolhas formadas se deslocam para regiões de
maior pressão e colapsam.
10 Marcar para revisão
05/11/2024, 22:32 estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/ 12/13
A
B
C
D
E
 �ENADE � ENGENHARIA GRUPO III, 2011�
Uma bomba de água é movida por um motor elétrico de 18 kW,
cuja eficiência é de 90%. A vazão é de 40 litros por segundo. O
diâmetro na tubulação é constante, a diferença das cotas entre
os pontos �1) e �2) é desprezível e a perda de carga entre esses
pontos corresponde a 5 m. As pressões manométricas na
entrada e na saída são, respectivamente, de 150 kPa e 400 kPa.
Considerando o peso específico da água δ = 10 000  e a
aceleração da gravidade g =  , conclui-se que a eficiência
da bomba é de:
N
m3
10m
s2
40%.
50%.
62%.
74%.
90%
Resposta correta
Parabéns, você selecionou a alternativa correta.
Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 74%.
05/11/2024, 22:32 estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/66f4b39f89b0812e00d4defe/gabarito/ 13/13
