AULA PE TORNOZELO

Prévia do material em texto

09/07/2014
1
RESSONÂNCIA MAGNÉTICA

Protocolo de
TORNOZELO, PÉ e ANTEPÉ



Valdir Leandro

Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Funções:
•Receber o peso do corpo
• Promover movimento
•Promover equilíbrio
•Ajustar o corpo à superfície

Tal função é resultado da
interação de articulações,
tecidos conectivos e músculos.





Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
O elo entre o corpo e a superfície sobre a qual se move.
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo


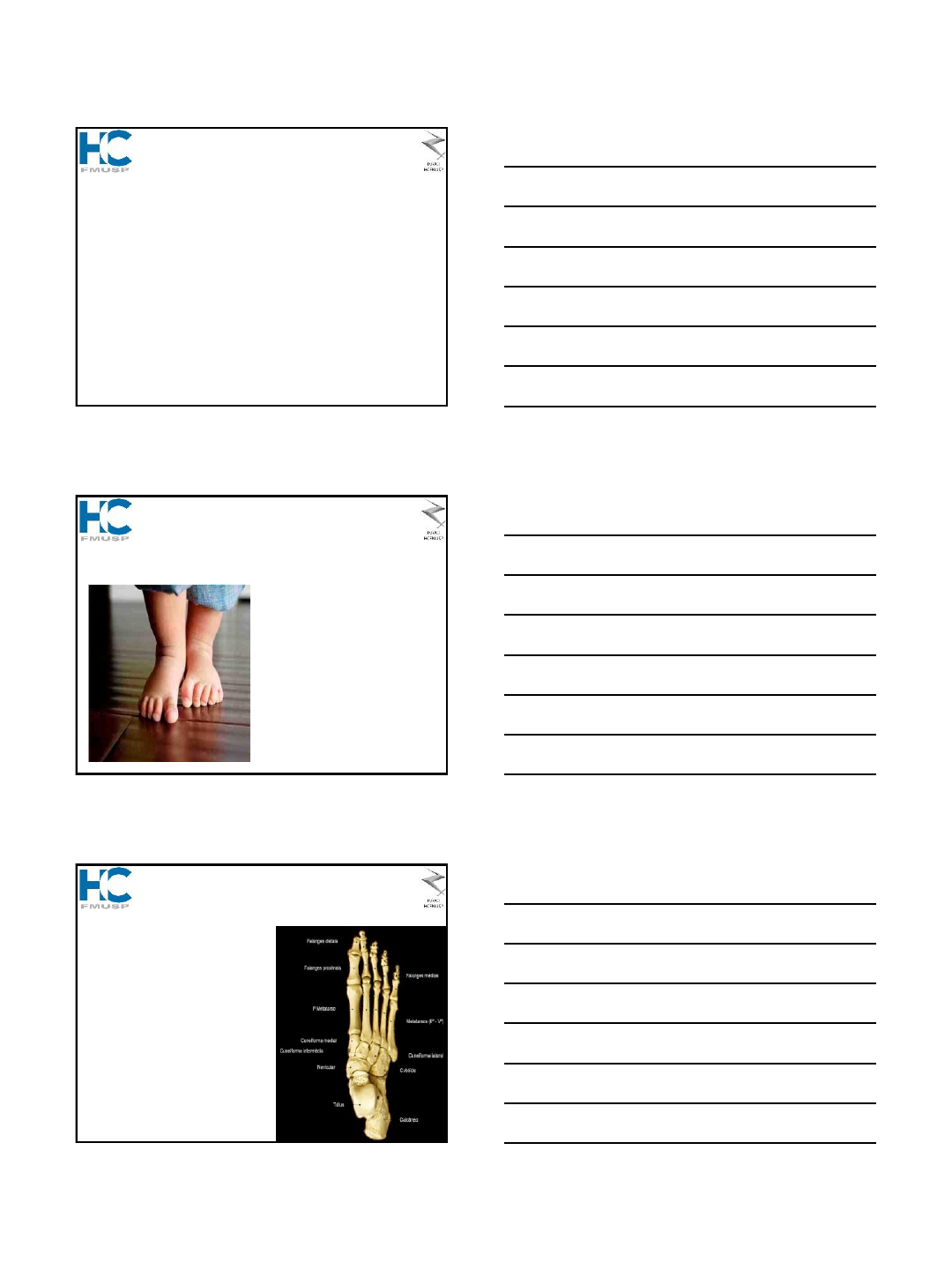

Composto de 28 ossos,34
articulações e 24 ligamentos:

• 7 ossos do tarso (tálus, calcâneo,
cubóide, navicular e os três
cuneiformes);

• 7 ossos do metatarso;

• 14 falanges (três para cada um dos
dedos, exceto para o hálux, que tem
apenas duas).
Anatomia do Tornozelo e Pé
http://www.google.com.br/url?sa=i&source=images&cd=&cad=rja&docid=VbvgAiseKGW3wM&tbnid=lt39cqJX3I8UdM:&ved=0CAgQjRwwAA&url=http://casaesperanca.org.br/?p=209&ei=LLvEUdeiMoeX0QG26IGABQ&psig=AFQjCNGOqfyvNkJuCvLVh87o87d_klceFQ&ust=1371933868876058
09/07/2014
2
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
DIVISÃO CLÍNICA DO ESQUELETO DO PÉ
Clinicamente é dividido em três
porções:

• Retropé
• Mediopé
• Antepé.

• Antepé (metatarsos e
dedos)

• Mediopé formado pelo
navicular, o cubóide e três
cuneiformes (medial,
intermédio e lateral).

• Retropé formado pelos
ossos calcâneo e tálus.

 Essas três divisões (retropé, mediopé e antepé) são delimitadas por
dois conjuntos articulares específicos: a articulação de Chopart e a
articulação de Lisfranc.
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
As principais articulações do tornozelo
SUBTALAR
(TALOCALCÂNEA) TIBIOFIBULAR TALOCRURAL
(TORNOZELO)
09/07/2014
3
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
ARTICULAÇÃO DE CHOPART
ARTICULAÇÃO DE LISFRANC
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Ligamentos do Tornozelo e Pé
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Ligamentos do Tornozelo e Pé
09/07/2014
4
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Responsável pelos movimentos
São classificados : Extrínsecos e Intrínsecos.
Músculos:
Extrínsecos
• Origem abaixo do joelho e
inserção no pé
• Realizam os movimentos do
tornozelo como dorsiflexão,
plantiflexão, inversão e eversão
• Atuarem na movimentação dos
artelhos (dedos).
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Intrínsecos
• Músculos que
se originam abaixo
da articulação do
tornozelo podendo
situar-se no planta
ou no dorso do pé.
• Realizam a
movimentação
dos artelhos.
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
 Movimentos
São considerados TRIPLANARES:
• Pronação – eversão + abdução + dorsiflexão
• Supinação – inversão + adução + flexão plantar
09/07/2014
5
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Movimentos do Tornozelo e Pé
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Arcos Plantares:
São formados pelo ponto de apoio do pé, importante
pela distribuição de peso adequado na planta do pé



• Arco longitudinal
medial

• Arco longitudinal
lateral

• Arco transverso
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
 Patologias :
Podem estar classificadas nas seguintes
categorias:
Adquiridas :por utilização de calçado inadequado,
stress físico, ou pequenas alterações mecânicas
no próprio pé.
Patologia artrítica: que tipicamente envolve uma
ou mais articulações.
Patologias congénitas: do pé , que ocorrem à
nascença e são geralmente herdadas.


http://www.google.com.br/url?sa=i&rct=j&q=&esrc=s&frm=1&source=images&cd=&cad=rja&uact=8&docid=qwHJlL_JbzizZM&tbnid=0e_H9IoNGuaH8M:&ved=0CAUQjRw&url=http://www2.fm.usp.br/fofito/fisio/pessoal/isabel/biomecanicaonline/articulacoes/tornozelo.php&ei=D4WsU6mDAdXTsATyz4CwCQ&bvm=bv.69837884,d.cWc&psig=AFQjCNEM5tJxI8h1owFpequfWtAb4vawUw&ust=1403901403390473
09/07/2014
6
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Patologias infecciosas do pé, causadas por
bactérias, vírus, ou fungos.
 Neoplasias: também conhecidas como
tumores, que resultam do crescimento
anormal de tecido em qualquer local do pé e
podem ser benignas ou malignas.
Traumatismos: associados ao pé e tornozelo,
tais como as fraturas
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Principais Patologias de Tornozelo e Pé
• Torções
• Rupturas de ligamentos
• Bursites
• Tendinites
• Tenossinovites
• Lesões degenerativas
• Artrite
• Fraturas
• Osteonecroses
• Esporão de calcanhar


• Fasceite plantar
• Metatarsalgias
• Joanete
• Dedos em garras
• Unha encravadas
• Neuromas
• Sesamoidite
• Fraturas de stress
• Entre outras



Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Principais exames de imagem:
 • Raio-x
• Ultrasson
• Tomografia
• Cintilografia
• Ressonância
Magnética
09/07/2014
7
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Indicações para Ressonância
• Lesões dos ligamentos
• Lesões osteocondrais
• Alterações inflamatórias
• Lesões degenerativas
• Fraturas
• Necroses
• Neuromas
• Artrites
• Osteomielites
• Tumores
• Sinovites e Tenossinovites




Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Bobinas: Bobina de Quadrantura
 Quadknee para joelho
 Quadankle para pé
 Quadfoot para tornozelo
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Bobinas:
Bobinas de 8 canais( knee)
09/07/2014
8
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Bobinas opcionais:
09/07/2014
9
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Protocolo: TORNOZELO ( Médio e Retropé)
 Sequências:
• Sagital T1
• Sagital T2 com Fat
• Axiais T1
• Axial T2 com Fat
• Coronal T2 com ou sem Fat
• Cortes finos(quando necessário)
• Obliquo DP (somente para tornozelo)
• Sequências pós contraste com Fat (quando necessário)
• Sequências Stir e Gradientes são opcionais

Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Protocolos: Pé (Mediopé e Antepé)
Sequências:
 Programaçãofeita em relação a anatomia
• Sagital T1
• Sagital T2 com Fat
• Axiais T1
• Axial T2 com Fat
• Coronal T1
• Coronal T2 Com ou Sem Fat
• Cortes finos(quando necessário)
• Sequências Stir quando possuir metal implantado
• Sequências pós contraste com Fat (sempre que possível )

Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
cortes: 10-12 Fov: 12 espessura: 3/0,5
Sagitais: programar a sequência angulada
perpendicularmente à articulação
tibiotársica, incluindo toda a articulação;

Programação: Tornozelo
09/07/2014
10
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Axiais: programar a sequência sob a imagem no plano sagital, incluindo
fim da tíbia e fíbula até fáscia plantar e no coronal paralelamente à
articulação tibiotársica
Programação: Tornozelo
cortes: 10-12 Fov: 12 espessura: 3/0,5

Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Coronais: programar a sequência no plano axial, angulando
conforme os maléolos e no sagital do tendão calcâneo até
ossos do tarso.
cortes: 10-12 Fov: 12 espessura: 3/0,5
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Programação:
Tornozelo Coronal Obliquo
cortes: 10-12 Fov: 12
espessura: 3/0,5
 Programar a sequência sob
a imagem sagital onde se
possa localizar o tendão
fibular e angular
perpendicularmente à ele.


09/07/2014
11
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
 CORONAL OBLIQUO
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Plano Coronal Oblíquo:
Ou ainda realizar angulação
de 45 graus em relação ao
plano plantar (linha azul
pontilhada)

Objetivo: avaliação da
deflexão dos tendões
flexores e fibulares na região
retromaleolar
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
ANATOMIA RADIOLÓGICA
7, tendão flexor longo do hálux
e flexor longo dos dedos
6 flexor curto dos dedos.
5, cuneiforme
medial.
4 Navicular
3tendão tibial anterior
2 Tálus
1-tíbia
09/07/2014
12
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Programação: Pé / Antepé
Eixo longo (Axial do Pé): programar a sequência sob
o eixo curto e sagital, paralelamente às falanges e
aos metatarsos
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Programação: Pé / Antepé
 Eixo curto (Coronal do Pé):
programar a sequência sob o
eixo longo e sagital,
perpendicularmente às
falanges e aos metatarsos;
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Programação: Pé / Antepé
Sagital: programar a sequência angulada paralelamente às falanges e
aos metatarsos
• DEDOS DO PÉ: Realizar protocolo de antepé, este
sagital do antepé precisa pegar do 5º ao 2º dedo
09/07/2014
13
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
• Axiais: programar a sequência sob a imagem no
plano sagital e coronal, incluindo todo o hálux;
• Coronais: programar a sequência angulada
paralelamente à articulação metatarso falangiana
no plano axial;
• Sagitais: programar a sequência angulada
perpendicular à articulação metatarso falangiana
no plano axial
Programação: Antepé para HÁLUX
Programãção Hálux
Programãção Hálux
09/07/2014
14
Programãção Hálux
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Alguns fatores podem prejudicar ou até mesmo
impedir a realização do exame
Paciente
• Condições clinicas
• Claustrofobia
• Limitações do paciente








Exame
• Artefatos
• Metal implantado
• Bobina imprópria
• Erro de programação
• Parâmetros inadequado





Considerações Técnicas:

Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
O neuroma dos nervos digitais plantares ou
Neuroma de Morton é um espessamento
do nervo plantar que forma
uma espécie de "massa".
Sintomas: dor intensa no pé;
sensação de formigamento
ou de dormência no pé e
nos dedos do pé;
Sensação de choque
 entre o 3º e 4º dedo ou
 2º e 3º dedo do pé.
Neuroma de Morton
Casos clinicos:


09/07/2014
15
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Neuroma de Morton em uma
paciente com dor ao nível da
terceira articulação MTP irradiando
para o dedo do pé. (a) imagem de
RM ponderada em T1 coronal
mostra uma grande massa, em
forma de lágrima, com sinal
intermediário no terceiro
interespaço MTP ( setas). (b) Em
uma imagem coronal gadolínio
com supressão de gordura T1-
weighted MR, a lesão demonstra
realce difuso (setas).
Neuroma de Morton
Fraturas subcondrais com edema (realce da cabeça do
segundo
e terceiro metatarsos). Derrame articular nas articulações
metatarsofalangeanas, com discreta sinovite reacional.
Leves alterações degenerativas da
primeira metatarsofalangeana
e glenossesamoideanas.
09/07/2014
16
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Rotura completa antiga do tendão calcâneo
Tendão de
calcâneo
preservado, porém
espesso
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
CONDROMA PERIOSTEAL
• A lesão na articulação
tibiotalar. A possibilidade
de um condrossarcoma
(invasor)
• com padrão de realce
periférico pelo meio de
contraste
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
CONDROMA PERIOSTEAL
09/07/2014
17
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
09/07/2014
18
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Tromboflebite
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
XANTOMATOSES
09/07/2014
19
o que há de diferente nestas estruturas?
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Considerações Finais:
 • Ter como referência quais imagens fazem parte do
protocolo para a realização do exame de antepé,
 mediopé e retropé;

• Realizar mais de um localizador para melhor
visualização da estrutura de interesse e melhor
qualidade do exame;

• O uso de marcadores se faz necessário para delimitar
lesões e realizar um exame mais preciso;

Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Considerações Finais:
 • Imagens adicionais podem ser realizadas pelo
biomédico responsável ou à pedido médico. O
posicionamento do cliente pode ser alterado de
acordo com a necessidade clínica;

• O uso de gadolínio, quando necessário, depende da
função renal do cliente;

• O bom senso deve sempre prevalecer ante a qualidade
do exame e o bemestar do paciente;


Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
09/07/2014
20
Artefatos

METAL
LIMITAÇÃO DA BOBINA
Artefatos

ARFATOS DE FLUXO
SATURAÇÃO DE EXTREMIDADE
Instituto de Radiologia
do Hospital das Clínicas da Faculdade de
Medicina da Universidade de São Paulo
Obrigado!!!!!!!!!!!!!!!
Valdir Leandro do Nascimento
e-mail: valdir.leandro@hc.fm.usp.br
