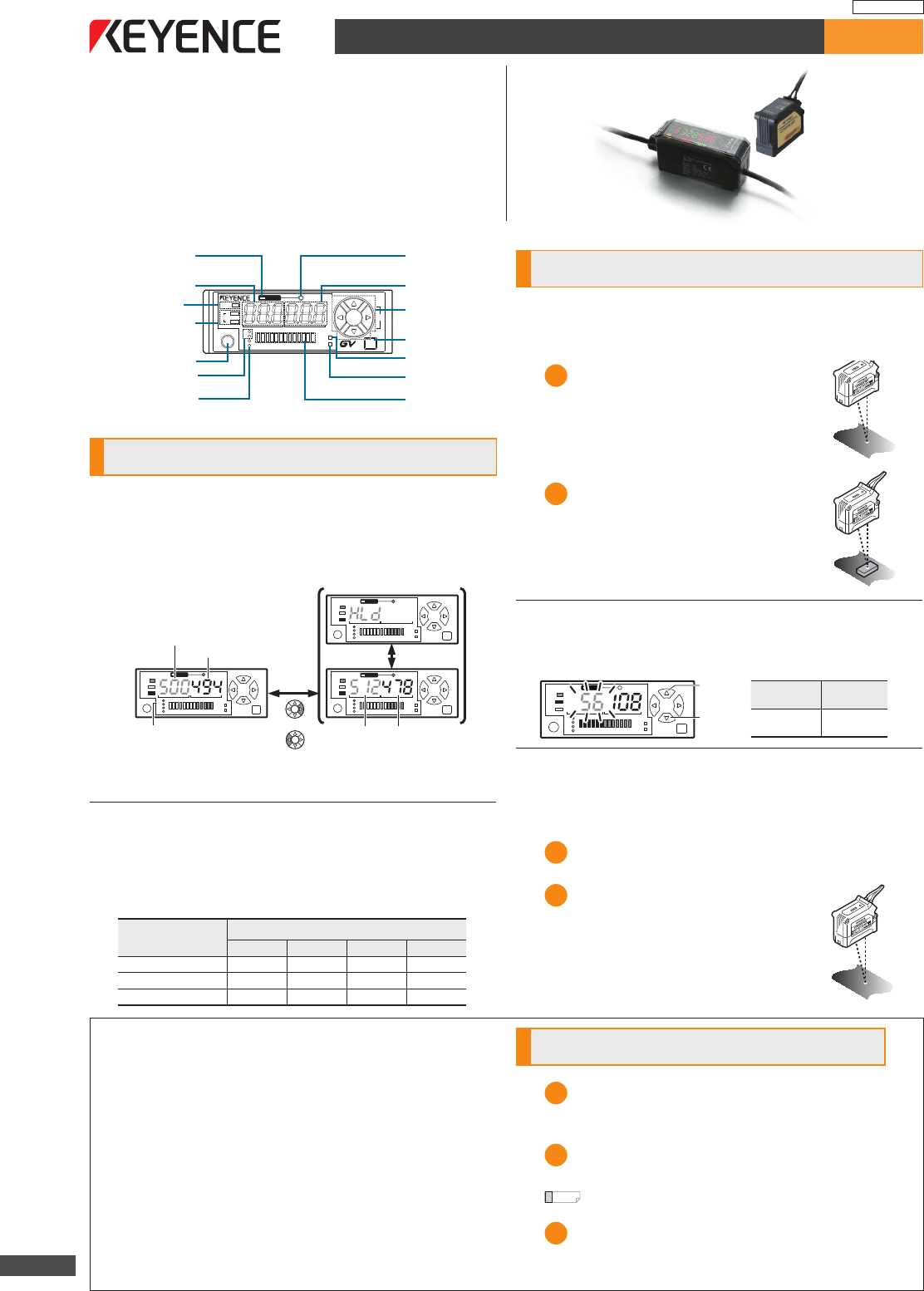

GV-1
Básica
Sensor Digital a Laser CMOS
Guia de Configuração da
Série GV
Para detalhes sobre operação e precauções, consulte o
manual de instruções fornecido com o produto.
CLP
OUT
LASER
TIM
BANK
SET
SEL
MODE
1
2
1
2
1 spotDATUM
series
Indicador da detecção (DATUM) da
superfície de referência (vermelho)
Indicador da reflexão do
ponto (1ponto) (verde)
Display do valor de configuração (verde) Display do valor atual
(vermelho)Indicador de emissão de
radiação de laser (verde) Botões de seta
Indicador de status de saída
(vermelho)
Botão [MODE] (MODO)
Botão [SET] (CONFIGURAÇÃO)
Indicador da entrada de
temporização (vermelho)
Indicador do número de canal
(verde)
Indicador da função
CLP (vermelha)
Indicador da entrada do banco
(verde)
Barra de LED
Método de calibração
Calibração de 2 pontos
A configuração é automaticamente calculada como o valor médio
detectado a partir de dois pontos: com a peça e sem a peça.
1 Pressione o botão [SET]
(CONFIGURAÇÃO)
uma vez sem peça.
O valor atual, sem a peça, é lido.
2 Coloque uma peça na posição de detecção,
e rapidamente pressione o botão [SET]
(CONFIGURAÇÃO) outra vez.
Este procedimento conclui a calibração de
2 pontos e o sensor retorna ao estado de detecção.
Ajuste fino do valor de configuração
Use [Up] (seta para cima) e [Down] (seta para baixo) para efetuar o
ajuste fino do valor de configuração.
DATUM
SET MODE1
2
Aumentao valor
de configuração
Diminuio valor de
configuração
Item Intervalo de
configuração
Valor de
configuração Ajuste -199 a 999
Calibração da superfície de referência (DATUM)
Utilize a calibração DATUM quando a saída de comparação não puder
ser executada corretamente durante uma calibração de 2 pontos
(devido a problemas como a trepidação da superfície da peça).
1 Pressione o botão [SET] (CONFIGURAÇÃO)
uma vez sem peça (superfície de referência).
2 Usando as mesmas condições, pressione e segure o
botão [SET] (CONFIGURAÇÃO) novamente por pelo
menos três segundos (até que o display digital (verde)
comece a piscar).
* Para desativar a calibração (DATUM) da superfície de
referência, pressione [Up] (Aumentar) e [Down] (Diminuir)
no botão de seta ao mesmo tempo por 3 segundos ou mais.
Descrição da indicação
Tela principal
A tela principal pode ser alternada entre "Current/setting value
display" e "Peak/bottom value display" ("Display do valor atual/de
configuração" e "Display do valor de pico/inferior", respectivamente).
A tela principal pode ser ligada mesmo durante o bloqueio de teclas.
DATUM DATUM
DATUM
SET MODE1
2
SET MODE1
2
SET MODE1
2
Display de valor de configuração/valor atual
Pressionando o botão [MODE] (MODO), é possível
alterar os canais (indicadores de número de canal).
Display de valor de pico/Valor de base
Pressionando [Up] (seta para cima), é possível
redefinir os valores de pico e de base.
Valor de configuração (verde)
Indicadores de número de canal Valor de pico (verde) Valor inferior (vermelho)
Valor atual (vermelho)
ou
Alternar
Valor atual e resolução do display tela
No estado padrão, o valor atual mostra 0 quando a peça estiver
localizada na distância de detecção máxima. Trazer a peça para mais
perto da cabeça sensora aumenta gradualmente o valor e faz com
que ele seja mostrado até que atinja a distância mínima de detecção.
Item
Valor atual
GV-H45 (L) GV-H130 (L) GV-H450 (L) GV-H1000 (L)
Distância de detecção (mm) 20,0 a 45,0 55, 0 a 130,0 160 a 450 200 a 1000
Display digital (inicial) 250 a 0 750 a 0 290 a 0 800 a 0
Resolução do display 1 2 1 5
Se a configuração se tornou muito complicada
e você gostaria de começar de novo...
Inicialização das Configurações
1 Enquanto mantém pressionado o botão
[MODE] (MODO), pressione o botão
[SET] (CONFIGURAÇÃO) cinco vezes.
2 Pressione [Down] (seta para baixo) para
que seja mostrado "rSt no".
Reference Quando "rSt no" for mostrado, pressione a tecla [MODE] (MODO)
para retornar à tela principal sem executar a inicialização.
3 Pressione [Up] (seta para cima) ou [Down] (seta
para baixo) para selecionar "rSt ini", e pressione
o botão [MODE] (MODO) para inicializar.
473BR
FS-N
LV-N
LR-Z
LR-T
CZ-V20
GV
GP-M
PZ-V/M
PX
GV-2
Avançado
Modo de Operação e Calibração Automática Correspondente
 � Método de detecção de distância (Normal)
Detecta a distância entre o alvo de detecção e a cabeça sensora, e executa a saída de controle.
A tabela a seguir mostra cada um dos modos de operação e a calibração automática que pode ser utilizada.
Modo de operação Descrição Autocalibração utilizável
Geral. F-1
Modo de detecção normal
O modo mais geral.
A escolha entre ATIVADO/DESATIVADO é realizada com base no valor de configuração.
Calibração de 2 pontos
Calibração automática completa
Ajuste de sensibilidade máxima
Especial
F-2 Modo de detecção de área
A escolha entre ATIVADO/DESATIVADO é realizada em uma área com base em duas configurações.
Calibração de área de 2 pontos
Calibração de área de 1 ponto
A-1
Modo de fixação de borda
Detecta a alteração de distância (derivação) em relação ao alvo, mantendo o
display.
Calibração de 2 pontos
Calibração automática completa
Ajuste de sensibilidade máxima
A-2
Modo de detecção de superfície
Quando múltiplos feixes de luz são refletidos a partir do alvo de detecção, a luz
mais próxima refletida é assumida como valor de detecção.
Calibração de 2 pontos
Calibração automática completa
Ajuste de sensibilidade máxima
Configurações Avançadas de Calibração
 � Configuração da sensibilidade máxima
(modos de operação: F-1, A-1, A-2)
1 Mantenha pressionado o botão [SET] (CONFIGURAÇÃO)
durante pelo menos três segundos, sem peça.
2 Solte o botão [SET] (CONFIGURAÇÃO) quando
"SEt" piscar no display.
Este procedimento conclui a calibração de sensibilidade máxima
e o sensor retorna ao estado de detecção.
 � Calibração automática completa
(modos de operação: F-1, A-1, A-2)
Esse método executa a calibração enquanto o alvo estiver se movendo.
1 Mantenha pressionado o botão [SET] (CONFIGURAÇÃO)
por, pelo menos, três segundos, enquanto a peça alvo
estiver passando pela área de detecção do sensor.
A sensibilidade é configurada de acordo com o valor de detecção obtido
enquanto o botão [SET] (CONFIGURAÇÃO) estiver pressionado.
2 Solte o botão [SET] (CONFIGURAÇÃO) quando
"SEt" piscar no display.
Este procedimento conclui a calibração e o sensor retorna ao estado
de detecção.
MAX
MIN
O valor é definido como uma
média entre os valores máximo
e mínimo detectados enquanto o
botão [SET] (CONFIGURAÇÃO)
é pressionado.
Valor de detecção
Valor de
configuração
Tempo
 � Calibração de área com 2 pontos
(modo de operação: F-2)
Limite
superior
Limite
inferior
1 Coloque uma peça sobre o
limite máximo que deseja que
o sensor detecte e pressione o
botão [SET] (CONFIGURAÇÃO)
uma vez.
O limite superior torna-se o valor da
configuração ALTO.
2 Coloque uma peça sobre o limite inferior que
deseja que o sensor detecte e pressione o botão
[SET] (CONFIGURAÇÃO) uma vez.
O limite superior torna-se o valor da configuração BAIXO.
Reference Se houver pouca diferença entre os valores obtidos no Passo 1 e no
Passo 2, "---" piscará na área do valor de configuração após a calibração
ter sido concluída. O valor de configuração ainda é atualizado.
 � Calibração de área com 1 ponto (modo
de operação: F-2)
Defina os valores para a
distância superior e inferior.
valor de
configuração ALTO
valor de
configuração BAIXO
1 Mantenha pressionado
o botão [SET]
(CONFIGURAÇÃO)
durante pelo menos três
segundos, com a peça que
deseja detectar no lugar.
2 Solte o botão [SET]
(CONFIGURAÇÃO)
quando "SEt" piscar
no visor.
Este procedimento conclui a calibração de 1 ponto e o sensor
retorna ao estado de detecção.
GV-3
Avançado
 � Posicionamento do ponto zero
Define o valor atual em zero (valor alvo de troca).
1 Pressione [Up] (seta para cima) e [Down] (seta
para baixo) ao mesmo tempo sem peças.
O valor atual torna-se "0" e o posicionamentodo ponto zero é
concluído.
NOTICE
Quando o valor alvo de troca for definido, a realização do
posicionamento do ponto zero não faz com que o valor atual seja
definido em "0". Em vez disso, o valor torna-se o valor definido
para o valor alvo de troca.
Reference Pressione [Up] (seta para cima) e [Down] (seta para baixo) ao
mesmo tempo por pelo menos três segundos para cancelar o ponto
zero (valor alvo de troca).
Função
Configuração/liberação do bloqueio
Enquanto mantém o botão [MODE] (MODO) pressione
e segure [Up] (seta para cima) ou [Down] (seta para
baixo) por pelo menos três segundos.
Isso define (ou libera) o bloqueio e retorna o sensor
para a tela principal.
DATUM
SET MODE1
2
Durante bloqueio de teclas
 � Troca de bancos
A função do banco permite que dois padrões de
configurações de sensibilidade sejam salvos nos canais
1 e 2. (Isto é útil durante as operações de mudança da
configuração.)
• A função de troca de banco só pode ser utilizada
quando a entrada externa for definida como "bnk"
nas configurações OPCIONAIS.
• Mantenha pressionado o botão [MODE] (MODO)
durante a tela principal e pressione [Up] (seta para
cima) para mudar de banco, o que permite que as
configurações sejam configuradas individualmente
para cada banco.
• Durante o estado de bloqueio, os bancos estarão
ligados à entrada externa.
NOTICE
Quando a entrada externa estiver desligada, o banco A é utilizado.
Quando a entrada externa estiver ligada, o banco B é utilizado.
DATUM DATUM
BANK BANK
SET MODE1
2
SET MODE1
2MODE
O Banco A está em uso :
O indicador de banco está desativado
O Banco B está em uso :
O indicador de banco está ativado
Outras Configurações
FS-N
LV-N
LR-Z
LR-T
CZ-V20
GV
GP-M
PZ-V/M
PX
GV-4
Avançado
201281B 1056-2 473BR Printed in Japan
