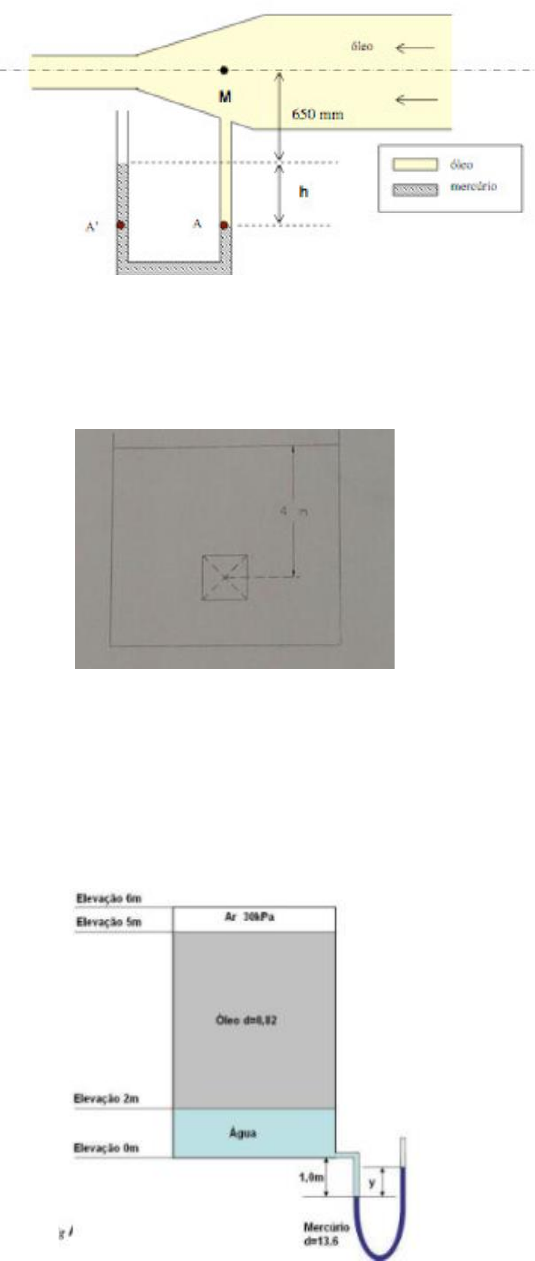

1. Um óleo (γ = 880 kgf/m³) passa pelo conduto da figura abaixo. Um manômetro
de mercúrio, (γ = 13600 kgf/m³) ligado ao conduto, apresenta a deflexão
indicada. A pressão efetiva em M é de 20 mca. Obter h..


2. Que dimensões deve ter o orifício quadrado da figura abaixo para fornecer uma
vazão de 500 l/s? (Dado - cd = 0,61).







3. Um manômetro em U é fixado a um reservatório fechado contendo três fluidos
diferentes como mostra a Figura abaixo. A pressão (relativa) do ar no reservatório
é igual a 30 kPa. A densidade do óleo (γ = 820 kgf/m³) e a da água de 1000 kgf/m³.
Determine qual será a elevação da coluna de mercúrio do manômetro.














4. Considerar que a água escoa no sentido vertical descendente, em um tubo tronco-
cônico de 1,83 m de altura. As extremidades superior e inferior do tubo têm os
diâmetros de 150 mm e 75 mm, respectivamente. Se a vazão é de 30 L/s, achar
a diferença de pressão entre as extremidades do tubo.












5. Um bocal à extremidade de uma mangueira plástica, como mostra a figura 4,
fornece uma vazão de 1,0 l/s. Calcule:

Dados: Mangueira: L = 30 m, D = 30 mm
Bocal: D = 10 mm, cc = 0,95, cv = 0,90
Despreze a perda localizada na saída do reservatório.
Despreze a energia cinética apenas quando o bocal for retirado.
a) A altura do nível da água no reservatório (despreze as perdas).



b) A pressão efetiva num ponto imediatamente junto ao bocal (A).



c) A nova vazão, quando o bocal for retirado de extremidade da mangueira


d) A velocidade da água para as duas situações (com e sem bocal) e o número de
Reynoalds.




06. Um sistema de abastecimento de água constituído por dois reservatórios é
interligado por uma tubulação de 500m de comprimento conforme a figura abaixo. O
reservatório 2 é de nível constante igual a 4 m e possui um orifício que precisa
descarregar a vazão que está recebendo do reservatório 1 para não ocorre transbordo
de água. A tubulação é de PVC (C=140) e o coeficiente de descarga é de 0,9. Pergunta-
se.





a) Qual a vazão descarregada no reservatório inferior (2).



b) Qual o diâmetro do orifício para manter o nível da água constante do reservatório
inferior, sem que ocorra o transbordo da água.



C) Se a vazão do orifício for o dobro, qual diâmetro da tubulação que interliga os dois
reservatórios? Caso o diâmetro não seja comercial, dimensione a tubulação em serie.


d) Se a vazão do orifício for de 50%, qual diâmetro da tubulação que interliga os dois
reservatórios.

07. Pelo tubo 1, de diâmetro D1=600 mm, escoa água a vazão Q1=240 l/s e com pressão
de 5 m.c.a. Uma parte do liquido é escoa para o tubo 2, de diâmetro D2 = 50 mm á altura
de 4,5 m.c.a, para alimentar o reservatório R, cujo volume é de 0,29 m³. Determine o
tempo necessário para encher o reservatório R, considerando o escoamento ideal.







08. Você foi contratado para redimensionar uma adutora que interliga dois reservatórios
com uma diferença de nível de 30 m. o comprimento da adutora de PVC (C=140)
existente é de 100 m e o seu diâmetro é de 100 mm. Caso necessite de uma vazão
menor, correspondente a metade da vazão inicial, que medida deverá ser adotadas para
solucionar o problema? Apresente os cálculos.





09. O sistema de adução de água esquematizado abaixo interliga dois reservatórios cuja
diferença de nível 25 m. As adutoras são constituídas de tubos novos de ferro fundido
(c=130). A adutora 1 tem 60 m de comprimento e diâmetro de 50 mm; a adutora 2 tem
60m de comprimento e diâmetro 75 mm; e a adutora 3 tem 100 m de comprimento e
diâmetro de 100 mm. Dimensione um diâmetro único para o trecho em paralelo e depois
um diâmetro único para o trecho todo (em serie).
