PASSO A PASSO PARA CONFECÇÃO DE TALUDES EM TERRENOS NO SKETCHUP (1)

Prévia do material em texto

TOPOGRAFIA E DESENHO TOPOGRÁFICO- ARQ 114 |Profa. Giselle Mascarenhas|

PASSO A PASSO PARA CONFECÇÃO DE TALUDES EM TERRENOS NO SKETCHUP
1- Importe levantamento topográfico do AutoCAD;







2- Feche o contorno do terreno para conformar um plano;





3- Suba as curvas de nível equidistantes 1 metro (ou outra distância dada no
levantamento, vide cotas).





4- Selecione os planos e contornos entre cada curva de nível com a tecla shift e
apertar o comando ‘From Contours’ (da barra de ferramentas ‘Sand Box’)
para gerar a “casca” do terreno;



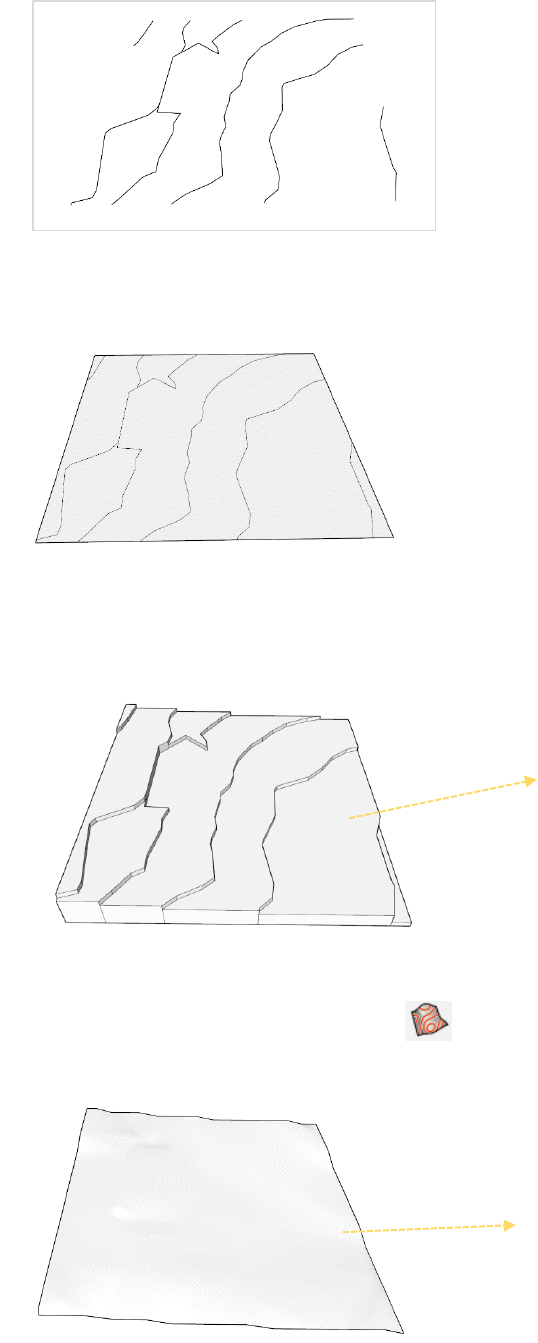

Terreno simplificado
por curvas de nível
“escalonadas”
Superfície real do
terreno natural
TOPOGRAFIA E DESENHO TOPOGRÁFICO- ARQ 114 |Profa. Giselle Mascarenhas|

5- Desenhe um platô qualquer e o implante no terreno em observação às áreas de
corte e aterro geradas;





6- Em uma das arestas do platô, desenhe, perpendicularmente, dois triângulos (um
superior e um inferior) com proporções adequadas às situações de corte e aterro
requeridas. O triângulo superior representará a saia do talude de corte e o inferior
a saia do talude de aterro, portanto, é possível atribuir diferentes proporções para
cada um deles. Obs: Importa observar que as medidas podem ser variadas (a
depender da escala e das dimensões do terreno), mas que as proporções
precisam ser mantidas;







7- Apague a linha que divide os dois triângulos, selecione a superfície do platô,
aperte o comando ‘Follow me’ e selecione a área dos dois triângulos.





Área de aterro
Área de corte

Referência do talude de corte
(ex: proporção 1:1)
Referência do talude de aterro
(ex: proporção 1:2)
Situação no terreno
TOPOGRAFIA E DESENHO TOPOGRÁFICO- ARQ 114 |Profa. Giselle Mascarenhas|

8- Apague as arestas e os planos verticais da “caixa” gerada com o passo anterior.







9- Faça a interseção das faces do platô e das superfícies inclinadas (criadas com o
follow me) com o modelo (terreno). Observe a situação gerada compreendendo
quais são as saias do talude de corte e de aterro. Apague todas as linhas e planos
em excesso.














TOPOGRAFIA E DESENHO TOPOGRÁFICO- ARQ 114 |Profa. Giselle Mascarenhas|


10- Copie o platô com as saias do talude e leve esse grupo para qualquer ponto acima
do terreno (distância variável).










11- Selecione o grupo do platô com taludes e aplique a ferramenta ‘Drape ’ (da
barra de ferramentas ‘Sand Box’) sobre o terreno.















Distância qualquer acima do terreno
natural
TOPOGRAFIA E DESENHO TOPOGRÁFICO- ARQ 114 |Profa. Giselle Mascarenhas|

Taludes de corte
Ponto de
passagem
Terreno
natural
Taludes de aterro

12- Apague todas as superfícies e arestas internas ao contorno das saias do talude.
13- Volte com o grupo do platô e taludes para o mesmo local (utilize um ponto de
referência conhecido). Obs: Para facilitar, use o comando ‘Paste in Place’.















14- Finalizada essa primeira intervenção, faça novos estudos seguindo esse passo a
passo. É possível e, sobretudo, desejável, que busquem desenvolver
movimentações de terra com diferentes proporções de corte e aterro, com
superfícies inclinadas e até mesmo com outras geometrias de platô.
Platô
