08/11/2024
PROJETO DE INSTALAÇÃO ELÉTRICA RESIDENCIAL:
circuitos
Disciplina: Instalações elétricas
Professor: Yuri Tomaz Neves
CENTRO EDUCACIONAL DE ENSINO SUPERIOR DE PATOS
CENTRO UNIVERSITÁRIO – UNIFIP
CURSO DE ENGENHARIA CIVIL
SEMESTRE: 2024.2
PATOS - PB
Os condutores elétricos devem conduzir a corrente elétrica do
ponto de alimentação até o componente a ser energizado.
Podem ser fabricados em diversos materiais condutores, sendo o
cobre e o alumínio os mais utilizados — desses dois, o cobre
ainda mais, devido à sua alta capacidade de condução de
corrente elétrica.
Apesar de a norma citar outras formas de isolação dos
condutores elétricos, eles devem ser isolados com policloreto de
vinila (PVC), já que esse isolante possui building wire flame
(BWF), que é a proteção do condutor contra a propagação de
chamas — requisito obrigatório segundo a ABNT NBR 5410.
CONDUTORES
CONDUTORES

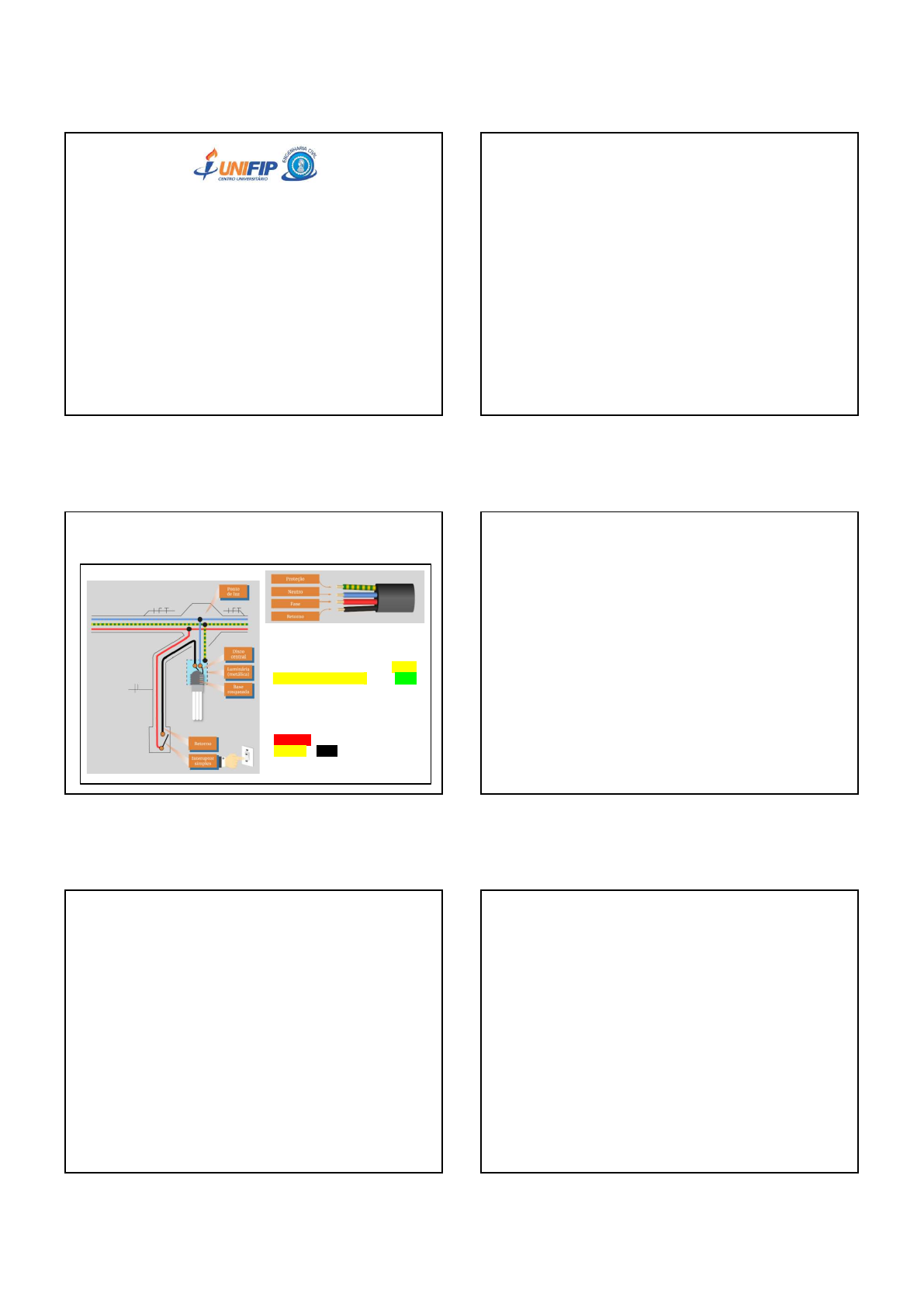

Figura 1 – Padrão de cores dos condutores.
Condutor neutro: azul-claro (ABNT
NBR 5410);
Condutor de proteção (PE): verde-
amarela (brasileirinho) ou verde
(ABNT NBR 5410);
Condutores de fase e de comando:
não são normalizadas, mas
normalmente as cores utilizadas são:
vermelho, para primeira fase e
amarelo, preto ou branco, para
segunda fase ou comando de
iluminação (retorno).
CIRCUITOS
DEFINIÇÃO: conjunto de pontos de consumo, alimentados pelos
mesmos condutores e ligados ao mesmo dispositivo de proteção.
Toda a instalação deve ser dividida em vários circuitos, de modo a:
• limitar as consequências de uma falta, a qual provocará apenas
seccionamento do circuito defeituoso;
• facilitar as verificações, os ensaios e a manutenção;
• possibilitar o uso de condutores de pequena bitola (área da seção
circular).
Devem ser observadas as seguintes restrições em unidades
residenciais, hotéis, motéis ou similares:
• circuitos independentes devem ser previstos para os
aparelhos com corrente nominal superior a 10 A (como
aquecedores de água, fogões e fornos elétricos, máquinas de
lavar, aparelhos de aquecimento ou para aparelhos de ar
condicionado etc.);
• circuitos de iluminação devem ser separados dos circuitos de
tomadas;
CIRCUITOS
• em unidades residenciais, hotéis, motéis ou similares, são permitidos
pontos de tomadas – exceto aqueles para equipamentos com mais de
10A e os pontos de tomada de áreas molhadas – e de iluminação possam
ser alimentados por circuito comum. Para isso, atender as seguintes
condições simultaneamente:
– a corrente de projeto (𝐼 ) do circuito comum (iluminação mais
tomadas) não deve ser superior a 16 A;
– os pontos de iluminação não sejam alimentados, em sua totalidade,
por um só circuito, caso esse circuito seja comum (iluminação mais
tomadas);
– os pontos de tomadas não sejam alimentados, em sua totalidade, por
um só circuito, caso esse circuito seja comum (iluminação mais
tomadas).
CIRCUITOS
1 2
3 4
5 6
08/11/2024
𝐈𝐁 =
𝐏
𝐔 × 𝐅𝐏
• P - potência elétrica do equipamento (W);
• U - diferença de potencial (tensão) do equipamento (V);
• FP - fator de potência do equipamento elétrico, que não possui unidade;
• 𝐼 - corrente elétrica consumida pelo equipamento (A).
CIRCUITOS
• Os pontos de tomada de cozinhas, copas, áreas de serviço,
lavanderias e locais análogos devem ser atendidos por circuitos
exclusivamente destinados à alimentação de tomadas desses
locais;
• proteções dos circuitos de aquecimento ou condicionamento de ar
de uma residência podem ser agrupadas no quadro de distribuição
da instalação elétrica geral ou num quadro separado;
• se possível, sugere-se evitar a passagem de mais de três circuitos
por um único eletroduto, fugindo da utilização de eletrodutos com
diâmetro muito grande.
CIRCUITOS
• cada circuito deverá ter seu próprio condutor neutro;
• Todo circuito deve dispor de condutor de proteção, em toda
sua extensão. Um condutor de proteção pode ser comum a
mais de um circuito.
– Admite-se que o seguinte elemento seja excluído das
eqüipotencializações:
• massas que, por suas reduzidas dimensões (até aproximadamente 50 mm x 50 mm)
ou por sua disposição, não possam ser agarradas ou estabelecer contato
significativo com parte do corpo humano, desde que a ligação a um condutor de
proteção seja difícil ou pouco confiável.
NOTA Isto se aplica, por exemplo, a parafusos, pinos, placas de identificação e
grampos de fixação de condutores.
CIRCUITOS
CIRCUITOS
Quadro 1 – Divisão dos circuitos.
DISPOSITIVOS DE COMANDO DOS
CIRCUITOS
INTERRUPTORES
Os interruptores unipolares, paralelos ou
intermediários, devem interromper unicamente
o condutor fase e nunca o condutor neutro. Isso
possibilitará reparar e substituir lâmpadas sem
risco de choque; bastará desligar o interruptor.
INTERRUPTOR SIMPLES
Figura 2 - Esquemas de ligação de interruptor simples.
Fonte: CREDER (2016).
7 8
9 10
11 12
08/11/2024
Quando desejamos comandar diversas lâmpadas do mesmo ponto de luz,
como no caso de abajures, ou diversos pontos de luz, usamos interruptores
de várias seções.
INTERRUPTOR DE VÁRIAS SEÇÕES
Figura 3 - Esquemas de ligação para diversos pontos de luz.
Fonte: CREDER (2016).
Interruptor Three-Way ou Paralelo
É usado em escadas ou dependências cujas luzes, pela extensão
ou por comodidade, desejasse apagar ou acender de pontos
diferentes.
Figura 4 - (a) Esquemas do “Threeway”. (b) Exemplo do emprego do “Threeway”.
Fonte: CREDER (2016).
Às vezes, há necessidade de se comandar a(s) lâmpada(s) em
vários pontos diferentes. Então, lança-se mão de um sistema
múltiplo, denominado four-way, porque são dois condutores de
entrada e dois de saída.
Interruptor Four-Way ou Intermediário
Figura 5 - Four-way – lâmpada acesa.
Fonte: CREDER (2016).
Esse tipo de sistema exige, nas suas extremidades – ou
seja, junto à fonte e à lâmpada – interruptores three-
way. Os interruptores four-way executam duas ligações
diferentes.
Interruptor Four-Way ou Intermediário
Figura 6 - Esquema de ligação do interruptor four-way.
Fonte: CREDER (2016).
Interruptor Four-Way ou Intermediário
Figura 7 - Ligação de interruptor four-way ou intermediário.
Fonte: CREDER (2016).
DIAGRAMAS UNIFILAR E MULTIFILAR
As instalações elétricas e a conexão dos componentes
podem ser representadas por diagramas multifilares
ou unifilares.
Diagrama multifilar: nos diagramas multifilares, cada condutor
de cada circuito é representado por uma linha exclusiva, sendo
uma representação integral das conexões elétricas existentes.
Diagramas unifilar (representação em projeto): os diagramas
são ditos unifilares quando temos apenas uma linha para
representação da saída dos condutores de cada circuito, estando
representada nesta linha a fiação correspondente.
13 14
15 16
17 18
08/11/2024
DIAGRAMA MULTIFILAR
Diagrama multifilar de alguns componentes instalados em um
cômodo de uma residência. Note que as conexões estão todas
representadas, sendo possível a visualização de todos os
detalhes do projeto.
Figura 8 – Diagrama multifilar de uma instalação elétrica residencial.
DIAGRAMA UNIFILAR
Diagrama unifilar da instalação apresentada anteriormente, com
os elementos representados por símbolos e as conexões não
mais visíveis, exigindo maior capacidade de interpretação.
Figura 9 – Diagrama unifilar de uma instalação elétrica residencial.
DIAGRAMA MULTIFILAR - INTERRUPTORES
Figura 10 – Diagrama multifilar de ligação de interruptores
residenciais para o comando de iluminação.
SIMBOLOGIA
FASE NEUTRO
TERRA RETORNO
DESENHANDO
Criar uma nova Layer:
– Layer properties > New Layer
• Nome da Layer: condutores
• Color: vermelho
• Lineweight: 0.09mm
Selecionar a Layer “condutores”
COMEÇAR A DESENHAR:
DESENHANDO
• Sugere-se, se possível, evitar a passagem de mais de
três circuitos por um único eletroduto, fugindo da
utilização de eletrodutos com diâmetro muito
grande.
• Começar pelas extremidades.
TOMADAS: - 1 - 2 - 3 - VÁRIOS CIRCUITOS!
0,80m
0,25m
0,07m
- 1 - aINTERRUPTOR:
19 20
21 22
23 24
08/11/2024
EXEMPLO
Figura 11 – Planta baixa do projeto elétrico de uma residência.
OBRIGADO!e-mail: yurineves@fiponline.edu.br
