 Centro Universitário Central Paulista

Segunda Lista de Exercícios de Eletrônica
Engenharia de Computação
Prof. Mário L. Botêga Jr.

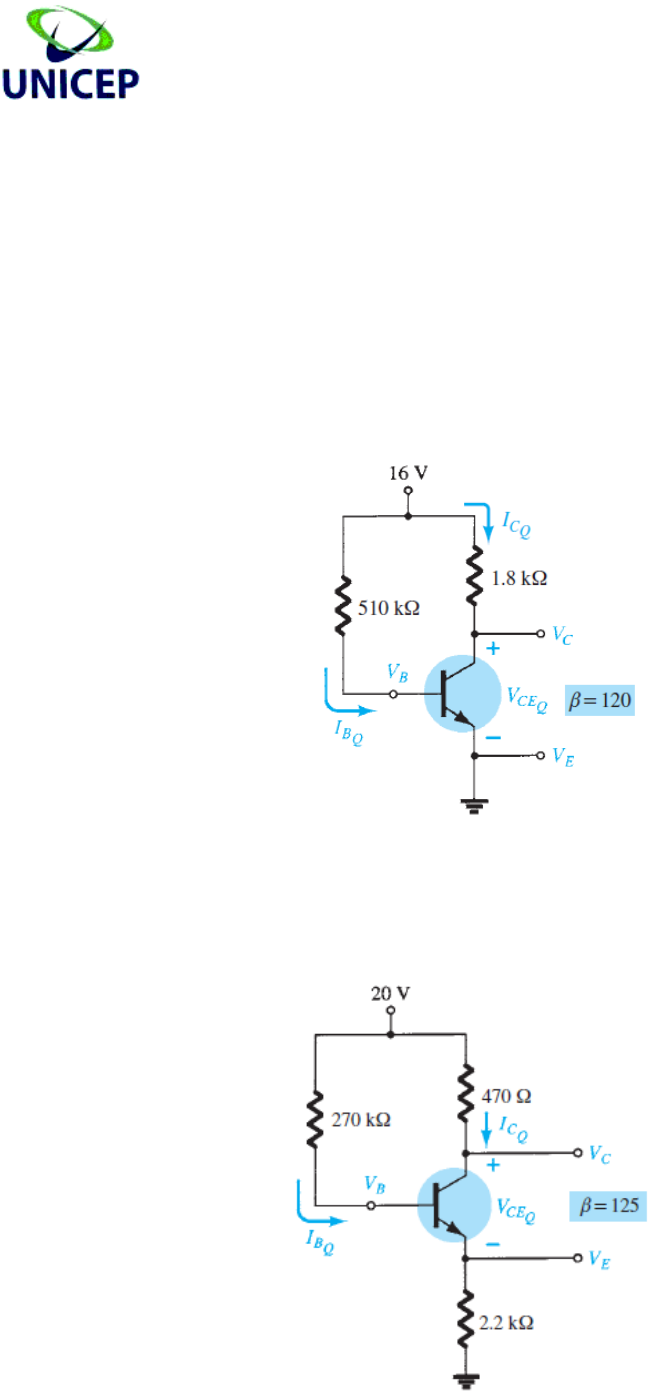

1. Considere a configuração emissor comum com polarização fixa, mostrada na Figura
1 e determine: IBQ; ICQ; VCEQ; VC; VB; VE.


Figura 1

2. Considere a configuração emissor comum com polarização estável de emissor,
mostrada na Figura 2 e determine: IBQ; ICQ; VCEQ; VC; VB; VE.


Figura 2


2

3. Considere as informações fornecidas na Figura 3 e calcule: ; VCC; RB.


Figura 3

4. Considere a configuração emissor comum com polarização por divisão de tensão,
mostrada na Figura 4 e determine: IBQ; ICQ; VCEQ; VC; VB; VE.


Figura 4




3

5. Considere as informações fornecidas na Figura 5 e calcule: IC; VE; VCC; VCE; VB; R1.

Figura 5

6. Considere a configuração emissor comum com polarização fixa, mostrada na Figura
6 e determine: Zi; Zo; Av; Ai.


Figura 6



4

7. Considere a configuração emissor comum com polarização por divisão de tensão,
mostrada na Figura 7, considere hoe = gos e determine:
a) re; Zi; Zo; Av
b) Recalcule Av se for conectado uma carga de 1 kΩ na saída do amplificador.

Figura 7

8. Para um JFET com IDSS = 6,0 mA e Vp = -4,5 V, determine:
a) ID para VGS = - 2 V
b) VGS para ID = 3 mA

9. Um JFET possui ponto Q definido por IDQ = 3,0 mA e VGS = -3,0 V. Determine IDSS se
Vp = -6,0 V.

10. Usando a equação de Shockley, determine IDQ e VDSQ para o circuito da Figura 8.


Figura 8
5

11. Para o circuito da Figura 9 determine:
a) IDQ e VGSQ
b) VDS, VD, VG e VS

Figura 9

12. Para o circuito da Figura 10 determine:
a) VG
b) IDQ e VGSQ
c) VDSQ
d) VD e VS












Figura 10
