1

CURSO: ENGENHARIA DE PRODUÇÃO
DISCIPLINA: Elementos de Máquinas
TD: 1 (Rebites)
PROF.: Francisco Wendel Cipriano de
Oliveira
Semestre:
TURMA/SALA:
DATA:
Nome dos alunos:



1. Calcule o diâmetro do rebite para unir duas chapas de aço: uma com espessura de 5 mm e outra com
espessura de 7 mm.





2. Qual deve ser o diâmetro do furo que vai receber um rebite com 5/16" de diâmetro?





3. Calcular o comprimento útil de um rebite de cabeça escareada com diâmetro de 1/8" para rebitar duas
chapas, uma com 1/16" de espessura e outra com 3/16".





4. Calcular o comprimento útil de um rebite de cabeça redonda com diâmetro de 1/4" para rebitar duas
chapas: uma com 3/16" de espessura e outra com 1/4".






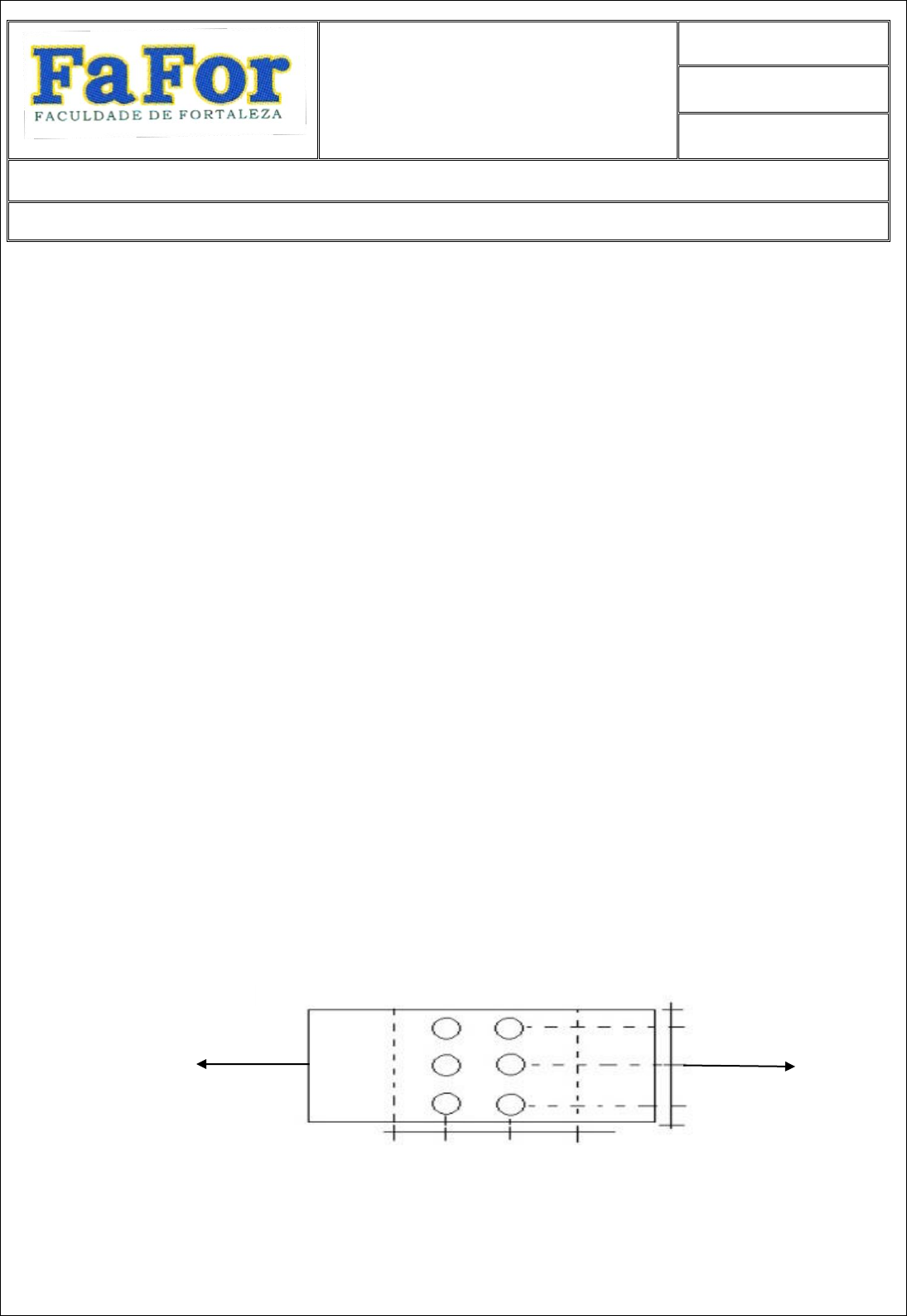

5. Com a finalidade de limitar a proximidade entre rebites e entre rebites e bordas livres, as normas
fixaram um espaçamento mínimo que deve ser preservado. Considerando a figura abaixo, calcule a
distância mínima: entre os centros dos rebites, entre centro do rebite e borda livre perpendicular à ação da
força e entre centro de rebite e borda livre paralela à ação da força. Dado (D= 1/2” = 1,27 cm)







 2
6. Dimensionar o diâmetro dos rebites da união abaixo, tendo estes uma tensão admissível à cisalhamento
de 40MPa.



7.Calcular o diâmetro do rebite para unir, com segurança as duas chapas do esquema abaixo: O material
do rebite tem limite de escoamento à cisalhamento de 600MPa. Usaremos coeficiente de segurança de 4





8. Calcular o diâmetro do rebite para o caso de cisalhamento simples com uma carga F = 2 kN.
Considere tensão admissível à cisalhamento 126 MPa.




9. Projetar a junta rebitada para o caso de cisalhamento simples com uma carga de F = 150 kN.
Os rebites deverão ser iguais em cada caso. Dados: tensão admissível à cisalhamento (150
MPa), tensão admissível a esmagamento (225 MPa) e espessura das chapas (12 mm)


 3
10. Verificar se a ligação rebitada abaixo foi dimensionada corretamente:
Dados:



11. Verificar há segurança na ligação rebitada abaixo:











160 MPa
