CENTRO UNIVERSITÁRIO DE ENSINO SUPERIOR DE FLORIANO – UNIFAESF
CURSO: ENGENHARIA CIVIL
DISCIPLINA: ESTRUTURAS DE AÇO
PERÍODO: 2º SEMESTRE DE 2024
PROFESSOR: RÔMULO BRANDÃO MADEIRA

ALUNO (A): __________________________________________________________________________________
EXERCÍCIOS DE ESTRUTURAS DE AÇO - PARTE 2 – PEÇAS TRACIONADAS

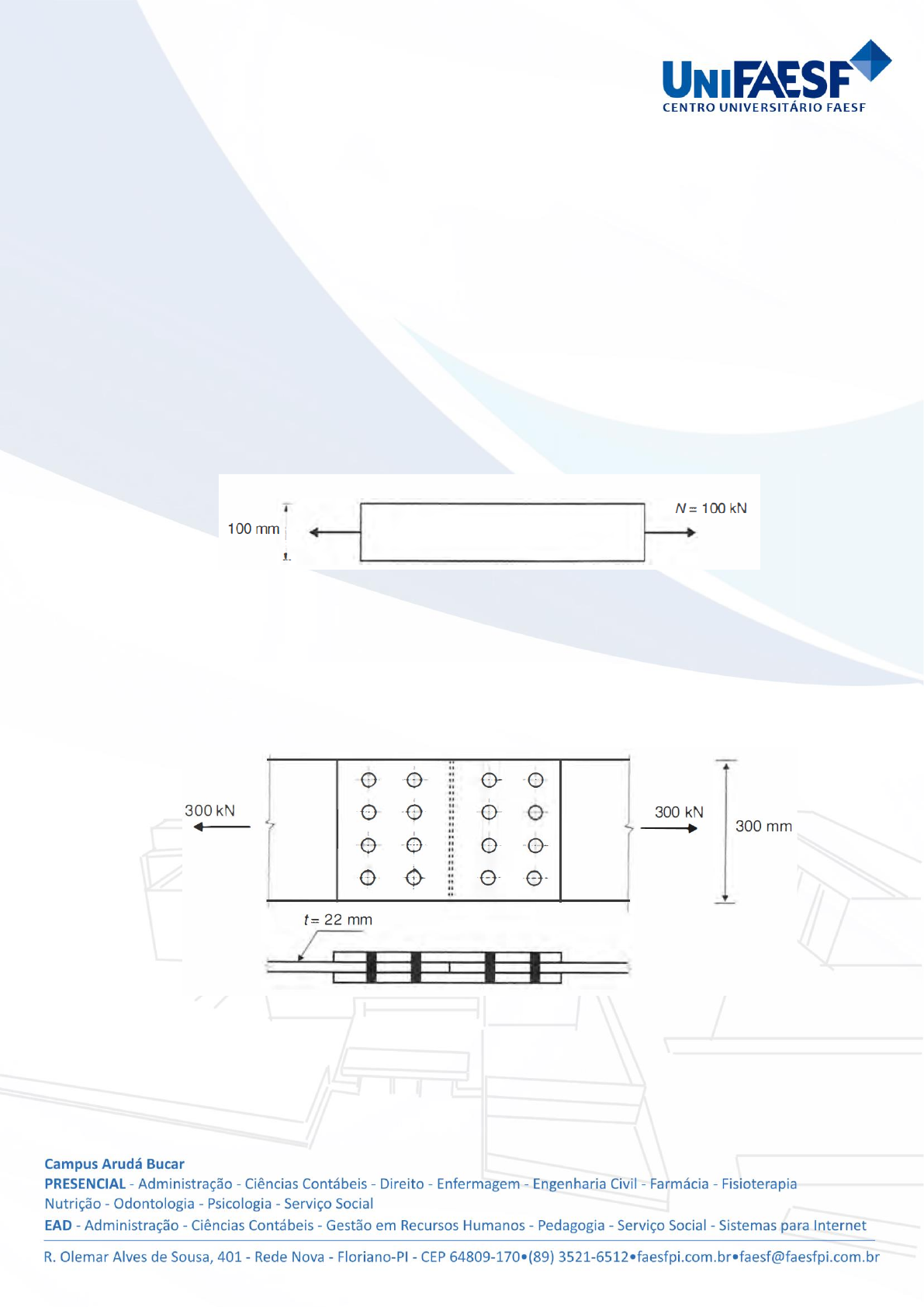

1) Calcular a espessura necessária de uma chapa de 100 𝑚𝑚 de largura, sujeita a um esforço
axial de 100 𝑘𝑁 (10 𝑡𝑓). Resolver o problema para aço MR250 utilizando o método das tensões
admissíveis (Item 1.10.3) com 𝜎 = 0,6𝜎𝑦.



2) Repetir o Exercício 1, fazendo o dimensionamento com o método dos estados limites, e
comparar os dois resultados.

3) Duas chapas 22 𝑋 300 𝑚𝑚 são emendadas por meio de talas com 2 𝑋 8 parafusos
𝜙 22 𝑚𝑚 (7/8"). Verificar se as dimensões das chapas são satisfatórias admitindo-se aço MR
250 (ASTM A36).



4) Duas chapas 28 𝑐𝑚 𝑋 20 𝑚𝑚 são emendadas por transpasse, com parafusos 𝑑 = 20 𝑚𝑚,
sendo os furos realizados por punção. Calcular o esforço resistente de projeto das chapas,
admitindo-as submetidas à tração axial. Aço MR 250.






5) Calcular o diâmetro do tirante capaz de suportar uma carga axial de 150 𝑘𝑁, sabendo-se
que a transmissão de carga será feita por um sistema de roscas e porcas. Aço ASTM A36 (MR
250). Admite-se que a carga seja do tipo permanente, com grande variabilidade.

6) Para a cantoneira 𝐿 178 𝑋 102 𝑋 12,7 (7” 𝑋 4” 𝑋 1/2") indicada na figura (a) e (b), onde (c) é a
cantoneira rebatida segundo o seu eixo, determinar:
a. a área líquida, sendo os conectores de diâmetro igual a 22 𝑚𝑚 (7/8”);
b. maior comprimento admissível, para esbeltez máxima igual a 300



7) Para o perfil 𝑈 381 (15”) 𝑋 50,4 𝑘𝑔/𝑚, em aço 𝑀𝑅250 indicado na figura abaixo calcular o
esforço de tração resistente. Os conectores são de 22 𝑚𝑚 de diâmetro.






8) Calcular o esforço resistente de tração do perfil do problema anterior, agora com ligação
soldada.



9) Ao perfil 𝑈381 (15”) 𝑋 50,4 𝑘𝑔/𝑚 do problema 7 são acrescentados dois furos, como indicado
na figura. Calcular o esforço de tração resistente. Os conectares são de 22 𝑚𝑚 de diâmetro.






10) Calcule o esforço resistente à tração da chapa de 20 𝑚𝑚 de espessura ligada a outras duas
chapas por parafusos de 19 𝑚𝑚 de diâmetro. Aço 𝑀𝑅250.



11) Calcule o esforço resistente da cantoneira tracionada de contraventamento 𝐿50 𝑋 50 𝑋 6
ligada à chapa de nó por parafusos ∅9,5 𝑚𝑚 (3/8"). Aço 𝑀𝑅250.



12) Calcule os comprimentos máximos dos seguintes elementos trabalhando como tirantes:
a. barra chata 19 𝑚𝑚 𝑋 75 𝑚𝑚;
b. cantoneira 𝐿 50 𝑋 50 𝑋 6.
