EXERCÍCIOS INDICADOS PARA O TESTE #5

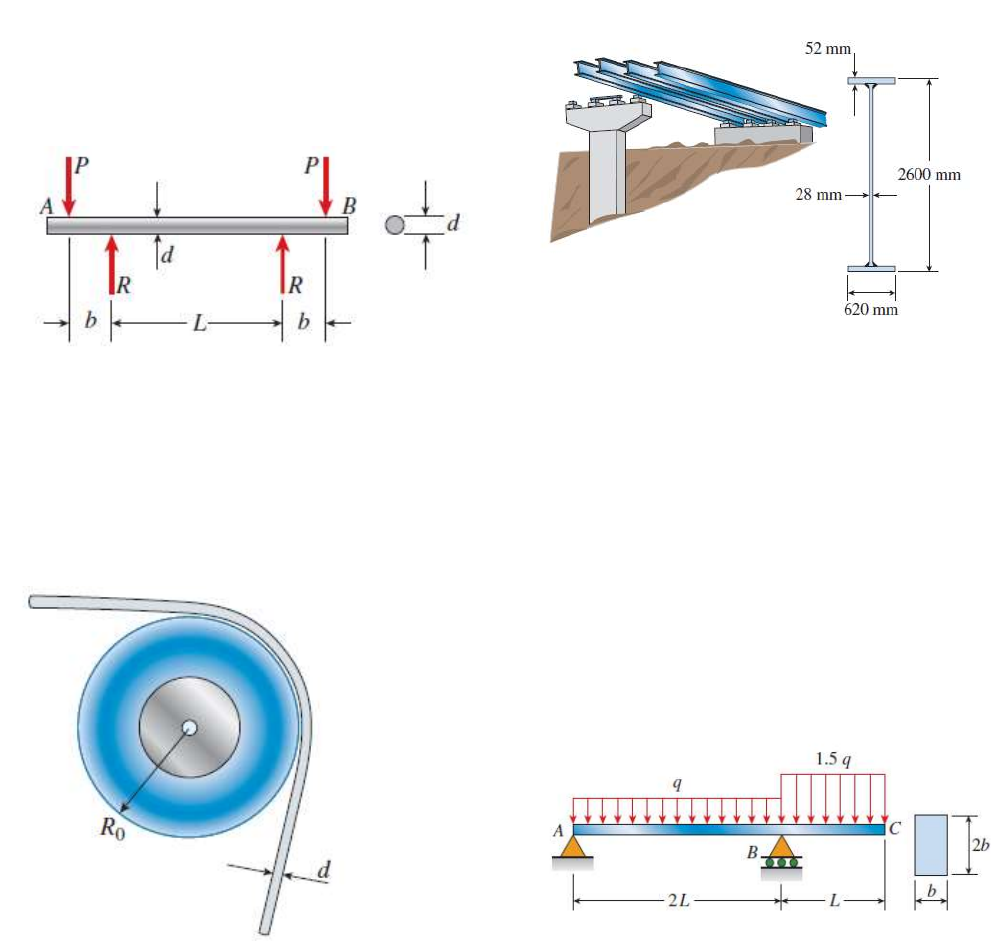

1.- Um eixo de vagão de carga AB é carregado como
mostrado na figura, com as forças P representando as
cargas do carro (transmitidas através das caixas de
eixo) e as forças R representando as cargas dos trilhos
(transmitidas para o eixo através das rodas). O
diâmetro do eixo é d=82 mm, e a distância entre os
centros do trilho é L e a distância entre as forças P e R
é b=220 mm. Calcule a tensão normal max de flexão
máxima no eixo se P=50 kN.

Resp: max=203 MPa

2.- Um arame de aço (E=200 GPa) de diâmetro
d=1,25 mm é fletido em torno de uma roldana de raio
Ro=500 mm (ver figura) (a) determine a máxima
tensão normal max de flexão no arame (b) de qual
percentual irá a tensão aumentar ou diminuir se o raio
da roldana for aumentado de 25%?

Resp:(a) max=249,7 MPa; (b)max diminui 20%

3.- Durante a construção de uma ponte rodoviária, as
vigas mestras principais estão em balanço, de um pilar
a outro (veja a figura). Cada viga mestra tem um
comprimento em balanço de 48 m e tem seção
transversal em forma de I com dimensões conforme
mostrado na figura. Assume-se que a carga em cada
viga mestra (durante a construção) é 9,5 kN/m, o que
inclui o peso da viga. Determine a tensão normal de
flexão máxima em uma viga mestra devido a esse
carregamento.

Resp: max=121 MPa

4.- Uma viga de aço ABC é simplesmente apoiada em
A e B com um balanço BC de comprimento L=150 mm
(veja figura). A viga suporta uma carga uniformemente
distribuída de intensidade q=4,0 kN/m ao longo do vão
AB e 1,5q ao longo do balanço BC. A seção transversal
da viga é retangular com uma largura b e altura 2b. A
tensão de flexão admissível do aço é adm=60 MPa, e o
seu peso específico =77 kN/m3. (a) Desprezando-se o
peso da viga, calcular a largura b da seção transversal
retangular. (b) Levando-se em conta o peso da viga,
calcular a largura b requerida.

Resp: (a) b=11,91 mm; (b) b=11,92 mm

5.- Uma viga de abas largas é submetida a um
momento M que deveria atuar ao longo do eixo z
(devido a um carregamento no plano xy). (a)
Determine o efeito que um “desalinhamento de
carga” de um ângulo  tem na orientação do eixo
neutro. Mostre o eixo neutro em um esboço da seção
transversal. (b) determine a máxima tensão de flexão
à tração que atua na seção transversal e compare esta
tensão com a tensão máxima na viga se a carga
estivesse corretamente alinhada (i.e.  =0°).
Dados:=2,bf=150 mm, h=300 mm, tf=14 mm,
ta= 8 mm, M=35 kN.m.


Resp: =23,7°; x_°=64,4 MPa;x_°=52,8 MPa

6.- O momento fletor atuando na viga de alumínio com
seção transversal em C, está inclinado de um ângulo
=8° em relação ao eixo z. Se a tensão admissível para
esta viga é adm=120 MPa, determine o máximo
momento fletor, Mmax, que poderá ser aplicado à viga?

Resp: Mmax= 505,1 N.m

7.- A viga de aço em balanço de seção transversal “I”
está sujeita a uma força concentrada P em sua
extremidade. Determinar a máxima intensidade da
força de modo que a tensão de flexão desenvolvida na
seção “A” não exceda adm. Dados: b=300 mm; d=200
mm; t=15 mm; =15; adm=200 MPa; L=3 m.

Resp: Pmax=43,1 kN

8.- Uma viga de madeira com dimensões de seção
transversal “b”x”h” é reforçada nas suas laterais por
placas de aço de espessura “t” e altura “h”. Os
módulos de elasticidade para o aço e madeira são
respectivamente EA e EM e suas tensões admissíveis A
e M. Calcule o momento fletor máximo permitido
quando a viga é fletida em torno do eixo z. Para esse
valor de momento, quais são as máximas tensões
atuantes nos diferentes materiais? Dados: b= 200 mm,
h= 300 mm, t=12 mm, EA=200 GPa, EM=8 GPa,
A =120 MPa, M =10 MPa.

Resp: Mmax= 57,6 kN.m; max_a=120 MPa;
max_m=4,8 MPa

9.- Uma viga composta simplesmente apoiada de 3 m
de comprimento suporta uma carga uniformemente
distribuída de intensidade q=3,0 kN/m. A viga é
constituída de um membro de madeira, com 100 mm
de largura por 150 mm de profundidade, reforçada em
seu lado inferior por uma placa de aço de 8 mm de
espessura e 100 mm de largura. Encontre as tensões
de flexão máximas na madeira e no aço,
bf
h
tf
tf
ta
C
y
z
M

b
t t
h
y
z
respectivamente, devido à carga uniforme se os
módulos de elasticidade são: Em= 10 GPa para a
madeira e Ea= 210 GPa para o aço.

Resp:max_a=37,6 MPa; max_m=-5,1 MPa

10.- Um tubo de aço com revestimento de plástico tem
o perfil de seção transversal ilustrado na figura. O
tubo de aço tem diâmetro externo d3= 100 mm e
diâmetro interno d2= 94 mm. O revestimento de
plástico tem diâmetro interno d1= 82 mm. O módulo
de elasticidade do aço é 75 vezes o módulo do plástico.
Determine o momento fletor admissível Madm se a
tensão admissível no aço é 200 MPa e no plástico é 2
MPa.

Resp: Madm =3,5 kN.m



8 mm
150 mm
100 mm
 y
 z
 O
 3 m
 q=3,0 kN/m
y
z
d1 d2 d3
