AS CONVENÇÕES
CARTOGRÁFICAS
As convenções cartográficas correspondem à simbologia da
representação gráfica de um fenômeno no mapa. São linhas,
cores, desenhos, traços que devem expressar, com clareza,
a mensagem do mapa. Essa simbologia precisa ser indicada
de maneira que permita sua identificação e classificação.

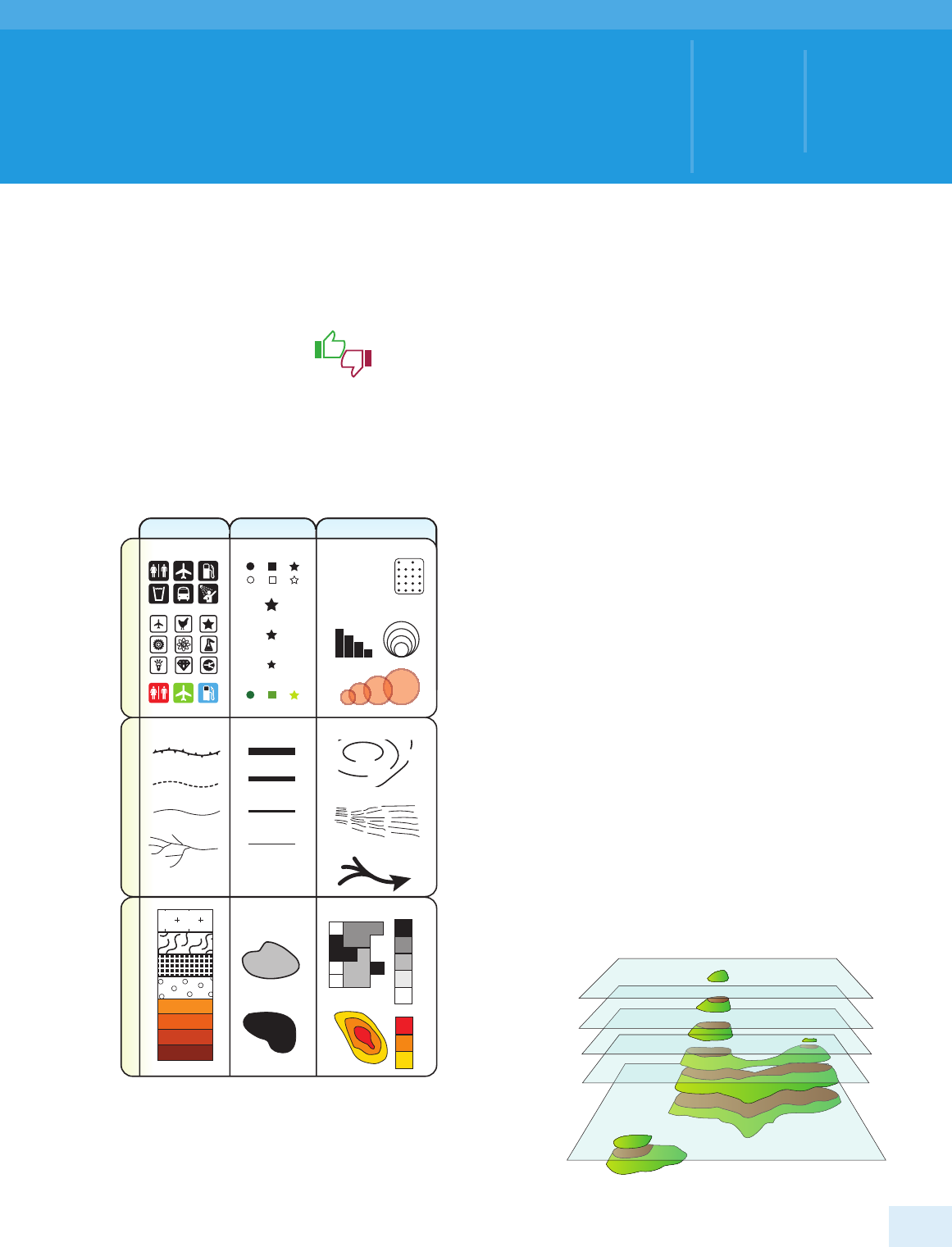

Variáveis visuais
QUALITATIVO
LI
N
EA
R
Á
R
EA
PO
N
TU
A
L
ORDENADO QUANTITATIVO
Graduação:
Densidade
 média
Densidade
alta
Valor
100
300
200
100
80
60
40
20
Grande
Médio
Pequeno
Repetição:
Cada ponto
representa
100 pessoas
Rio
Divisa
| | | | |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
 | |
Ferrovia
Estrada Rodovia
Estrada
principal
Estrada
secundária
Estrada
de terra
Repetição: Isolinhas
Granulação: Hachuras
Linhas de fluxo
850
800
750
As linhas são usadas para representar fenômenos
de distribuição linear, como ferrovias, rodovias, rios,
canais, fronteiras, ou para representar fenômenos de
mesma intensidade, como temperatura, pressão
atmosférica, pluviosidade, altitude, profundidade, etc.
São mais comuns as linhas:
• Isotermas: unem pontos de igual temperatura nos
mapas.
• Isóbaras: unem pontos de igual pressão atmosférica.
• Isoietas: unem pontos de igual pluviosidade.
• Isoípsas: unem pontos de mesma altitude.
• Isóbatas: unem pontos de igual profundidade.
Representação topográfica
Uma representação topográfica ou de relevo pode ser
expressa por quatro processos:
Hipsométrico: cada zona de altitude de relevo pode ser
representada por cores diferenciadas.
Batimétricos: representam a batimetria, ou seja,
as profundidades oceânicas do relevo marinho.
Hachuras: são linhas paralelas ou divergentes, plotadas na
direção do terreno. Os espaçamentos entre linhas são maiores
ou menores dependendo do grau de inclinação do terreno.
Curvas de nível: é o método utilizado para representar o
relevo terrestre. Permite ao usuário ter um valor aproximado
da altitude em qualquer parte do mapa. Esse método
apresenta as seguintes características:
• Todos os pontos de uma curva de nível se encontram
na mesma elevação.
• Cada curva de nível fecha-se sempre sobre si mesma.
• As curvas de nível nunca se cruzam, podendo se tocar
em saltos-d’água ou despenhadeiros.
• As curvas de nível, em regra geral, cruzam os
cursos-d’água em forma de “V”, com o vértice
apontando para a nascente.
MÓDULO
03
FRENTE
A
27Bernoulli Sistema de Ensino
GEOGRAFIA
Convenções Cartográficas e
Sensoriamento Remoto
6VPRV1_GEO_A03.indd 27 11/10/18 14:39
Curvas de nível mais próximas significam declives mais
elevados e curvas de nível mais afastadas representam áreas
de declives mais suaves. Já as curvas de nível concêntricas, com
os valores mais elevados no centro, representam montanhas ou
montes, mas se os valores estiverem ao contrário, com valores
mais baixos, então, temos uma área deprimida.
Com base na curva de nível, podemos elaborar um perfil
topográfico, observe:
10
0
20060
0
300
400 500
10
0
100
200
300
400
500
600
metros
Curvas de nível.
O bloco-diagrama
O bloco-diagrama pertence a uma categoria de
representação cartográfica de muito fácil visualização,
uma vez que apresenta a superfície terrestre sob a forma
de perspectiva. Como espelha uma parte da crosta terrestre
(um bloco), tem a vantagem de poder representar a parte
estrutural da crosta correspondente a esse bloco.
VERTENTE
OCIDENTAL
ZONA
INTERANDINA
VERTENTE
ORIENTALSerra alta
(4 000 – > 6 000 m)
Serra média
(2 300 – > 4 000 m)
Serra baixa
(500 – 2 300 m)
Costa
(0 – 500 m)
Selva alta
(400 – > 1 000 m)
Selva baixa
(E = D/d
ExErcícios rEsolvidos
Calculando a distância real
01. Observe o mapa a seguir:
Av. A
mazonas
Av. B
ras
il
Av. B
ras
il
Av. Afonso Pena
A
B
3 cm
N
0 5 km0 5 km
Imagine que o espaço anterior foi cartografado na escala
1 : 500 000 e que a distância entre os pontos A e B em
linha reta é de 3 cm. Qual a distância real entre os dois
pontos? (D = ?)
Fórmula: D = d x E
Distância AB = d = 3 cm
E (denominador da escala) = 500 000
Aplicando a fórmula, teremos:
D = 3 cm x 500 000 = 1 500 000 cm
Transformando em km: 15 km será a distância real entre
os pontos A e B.
Calculando a distância gráfica
02. Duas cidades distam aproximadamente 4,5 km entre si
em linha reta. Em um mapa de escala 1 : 50 000, qual
a distância entre elas? (d = ?)
Fórmula: d = D/E
E = 50 000
D = 4,5 km
Aplicando a fórmula, teremos:
4,5 km transformados em metros = 4 500 m
50 000 cm em metros = 500 m, logo 1 cm = 500 m
d = 4 500 m / 500 m = 9 cm, que será a distância entre
as duas cidades medidas no mapa.
Calculando a escala
03. Em um mapa de escala não referida, a menor distância
entre duas cidades é representada por 5 cm. Sabendo-se
que a distância real entre essas cidades é de 250 km em
linha reta, em que escala o mapa foi desenhado?
Fórmula: E = D/d
d = 5 cm
D = 250 km
Aplicando a fórmula, teremos:
E = 250 km/5 cm = 50 km/cm, ou seja,
1 cm = 50 km, que, convertido para centímetros, é igual a
50 km = 5 000 000 cm, ou seja:
E = 1 : 5 000 000
sEnsoriamEnTo rEmoTo
Podemos definir sensoriamento remoto como um conjunto
de técnicas que permitem observar e obter informações sobre a
superfície terrestre ou sobre qualquer astro, por meio de sensores
instalados em satélites artificiais, aeronaves e até balões.
