1

1 INTRODUÇÃO
1.1 Solo

 Faixa (superficial) desagregada (é possível efetuar corte em solo sem
explosivos) de espessura e constituição variáveis, apresentando componentes
sólidos (minerais e materiais orgânicos), líquidos (água) e gasosos (ar), em
proporções variáveis (fato que modifica sensivelmente as características
tecnológicas do mesmo solo).

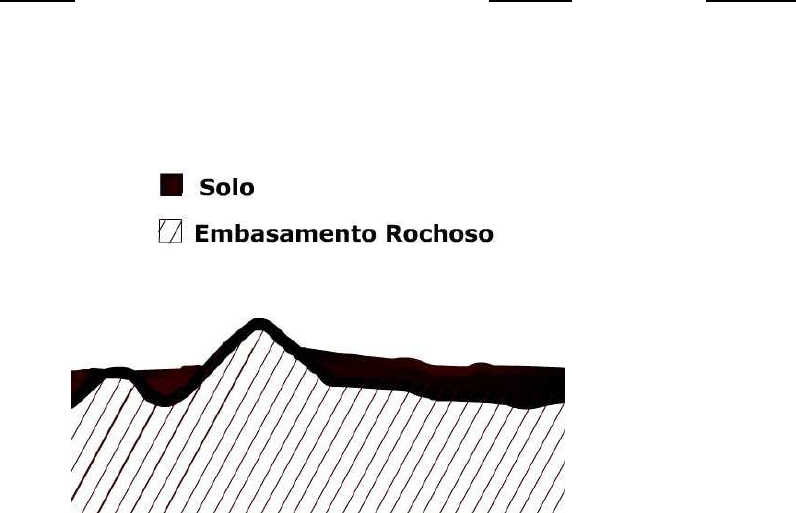

OBS: abaixo do solo temos a formação rochosa (também denominada
embasamento rochoso ou maciço rochoso).




Exemplos de solo:

Solos orgânicos – turfa, mangue.

Solos inorgânicos – pedregulhos, arenoso, siltoso, argiloso, areno-argiloso,
silto-argiloso, arenoso, etc.



OBS:

Tanto o solo orgânico quanto o solo inorgânico, quanto à origem, podem ser
classificados em:

Residual ou Transportado
Para obras de engenharia é importante conhecer o solo quanto à constituição
e também quanto à origem (será visto futuramente).

1.2 Rocha
Agregado natural de 1 ou mais tipos de minerais e/ou matéria orgânica e/ou
matéria vítrea e que constitui uma unidade bem definida (para corte temos
necessidade de explosivos). Ex:
2

Arenito – rocha sedimentar mecânica, constituída pelo mineral quartzo
(mineral silicoso)
Basalto – rocha magmática extrusiva, constituída pelos minerais feldspatos,
quartzos, micas e piroxênio (minerais ferromagnesianos)

OBS: existem rochas constituídas por matéria orgânica ou matéria vítrea. Ex:
Coquina – rocha sedimentar orgânica constituída por conchas
Meláfiro – rocha magmática extrusiva vítrea (vidro vulcânico)

As rochas podem ser agrupadas em:

a) Rochas magmáticas (ou ígneas):
a. Extrusivas (ex: meláfiro, basalto, felsito)
b. Intrusivas (ex: granito, pegmatito, diabásio)

b) Rochas sedimentares:
a. Mecânicas ou clásticas (ex: conglomerado, arenito, argilito)
b. Químicas (ex: sílex, ágata, limonita)
c. Orgânicas (ex: coquina, carvão natural)

c) Rochas metamórficas:
a. Dinamotermais (ex: gnaisse, xisto, quartzito micáceo)
b. Termais (ex: mármore e ardósia)
c. Cataclásticas (ex: brecha tectônica, milonito)

1.3 Mineral
 Natural
 MINERAL qualquer substância Inorgânica
 composição química definida
 estrutura interna cristalina

*Pérola e petróleo não são minerais, pois são de origem orgânica.



Ex: de minerais (já agrupados para a Engenharia)

 Minerais silicosos (SiO2)
 Minerais argilosos
 Água (H2O)
 Grupo dos feldspatos
 Minerais micáceos
 Grupo dos carbonatos
 Grupo dos ferromagnesianos
(inclusive óxidos de Ferro)
 Grupo da gipsita

Embora os minerais possam ocorrer na natureza de formas diferentes, interessam
para a engenharia:

 Como um grande conjunto de partículas desagregadas, constituindo solos;
 Como um conjunto de partículas agregadas, constituindo rochas;
 Isolados em grandes concentrações formando as jazidas

3

2 PRINCIPAIS MINERAIS
2.1 Minerais silicosos
 Constituído de sílica (SiO2). Ex: quartzo (mais comum), calcedônia e opala (mais
raro). A calcedônia e a opala são reativas a álcalis.

Areia – conjunto de minerais silicosos de 0,02mm à 2 mm de diâmetro. Logo as
partículas de areia, podem ser quartzo e/ou calcedônea (raríssimo a presença de opala)
Portanto, o conceito (antigo) de areia pura silicosa ser constituída de somente
quartzo está errado.
2.1.1 Barragem de concreto
Barragem de concreto: (cimento Portland + Água + Agregado graúdo = britas de
basalto + agregado miúdo = areia silicosa + etc.)

Se (areia silicosa) for constituída somente por partículas de quartzo não há
problemas, porém se apresentar mais que 5% de partículas de calcedônia poderão surgir,
após 5 a 7 anos, pequenas fissuras na barragem, isto porque:

 O cimento Portland +água = pasta com álcalis; as partículas de calcedônia
são atacadas quimicamente (reação bastante lenta) pelos álcalis resultando
na formação de um gel esbranquiçado (gel de sílica de alcalino).

 Este gel apresenta afinidade com a água, isto é, incorpora e perde molécula
de água com facilidade, com variação de volume ∆v = F (%água).

 Esta variação de volume ∆v gera P (pressões dentro da estrutura de
concreto), que atuando milhares de vezes, vão causando a “FADIGA” do
concreto e o consequênte surgimento de microfissuras.


Este tipo de problema geotécnico ocorreu em barragens da CESP e da CEMIG.
Daí a importância da análise mineralógica das areias.

Para evitar este problema podemos:

a) Não utilizar areia com > 5% de calcedônia
b) Utilizar cimento especial (com baixo teor de álcalis – 0,6% álcalis)

2.2 Minerais micáceos
Os minerais micáceos são as micas e qualquer outro mineral laminar
2.2.1 Comportamento tecnológico
Os minerais micáceos apresentam comportamento tecnológico semelhante a uma
resma de sulfite, isto é:

a) Apresentam baixa Rc (Resistência ao cisalhamento) paralelamente às lâminas;

b) Apresentam alta permeabilidade paralelamente às lâminas;


4





Na natureza ocorre fenômeno idêntico. Podemos ter uma rocha (quartzito) com
faixas de minerais micáceos. Estas faixas representam faixas de baixa Rc, causando
instabilidade no talude (possibilitando ocorrência de escorregamentos translacionais).

Mesmo que nada aconteça durante a execução da obra, acidentes poderão
acontecer em épocas chuvosas, pois como os minerais micáceos apresentam alta
permeabilidade paralelamente às lâminas, parte da água da chuva, irá se infiltrar e
percolar pelas faixas de minerais micáceos exercendo as seguintes influências principais:

 Age como lubrificante, diminuindo o atrito, e reduzindo ainda mais, a já baixa
resistência ao cisalhamento;
 Exerce uma pequena força de arraste em direção ao talude (ver figura) (força de
percolação)
 Torna o material argiloso (que ocorre em pequena quantidade nessas faixas)
moldável, isto é, com a água, o material argiloso adquire características de
plasticidade.

Conseqüências: escorregamento translacional do talude
5

2.3 Água

Em excesso a água é prejudicial às obras de engenharia, pois exerce as seguintes
influências principais:


A. A água de escoamento superficial

1) Pode causar erosão superficial (formando ravinas, valetas, voçorocas).

2) Pode transportar e acumular partículas de solo e detritos vegetais em locais
inadequados, como argila (barro) em leitos rodoviários, solo e detritos em
bueiros e etc.


B. Água de infiltração (água subterrânea)

1) Aumenta o γ natural (peso específico natural) (“peso morto” do solo),
aumentando a instabilidade;

2) Diminui o atrito inter-granular (ação lubrificante) reduzindo a resistência ao
cisalhamento desse solo ou rocha;

3) Em seu movimento pelo solo (ou rochas), a água exerce uma foca de
arraste (força de percolação) que remove as partículas mais finas causando
uma erosão interna;

4) Como a água subterrânea possui gases dissolvidos, torna-se quimicamente
ativa podendo:
 Causar uma lenta decomposição de determinados minerais como
feldspato
 Causar uma lenta dissolução de determinados minerais como
carbonatos
 Tornar-se agressiva a elementos estruturais enterrados nesse solo,
como concreto.

5) Se o solo (ou rocha) possuir argila, a água ira transmitir características de
plasticidade tornando-a moldável e escorregadia. Se a argila for expansiva
irá causar sua expansão (ver mineral argiloso).

6) Se a água subterrânea fizer parte de um lençol artesiano, irá exercer uma
sub-pressão (↑↑) na obra.


2.3.1Fórum de Bauru

Acidente ocorrido durante os trabalhos de terraplanagem do FÓRUM DE BAURU,
quando uma queda de bloco terroso do talude, soterrou operários, causando 4 mortes.

Causas:

6

a) Corte vertical e sem escoramento executado em solo

b) Solo areno-argiloso.

c) Obra em época de estiagem (3 meses sem chuva). Porém choveu a noite
inteira. A água modificou as características do solo do talude, instabilizando-o,
pois:
 Aumentou o γ natural (peso morto).

 Diminuiu a Rc (Resistência ao cisalhamento), pois diminui o atrito
entre as partículas do solo e também transmitiu características de
plasticidade do solo do talude

d) Como a chuva havia saturado (“encharcado”) o solo da área de terraplanagem
estava com “poças d’água” dificultando o trabalho.
Também estava “minando” no talude.
Para eliminar estas dificuldades o mestre de obras iniciou a execução
(aberturas) de valas de drenagem no pé do talude.
Este fato foi um erro grave, pois, com a vala, foi aumentada a altura do talude
(que já estava bastante instável).
Além disso, os operários estavam no local mais perigoso no sopé (pé do talude)
e, provocando vibrações (pois a escavação foi manual).

Consequência: queda de blocos terrosos

Solução: escorregamento no talude.




2.4 Minerais argilosos


São alumino-silicatos de K, Na, ou Ca, hidratados, de dimensões microscopias
( 85% do adensamento total) aplicando a
seguinte técnica:

1. Regularização da superfície, como pequeno caimento (2%).

2. Execução da camada drenante de areia grossa
(espessura=15,20 cm).

3. Furos e Instalação de inúmeras fitas drenantes sintéticas (parecem fitas de
feltro).

4. Construção do aterro (com sobrecarga se o peso do aterro não for suficiente
para forçar a subida da água do solo argiloso para a camada drenante, através
das fitas).

5. Retirada da sobrecarga e regularização da superfície do aterro.

6. Edificação

Sobrecarga
6
9

Água drenada
Solo argiloso mole,
espessura 200Kg/cm²

2.4.4 Problema geotécnico: Talude

5
4
2
1
3
10



Ação atmosférica (isto é, o material junto ao talude = variação no teor de água)
Esta queda de detritos, com o correr do tempo vai originando um vazio (entrada) na
camada silto-argilosa, descalçando o material rochoso superior, (cuja instabilidade vai
aumentando gradativamente).


Quando o descalçamento atingir o valor crítico (geralmente atingido após 3 à 5
anos) ocorre a QUEDA DE BLOCOS ROCHOSOS que podem causar acidentes,
principalmente em ferrovias.
Queda de detritos
Chuva
Cerração
Orvalho
Umidade do ar

Calor solar
Ventos
+ água
- água
A argila da camada silto
argilosa = ΔV gerando
pressão que provocam um
“lasqueamento” (na (camada
silto argilosa) junto ao talude,
formando pequena
fragmentação, como lascas
(detritos) que caem (queda de
detritos ou empastilhamento).

A
ç
ã
o
 A
tm
o
s
fé
rIc
a

Devido à expansão
quebra e cai
Camada rochosa adequada
Camada silto-argilosa (argila expansiva)
11

TELA
GRAMPO
Aço
Arame (soldado nas
extremidades)
Estabilização:

1° Regularização do talude com explosivos.

2° Instalar uma tela (tipo galinheiro ou alambrado) sobre a camada problema
fixando-a com grampos cimentados (chumbados) na camada rochosa adequada.
3º Lançar concreto projetado (com brita) ou argamassa projetada (sem brita) sobre
a tela.


Grampo
Camada silto-argilosa (argila expansiva)
 Tela
Argamassa ou concreto projetado
Grampo
12



2.4.5 Plasticidade

ARGILA adequada características de plasticidade com determinada quantidade de
água

Moldável = sem ruptura (escorregadia)




Argilas plásticas : características de plasticidade (nítida)

Argilas não plásticas: características de plasticidade (muito pequena)

Argila com plasticidade: lisa (escorregadia) (= graxa) Tem fluência plástica









Plasticidade Liquidez
Água
Seca
Sólido
13

2.4.6 Talude (camada de solo arenoso e uma camada de solo argiloso)




Se tivermos o talude da figura acima (como em alguns trechos da Rodovia
Presidente Dutra), ele será estável em época de estiagem. Porém com a estação
chuvosa, ocorre o seguinte: como o material arenoso é permeável, uma parte da água da
chuva irá se infiltrar no solo, atingindo o solo argiloso. Como o solo argiloso é quase
impermeável, a quase totalidade irá percolar no contato (pelo material arenoso), indo
“minar” no talude. Esta água irá exercer as seguintes influências:


a) Aumento o γ natural (“peso morto”) do material arenoso;

b) Diminui a Rc, principalmente no contato;

c) Exerce força de arraste em direção ao talude.


Uma fração pequena de água, irá penetrar lentamente nos micro poros do solo
argiloso, transmitindo características de plasticidade (tornando esta faixa superior do solo
argiloso moldável e escorregadio).
Como conseqüência deste conjunto de influências, poderá ocorrer um
escorregamento do material arenoso.


Água que percola no contato
Argila plástica
Material arenoso
Água que penetra nos microporos da
argila
Água que infiltra
Chuva
14

CaCO3
Mineral = calcita
R. sedimentar = calcário
R. metamórfica = mármore
Mineral = dolomita
Rocha sedimentar = calcário
 Rocha metamórfica =
 mármore dolomítico
 Ca,Mg (CO3)2
Solo
Cavernas de dissolução
Carbonato
Canais
Fundação
2.5 Grupo dos carbonatos ( CO3 )

O carbonato simples mais comum é o de Ca = CaCO3
O carbonato duplo mais comum é o de Ca e Mg = Ca,Mg (CO3)2

Os carbonatos podem ser encontrados na forma de minerais ou rochas, recebendo
denominações diferentes:

2.5.1 Características

Num local com uma formação rochosa carbonática, teremos o seguinte:
Como a rocha formou-se há dezenas à centenas de milhões de anos, já sofreu a
influência de, bilhões de chuvas.

A água da chuva éligeiramente ácida (pois contêm gases dissolvidos, como o
CO2). Esta água penetra na formação rochosa pelas fraturas e minúsculos poros,
atacando-a quimicamente, dissolvendo lentamente o carbonato, originando canais e
cavernas de dissolução na formação rochosa.
Desta forma, mesmo que o carbonato em si, seja de boa qualidade geotécnica, se a obra
for executada sem adequada pesquisa, as fundações poderão ficar um pouco acima de
uma caverna e consequentemente ocorrerá o colapso da obra.
