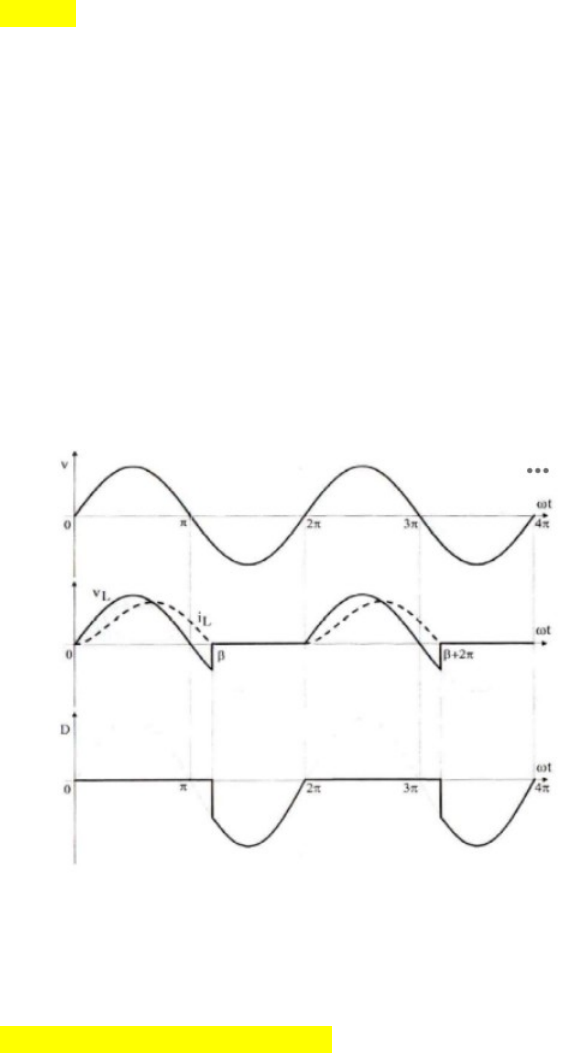

AS I 1. Parte superior do formulário Pergunta 1 0,2 Pontos Em um circuito elétrico alimentado por 220VAC e resistência de 2Ω, qual o valor da potência? 24,2KW. 242KW. 24,2KA. 24,2KΩ. 24,2KV. Parte inferior do formulário 2. Parte superior do formulário Pergunta 2 Pergunta 2 0,2 Pontos A forma de onda a seguir remete a qual tido de retificador? Retificador meia onda com carga L. Retificador meia onda com carga R-L-C. Retificador meia onda com carga R-L. Retificador meia onda com carga R. Retificador meia onda com carga R-C. Parte inferior do formulário 3. Parte superior do formulário Pergunta 3 Pergunta 3 0,2 Pontos A imagem a seguir refere-se a um retificador trifásico de que tipo? Tiristorizado. Meia onda. Alimentador. Automático. Onda completa. Parte inferior do formulário 4. Parte superior do formulário Pergunta 4 Pergunta 4 0,2 Pontos O circuito a seguir representa o circuito de um retificador com carga: Resistiva. Indutiva. Reativa. Resistiva e capacitiva. Resistiva e indutiva. Parte inferior do formulário AS II Conteúdo do teste 1. Parte superior do formulário Pergunta 1 Pergunta 1 0,2 Pontos COMPLETE: SCRs de frequência de rede são conhecidos por “phase control SCRs”, bastante utilizados em _________________e como chave eletrônica CA. Este tipo de SCR pode ser encontrado para operar em tensões de até ____V e correntes de até _____A. Retificadores controlados ,5-18kV , 3-4kA Retificadores controlados 8-11kV , 4-6kA Retificadores controlados 6-12kV , 3,5-4kA Retificadores controlados, 5-12kV , 3-4kA Retificadores controlados ,5-12V , 3-4A Parte inferior do formulário 2. Parte superior do formulário Pergunta 2 Pergunta 2 0,2 Pontos O Tiristor possui 1 terminais, responsável por disparar a junção fechando o contato do tiristor, este terminal é conhecido como : Anodo MT2. Emissor Catodo Gate Parte inferior do formulário 3. Parte superior do formulário Pergunta 3 Pergunta 3 0,2 Pontos Em um SCR a queda elevada de tensão entre catodo e anodo, provoca qual anomalia? acionamento espontâneo . saturação espontânea . desligamento espontâneo . travamento espontâneo . curto espontâneo . Parte inferior do formulário 4. Parte superior do formulário Pergunta 4 Pergunta 4 0,2 Pontos Um equipamento que consume uma corrente igual a 10A e que dissipa uma potência de 2200W, qual o valor da tensão em que este equipamento deve ser ligado: 22V 22A 20Ω 220V 20W Parte inferior do formulário ASIII 1. Parte superior do formulário Pergunta 1 0,2 Pontos A imagem abaixo refere-se a um tiristor de que tipo? DIODO DIAC SCR Zener TRIAC Parte inferior do formulário 2. Parte superior do formulário Pergunta 2 Pergunta 2 0,2 Pontos SCRs rápidos: são também conhecidos por “inverter type SCRs”, foram projetados para utilização em que tipo equipamentos? choppers e CLP. choppers, apenas. choppers e inversores. choppers, inversores e CLP. Conversores e inversores. Parte inferior do formulário 3. Parte superior do formulário Pergunta 3 Pergunta 3 0,2 Pontos Tem como definição: nome genérico dado à família dos componentes compostos por 4 camadas semicondutoras: capacitor TRIAC SCR Tiristor resistor Parte inferior do formulário 4. Parte superior do formulário Pergunta 4 Pergunta 4 0,2 Pontos COMPLETE: SCRs de frequência de rede são conhecidos por “phase control SCRs”, bastante utilizados em retificadores controlados e como chave eletrônica CA. Este tipo de SCR pode ser encontrado para operar em tensões de até ____V e correntes de até _____A. 5-12kV e 3-4kA 5-12V e 3-4A 6-12kV e 3,5-4kA 5-18kV e 3-4kA 8-11kV e 4-6kA Conteúdo do teste 1. Parte superior do formulário Pergunta 1 Pergunta 1 0,2 Pontos Complete: O SCR funciona como um diodo retificador, mas não precisa apenas estar polarizado diretamente para conduzir, precisa também receber um sinal elétrico no terminal chamado __________. Coletor Emissor Source Base Gate Parte inferior do formulário AS IV 1. Parte superior do formulário Pergunta 1 0,2 Pontos O emissor do transistor é como sabemos fortemente dopado, A base tem uma dopagem média e é muito fina, enquanto o _________tem uma dopagem leve e é a maior das camadas. Coletor JunçãoEmissor-Coletor Junção Base-Coletor Emissor Base Parte inferior do formulário 2. Parte superior do formulário Pergunta 2 Pergunta 2 0,2 Pontos QUESTÃO ANULADA! PARA PONTUAR, ASSINALE QUALQUER UMA DAS ALTERNATIVAS ABAIXO: No circuito abaixo, calcule o valor de IC considere VBE=0,7V IC = 5,3mA IC = 5,0mA IC = 4,30mA IC = 6,1mA IC = 6,0 mA Parte inferior do formulário 3. Parte superior do formulário Pergunta 3 Pergunta 3 0,2 Pontos QUESTÃO ANULADA! PARA PONTUAR, ASSINALE QUALQUER UMA DAS ALTERNATIVAS ABAIXO: Um circuito digital (TTL) deve acionar um motor de 110V/60Hz. Para isto é necessário projetar uma interface de potência, composta de um transistor atuando como chave sobre um relé eletromagnético. Este, por sua vez, aciona os contatos do circuito principal (potência). Projete o circuito de polarização do transistor levando em consideração os seguintes parâmetros: RC=140 Ω; PRC=37,5mW(1/8W) RB=850 Ω; PRB=20,5mW(1/8W) valores comerciais. RC=12 Ω; PRC=37,5mW(1/8W) RB=660 Ω; PRB=20,5mW(1/8W) valores comerciais. RC=14 Ω; PRC=37,5mW(1/8W) RB=890 Ω; PRB=20,5mW(1/8W) valores comerciais. a. RC=15 Ω; PRC=37,5mW(1/8W) RB=820 Ω; PRB=20,5mW(1/8W) valores comerciais. RC=15 Ω; PRC=37,5mW(1/8W) RB=860 Ω; PRB=20,5mW(1/8W) valores comerciais. Parte inferior do formulário 4. Parte superior do formulário Pergunta 4 Pergunta 4 0,2 Pontos Para o funcionamento de um transistor, como devem estar polarizadas suas junções? Junção base-emissor: deve ser polarizada diretamente. Junção base-coletor: deve ser polarizada reversamente. Junção base-emissor: deve ser polarizada diretamente. Junção base-coletor: deve ser polarizada negativamente. Utilizaria a fonte sem zener ou reguladores, somente retificador. Junção base-emissor: deve ser polarizada reversamente. Junção base-coletor: deve ser polarizada positivamente. Junção base-emissor: deve ser polarizada negativamente. Junção base-coletor: deve ser polarizada positivamente. Parte inferior do formulário ASV 1. Parte superior do formulário Pergunta 1 0,2 Pontos “Os __________ são circuitos eletrônicos formados por transistores e diodos de potência operando como interruptores, juntamente com indutores e capacitores, controlando o fluxo de potência de uma fonte de entrada para uma fonte de saída.” Assinale a alternativa que preenche CORRETAMENTE a lacuna: conversores CC-CA conversores CC-CC conversores CC simples conversores CA-CC conversores CA-CA Parte inferior do formulário 2. Parte superior do formulário Pergunta 2 Pergunta 2 0,2 Pontos Este tipo de conversor é também conhecido como rebaixador de tensão ou Step-Down. Trata-se de: Conversor cert. Conversor CC-CC. Conversor Buck-boost. Conversor fly-back. Conversor Buck. Parte inferior do formulário 3. Parte superior do formulário Pergunta 3 Pergunta 3 0,2 Pontos Por que o ganho de corrente na configuração EC é muito maior que 1? O sinal de saída no Coletor é igual IB maior na entrada. O sinal de entrada no Coletor é hFE ou Beta vezes IB é maior que o sinal de entrada. O sinal de saída na Base é hFE ou Beta vezes IB maior que o sinal de entrada. O sinal de saída no Emissor é hFE ou Beta vezes IB maior que o sinal de entrada. O sinal de saída no Coletor é hFE ou Beta vezes IB maior que o sinal de entrada. Parte inferior do formulário 4. Parte superior do formulário Pergunta 4 Pergunta 4 0,2 Pontos Relacione as três regiões de trabalho do transistor, identificando de que forma suas junções estão polarizadas em cada região: Região Ativa polarizada inversamente, Corte polarizada inversamente e Saturação polarizada diretamente. Região Ativa polarizada diretamente, Corte polarizada reversamente e Saturação polarizada diretamente. Região Ativa polarizada diretamente, Corte polarizada diretamentemente e Saturação polarizada diretamente. Região Ativa polarizada diretamente, Corte polarizada reversamente e Saturação polarizada inversamente. Região Ativa polarizadareversamente, Corte polarizada reversamente e Saturação polarizada diretamente. Parte inferior do formulário Parte inferior do formulário image6.png image1.png image2.png image3.png image4.png image5.png
