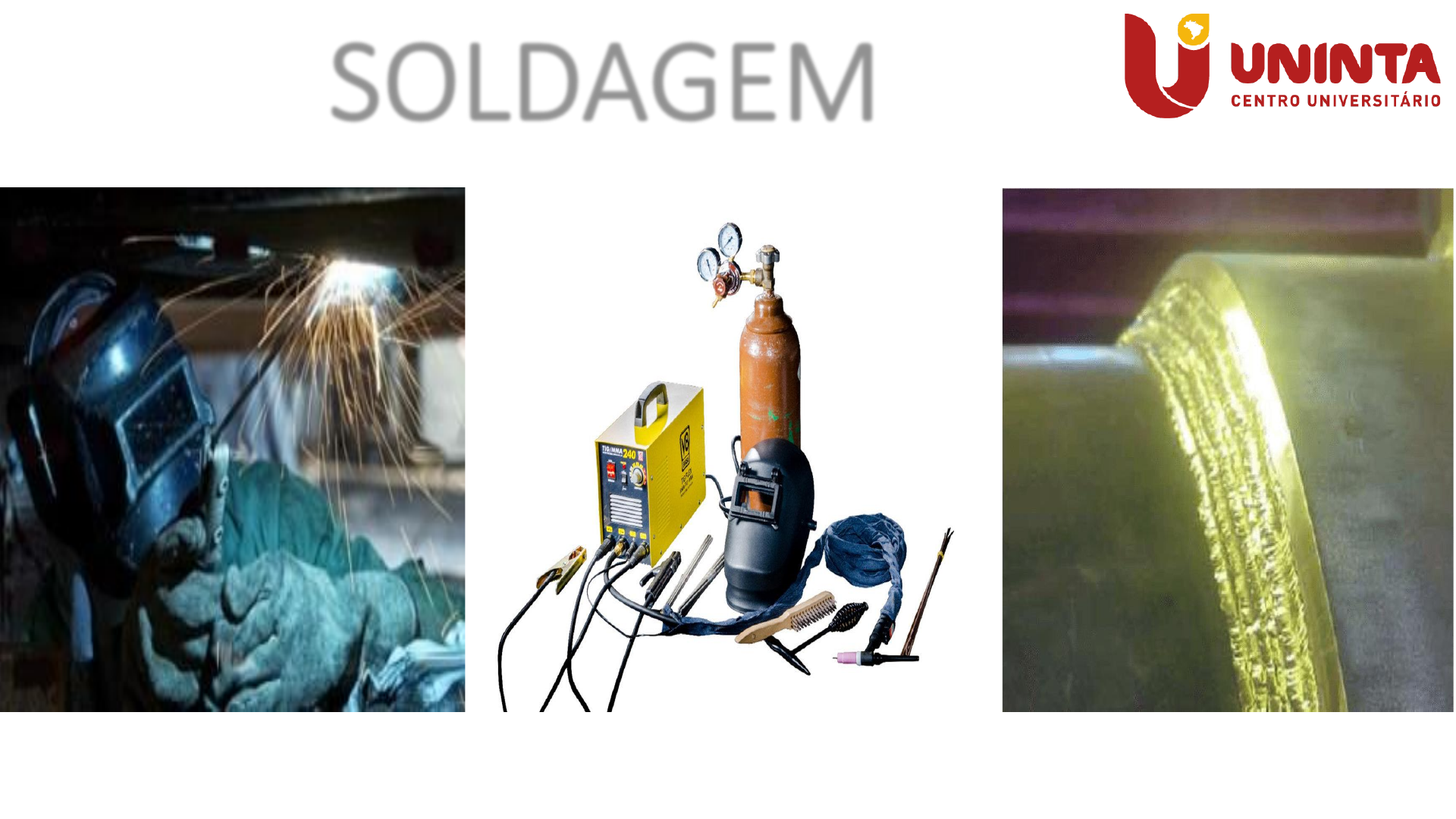

SOLDAGEM
PROF. ERIC ROCHA MENEZES
SOLDAGEM
• Os processos de soldagem são utilizados nas mais diversas situações
que vão desde um simples reparo, como o conserto de uma perna de
cadeira metálica, até a construção de pontes e de super-petroleiros,
ou seja, as aplicações práticas dependem do que se quer e são
relacionadas diretamente ao que se precisa.
DIFINIÇÃO DE SOLDAGEM
• "Operação que visa obter a união de duas ou mais peças, assegurando, na
junta soldada, a continuidade de propriedades físicas, químicas e
metalúrgicas".
• "Operação que visa obter a coalescência localizada produzida pelo
aquecimento até uma temperatura adequada, com ou sem aplicação de
pressão e de metal de adição." (Definição a adotada pela AWS – American
Welding Society).
• É importante não confundir solda com soldagem. Soldagem é o processo
pelo qual se consegue a união; solda é a zona de união onde houve
solubilização.
VANTAGEM DA SOLDAGEM
• Maior economia de tempo e de material.
• Redução do peso.
• Uniões mais estanques.
• Uniões mais resistentes.
• Uniões possíveis de serem usinadas.
DESVANTAGEM DA SOLDAGEM
• Dificuldade de desmontagem.
• Podem ocorrer tensões e deformações.
• Algumas soldas exigem acabamento posterior.
• Exige mão de obra especializada.
DEFINIÇÕES EM
SOLDAGEM
• Soldagem é o processo de união de materiais, a Solda é o resultado deste
processo.
• Metal Base: Material da peça que sofre o processo de soldagem.
• Metal de Adição: Material adicionado, no estado líquido, durante a
soldagem (ou brasagem).
• Poça de Fusão : Região em fusão, a cada instante, durante uma soldagem.
• Penetração: Distância da superfície original do metal de base ao ponto em
que termina a fusão, medida perpendicularmente à mesma.
• Junta: Região entre duas ou peças que serão unidas.
PROCESSOS DE SOLDAGEM POR FUSÃO
• Grande número de processos por fusão podem ser separados em
sub-grupos, por exemplo, de acordo com o tipo de fonte de energia
usada para fundir as peças. Dentre estes, os processos de soldagem a
arco (fonte de energia: arco elétrico) são os de maior importância
industrial na atualidade. Devido à tendência de reação do material
fundido com os gases da atmosfera, a maioria dos processos de
soldagem por fusão utiliza algum meio de proteção para minimizar
estas reações.
ARCO ELÉTRICO
• Um arco elétrico pode ser definido como um feixe de descargas elétricas
formadas entre dois condutores (eletrodo e metal base), mantidas pela
formação de um meio condutor gasoso chamado plasma. Há neste
fenômeno a geração de energia térmica suficiente para ser usado em
soldagem, através da fusão localizada das peças a serem unidas. A
expressão soldagem a arco elétrico se aplica a um grande número de
processos de soldagem que utilizam o arco elétrico como fonte de calor;
nestes processos a junção dos materiais sendo soldados pode requerer
ou não o uso de pressão ou de material de adição.
DIFICULDADE NA ABERTURA DO ARCO ELÉTRICO
• Ferrugem (oxidação).
• Tinta.
• Umidade (água).
• Poeira.
• Gordura.
PROCESSOS DE SOLDAGEM POR PRESSÃO OU
DEFORMAÇÃO
• Este primeiro grupo inclui os processos de soldagem por ultra-som,
por fricção, por forjamento, por resistência elétrica, por difusão, por
explosão, entre outros. Diversos destes processos, como por exemplo,
os processos de soldagem por resistência, apresentam características
intermediárias entre os processos de soldagem por fusão e por
deformação.
CONSUMÍVEIS DE SOLDAGEM
• O termo consumíveis é aplicado aos produtos que são consumidos
durante a execução de uma soldagem. Por exemplo, na soldagem manual
com eletrodos revestidos é o eletrodo empregado, e na soldagem por
arco submerso são o arame e o fluxo. Na soldagem com gás de proteção
incluem – a argônio, hélio, dióxido de carbono ou misturas de gases –
bem como o arame. Também se incluem bocais, peças de reserva e a
energia elétrica empregada na soldagem.
CONSUMÍVEIS DE SOLDAGEM
• Uma função primária dos
consumíveis é proteger o metal
fundido e aquecido no arco e na poça
de fusão da atmosfera cujo perigo
provém do nitrogênio e do oxigênio
que reagem com o metal fundido.
Óxidos prejudicam o fluxo e a fusão
do metal e influenciam na formação
de inclusões.
TIPOS DE JUNTAS
DE SOLDAGEM
• Tão importante quanto a solda bem feita deverá ser a preparação da
junta.
• A escolha da posição de solda, do consumível, do processo, da técnica
de soldagem, são alguns dos fatores a observar antes do inicio da solda,
porém é necessário a preparação desta junta de forma que se possa ter
um penetração adequada na região de solda é de fundamental
importância na preparação da junta, para isso necessário escolher o
tipo de junta e tipo de chanfro a fim de evitar “defeitos”
TIPOS DE JUNTAS DE SOLDAGEM
TIPOS DE CHANFRO
• Juntamente com a escolha de tipo de junta há a seleção do tipo
chanfro aplicado em função da espessura da peça soldada e posição.
O Chanfro por definição é o corte efetuado na junta para
possibilitar/facilitar a soldagem em toda a sua espessura.
TIPOS DE CHANFRO
A definição dos elementos que compões o chanfro são:
• Encosto ou nariz (s) Parte não chanfrada de um componente da junta.
• Garganta, folga ou fresta (f) Menor distância entre as peças a soldar.
• Ângulo de abertura da junta (α) (e
• Ângulo de chanfro (β).
Os elementos de um chanfro são escolhidos de forma a permitir um fácil
acesso até o fundo da junta, mas, idealmente, com a menor necessidade
possível de metal de adição.
POSIÇÕES DE
SOLDAGEM
• Plana : A soldagem é feita no lado superior de uma junta e a face da
solda é aproximadamente horizontal.
• Horizontal: O eixo da solda é aproximadamente horizontal, mas a sua
face é inclinada.
• Sobrecabeça: A soldagem é feita do lado inferior de uma solda de eixo
aproximadamente horizontal.
• Vertical: O eixo da solda é aproximadamente vertical. A soldagem pode
ser “para cima” ou “para baixo” .
OPERAÇÃO DE SOLDAGEM
• Manual: Soldagem na qual toda a operação é realizada e controlada
manualmente pelo soldador.
• Semi-automático: Soldagem com controle automático da alimentação de
metal de adição, mas com controle manual pelo soldador do posicionamento
da tocha e de seu acionamento.
• Mecanizado: Soldagem com controle automático da alimentação de metal de
adição, controle do deslocamento do cabeçote de soldagem pelo
equipamento, mas com o posicionamento, acionamento do equipamento e
supervisão da operação sob responsabilidade do operador de soldagem.
• Automático: Soldagem com controle automático de praticamente todas as
operações necessárias.
DEFEITOS DE SOLDAGEM
Trincas de solidificação
• A maioria dos aços pode ser soldada com um metal de solda de
composição similar à do metal de base. Muitos aços com alto teor de liga
e a maioria das ligas não ferrosas requerem eletrodos ou metal de adição
diferentes do metal de base porque possuem uma faixa de temperatura
de solidificação maior do que outras ligas. Isso torna essas ligas
suscetíveis à fissuração de solidificação, que pode ser evitada mediante a
escolha de consumíveis especiais que proporcionam a adição de
elementos que reduzem a faixa de temperatura de solidificação.
DEFEITOS DE SOLDAGEM
Porosidade
• A porosidade pode ocorrer de três modos. Primeiro, como resultado de
reações químicas na poça de fusão, isto é, se uma poça de fusão de aço
for inadequadamente desoxidada, os óxidos de ferro poderão reagir com
o carbono presente para liberar monóxido de carbono (CO). A
porosidade pode ocorrer no início do cordão de solda na soldagem
manual com eletrodo revestido porque nesse ponto a proteção não é
totalmente efetiva. Segundo, pela expulsão de gás de solução à medida
que a solda solidifica. Terceiro, pelo aprisionamento de gases na base de
poças de fusão turbulentas na soldagem com gás de proteção.
DEFEITOS DE SOLDAGEM
Inclusões
• Com processos que utilizam fluxo é possível que algumas partículas
dessefluxo sejam deixadas para trás, formando inclusões no cordão
de solda. É mais provável de as inclusões ocorrerem entre passes
subseqüentes ou entre o metal de solda e o chanfro do metal de
base. A causa mais comum é a limpeza inadequada entre passes
agravada por uma técnica de soldagem ruim, com cordões de solda
sem concordância entre si ou com o metal de base.
DEFEITOS DE SOLDAGEM
Falta de fusão e perfil do cordão desfavorável
• Esses são defeitos comuns fáceis de se evitar. A causa pode ser uma
corrente de soldagem muito baixa ou uma velocidade de soldagem
inadequada.
DEFEITOS DE SOLDAGEM
ZONA TERMICAMENTE AFETADA (ZTA)
• É a região da solda que não se fundiu durante a soldagem, porém
teve sua microestrutura e propriedades alteradas calor induzido pela
soldagem ou operações de corte. O calor do processo de soldagem e
posterior resfriamento faz com que aconteça a alteração na área
circundante da solda. A extensão e magnitude da mudança de
propriedade depende principalmente do material de base, o metal de
enchimento de solda, e a quantidade e concentração de entrada de
calor pelo processo de soldagem.
ZONA TERMICAMENTE EFETADA (ZTA)
• Essa região pode se tornar um elo fraco em uma junta soldada que
normalmente seria resistente. As causas são varias como a estrutura
granular da ZTA não é tão refinada e, portanto, é mais fraca que o metal
de base circunvizinho ou do metal de solda com estrutura bruta de
fusão. Outro caso que se a ZTA resfriar rapidamente em determinados
aços, forma-se uma estrutura cristalina frágil e dura conhecida como
martensita.
INSPEÇÃO DE QUALIDADE
EM SOLDAGEM
• Existem vários tipos de inspeção de soldagem e muitas características
de uma solda podem ser avaliadas durante a inspeção de soldagem,
algumas relacionadas ao tamanho da solda e outras relacionadas à
presença de descontinuidades na solda.
• As imperfeições dentro ou adjacentes à solda, podem ou não,
dependendo de seu tamanho e / ou localização, impedir que a solda
atinja o desempenho pretendido.
• A inspeção de soldagem pode ser realizada por vários motivos. Talvez
a razão mais fundamental seja determinar se a solda é de qualidade
adequada para a aplicação pretendida.
INSPEÇÃO DE QUALIDADE
EM SOLDAGEM
• Níveis ou quantidades aceitáveis ​​e inaceitáveis ​​de descontinuidades
de solda para inspeção de soldagem são geralmente obtidos de
códigos e normas de soldagem.
• O programa mais popular usado nos EUA é administrado pela
American Welding Society (AWS). Este é o programa Inspetor de
Soldagem Certificado (CWI). Certificação como inspetor de soldagem:
normalmente requer demonstração do conhecimento de um
indivíduo sobre inspeção de soldagem através de aprovação no
exame.
TÉCNICAS DE INSPEÇÃO
EM SOLDAGEM
• LÍQUIDO PENETRANTE
Como o nome indica, o teste de penetrante líquido envolve um líquido
penetrante colorido aplicado à superfície do material que está sendo
testado.
O líquido é atraído para áreas defeituosas na superfície do material por meio
de ação capilar e depois retirado para se revelar à detecção usando luzes UV
ou outros métodos, dependendo do tipo de corante penetrante e corante
utilizado. Esse método é muito utilizado na construção civil.
• ENSAIO VISUAL
A inspeção visual é um dos tipos de inspeção de soldagem não destrutivo
básico. Todos os outros END’s devem ser executados após uma boa Inspeção
Visual, que pode ser feito à vista, com o auxílio de uma lupa ou com
aparelhos e instrumentos para inspeção remota.
TÉCNICAS DE INSPEÇÃO
EM SOLDAGEM
• PARTÍCULAS MAGNÉTICAS
Quando o material ferromagnético (normalmente ferro ou aço) é isento de
defeitos, ele transfere linhas de fluxo magnético (campo) através do material
sem interrupção.
Mas quando uma rachadura ou outra descontinuidade está presente, o fluxo
magnético vaza para fora do material. À medida que vaza, o fluxo magnético
(campo magnético) coletará partículas ferromagnéticas (pó de ferro),
tornando facilmente visível o tamanho e a forma da descontinuidade.
• RADIOGRAFIA
O princípio básico da inspeção de soldagem radiográfica é o mesmo da
radiografia médica. A radiação penetrante é passada através de um objeto
sólido (neste caso, uma solda em vez de parte do corpo humano) para o filme
fotográfico, criando uma imagem da estrutura interna do objeto no filme.
TÉCNICAS DE INSPEÇÃO EM SOLDAGEM
• TESTE DESTRUTIVO DE SOLDA
Métodos usados ​​para estabelecer a integridade ou o desempenho da
solda, normalmente através do corte e / ou quebra do componente
soldado e avaliação de várias características mecânicas e/ou físicas.
SEGURANÇA NA SOLDAGEM
• As operações de soldagem envolvem situações de risco, como outras
atividades, podendo causar danos ao pessoal envolvido, a terceiros,
às instalações e/ou equipamentos. Via de regra de segurança ora
apresentadas são divididas em três grupos principais:
1) Regras de segurança relativas ao local de trabalho
2) Regras de segurança relativas ao pessoal
3) Regras de segurança relativas ao equipamento
SEGURANÇA RELATIVAS AO LOCAL DE TRABALHO
• Incêndios e explosões: O calor produzido por arcos elétricos e as suas
irradiações, por escórias quentes e por faíscas podem ser causas de
incêndios ou explosões.
• Ventilação: O local de trabalho deve possuir ventilação adequada de
forma a eliminar os gases, vapores e fumos usados e gerados pelos
processos de soldagem e corte.
• Cilindros de gás: O manuseio inadequado dos cilindros dos gases
usados em soldagem ou corte elétricos pode provocar a danificação
ou ruptura da válvula de fechamento e a liberação repentina e
violenta do gás que contêm com riscos de ferimento ou morte.
SEGURANÇA RELATIVAS AO PESSOAL
Choques elétricos
• Nunca tocar em partes eletricamente "vivas".
• Instalar o equipamento de acordo com as instruções do manual específico
fornecido.
• Aterrar os equipamentos e seus acessórios a um ponto seguro de aterramento.
• Assegurar-se de que todas as conexões elétricas estão bem apertadas, limpas e
secas.
• Usar roupa e equipamentos de proteção individual adequados, em bom
estado, limpos e secos bem como o local de trabalho.
• Ao soldar ou cortar, não usar quaisquer adornos, acessórios ou objetos
corporais metálicos.
SEGURANÇA RELATIVAS AO PESSOAL
Campos elétricos magnéticos
• A corrente elétrica que circula num condutor provoca o aparecimento
de campos elétricos e magnéticos. Para minimizar os efeitos dos
campos gerados pelas correntes elétricas de soldagem e corte:
• Não se deve permanecer entre os dois cabos eletrodo e obra e sim,
sempre manter ambos do mesmo lado do corpo.
• Na peça a ser soldada, conectar o cabo obra tão perto quanto
possível da junta.
• Manter os cabos de soldagem e de alimentação do equipamento tão
longe quanto possível do corpo.
• Nunca se deve enrolar cabos de soldagem em torno do corpo.
SEGURANÇA RELATIVAS AO PESSOAL
Proteção da visão
• Os arcos elétricos de soldagem ou corte emitem raios ultravioletas e
infravermelhos. Exposições de longa duração podem provocar
queimaduras graves e dolorosas da pele e danos permanentes na
vista.
• Para soldar ou cortar, usar máscara com vidro ou dispositivo de
opacidade adequado ao processo e à aplicação prevista.
SEGURANÇA RELATIVAS AO PESSOAL
Proteção da pele
• Devido à emissão de raios
ultravioletas e infravermelhos,
arcos elétricos queimam a pele
da mesma maneira que o sol,
porém muito mais rapidamente
e com maior intensidade.
Devemos garantir uma
proteção segura contra a
irradiação de um arco elétrico e
os respingos.
SEGURANÇA RELATIVAS AO PESSOAL
SEGURANÇA RELATIVAS
AOS EQUIPAMENTOS
• Sempre ligar uma máquina de soldar ou cortar à sua linha de alimentação
através de uma chave de parede.
• Sempre instalar e operar uma máquina de soldar ou cortar de acordo com
as orientações contidas no Manual de Instruções.
• Operar os equipamentos estritamente dentro das características
anunciadas pelo fabricante.
• Nunca usar uma máquina de soldarou cortar com parte do seu gabinete
removida ou mesmo aberta.
• Sempre manter um equipamento de soldar ou cortar afastado de fontes
externas de calor (fornos, por exemplo).
• Máquinas de soldar ou cortar não devem ser utilizados em locais alagados
ou poças de água.
EXPOSIÇÃO AOS FUMOS E GASES
• Dependendo da quantidade do material envolvido, a inalação de
fumos e gases causa irritação nos olhos, na pele e no sistema
respiratório, além do risco a complicações mais severas. Esses efeitos
podem ocorrer imediatamente após a soldagem ou após certo
tempo. Fumos podem causar sintomas como náuseas, dor de cabeça,
tonteira e febre. Possibilidade de doenças mais sérias existe quando
materiais altamente tóxicos estão envolvidos.
PROCESSO DE SOLDAGEM – ELETRODO REVESTIDO
• É um processo que consiste na abertura e na
manutenção de um arco elétrico entre o
eletrodo revestido e a peça a ser soldada, de
modo a fundir simultaneamente o eletrodo e
a peça. O metal fundido do eletrodo é
transferido para a peça, formando uma poça
de metal fundido que é protegida da
atmosfera pelos gases de combustão do
eletrodo e elementos geradores de escória
presentes no revestimento e que são
incorporados ao metal fundido no ato da
combustão do revestimento.
ARCO ELÉTRICO
• O arco elétrico é aberto tocando-se o eletrodo na peça a ser soldada.
Apesar de não se exigir uma técnica especial, é necessário um
treinamento prévio para não se causar danos na peça a ser soldada.
• A manutenção do arco, por sua vez é uma mera questão de controlar a
velocidade de deposição e o comprimento do arco elétrico, uma vez
todas as outras variáveis estabelecidas.
• Na extinção do arco finalmente, um cuidado especial deve ser tomado
para evitar a formação da cratera no final do cordão. A cratera deve ser
preenchida convenientemente, mantendo-se o eletrodo estacionário
sobre o fim do cordão, até que ela seja eliminada.
APLICAÇÃO
• O eletrodo revestido é utilizado na soldagem de estruturas metálicas
e montagem de vários equipamentos, tanto na oficina quanto no
campo e até de baixo d’água para materiais de espessuras entre 1,5
mm a 50 mm e em qualquer posição. É um processo
predominantemente manual, porém pode admitir alguma variação
mecanizada. Os materiais soldados por esse processo são variados,
como aço ao carbono, aço de baixa liga, média e alta ligas, aços
inoxidáveis, ferros fundidos, alumínio, cobre, níquel e liga destes
materiais.
VANTAGENS DO PROCESSO ELETRODO REVESTIDO
• É bastante simples e versátil.
• Possui grande variedade de eletrodos, desde os tecnologicamente
mais simples, até os eletrodos especiais para ligas especificas.
• Possui uma gama abrangente de bitolas para comportar igualmente
uma faixa ampla de corrente e, possibilitar soldagens em espessuras
próximas a 1,5 mm até espessuras que excedem os 50 mm sendo que
a partir dos 4 mm utilizam-se passes múltiplos.
DESVANTAGENS DO PROCESSO ELETRODO
REVESTIDO
• Em razão de ser um processo eminentemente manual, depende
muito da habilidade do soldador.
• Não se aplica a materiais de baixo ponto de fusão como chumbo,
estanho, zinco e metais muito reativos, como titânio, zircônio,
molibdênio e nióbio.
• Possui baixa produtividade, devido principalmente a necessidade de
reposição de eletrodos em tempos relativamente curto.
EQUIPAMENTOS
O custo relativamente baixo e a
simplicidade do equipamento
necessário, comparados com outros
processos, bem como a possibilidade de
uso em locais de difícil acesso ou
abertos, sujeitos à ação de ventos, são
outras características importantes.
• Fonte de energia.
• Alicate de fixação dos eletrodos.
• Cabos de interligação.
• Pinça para ligação à peça.
• Equipamentos de proteção individual.
• Equipamentos para limpeza da solda.
ELETRODO REVESTIDO
• É um condutor metálico que permite a passagem de corrente elétrica.
É constituído por um núcleo metálico chamado alma, envolvido por
um revestimento composto de materiais orgânicos e/ou minerais.
TIPOS DE REVESTIMENTO
• Revestimento oxidante – revestimento normalmente espesso
composto principalmente de óxido de ferro e manganês. Produz
escória espessa, compacta e facilmente destacável. Possibilita a
inclusão de óxido, mas produz cordão de belo aspecto. Recomenda-se
utilizar CC+ ou CA. Obtém-se pequena penetração.
• Revestimento rutílico – revestimento com grande quantidade de
rutilo (TiO2). Pode-se soldar em todas as posições. Pela sua
versatilidade é chamado de eletrodo universal. Produz escória
espessa, compacta, facilmente destacável e cordões de bom aspecto.
Pode-se usar qualquer tipo de corrente e polaridade. Obtém-se
média ou pequena penetração (Ex. E6013).
FUNÇÕES BÁSICAS DO
REVESTIMENTO
• Proteger o arco contra o Oxigênio e Nitrogênio do ar, através dos gases
gerados pela decomposição do revestimento em alta temperatura.
• Reduzir a velocidade de solidificação, proteger contra a ação da atmosfera e
permitir a desgazeificação do metal de solda através da escória.
• Facilitar a abertura e estabilizar o arco.
• Introduzir elementos de liga no material depositado e desoxidar o metal de
solda.
• Facilitar a soldagem nas diversas posições de trabalho.
OBRIGADO
Contato: ericrochamenezes@yahoo.com.br
	Slide 1: SOLDAGEM
	Slide 2
	Slide 3: SOLDAGEM
	Slide 4: DIFINIÇÃO DE SOLDAGEM
	Slide 5: VANTAGEM DA SOLDAGEM
	Slide 6: DESVANTAGEM DA SOLDAGEM
	Slide 7: DEFINIÇÕES EM SOLDAGEM
	Slide 8: PROCESSOS DE SOLDAGEM POR FUSÃO
	Slide 9: ARCO ELÉTRICO
	Slide 10: DIFICULDADE NA ABERTURA DO ARCO ELÉTRICO
	Slide 11
	Slide 12: PROCESSOS DE SOLDAGEM POR PRESSÃO OU DEFORMAÇÃO
	Slide 13
	Slide 14: CONSUMÍVEIS DE SOLDAGEM
	Slide 15: CONSUMÍVEIS DE SOLDAGEM
	Slide 16: TIPOS DE JUNTAS DE SOLDAGEM
	Slide 17: TIPOS DE JUNTAS DE SOLDAGEM
	Slide 18: TIPOS DE CHANFRO
	Slide 19: TIPOS DE CHANFRO
	Slide 20: POSIÇÕES DE SOLDAGEM
	Slide 21: OPERAÇÃO DE SOLDAGEM
	Slide 22: DEFEITOS DE SOLDAGEM
	Slide 23: DEFEITOS DE SOLDAGEM
	Slide 24: DEFEITOS DE SOLDAGEM
	Slide 25: DEFEITOS DE SOLDAGEM
	Slide 26: DEFEITOS DE SOLDAGEM
	Slide 27: ZONA TERMICAMENTE AFETADA (ZTA)
	Slide 28: ZONA TERMICAMENTE EFETADA (ZTA)
	Slide 29: INSPEÇÃO DE QUALIDADE EM SOLDAGEM
	Slide 30: INSPEÇÃO DE QUALIDADE EM SOLDAGEM
	Slide 31: TÉCNICAS DE INSPEÇÃO EM SOLDAGEM
	Slide 32: TÉCNICAS DE INSPEÇÃO EM SOLDAGEM
	Slide 33: TÉCNICAS DE INSPEÇÃO EM SOLDAGEM
	Slide 34: SEGURANÇA NA SOLDAGEM
	Slide 35: SEGURANÇA RELATIVAS AO LOCAL DE TRABALHO
	Slide 36: SEGURANÇA RELATIVAS AO PESSOAL
	Slide 37: SEGURANÇA RELATIVAS AO PESSOAL
	Slide 38: SEGURANÇA RELATIVAS AO PESSOAL
	Slide 39: SEGURANÇA RELATIVAS AO PESSOAL
	Slide 40: SEGURANÇA RELATIVAS AO PESSOAL
	Slide 41: SEGURANÇA RELATIVAS AOS EQUIPAMENTOS
	Slide 42: EXPOSIÇÃO AOS FUMOS E GASES
	Slide 43: PROCESSO DE SOLDAGEM – ELETRODO REVESTIDO
	Slide 44
	Slide 45: ARCO ELÉTRICO
	Slide 46: APLICAÇÃO
	Slide 47: VANTAGENS DO PROCESSO ELETRODO REVESTIDO
	Slide 48: DESVANTAGENS DO PROCESSO ELETRODO REVESTIDO
	Slide 49: EQUIPAMENTOS
	Slide 50: ELETRODO REVESTIDO
	Slide 51: TIPOS DE REVESTIMENTO
	Slide 52: FUNÇÕES BÁSICAS DO REVESTIMENTO
	Slide 53
	Slide 54
