PRÓTESE FIXA
2024
6º Período
 Universidade de Itaúna


1- EXAME DO PACIENTE

1.1 FINALIDADE DO EXAME

Coletar, organizar e interpretar informações necessárias para determinar o plano de
tratamento.
• Muitas informações serão fornecidas pelo próprio paciente (ou
acompanhante deste em alguns casos) durante a anamnese.
• Em casos complexos, inicialmente temos uma impressão ou visão geral do
caso e, o diagnóstico pode ser complementado à medida que alguns
procedimentos vão ser realizados. Ex: Um molar com coroa total metálica
que necessite substituição pode não fornecer imagem radiográfica (devido a
intensa radiopacidade) quanto a proximidade da câmara pulpar em relação ao
preparo. Assim, o paciente deve ser avisado de uma eventual necessidade de
ter que se realizar um tratamento endodôntico e que. está possibilidade será
melhor verificada durante a fase de preparo do dente para a coroa.
Assim, isto implica que pode haver mudanças no diagnóstico, plano de
tratamento e prognóstico.

1.2 ANAMNESE

Inicialmente, tem como objetivo avaliar o estado
de saúde geral do paciente. Em seguida, coletar
informações sobre histórico de tratamento
odontológicos anteriores e determinar a queixa
principal do paciente, ou seja, aquilo que levou o
paciente a buscar ajuda de um cirurgião-dentista.
Aspectos a considerar durante a anamnese voltada para a Prótese Parcial Fixa:
• Estado de saúde geral do paciente:
- Alguns pacientes podem necessitar de cuidados especiais antes, durante e após o
tratamento. Ex: Um paciente que utiliza diversos medicamentos que afetam a coagulação
sanguínea deverá ser direcionado à um médico (de preferência o que já acompanhe o
paciente) para avaliar qual conduta é melhor na condução de um caso
cirúrgico/protético, evitando assim complicações.
- Alguns tratamentos que se adequam à um grande número de pacientes podem não ser
indicados a outros pacientes. O tratamento sempre deve ser individualizado. Ex: Alguns
pacientes oncológicos utilizam de medicamentos que podem afetar a resposta reparadora
tecidual e imunológica, portanto, indicar um tratamento cirúrgico ou implantodontia a
estes pacientes pode ser extremamente perigoso. Do mesmo modo, em pacientes com
histórico prévio de uso de bisfosfonatos com episódio de osteonecrose realizar
abordagens teciduais ósseas pode desencadear complicações sérias. Pacientes que
sofreram Acidente Vascular Cerebral (AVC) podem ter comprometimento motor e ter
dificuldade de higienização de próteses, necessitando que sejam estabelecidas medidas
que direcionem o melhor tratamento que o paciente consiga cuidar de sua saúde oral
diariamente sozinho. Atenção a drogas que estão relacionadas a um crescimento anormal
gengival:
* Imunossupressores → utilizadas
para pacientes que realizaram
transplante de órgãos e doenças
autoimunes → Sirolimo, tracolimo
e ciclosporina (mais associada à
hiperplasia gengival).
* Anticonvulsivantes →
etossuximida, mefenitoína, primidona, vigabatrina. Fenobarbital, valproato
de sódio, fenitoína (droga mais associada à hiperplasia gengival. A associação destes
fármacos pode ter efeito sinérgico.
* Bloqueadores de canal de cálcio → utilizados em doenças como angina pectoris,
hipertensão e doença vascular periférica. → nifedipina, nitrendipina, felodipino
(felodipina), amlodipina (anlodipino), nisoldipina, verapamil e diltiazem. A
associação destes medicamentos entre si ou com ciclosporina pode potencializar o
crescimento devido ao efeito sinérgico.

Estes pacientes precisam de avaliação médica prévia, cirurgia e estabelecimento de
um rigoroso controle do biofilme oral.
- Alergias à medicamentos ou a produtos odontológicos. Devem ser investigadas e
anotados na ficha para evitar complicações durante a pós o tratamento. Alergia a
antibióticos, anti-inflamatórios, anestésicos, produtos que estão presentes na composição
de materiais odontológicos e, qualquer menção que o paciente faça a qualquer tipo de
alergia.
- Pacientes que relatem doenças de comprometimento sistêmico como diabetes,
hipertensão, doença cardiovascular, AVC, câncer, AIDS, distúrbio de coagulação
sanguínea. Ex: paciente diabético pode ter um agravamento do seu quadro de saúde
periodontal e pode ter complicações reparadoras teciduais. Pacientes que apresentam
quadros hipertensivos graves e doenças cardiovasculares pode ser necessário evitar
drogas vasoconstritoras presentes habitualmente em anestésicos e fios afastadores
gengivais. Pacientes com distúrbios hemorrágicos podem ter complicações cirúrgicas,
além disso, procedimentos de preparos cavitários, confecção de provisórios moldagens,
reconstrução de dentes via núcleo de preenchimento, cimentação de coroas, podem ser
difíceis de realizar adequadamente e, portanto, com presença de sangue pode resultar em
resultados insatisfatórios no tratamento.
FINALIDADE DA AVALIAÇÃO DO ESTADO DE SAÚDE GERAL DO
PACIENTE É EVITAR COMPLICAÇÕES DURANTE E APÓS O
TRATAMENTO.
• Avaliar o histórico pregresso odontológico do paciente:
- Hábitos parafuncionais: podem interferir tanto no plano de tratamento ou
prognóstico do paciente e a eventual necessidade de se indiciar o uso de uma placa oclusal
após o tratamento reabilitador.
* Parafunção: significa tudo o que se pratica com os componentes do sistema
estomatognático, sem o objetivo de falar, mastigar ou deglutir.
• Ex: trabalhar longas horas de frente ao
computador➔ posicionamento da cabeça
para a frente, altera padrão de contração da
musculatura cervical ➔ desencadear dor
reflexa na região de masseter ➔ alterando
posição mandibular.
* Apertamento e bruxismo estão associados à desgaste
dentário e possivelmente à perda de dimensão vertical
de oclusão.



* Erosão dentária: ação química de ácidos de origem
intrínseca (ex: refluxo do suco gástrico) ou extrínseca
(alimentos ácidos)→ pode indicar a necessidade de
recobrimento total do dente descartando uma
restauração parcial e extensão do preparo dentro do
sulco gengival devido ao aumento da incidência de lesões cervicais.
- Histórico de tratamento mal sucedido pode ocasionar trauma psicológico no
paciente.
- Pacientes que relatam longos períodos sem consultar um cirurgião-dentista podem
demonstrar pouco interesse na manutenção de sua saúde oral e podem ser difíceis de se
motivas no controle do biofilme oral e de realizar acompanhamentos de longo prazo.
Assim, deve-se considerar tanto o aspecto físico quanto o psicoemocional do
paciente.

1.3 EXAME EXTRAORAL
1.3.1 CONCEITOS BÁSICOS:
1.3.1.1 DIMENSÃO VERTICAL: refere-se ao espaço intermaxilar de um indivíduo.
Pode ser definida como a altura do terço inferior da face ou a relação
espacial da mandíbula em relação à maxila no plano vertical. Pode ser
classificada como:
• Dimensão Vertical de Repouso: posição da mandíbula em que os músculos
elevadores e abaixadores estão em equilíbrio. Independe da presença de dentes.
• Dimensão Vertical de Oclusão: é também denominada dimensão vertical ativa
pois refere-se à posição da mandíbula, na qual, os músculos elevadores encontram-
se em atividade estando os dentes em oclusão. Assim, o conceito de dimensão
vertical refere-se A ALTURA VERTICAL DA FACE QUANDO OS DENTES
ESTÃO EM OCLUSÃO. Quando se menciona restabelecer a dimensão vertical
trata-se de restabelecer a Dimensão vertical de oclusão.
Como determinar a DIMENSÃO VERTICAL DE REPOUSO e a DIMENSÃO
VERTICAL DE OCLUSÃO?
Técnica de Willis (Método Métrico)
 Em 1930, Willis observou que a distância entre o canto do olho e a comissura labial
era igual à distância entre a base do nariz(subnásio) ao mento (gnátio), no paciente normal
em posição de repouso muscular, ou seja, determina-se a Dimensão Vertical de Repouso
(DVR). Assim, na figura abaixo quando A=B temos a Dimensão Vertical de Repouso
(DVR) do paciente.destacada em azul (na visão panorâmica
anteriormente apresentada) mostra o corte demarcado pela linha vertical central da
imagem.

1.6 EXAME DOS MODELOS DE ESTUDO:
A grande maioria dos casos de
prótese, é necessário que modelos de estudo
sejam montados em articulador semi-
ajustável na posição de relação cêntrica.

Inicialmente, deve-se obter moldes em
alginato e modelos em gesso tipo III que
reproduzam fielmente as estruturas
anatômicas da maxila e da mandíbula

Por sua vez, o modelo superior é montado no articulador semi-ajustável através do arco facial
e, em alguns casos de mesa de montagem. De outro modo, o modelo inferior é montado no
articulador semi-ajustável através dos registros de mordida que registam a relação
intermaxilar, geralmente na posição de relação cêntrica através do emprego de um Jig de
Lucia.
O arco facial é um dispositivo acessório ao articulador
semi-ajustável destinado a montagem do modelo
superior no articulador.




Modelo superior devidamente posicionando
no garfo do arco facial acoplado ao articulador
semi-ajustável para fixação do modelo
superior.


Registro interoclusal em cera e com o JIG de Lucia em
posição.




Montagem e fixação do modelo inferior no superior
por meio do registro cêntrico e palitos e cera pegajosa
no articulador semi-ajustável.



Colocação do gesso de fixação do modelo inferior
ao articulador semi-ajustável.



Principais utilidades dos modelos de estudo montados em Articulador semi-
ajustável:
• Registro da situação inicial do paciente.
• Observação dos contatos que conduzem a mandíbula da RC para a MIH.
• Observação do movimento que a mandíbula executa de RC para MIH.
• Observação facilitada das relações intermaxilares.
• Observação dos efeitos de um possível ajuste oclusal.
• Observação facilitada das inclinações dos dentes.
• Enceramento diagnóstico.
• Confecção de coroas provisórias.
• Confecção de guia cirúrgico ou tomográfico para instalação de implantes
Por sua vez, o enceramento de diagnóstico realizado nos modelos de estudo permite:
• Obter uma matriz ou as próprias coroas provisórias, antes de efetuar qualquer
desgaste na boca do paciente.
• Observar as dificuldades do caso e discutir com o paciente as alternativas de
tratamento, inclusive mostrando as prováveis modificações que serão efetuadas.
• Reduzir o risco do tratamento, proporcionando economia de tempo de horas clínicas
trabalhadas, o que, proporciona economia de dinheiro.
 Montagem dos modelos de estudo em
articulador semi-ajustável.




Confecção do enceramento diagnóstico que
facilita a discussão com o paciente sobre as
possíveis alternativas de tratamento e a confecção
de coroas provisórias.


1.7 PLANEJAMENTO EM PRÓTESE PARCIAL FIXA:
O planejamento é realizado após a anamnese, exame clínico, radiográfico e dos modelos de estudo.
-> De acordo com a extensão da prótese e das características do caso clínico, o planejamento
poderá ser apenas preliminar, sendo definido após a colocação das coroas provisórias e a
realização das cirurgias periodontais.
-> Deve-se analisar a possibilidade de colocação de implantes em vez de optar pelo desgaste
de dentes íntegros, ou combinar a colocação de próteses sobre implantes e sobre dentes
naturais.
-> Estudos clínicos indicam que a porcentagem de sucesso de PPF’S confeccionadas sobre
dentes ou implantes, após 5 ou 10 anos, é praticamente igual. Assim, implantes devem ser
indicados com cautela se houverem dentes com perda parcial de suporte pois estudos
indicam que dentes com perda parcial de suporte ósseo podem ser empregados com sucesso
como pilares de PPF.
-> Extração de dentes para colocação de implantes deve ser feita com cautela.

1.7.1 TERMINOLOGIA UTILIZADA EM PRÓTESE PARCIAL FIXA:

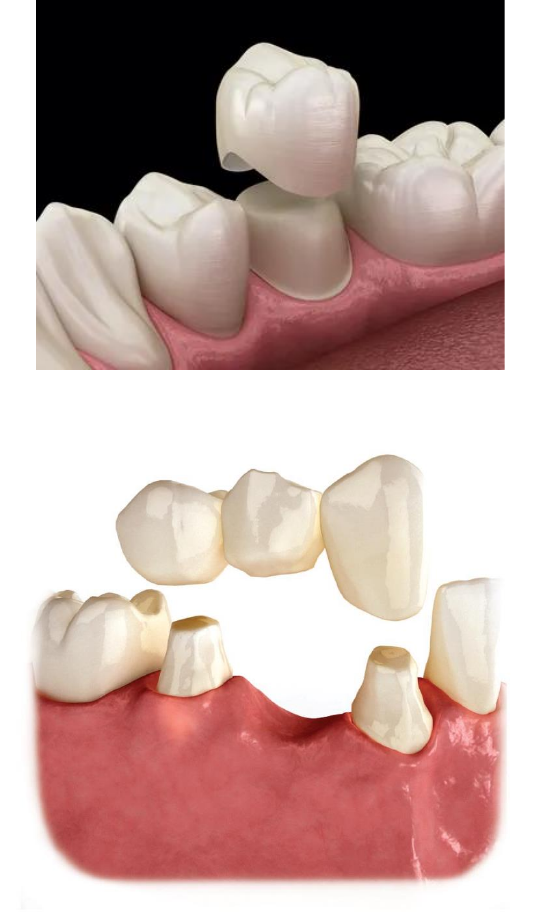

COROA: é uma restauração cimentada que reconstrói a morfologia, função e contorno da
porção coronária destruída de um dente.
->Restauração deve proteger as estruturas remanescentes dos dentes de danos.
COROA TOTAL: é uma restauração cimentada que cobre TODA a coroa clínica do
dente.

Coroa total em 11 e 21.






OVERLAY: são restaurações em que todas as faces axiais e oclusal ou incisal do dente são
envolvidas no preparo cavitário. Ex: Coroas totais.


COROA PARCIAL: é uma restauração cimentada que reconstrói APENAS PARTE da
coroa clínica de um dente.



As INCRUSTAÇÕES (INLAYS): são cavidades confinadas no interior da estrutura
dental, como uma caixa pura.


ONLAYS: restaurações que apresentam cobertura de cúspides e/ou outras faces dos dentes.
Ex: restaurações MOD com proteção de cúspides, 3/4 e 4/5.


LAMINADO (FACETA LAMINADA): é uma
restauração que consiste de uma fina camada de
cerâmica ou mesmo resina composta e que é fixada
com cimento apropriado na face vestibular.



1.7.1.1 TERMINOLOGIA DOS PRINCIPAIS ELEMENTOS
CONSTITUINTES DE UMA PRÓTESE PARCIAL FIXA:
• PONTE (PRÓTESE PARCIAL FIXA): é uma prótese que substituí a um
ou vários dentes ausentes, permanentemente unida aos dentes remanescentes.
• PRÓTESE PARCIAL FIXA ADESIVA: é uma prótese conservadora
reservada ao uso de pilares íntegros (nunca acometidos por cáries ou
restaurados), em situações geralmente associadas a ausência de um único dente,
na maioria das vezes um incisivo ou um pré-molar.
- não deve ser utilizada em áreas com grandes reabsorções e ou falta de
tecido mole.
- não aplica em casos de prótese em balanço, pois necessita sempre de
pilares mesiais e distais.
- pilares não podem apresentar grande inclinação.
- não pode ser usada em dentes anteriores com trespasse vertical
profundo (Overbite).
- não pode ser usada em espaços protéticos amplos.

Caso clínico abaixo disponível em:
http://revodonto.bvsalud.org/scielo.php?script=sci_arttext&pid=S1806
-146X2010000100009


Caso inicial com ausência do dente 25. Dente 24 apresentava restauração
em amálgama de prata disto-oclusal e dente 26 apresentava restauração
em amálgama de prata mésio-ocluso-palatino.

Imagem do modelo de gesso tipo IV apresentando os dentes preparados.

Foi utilizado um pino de fibra de vidro (Reforpost #2-Ângelus, Brasil) cortado do
tamanho correspondente à prótese planejada, sendo tratado com silano (Ângelus,
Brasil) e adesivo BISGMA (Scotch Bond Multi Purpose, 3M Espe, EUA). Em
seguida aplicou-se uma porção de Fibrex Medial (Fibrexlab- Ângelus, Brasil),
constituindo-se o reforço horizontal da prótese parcial fixa adesiva.

Fotoativou-se a resina composta com um aparelho de lâmpada halógena (Ultralux,
Dabi-Atlante, Brasil) por 20 segundos cada incremento de resina composta aplicado
e optou-se por realizar uma termopolimerização adicional de toda a prótese adesiva
em autoclave por 15 minutos com o objetivo de promover uma polimerização mais
eficiente do material resinoso, de acordo com Gomes et al., 2004, finalizando-se a
etapa laboratorial de confecção da prótese.


O tratamento da peça, nas porções internas dos dentes pilares, consistiu do
jateamento com óxido de alumínio partículas de aproximadamente 50 micrômetros
(Microjato - Bioart, Brasil), seguido da aplicação do silano (Vigodent, Brasil) para
promover sua adesão química com o cimento resinoso. O cimento resinoso (Dual
Cement - Vigodent, Brasil) foi selecionado na cor correspondente à prótese.
Adaptou-se à prótese aos dentes pilares com o cimento aplicado aos preparos,
removeram-se os excessos com uma espátula suprafill #1 (SS White, Brasil) e
fotoativou-se por 60 segundos cada face dos dentes.

Prótese fixa adesiva com retentores com
perfurações para retenção.
Desvantagem o cimento resinoso pode
se desgastar nas perfurações e a prótese
se soltas.




• PILAR: dente que serve de suporte a uma ponte.
• PÔNTICO: dente artificial suspenso entre os dentes suportes.• RETENTORES: são as restaurações que vão cimentadas aos pilares.
• CONECTORES: são elementos da PPF que se localizam entre os retentores e os
pônticos podem ser rígidos (junta conexão) ou não-rígidos. (encaixe de precisão ou rompe-
forças).



PRINCIPAIS FUNÇÕES DE UMA PRÓTESE PARCIAL FIXA:
• RESTAURAR ÁREAS EDÊNTULAS;
• PROTEGER AS OUTRAS ÁREAS RESTANTES DA CAVIDADE ORAL;
• RESTAURAR A FUNÇÃO;
• RESTAURAR A ESTÉTICA.

- O sucesso e longevidade de uma PPF depende de:
• PLANO DE TRATAMENTO: que atenda as reais necessidades do paciente.
• ESCOLHA DO MATERIAL E TIPO DE RESTAURAÇÃO que atendam
necessidades do paciente
ASSIM, NECESSIDADE DO PACIENTE TEM PREFERÊNCIA SOBRE A
CONVENIÊNCIA DO DENTISTA.


PRÓTESE MAIS USUAL é a que se fixa nos 2 dentes de cada extremo da região edêntula.
• Nestes casos, se os dentes suportes são periodontalmente sadios e retentores são
adequadamente selecionados e confeccionados em um espaço edêntulo pequeno e
reto, a prótese deverá ter grande duração
funcional.

Exemplos de prótese com 2 pilares, um em cada extremo, em um espaço edêntulo
pequeno e reto.

1.8 AVALIAÇÃO DE SUPORTE EM PRÓTESE PARCIAL
FIXA:
Em coroas dentais unitárias aplica-se o princípio que TODA RESTAURAÇÃO
DEVE SER CAPAZ DE RESISTIR AS CONSTANTES FORÇAS OCLUSAIS A
QUE ESTÁ SUBMETIDA.
Todavia, em prótese parcial fixa, as FORÇAS QUE O DENTE AUSENTE
NORMALMENTE ABSORVIA SERÃO TRANSMITIDAS AOS DENTES APOIO
(SUPORTE) ATRAVÉS DO PÔNTICO, CONECTORES E RETENTORES. Assim, o
APOIO DEVE SUPORTAR FORÇAS NORMALMENTE DIRIGIDAS AO DENTE
AUSENTE E TAMBÉM AS QUE SE DIRIEGEM A ELES PRÓPRIOS.
Neste sentido, o dente para ser considerado como pilar ideal seria um dente
vitalizado, sem qualquer sinal ou sintomatologia de patologia pulpar. Entretanto, um dente
desvitalizado e tratado endodonticamente pode ser utilizado como pilar desde que atenda
alguns critérios:
• deve ser assintomático,
• com evidência radiológica de bom selamento
• obturação completa do canal.
• Perda de estrutura dentária da coroa clínica do dente deve ser compensada
com núcleo metálico fundido ou com reconstrução de pino com resina.
• dente com proteção pulpar (capeamento direto) -> não deve ser utilizado
como pilar sem antes fazer um tratamento endodôntico (pode no futuro ter
que tratar canal, desgastando o retentor e o tecido dentário que retem a
prótese).
Por sua vez, os tecidos de sustentação: rodeiam o dente pilar e devem estar saudáveis e
livres de inflamação. Assim, dentes pilares não devem apresentar mobilidade.
Deste modo, raízes e estruturas que as suportam devem ser avaliadas tendo em conta
3 fatores:
• Proporção coroa-raiz
• Configuração da raiz
• Área de superfície periodontal
1.8.1 PROPORÇÃO COROA-RAIZ:
- é a medida de comprimento do dente a partir da crista óssea em direção oclusal, comparada
com o comprimento da raiz inclusa no osso.
Deste modo, se quando há reabsorção óssea, o osso se aproxima do ápice radicular e relação
do braço de alavanca fora do osso aumenta, o que resulta em um aumento da chance de
ocorrer forças laterais prejudiciais ao dente.
PROPORÇÃO IDEAL COROA-
RAIZ DE UM DENTE QUE
TENHA QUE SERVIR COMO
APOIO DE PRÓTESE é 1: 2.
EXPLICANDO: PARA CADA 1
COMPRIMENTO DA COROA
DEVEMOS TER O DOBRO DE
EXTENSÃO DA RAIZ ABAIXO
DA CRISTA ÓSSEA.
ENTRETANTO, EM CASOS ONDE NÃO
TEMOS A PROPORÇÃO IDEAL PODE-SE
CONSIDERAR QUE PROPORÇÃO
COROA-RAIZ DE UM DENTE QUE
TENHA QUE SERVIR COMO APOIO DE
PRÓTESE 2:3 É CONSIDERADA
ÓTIMA.


ENTRETANTO EM ODONTOLOGIA
SITUAÇÕES IDEAIS E ÓTIMAS PODEM
NÃO SE APRESENTAR
ROTINIERAMENTE E, PORTANTO,
UMA PROPORÇÃO COROA-RAIZ DE
UM DENTE QUE TENHA QUE SERVIR
COMO APOIO DE PRÓTESE 1:1 É A
MÍNIMA ACEITÁVEL.



O MESMO DEVERIA SER APLICADO EM IMPLANTES EM UMA PROPORÇÃO
COROA/IMPLANTE, PARA SE OBTER UM NÍVEL DE EXCELÊNCIA PARA
SUPORTE DE FORÇAS OCLUSAIS E UMA MAIOR LONGEVIDADE.
ENTRETANTO, NEM SEMPRE SE VÊ ISSO NA PRÁTICA CLÍNICA E, A
INOBSERVÂNCIA DESTES PRINCÍPIOS BIOMECÂNICOS BÁSICOS TEM
RESULTADO EM VÁRIOS FRACASSOS NA TERAPIA IMPLANTAR.


Imagens radiográficas e clínicas de implantes colocados fora da proporção
coroa/implante mínima aceitável o que resulta em um grande braço de alavanca que
resulta na falha precoce destes implantes por não atender princípios biomecânicos
básicos. Vale ressaltar que um implante quando expõe suas roscas a um nível supra
ósseo acumula biofilme acelerando o processo inflamatório.

1.8.2 CONFIGURAÇÃO DA RAIZ:
->RAÍZES MAIS LARGAS NO SENTIDO VESTÍBULO- LINGUAL QUE NO
MÉSIO-DISTAL SÃO PREFERÍVEIS ÀS DE SECÇÃO ARREDONDADA.
Imagem de raízes com secção mais larga no
sentido vestíbulo-lingual do que no mésio distal.
Esta conformação minimiza forças rotacionais
na raiz.
Raízes de secção arredonda. Esta
conformação favorece forças rotacionais, por
isso, não é favorável em PPF.




->DENTES POSTERIORES MULTIRRADICULARES COM RAÍZES
DIVERGENTES OFERECEM MELHOR SUPORTE PERIODONTAL QUE
CONVERGENTES.


Raízes divergentes ampliam a área de suporte periodontal e promovem um efeito de
ancoragem à nível ósseo.


Dentes com raízes convergentes reduzem a área de suporte periodontal e sua
configuração não promove boa ancoragem óssea.

->DENTES UNIRRADICULARES COM CONTORNOS IRREGULARES OU
COM ALGUMA CURVATURA NO TERÇO APICAL DA RAIZ, SÃO
PREFERÍVEIS AOS QUE APRESENTAM UMA CONICIDADE PERFEITA.

Dentes que apresentam raízes cônicas (à esquerda) não promovem uma boa
ancoragem quanto dentes com contornos irregulares ou curvatura apical (à direita).
A imagem mais a direita representa uma dilaceração radicular.

1.8.3 ÁREA DE SUPERFÍCIE PERIODONTAL: ÁREA DE SUPERFÍCIE
RADICULAR, OU SEJA, A EXTENSÃO QUE OCUPA A INSERÇÃO
DO LIGAMENTO PERIODONTAL QUE UNE A RAIZ AO OSSO.

Lei de Ante: “A área da superfície das raízes dos apoios, deve
ser igual ou superior à dos dentes que vão ser substituídos por
pônticos.”

Lei de Vest “um dente pilar é capaz de suportar o dobro do seu
valor de carga natural sem prejuízos biomecânicos”,
sendo assim é possível termos um prognóstico matemático da quantidade de dentes
suportes necessários para a confecção da prótese.

Lei de Ante: “A área da superfície das raízes dos apoios, deve
ser igual ou superior à dos dentes que vão ser substituídos por
pônticos.”
-> Se 1 dente está ausente, o ligamento periodontal de 2 dentes sadios será capaz de
suportar a carga adicional.

A soma da área da superfície radicular (suporte periodontal) do segundo
pré-molar e do segundo molar (A
2p
+ A
2m
) é maior que a área do primeiro
molar que será substituído (A
1m
).

->Se 2 dentes estão ausentes, os 2 possíveis pilares podem provavelmente suportar a
carga mastigatória.
A soma da área da
superfície radicular do
primeiro pré-molar e do
segundo molar (A
1p
 + A
2m
)
é aproximadamente igual
à dos dentes a serem
substituídos. (A
2p
+

A
1m
).


->Se a superfície das raízes dos dentes que vão ser substituídos por pônticos é maior
que as dos pilares, criou-se uma condição geralmente inaceitável. Entretanto são
feitas pontes que substituem mais de 2 dentes e, o exemplo mais comum é o das
pontes anteriores que substituem os 4 incisivos. Assim, na arcada superior se todas
outras exigências foram ideais, pode-se fazer pontes de canino a segundo molar, mas
não normalmente na arcada mandibular. (dentes inferiores geralmente tem uma
altura coronária de poucas dimensões dificultando a retenção). Contudo, qualquer
ponte que substitua mais de 2 dentes, deve ser considerada como trabalho de alto
risco.



A soma da área da superfície radicular do primeiro pré-molar e do
segundo molar (A
C
 + A
2m
) é superada pela área dos dentes que
serão substituídos. (A
1p
 + A
2p
+

A
1m
). Um aponte nestas condiçõesé
considerada bastante arriscada.

























Existem pontes que substituem 4
dentes.
Ex: Próteses que substituam os 4
incisivos.




1.8.4 CONSIDERAÇÕES BIOMECÂNICAS EM PRÓTESE PARCIAL
FIXA

I- PONTES DE ESPAÇO PROTÉTICO EXTENSAS:
-> sobrecarregam os ligamentos periodontais
-> são menos rígidas que as pontes de vãos menores.

- A FLEXÃO VARIA DIRETAMENTE COM O CUBO DO
COMPRIMENTO DO PÔNTICO.
• ASSIM, UMA PONTE DE 2 PÔNTICOS SOFRE FLEXÃO 8 VEZES
MAIOR QUE UMA DE 1 PÔNTICO. E, UMA DE 3 PÔNTICOS SOFRE
FLEXÃO 27 VEZES MAIOR.
Assim, uma ponte de 1 pôntio
sofrendo uma unidade de flexão tem
menor probabilidade de se deslocar
ou fraturar em seus conectores, ao
passo que, uma prótese com 2
pônticos esta flexão passa para 8
vezes aumentando tanto do risco de
deslocamento da prpotese quanto
de uma fratura em seus conectores.
Em adição uma prótese com 3
pônticos sofre uma flexão da ordem
de 27 vezes o que aumenta
sobremaneira a sobrecarga dos
dentes pilares, o risco de
deslcoamento da PPF e ou fratura de
seus conectores.



- A FLEXÃO VARIA INVERSAMENTE COM O CUBO DA
ESPESSURA OCLUSO-GENGIVAL DO PÔNTICO.
➔ UM PÔNTICO COM ½ DA ESPESSURA SOFRE FLEXÃO 8 VEZES MAIOR.
A redução na espessura
ocluso-gengival do
pôntico reduz
drasticamente a
resistência da próteses à
flexão e isto pode resultar
em deslocamentos da
prótese ou fraturas.

PILARES DUPLOS → SÃO UTILIZADOS PARA RESOLVER PROBLEMA QUE
SE APRESENTA EM CASOS DE COROA/RAIZ DESFAVORÁVEL OU
PÔNTICO EXTENSO.
É IMPORTANTE DESTACAR QUE TODAS PPF SEJAM CURTAS OU LONGAS
SOFREM FLEXÃO.
UTILIZAÇÃO DE PILARES SECUNDÁRIOS
-PARA O PILAR SECUNDÁRIO REFORÇAR A PPF E NÃO SER A CAUSA DE
PROBLEMAS, DEVERÁ:
• TER PELO MENOS A MESMA ÁREA RADICULAR E PROPORÇÃO
COROA/RAIZ DO PILAR PRIMÁRIO.
• RETENTOR DO PILAR SECUNDÁRIO DEVE SER PELO MENOS TÃO
RETENTIVO QUANTO O PILAR PRIMÁRIO.
• QUANDO A PONTE SE FLEXIONA, O PILAR SECUNDÁRIO E
SUBMETIDO A UM ESFORÇO DE TENSÃO QUE PÕE EM PROVA A
CAPACIDADE RETENTIVA DO RETENTOR.

RETENTORES DOS PILARES SECUNDÁRIOS SERÃO SUBMETIDOS A
TRAÇÃO QUANDO OS PÔNTICOS SOFREREM FLEXÃO ATUANDO OS
PILARES PRIMÁRIOS COMO FULCRO

CURVATURA DA ARCADA ORIGINA SOBRECARGAS NA
PPF:
É UMA SITUAÇÃO MUITO COMUM QUANDO SE PLANEJA PPF QUE ENVOLVE
OS 4 INCISIVOS SUPERIORES. COMO PÔNTICOS, PRINCIPALMENTE EM
ARCOS ESTREITOS COM FORMATO TRIANNGULAR.
→ SE OS PÔNTICOS PERMANECEM FORA DO EIXO QUE UNE AMBOS
PILARES, ATUAM COMO BRAÇO DE ALAVANCA PRODUZINDO
TORÇÃO DUPLA.
→ SOLUÇÃO É GANHAR RETENÇÃO NA DIREÇÃO OPOSTA AO BRAÇO
DE ALAVANCA E EM UMA DISTÂNCIA DO EIXO QUE UNE OS PILARES
PRIMÁRIOS IAGUAL AO COMPRIMENTO DA ALAVANCA.
→ UTILIZAR PRÉ-MOLARES COMO PILARES SECUNDÁRIOS E COM
RETENTOR DE COBERTURA TOTAL, AUXILIANDO OS CANINOS
(PILARES PRIMÁRIOS).

PILAR PRIMÁRIO
PILAR SECUNDÁRIO

A retenção secundária (R) deve ser estendida a uma distância do eixo que une os 2
pilares primários equivalente à distância do braço de alavanca (P) que os pônticos
exercem em direção oposta.

1.9 PROBLEMAS ESPECIAIS EM PRÓTESE PARCIAL
FIXA
1.9.1 PILARES INTERMEDIÁRIOS: ocorre quando há um espaço edêntulo de
cada lado de um dente que permanecendo isolado servirá de pilar intermediário
caso se construa uma PPF.
PPfFs são construídas de
preferência com
conectores rígidos
(juntas soldadas) entre
os retentores e os
pônticos.



PPF’S com pônticos
rigidamente soldados aos
retentores proporciona
resistência e retenção
adequada, suavizando carga
sobre restauração.




Pilar intermediário em uma PPF rígida atua como um fulcro.

PILARES INTERMEDIÁRIOS resulta na necessidade de usar conector não-rígido.
Apesar de adaptação relativamente precisa, o movimento deste tipo de conector é
suficiente para evitar que o suporte intermediário atue como fulcro, em direção vestíbulo-
lingual ou ocluso-cervical.



O conector deve ser colocado na face distal do retentor do pilar intermediário para
que o movimento em direção mesial aloje o macho na fêmea.

1.9.2 PILARES MOLARES COM INCLINAÇÃO: ocorre quando há a perda do 1º
molar inferior e o 2º molar inferior inclina-se para mesial, ocupando parte do espaço em que
havia estado o 1º molar.
→ Neste caso é impossível preparar os dentes pilares da PPF seguindo o eixo longitudinal
dos dentes e ao mesmo tempo, conseguir, eixos de inserção paralelos.
A perda do 1º molar inferior promove a
inclinação do 2º molar inferior mesialmente, a
extrusão do 1 ºmolar superior e a inclinação do
2º pré molar distalmente. Isto impede conseguir
paralelismo dos preparos dos dentes pilares
quando se prepara seguindo o longo eixo dos dentes
Em caso de inclinação dos molares é
impossível preparar os dentes pilares da PPF
seguindo o eixo longitudinal dos dentes e ao
mesmo tempo, conseguir, eixos de inserção
paralelos.





 Aspectos clínicos de duas arcadas apresentando a inclinação de molares. Notar que
além da inclinação pode haver a extrusão do dente antagonista e a perda de espaço
protético. É importante realizar a montagem de modelos para verificar as
interferências em protrusão e lateralidade, a quantidade de desgaste necessária no
molar e muitas vezes no dente antagonista para correção da Curva de Spee, qual a
extensão do pôntico se permite reconstruir com um pôntico de molar ou utiliza um
pôntico de pré-molar.

Em alguns casos, pode ocorrer a inclinação do 3 º molar inferior ao mesmo tempo do
2 º molar interferindo no eixo de inserção da PPF. Neste caso, pode ser necessário
fazer uma coroa parcial no 2º molar preservando a face distal (se esta estiver íntegra)
para não ter que remover o 3 º molar ou desgastar sua face mesial.
1.9.3 PRÓTESE PARA SUBSTITUR CANINOS são próteses difíceis, porque caninos
estão frequentemente fora do eixo que vai de pilar a pilar.
-> Prótese que substitua canino é complexa e não deve substituir mais de um dente.
Embora, em alguns casos possa substituir um canino e um lateral, mas em casos
onde os outros fatores são ideais.



Uma PPF que substitua um canino superior (A) está sujeita à grandes forças lesivas
porque as forças se dirigem para fora e pôntico está situado fora do eixo que vai de
um pilar a outro. (B) Uma PPF que substitua canino inferior está sujeita à forças que
dirigem para dentro e pôntico tende a se aproximar do eixo que vai de um pilar a
outro.

1.9.4 PRÓTESE EM BALANÇO: é aquela que apresenta um pilar ou pilares em apenas
uma das extrimidades, enquanto a outra extremidade apresenta um pôntico livre. Trata-se de
um desenho potencialmente destrutivo pelo braço de alavanca criado pelo pôntico.
→ Deve ser indicada quando o pilar é resistente e o contato occlusal sobre o
pôntico é mínimo ou nulo.
Quando um força oclusal incide sobre o pôntico há
uma tendência deste pôntico atuar como alavanca
tendendo inclirnar o pilar ou a PPF,


- Os possíveis pilares para se utilizar em PPF em balanço devem possuir:
• Raízes longas com configuração favorável;
• Coroa clínica longa;
• Boa proporção coroa/raiz;
• Periodonto sadio.
-Além disso, deve-se observar as seguintes diretrizes da PPF em balanço:
• Não deve haver contato colusal sobre o
pôntico, seja em protrusão, e
movimentos laterais.
• Geralmente devem substituir somente um
dente ausente e, usualmente ter 2 dentes
pilares. Exceção é o uso do canino como pilar
único desde que tenha raiz longa e boa
sustentação óssea.



• Podem ser utilizados para substituir
incisivos laterais e, eventualmente os
primeiros pré-molares , utilizando os
segundo pré-molares e o primeiros
molares como pilar. Neste caso o
contato oclusal deve ocorrer no
máximo na fossa distal do pôntico, a
fim de reduzir o braço dealavanca.


• Poderá haver um apoio sobre a
face mesial do pôntico contra
um preparo de um apoio oclusal
na face distal do dente
adjacente, para que se evite a
rotação do dente pilar e do
pôntico.
• A face mesial do pôntico pode ser posicionada travada na porção distal do
dente adjacente não incluído como pilar, a fim de estabilizar o pôntico
vestibulolingualmente.









1.9.4 SELEÇÃO DOS PILARES EM PPF
As próteses parciais fixas podem ser classficadas dependendo do número de dentes
substituídos e da posição do espaço edêntulo no arco em:
• Simples,
• Complexa.

Prótese Parcial Fixa Simples: é aquela que se destina a substituir um único dente ausente.







Ausência do dente 26 substituída com PPF metalocerâmica.
Prótese Parcial Fixa Complexa: são aquelas que substituem mais de um dente ausente e
exigem:
• Maior experiência e habilidade do dentista na execução destes casos;
• Resistência dos retentores, pilares e estruturas periodontais de sustentação.




• Número máximo de dentes ausentes posteriores que podem ser substituídos por
PPF é 3 e isto em condições ideais.

Terceiros molares raramente são usados como pilares devido a:
• Frequentemente são extraídos precocemente;
• Ou apresentam erupção incompleta;
• Apresentam raízes curtas ou fusionadas
• Muitas vezes, apresentam inclinação mesial acentuada.
• Há grande possibilidade de inflamação do tecido mucoso à sua distal.



























































































































1.10 PLANEJAMENTO EM PRÓTESE PARCIAL FIXA- CONSIDERAÇÕES
BÁSICAS SOBRE A UTILIZAÇÃO DE IMPLANTES:
Implantes devem ser considerados no planejamento de PPF sempre que os dentes adjacentes
ao espaço edêntulo forem íntegros, ou seja, sem quaisquer restaurações ou lesões cariosas.
Pesquisas científicas indicam que porcentagem de sucesso de PPF’S confeccionadas
sobre dentes ou implantes, após 5 ou 10 anos, é praticamente igual.
Não se deve indicar exodontia de dentes com perda parcial de suporte ósseo pois
estes podem ser empregados com sucesso como pilares de PPF. Assim, quaisquer
indicações de extração de dentes para colocação de implantes devem ser feitas com
cautela e baseada em fundamentação biológica e não em uma mera preferência ou
conveniência profissional.
Todavia, quando se considerar uma terapia com implantes, os seguintes critérios
devem ser avaliados:
• NÚMERO E COMPRIMENTO DE IMPLANTES NECESSÁRIOS PARA
SUPORTAR A PRÓTESE E DISPOSIÇÃO DESTES IMPLANTES NO
ARCO.
➔ Implantes devem ser preferencialmente dispostos nos diferentes planos (Frontal,
Sagital e lateral) em próteses extensas -> para que sua união pela prótese proteja
contra forças laterais -> atendendo ao preconizado no Polígono de Roy (Polígono
de Estabilização).
➔ EVITAR SEMPRE QUE POSSÍVEL A DISPOSIÇÃO DOS IMPLANTES EM
LINHA RETA.

Disposição de 08 implantes para reabilitação protética total superior atendendo aos
fundamentos do Polígono de Roy.
* UMA PRÓTESE QUE ENVOLVA DENTES (IMPLANTES NO CASO)
PILARES EM DOIS OU MAIS PLANOS REDUZ O EFEITO DA MOBILIDADE
INDIVIDUAL DE CADA DENTE (IMPLANTE), POR CAUSA DA
ESTABILIDADE PROPORCIONADA PELA PRÓTESE. A UNIÃO DESSES
PLANOS FORMA UM POLÍGONO DE ESTABILIZAÇÃO OU
SUSTENTAÇÃO* DENOMINADO POLÍGONO DE ROY.

• PROXIMIDADE ENTRE IMPLANTES E ENTRE IMPLANTES E
DENTES NATURAIS.
->O espaço mínimo necessário para a instalação de um implante de plataforma
regular (4.1) é de 7 mm entre dentes adjacentes, o que permite uma distância segura
de aproximadamente 1,5 mm entre dente e implante para a formação da papila
interproximal.



















->Em situações nas quais um implante está adjacente a outro, recomenda-se uma
distância de até 3 mm, a fim de favorecer a formação de papila.
-> Em áreas estéticas é preferível em algumas situações posicionar 2 implantes para
reposição de 3 dentes ausentes (mantendo-se 1 como pôntico), para evitar uma maior
proximidade entre implantes e o risco de não ter a formação da papila.
-> ENCERAMENTO DIAGNÓSTICO PARA CONFECÇÃO DE GUIA
CIRÚRGICO EVITA INTERCORRÊNCIAS.


Espaço inadequado entre 2 implantes impedindo a formação de papila entre eles.


Presença de implantes nas regiões dos
incisivos laterais. 0 paciente apresentava
agenesia desses dentes, mas, após o
tratamento ortodôntico, os espaços
obtidos foram suficientes para a
colocação de implantes com 3,3 mm de
diâmetro, mantendo uma distância mínima em relação aos dentes vizinhos para a
obtenção das papilas gengivais.

• GRAU DE REABSORÇÃO ÓSSEA NOS SENTIDOS HORIZONTAL E
VERTICAL, ESPECIALMENTE NA REGIÃO ANTERIOR.
->Deve-se avaliar a área edêntula buscando responder as seguintes questões:
- Prótese dará suporte adequado ao lábio superior?
- Coroas/pônticos estarão bem posicionados em relação aos dentes/implantes vizinhos?
- Serão necessárias cirurgias de enxerto ósseo e/ou conjuntivo?
- Haverá necessidade de emprego de outro tipo de dispositivo estético, como colocação de
gengiva artificial, em acrílico ou cerâmica?

PPF na maxila com necessidade de
substituição em decorrência de fratura
entre os incisivos centrais, deficiência
estética e doença periodontal.

Radiograficamente, percebe-se que houve o descumprimento de princípios
biomecânicos básicos como a substituição de um vão extenso (05 dentes) incluindo
o canino que por si só contraindicaria tal PPF, núcleos intrarradiculares volumosos
e falta de adaptação marginal nos retentores.

Vistas clínica e radiográfica mostrando o grau de reabsorção óssea.


Imagens clínicas após a
cirurgia do enxerto, a
colocação dos implantes e
a instalação das próteses.
Notar a visualização do
componente protético
implantar nos 2 hemiarcos
o que pode ser uma fator
futuro de falha desta
prótese devido ao acúmulo
de biofilme apesar da
melhoria estética
alcançada.


Caso clínico com indicação
de prótese metalocerâmica
na maxila e prótese sobre
implantes na mandíbula em
razão do número reduzido de
dentes remanescentes e da
quantidade do suporte ósseo.









Radiograficamente, mostras os extensos espaços edêntulos na arcada inferior.

Imagem das próteses provisórias na maxila e da prótese inferior confeccionada com
carga imediata.








Caso concluído. A placa oclusal foi indicada para uso noturno em razão de o paciente
apresentar bruxismo.



Radiografias das próteses instaladas. Notar que em implantes é comum o uso de
extensores distais nos protocolos que são semelhantes às próteses em balanço.

• AVALIAÇÃO DA QUALIDADE DO REMANESCENTE RADICULAR
E/OU DO GRAU DE DIFICULDADE PARA A REALIZAÇÃO DO
TRATAMENTO ENDODÔNTICO E/OU CONFECÇÃO DO NÚCLEO
INTRARRADICULAR.
->deve-se avaliar se a manutenção do dente é justificada ou se a melhor opção seria
a extração e colocação de implante.

O exame radiográfico periapical dente 41 revelou fratura radicular sem indícios de
processo inflamatório periapical, boa quantidade e qualidade óssea, com preservação
das cristas ósseas proximais e dentes adjacentes vitais, ou seja, sem alterações
radiográficas evidentes. À direita imagem pós-exodontia.

Implante de 3.3 mm de diâmetro por 10mm. Implantes de menor diâmetro em áreas
de pouca extensão mésio-distal facilitam a manutenção da saúde peri-implantar e
preservação das papilas.

Imagem do provisório confeccionado com dente de estoque e fixado ao 31 com resinacomposta.

Prótese metalo-cerâmica sobre implante e sua imagem radiográfica após 6 meses
da instalação.
• AVALIAÇÃO DA QUALIDADE DAS COROAS DOS DENTES VIZINHOS
AO ESPAÇO EDENTADO.
->A preservação de dentes naturais deve sempre ser o objetivo do tratamento.
->Se os dentes vizinhos ao espaço edêntulo estiverem íntegros ou com pequenas
restaurações ou se coroas não precisarem ser substituídas, a colocação de implantes
está perfeitamente indicada.
Indicação de prótese
unitária sobre implante em
virtude de o dente 12
apresentar-se íntegro e o
dente 21 ter sido restaurado
com coroa metalocerâmica
em excelente condição
estética.









Colocação de implante no dente 46 devido ao fato de os dentes vizinhos apresentarem
pequenas restaurações.




Uma opção à colocação e implante seria a confecção de próteses adesivas. Se os
dentes vizinhos apresentarem restaurações extensas que comprometam a estética e
sua própria resistência ou próteses que precisem ser trocadas, é preferível indicar
PPF convencional.

• ASPECTO FINANCEIRO:
->Tratamentos de prognóstico duvidoso e alto custo deve ser informados ao paciente
quanto à uma possível opção de implante.
Por exemplo: -> dentes com extensa lesão de furca, necessidade de endodontia,
exodontia de raiz, núcleo e coroa -> explicar o paciente para que avalie o custo benefício
do tratamento.

• SE O PACIENTE APRESENTA BOM ESTADO DE SAÚDE GERAL
PARA SER SUBMETIDO A CIRURGIAS MAIS COMPLEXAS.
->Alguns pacientes apresentam condições locais ideais para instalação de implantes,
todavia, existem contraindicações sistêmicas que se sobrepõe sempre.

Vistas clínica e radiográfica de
um caso clínico de reabilitação oral.
Planejamento inicial previa, na
maxila, próteses metalocerâmicas
sobre dentes naturais e implantes
na área edêntula correspondente
aos dentes 14 a 17.
Na mandíbula,
estava prevista próteses
sobre implantes nas
áreas posteriores.




Como o paciente apresentava
problemas sérios de saúde, seu
médico não aconselhou a colocação
de implantes. O tratamento foi
realizado com próteses
metalocerâmicas combinadas com
próteses parciais removíveis.








• SE O PACIENTE TEM DISPONIBILIDADE DE TEMPO PARA
ESPERAR A CICATRIZAÇÃO DE ENXERTOS, A COLOCAÇÃO DE
IMPLANTES E A INSTALAÇÃO DA PRÓTESE OU SE NÃO É MAIS
RÁPIDO CONFECCIONAR OUTRO TIPO DE PRÓTESE
ENVOLVENDO SOMENTE OS DENTES.
->Alguns procedimentos cirúrgicos demandam longo tempo de espera e, alguns
pacientes necessitam ou desejam resultados imediatos.

• PREVISIBILIDADE ESTÉTICA DA PRÓTESE, ESPECIALMENTE
QUANDO EXISTE A POSSIBILIDADE DE O IMPLANTE NÃO FICAR
CORRETAMENTE POSICIONADO EM RELAÇÃO AOS DENTES
ANTAGONISTAS E VIZINHOS E DIFICULDADE PARA SE
CONSEGUIR PAPILAS.
->Mesmo a terapia de implantes ter surgido há décadas no formato atual rosqueável
ainda hoje é bastante frequente deparar com implantes onde mesmo um mínimo
planejamento não foi observado resultando em implantes sem estética adequada e
descompromissados com mínimos requisitos biomecânicos.
Implantes vestibularizados e com
grande angulação onde foram
colocadas coroas parafusadas. Falha
no planejamento da cirurgia que
impactou todo o processo de
reabilitação oral.
Novamente, implantes com grande
angulação vestibular inseridos fora de
mucosa queratinizada onde, a falha no
planejamento cirúrgico impactou todo
o processo de reabilitação oral.

implante colocado vestibularizado e em
região sem tecido queratinizado e com grande
exposição do implante mostrando falha no
planejamento cirúrgico que vai comprometer
a parte biomecânica, estética e de higiene do
paciente.

Falha no planejamento de implantes onde na
etapa de confecção das coroas em
metalocerâmica faltou espaço para o
recobrimento cerâmico na região que
coincide com o longo eixo dos implantes.


• SE A CONDIÇÃO PSICOLÓGICA DO PACIENTE É COMPATÍVEL
COM O TRATAMENTO QUE ESTÁ SENDO PROPOSTO E QUAL É
SEU GRAU DE EXPECTATIVA.
->Neste caso tem 2 situações onde a primeira se refere a pacientes com situações
desfavoráveis localmente que tem expectativa elevada no seu tratamento
principalmente no quesito estético e, a segunda seria relacionada à pacientes que
apesar de ter boa condição local e sistêmicas apresentam situações psíquicas
onde é prudente não realizar cirurgias pois o prognóstico quanto a manutenção
da higiene pode ser precária ex: Parkinson, Alzheimer, demências, etc...
• SE O CIRURGIÃO-DENTISTA TEM EXPERIÊNCIA E
CONHECIMENTO SUFICIENTES PARA OFERECER O MELHOR
TRATAMENTO POSSÍVEL AO PACIENTE.
->Alguns casos de reabilitação oral demandam utilizam de diversas técnicas
relacionadas à diversas abordagens em odontologia e experiência profissional pode
ser um fator importante na resolução de casos complexos.

➔ DIRETRIZES FINAIS EM PLANEJAMENTO EM PRÓTESE PARCIAL
FIXA:
• Evitar soluções, projetos e próteses mirabolantes;
• Ouvir sempre o paciente antes de definir o tratamento;
• Compatibilizar o plano de tratamento com a idade/ saúde do
paciente;
• Enfatizar a importância da boca e dos dentes para a saúde geral;
• Ter várias opções de resolução protética;
• Auxiliar (sem induzir) o paciente na seleção do tipo de tratamento
com honestidade e profissionalismo;
• Não omitir que os procedimentos demandam tempo, são cansativos,
desconfortáveis, incômodos, desagradáveis, dolorosos, limitantes
funcionalmente e custosos;
• Adequar o planejamento e o plano de tratamento às possibilidades
financeiras do paciente.Distância
entre a base
do nariz
(subnásio) ao
mento
(gnátio)
Distância entre o canto do olho e a comissura labial
Para medir essa distância Willis ideou um compasso
em forma de letra "L", com uma pequena haste móvel, que
corre ao longo do corpo do compasso.
Para adequado uso do Compasso de Willis, segura-se
a haste longa, colocando a haste menor ao nível do canto do
olho, e a haste móvel, na altura da comissura labial e
imobiliza-se com o parafuso, para que se permita observar a
medida na régua, a qual, se encontra
grafada na haste longa. A distância assim
obtida, com o Compasso de Willis,
equivale à Dimensão Vertical de
Repouso.
A imagem à direita mostra a
medida da distância do canto externo do
olho até a comissura labial, a qual, deve
ser igual à distância vertical da base do mento à base do nariz com a mandíbula em repouso.

 Para conferir a DVR pode-se, também,
instruir que o paciente sentado na cadeira e
ereto, fique em posição ortostática (figura à
direita). Pedimos para o paciente umedecer os
lábios, deglutir e relaxar. Isto faz com que a
mandíbula vá para a posição de descanso
fisiológico (DVR)

 E, uma terceira maneira de conferir a DVR é solicitamos que o paciente pronuncie
repetidamente a letra “M”, enquanto que, com o auxílio do compasso de Willis, procuramos
medir a distância da base do mento à base do nariz, buscando com isso determinar a DVR,
pois, como se sabe, a mandíbula, após realizar a função fonética, volta imediatamente à
posição de repouso.
 Uma vez obtida a DVR utilizamos a seguinte fórmula:
DVR – DVO = EFL
 O Espaço funcional livre (EFL): é uma pequena distância intermaxilar que
corresponde ao deslocamento da mandíbula, da posição de dimensão vertical de repouso
para a dimensão vertical de oclusão, ou seja, é a diferença entre a dimensão vertical de
repouso (DVR) e a dimensão vertical de oclusão (DVO). Assim, DVR - DVO = EFL.
 Neste sentido, Yasaki em 1961 demonstrou que o espaço funciona livre podia variar
de 1 a 10mm dependendo do estado de relaxamento muscular do paciente. O valor médio
é de 3,3mm e, usualmente usamos o valor de 3mm.
 A dimensão vertical de que precisamos é a Dimensão Vertical de Oclusão para
montarmos nossos trabalhos protéticos. Assim, a DVR é apenas o início para chegar a DVO.
Se o espaço funcional livre é conhecido como sendo de 3 mm, então aplica-se a equação
abaixo para ter a dimensão vertical de oclusão (DVO).
Partindo da fórmula:
DVR-DVO= EFL
Temos que:
DVO=DVR – EFL como o EFL é cerca de 3mm
Assim:
DVO= DVR – 3mm
Exemplo de exercício 1:
 Uma paciente do sexo feminino com 64 anos, procurou a clínica
odontológica para confecção de Prótese Parcial Fixa com dentes extremamente
desgastados por bruxismo severo. Considerando o espaço funcional livre como
de 3mm e se a Dimensão Vertical de Repouso medida com o Compasso de
Willis for 50mm. Qual é a Dimensão Vertical de Oclusão?
Então conforme a fórmula:
DVO = DVR – EFL Se o EFL é 3mm e a DVR = 50mm
Basta substituir na fórmula: DVO= 50mm – 3mm
Assim, a resposta é DVO= 47mm
Exemplo de exercício 2:
 Um paciente do sexo masculino com 45 anos, procurou a clínica
odontológica para confecção de Próteses Parcial Fixa. Entretanto, o paciente
apresenta desgastes acentuados das faces oclusais de seus dentes devido a
erosão dentária. Considerando o espaço funcional livre como de 3mm e se a
Dimensão Vertical de Repouso medida com o Compasso de Willis for 52 mm,
isto implica que, a Dimensão Vertical de Oclusão ideal para o paciente é?
 Novamente, então, conforme a fórmula:
DVO = DVR – EFL Se o EFL é 3mm e a DVR = 52mm
Basta substituir na fórmula: DVO= 52mm – 3mm
Assim, a resposta é DVO= 49mm
Exemplo de exercício 3:
Considere a imagem à esquerda e sabendo que B=62 milímetros e responda: I- o que
representaria a igualdade entre A e
B (A=B) quando medida no
Compasso de Willis? Resposta:
DVR
II- Como obter a DVO
considerando neste caso o EFL de
3mm? Resposta:
 DVO= 62mm -3mm=59mm
III- Na medição da DVR os
dentes devem estar em oclusão? Resposta: Não pois a DVR independe da presença de
dentes e na sua mediação os dentes não devem estar em contato pois sua definição
é:
“DVR: é a posição da mandíbula em que os músculos elevadores e abaixadores estão em
equilíbrio.”
Um paciente com perda de Dimensão vertical de Oclusão apresenta um aspecto de
face envelhecida com o colapso do terço inferior da face. Causando uma desproporção deste
terço com os terços médio e superior da face. A imagem abaixo mostra uma divisão
harmônica entre os terços da face.

 Por sua vez a imagem abaixo mostra uma perda da dimensão vertical de oclusão com
redução da medida do terço inferior ocasionando um aspecto envelhecido, o qual, pode se
agravar em casos mais graves de perda de dimensão vertical de oclusão.

 Do mesmo modo, as imagens abaixo mostram na imagem a esquerda de ambas as
sequências pacientes com perda de DVO e a direita o aspecto harmônico e proporcional
com rejuvenescimento da face quando se restabelece adequadamente a DVO das pacientes.


ASSIM, A PERDA DE DIMENSÃO VERTICAL PODE ESTAR ASSOCIADA À
ATRIÇÃO ACENTUADA À PERDA DE CONTENÇÃO POSTERIOR.
• BRUXISMO E APERTAMENTO.
• EROSÃO: AÇÃO QUÍMICA DE ÁCIDOS DE ORDEM INTRÍNSECA OU
EXTRINSECA;

PERDA DE DIMENSÃO VERTICAL
ASSOCIADA TANTO AO DESGASTE
DENTÁRIOPOR ATRIÇÃOWUANTO À
PERDA DE SUPORTE POSTERIORONDE,
NÃO OBSSERVA-SE CONTATOS
OCLUSAIS BEM ESTABELECIDOS NO
SEGMENTO POSTERIOR BILATERAL.


De outro modo o aumento da Dimensão Vertical de Oclusão sempre está associado
a procedimento odontológicos seja reabilitação por coroas fixadas em dentes e implantes ou
durante atos cirúrgicos em casos de fraturas ou cirurgias ortognáticas um inadequado
posicionamento das arcadas em oclusão.
SINAIS E SINTOMAS apresentados por um paciente com diagnóstico de
aumento de dimensão vertical de oclusão (DVO):
→ FACE DEMASIADAMENTE ALONGADA
→ DOR MUSCULAR
→ SENSIBILIDADE DENTÁRIA DEVIDO AO TRAUMA
→ DIFICULDADE DE DEGLUTIÇÃO E MASTIGAÇÃO
→ ALTERAÇÃO DA FALA DEVIDO AOS CONTATOS DENTÁRIOS
As imagens abaixo mostram posicionamento oclusal inadequado por
restabelecimento protético ocasionando desde uma mordida aberta do dente 18 (notar ainda
que há falta de contato proximal devido a ausência do 16 e, também uma mordia aberta na
região anterior que dificultará a proteção dos dentes anteriores aos superiores nos
movimentos excursivos de protrusão e lateralidade.


1.3.1.2 SUPORTE LABIAL: refere-se ao reposicionamento correto dos
músculos orbiculares é essencial para a recuperação estética dos
pacientes na região anterior promovendo um adequado suporte labial
ao paciente.
Após a exodontia ocorre reabsorção óssea alveolar, a qual, devido a seu padrão de
reabsorção torna difícil restabelecer esteticamente a região anterossuperior.
Uma medida média padrão para o ângulo nasolabial é 90 graus para um adequado
suporte labial.

Assim, a reabsorção óssea maxilar se dá às expensas da tábua óssea externa e a
reabsorção óssea mandibular, ocorre às expensas de ambas as tábuas ósseas.

Deste modo, a
perda do suporte labial está
associada à uma perda de
estrutura tecidual na região
do rebordo
anterossuperior. Nestes casos, como o apresentado abaixo, pode ser necessária a realização
de cirurgias para enxerto ósseo ou conjuntivo. De outro modo, quando a cirurgia se encontra
contraindicada ou o paciente faz a opção por não realizar a cirurgia haverá a necessidade de
recomposição desta perda de suporte através de gengiva artificial seja de porcelana ou de
resina acrílica.

Paciente com
perda de estrutura
tecidual na região de
rebordo anterossuperior
reabilitado com prótese
fixa sobre implantes. A
higienização desta área
sempre será difícil.


1.3.1.3 LINHA DO SORRISO:em prótese total removível esta linha é denominada
LINHA ALTA DO SORRISO → é importante esteticamente pois revela a
quantidade da superfície vestibular dos dentes anterossuperiores que será
mostrada durante um sorriso forçado. Pode ser dividida em 3 categorias:
• Baixa
• Média
• Alta
• BAIXA: Pacientes que não mostram a região
cervical dos dentes anterossuperiores ao sorrir, os
quais, são classificados como portadores de linha
do sorriso baixa, em que 75% dos dentes são
visíveis. →Corresponde a 20% dos indivíduos.

• MÉDIA: Maioria dos indivíduos
(aproximadamente 70%) apresenta linha de
sorriso média, que mostra de 75 a 100% dos
dentes anteriores e todas as papilas gengivais.
• Quantidade de dentes anteriores visíveis
diminui com a idade, não apenas pelos desgastes
funcionais e/ou parafuncionais, mas também pela redução gradativa da tonicidade dos
músculos orbiculares.
• ALTA: Cerca de 10% dos indivíduos
mostram grande parte do tecido gengival na
região anterossuperior, sendo classificados como
portadores de linha do sorriso alta.
• Nessas situações, normalmente é necessário
um posicionamento da margem da
restauração dentro do sulco, a fim de esconder a cinta metálica das coroas
metalocerâmicas ou as margens escurecidas da dentina cervical decorrentes de
tratamentos endodônticos.
• Cuidados com o tecido gengival, uma vez que, uma pequena recessão decorrente
de lesão durante o preparo ou a moldagem pode ser responsável pelo insucesso
estético do trabalho.
• Preferível indicar próteses metalocerâmicas tipo collarless (sem cinta metálica na
face vestibular ou com ombro cerâmico vestibular) ou confeccionadas somente em
cerâmica, também conhecidas como metal-free. ➔ a fim de evitar problemas
estéticos devido à exposição da cinta metálica.
 ➔ LINHA DO SORRISO: em prótese total se refere à uma curva suavemente
ascendente formada pelos dentes naturais, a qual, acompanha a borda superior do
lábio inferior.
 Também pode ser definida como: LINHA DO SORRISO é uma curva
imaginária que passa pelas bordas incisais dos dentes superiores anteriores e
coincide com a curvatura da borda interna do lábio inferior.

Na figura acima a foto à esquerda → Se, de outro modo, os dentes posteriores superiores
assumirem uma aparência descendente, irão ocasionar um aspecto antiestético com o lábio
inferior e uma curva reversa ao arranjo anterior. Este aspecto é denominado Sorriso
Invertido. Na figura acima do lado direito temos um sorriso com a linha do sorriso
adequada acompanhando a curvatura da borda interna do lábio inferior.

1.3.1.4 CORREDOR BUCAL (TÚNEL DE SOMBRA): é o espaço existente
entre a superfície vestibular dos dentes posteriores e mucosa interna da
bochecha.

É importante salientar que, se o corredor bucal se encontrar invadido ou
inadequadamente ajustado (figura acima a esquerda), poderá haver traumas à
bochecha do paciente. Além disso, como observado na imagem acima, pode
proporcionar a aparência desagradável de muitos dentes na boca. Deste modo, o
corredor bucal confere suavidade e harmonia estética à prótese. Figura à direita
mostra um corredor bucal em harmonia com a estética do paciente.
1.3.1.5 LINHA MÉDIA: é uma linha imaginária unindo a glabela ao filtrum. 70% dos
indivíduos ocorre uma coincidência entre a
linha média determinada pelos incisivos e
uma linha imaginária que divide o filtrum.
→ É vertical em relação ao plano oclusal.
→ Tem grande importância estética pois
orienta o longo eixo dos incisivos centrais
superiores.


1.3.1.6 ALTURA INCISAL: refere-se à determinação da porção visível dos dentes
superiores com o lábio superior em repouso. Deve mostrar 2mm (EM MÉDIA).
Pessoas jovens, principalmente mulheres, podem
apresentar dentes naturais com uma porção visível
superior a 2mm e isto está relacionado à uma aparência
mais jovem. Se é natural do indivíduo deve e precisa ser
mantido. Entretanto, forçar uma altura incisal em
prótese e restaurações acima de 2mm pode criar uma aparência estética não muito favorável
na maioria dos indivíduos e comprometer a fonética.
A altura incisal ideal é de 2mm, entretanto em
homens ou com o avançar da idade devido a perda
da tonicidade dos músculos pode aparecer 1mm
sem comprometimento da estética.


Em pacientes acima dos 60 anos de idade a altura
incisal pode ficar encoberta pelo tubérculo do lábio
superior sem prejuízo estético devido a
hipotonicidade muscular.

1.3.2 ARTICULAÇÃO TEMPOROMANDIBULAR (ATM):
Cirurgião-dentista deve localizar as ATM’s por meio da palpação bilateral, na região
anterior aos tragos auriculares enquanto o paciente abre e fecha a boca.
→Neste exame, a identificação de
movimento assíncrono pode indicar
um deslocamento do disco que impede
um dos côndilos de fazer um
movimento de translação normal.
→A palpação auricular com leve
pressão anterior pode ajudar a
identificar possíveis distúrbios na
inserção posterior do disco. Se paciente relatar sensibilidade ou dor ao movimento → pode
ser indicativo de alterações inflamatórias nos tecidos retrodiscais, que são altamente
vascularizados e inervados
→ O estalido na ATM é muitas vezes perceptível
através da palpação auricular,
→Colocar as pontas dos dedos nos ângulos da
mandíbula do paciente permite a identificação até
mesmo de um clique mínimo, porque muito
pouco tecido mole fica entre as pontas dos dedos
→A palpação é melhor realizada bilateralmente e
simultaneamente. Isso permite que o paciente
compare e relate quaisquer diferenças entre os
lados esquerdo e direito.o clínico e o osso mandibular.
→ Uma abertura mandibular máxima resultando em menos
de 35mm do movimento interincisivo é considerado restrito,
pois a abertura média é superior a 50mm.
→ Movimento restrito na abertura pode ser indicativo de
alterações intracapsulares nas articulações.



→Qualquer desvio da linha média na abertura ou
fechamento é registrado. Os movimentos laterais
máximos do paciente podem ser medidos (normal é
de aproximadamente 12 mm).

PORTANTO, PARA A EXECUÇÃO DE UM TRABALHO DE PRÓTESE,
É NECESSÁRIO QUE O PACIENTE NÃO APRESENTE SINAIS E SINTOMAS
DE DISFUNÇÃO TEMPOROMANDIBULAR.




1.3.3 MÚSCULOS DA MASTIGAÇÃO:
A palpação muscular forneça informações apenas sobre o status quo (situação), no
momento do exame. De modo similar à ATM, a palpação é melhor realizada bilateralmente
e simultaneamente. Isso permite que o paciente compare e relate quaisquer diferenças entre
os lados esquerdo e direito.
→Na palpação dos músculos deve-se usar pressão leve. (Um bom indicativo de
quanto de pressão utilizar seria a quantidade de pressão que pode ser tolerada sem
desconforto na pálpebra fechada é uma boa medida comparativa).
→Se for relatada alguma diferença entre os lados esquerdo e direito, o paciente é
solicitado a classificar o desconforto como leve, moderado ou grave.
→Músculos masseter e temporal e outros músculos posturais relevantes são
palpados em busca de sinais de sensibilidade.

Palpação do músculo temporal


Palpação do músculo trapézio


Palpação do músculo masseter
Palpação do músculo
esternocleidomastóideo
→ PALPAÇÃO DO ASSOLHO BUCAL


PRINCIPAIS PONTOS DE PALPAÇÃO MUSCULAR:




A- CÁPSULA DA ATM
B- FIBRAS PROFUNDAS E
SUPERFICIAIS DO MASSETER
C- MÚSCULO TEMPORAL:
ANTERIOR E POSTERIOR
D- Vertex
E- Pescoço: nuca e base
F- Músculo
esternocleidomastóideo: inserção,
corpo e origem.
I- Tendão do Temporal
G- MÚSCULO PETERIGOIDEO MEDIAL
H- VENTRE POSTERIOR DO DIGÁSTRICO
J- MÚSCULO PTERIOGOIDEO LATERAL
1.4 EXAME INTRAORAL
A queixa principal do paciente, relatada durante a anamnese, deve ser avaliada neste
momento. Nesta fase inspecionam-se:
• Tecidos Moles;
• Dentes;
• Periodonto;
• Músculos;
• Relações oclusais.1.4.1 TECIDOS MOLES
 Avaliação deve começar pelos tecidos moles → mucosas, língua, bochechas, assoalho
bucal, trígono retromolar, lábio e demais tecidos devem ser palpados e inspecionados.
→ Prioridade do tratamento pode ser alterada na
presença de alguns tipos de lesões, como processos
neoplásicos ou, mais frequentemente, aftas ou lesões
herpéticas.





→Presença de depressões nas bordas
laterais da língua, representativas das
faces linguais dos dentes →
característica típica de apertamento
dentário.






Carcinoma de células
escamosas gengival
1.4.2 DENTES

 Deve-se proceder um exame minucioso dos dentes remanescentes, quanto aos
fatores decisivos no planejamento citados abaixo:
• Cárie e restaurações existentes;
• Alterações da faceta estética;
• Número e disposição dos dentes;
• Tamanho da coroa clínica;
• Vitalidade pulpar;
• Inclinação;
• Estética;
• Oclusão.

1.4.2.1 CÁRIE E RESTAURAÇÕES EXISTENTES: deve-se analisar minuciosamente
todos dentes acerca da presença de lesões cariosas e restaurações existentes antes de
seleciona-los como pilares de PPF.
 Deve-se verificar incidência de lesões de mancha branca, localização e profundidade
de cáries tanto através do exame clínico quanto através do exame radiográfico principalmente
o interproximal.
Lesões de mancha branca presentes em diversos dentes
principalmente na região cervical;










Radiografia interproximal mostrando múltiplas lesões interproximais em ambas
arcadas.



Pacientes de alto risco de cárie devem ser identificados previamente à execução de
uma PPF para prevenir insucessos.

→Cárie é a principal causa de insucesso de uma PPF. Sendo que a incidência de
cárie está relacionada tanto à higiene oral do paciente quanto a adaptação da
restauração.

- Higiene oral está relacionada tanto a manutenção de um controle periódico do
profissional quanto ao comprometimento do paciente com sua higiene oral

• Higiene é facilitada pelo planejamento profissional e execução de um espaço
apropriado na PPF para higiene do paciente, a qual, será realizada com
escovação e uso de fio dental.
Prótese fixa de 21 a 23 com espaço de
higienização onde se vê a utilização de
uma escova interdental.


→se um paciente é identificado como não sendo capaz de manter um nível adequado
de higiene oral há necessidade de o profissional estabelecer consultas periódicas com
um espaçamento de tempo individualizado de acordo com as necessidades do
paciente. Tanto mais frequente deve ser as consultas quanto pior o nível de
manutenção de sua higiene pelo paciente.

- Adaptação da restauração:
As peças protéticas por mais precisamente planejadas e executadas ainda são
dependentes das limitações relacionadas aos materiais e técnicas. Assim, sempre haverá uma
linha de cimento entre a restauração e o dente preparado, cuja espessura ideal deveria ser de
50 μm mas que se diz clinicamente aceitável até 120 μm.
• Maioria dos fracassos em PPF está associada ao desajuste ou falta de adaptação
marginal das peças protéticas levando à incidência de lesão cariosa.
Espaço interproximal incorretamente definido em PPF inferior onde, não há um
espaço apropriado para inserção do fio dental, dificultando a higienização do
paciente.



Imagem radiográfica em que se visualizam falhas nas coroas
protéticas, como falta de material, falta de adaptação marginal,
ausência de contato proximal e invasão do espaço biológico

Vistas de uma PPF fixa metalocerâmica com deficiência de adaptação marginal, 6
meses após a instalação.


• Se a desadaptação marginal estiver localizada intrasulcular devido à uma
extensão subgengival do preparo haverá alteração do periodonto com
dificuldade tanto na execução do preparo, moldagem, confecção de
provisórios e instalação da PPF quanto no controle posterior desta PPF.

 Muitas vezes devido a extensão intrasulcular de uma PPF, apenas no exame
radiográfico pode-se perceber o nível de desadaptação de uma PPF. Investigação
radiográfica acerca de queixa de paciente com sintomatologia dolorosa na região do
24 onde, constatou-se presença de raiz residual falha na adaptação marginal no 23 e
25 e sobrecontorno no 27.
• O mecanismo associado à incidência de cáries devido à falta de adaptação de
restaurações é relacionado à solubilização da linha de cimento existente que atua
como um agente interposto de preenchimento entre a coroa e o preparo ocupando
a região da falha de adaptação. Assim, quando este cimento é solubilizado
(dissolvido) deixa uma lacuna onde haverá o acúmulo do biofilme e, portanto,
propiciando a formação da lesão cariosa.


Falta de adaptação marginal das peças protéticas do 15 13 22 23 ocasionando lacunas,
as quais, possivelmente estavam preenchidas por um agente de cimentação que ao
se solubilizar deixou aparente as lacunas onde, houve o acúmulo de biofilme
propiciando a incidência de lesões cariosas.
• É DE FUNDAMENTAL IMPORTÂNCIA QUE A PELÍCULA DE CIMENTO
SEJA DE MÍNIMA ESPESSURA PARA UMA MÁXIMA RETENÇÃO DA PPF,
DE MANEIRA QUE POSSA SUPORTAR OS ESFORÇOS MASTIGATÓRIOS
FUNCIONAIS E EVENTUAIS HÁBITOS PARAFUNCIONAIS.
→ Quando o agente cimentante falha ocorre a “descimentação da PPF”, a qual, é um dos
principais fatores para recidiva de cáries em regiões de PPF.

Linha de cimentação espessa na região do dente 23 devido à falta de adaptação
marginal da coroa.



A imagem acima mostra que
houve solubilização tanto do
agente cimentante da coroa
do 23 como também afetou
o agente cimentante do
retentor intrarradicular
ocasionando a
descimentação que, por sua
vez, levou à instalação do
processo carioso
intrarradicular.


• Perfil de emergência das coroas e abertura das ameias cervicais: coroa deve emergir
reta do sulco gengival sem causar pressão no epitélio do sulco gengival, pois se
houver convexidade da área e acúmulo bacteriano poderá ocasionar ulcerações
resultando em inflamação gengival.
Em (A) tem o perfil de emergência
ideal direcionando o alimento
para longe do tecido gengival e
sem reter placa bacteriana. Em (B)
tem um sobrecontorno exagerado
que, apesar de não direcionar o
alimento e encontro ao tecido gengival promove acúmulo bacteriano e pressão no
sulcogengival. Em (C) há o subcontorno onde a forma coronária da restauração
direciona o alimento de encontro ao periodonto promovendo injúrias.

• O sobrecontorno é mais frequente em PPF e, geralmente está associado, ao preparo
dentário inadequado com desgaste insuficiente onde, o técnico em prótese dentária
se vê obrigado a aumentar a espessura externa da coroa a fim de garantir a espessura
adequada mínima para resistência e estética do material, entretanto, com os prejuízos
biológicos associado ao sobrecontorno.

Prótese parcial fixa exibindo sobrecontorno (perfil de emergência inadequado) na
superfície axial e espaço reduzido nas ameias cervicais com consequente inflamação
gengival.


Prótese parcial fixa exibindo sobrecontorno (perfil de emergência inadequado) e
espaço inadequado das ameias cervicais.


(B) e (C) próteses parciais fixas
anteriores e posteriores exibindo
espaço das ameias cervicais e
perfil de emergência axial
corretamente confeccionados.


PPF exibindo sobrecontorno
retendo sonda exploradora.
Notar o aspecto opaco da PPF e
comprometimento periodontal.
Este sobrecontorno resultará
independentemente do tempo
de execução da PPF, na
necessidade de confecção de
nova PPF.

→Ameias cervicais devem proporcionar espaços para acomodar as papilas gengivais
e facilitar a higienização. Uma inadequada pressão na papila gengival causa
alterações histológicas em todas as suas estruturas celulares e, consequentemente,
inflamação e lesão periodontal.


O contorno inadequado dasameias cervicais propicia acúmulo de biofilme promove
pressão na papila gengival impedindo a correta higienização da PPF.

→A falta de espaço para a papila gengival entre dois ou mais retentores, entre um
retentor e o dente vizinho ou por razões periodontais exige cuidados especiais
durante o preparo do término cervical para se obter uma distância mínima de 1 a 1,5
mm entre eles.


Dente a ser preparado para coroa total onde na distal mostra ausência de espaço
adequado para acomodar a papila gengival. Assim foi necessária intervenção para
restabelecer a distância de 1,5mm entre o término cervical do dente preparado e a
superfície mesial do dente vizinho.

1.4.2.2 ALTERAÇÕES DA FACETA ESTÉTICA DAS PPF:
- Durante o exame clínico intraoral deve-se ficar atento à possíveis alterações de contorno
da PPF, as quais, como anteriormente explicadas geralmente estão associadas à preparo
dentário inadequado, na grande maioria das vezes, com desgaste insuficiente, levando a
necessidade do técnico em aumentar a espessura externa da prótese a fim de se conseguir a
resistência necessária ao material e, também, estética. Assim, instaura-se um ciclo onde este
sobrecontorno, causa acúmulo de biofilme e pressão no periodonto levando a alterações
periodontais que irão exigir a substituição da PPF.
 Em PPF já instaladas na cavidade oral pode haver fraturas ou deslocamentos da
cerâmica seja por falhas mecânicas da PPF, traumas decorrentes de acidentes ou por
problemas oclusais. Assim durante o planejamento e construção de uma PPF em
metalocerâmica tem que se estabelecer um adequado suporte metálico para a cerâmica e,
estabelecer uma espessura mínima de material cerâmico entre 1 a 2mm para que tenha a
resistência e estética adequadas.
 Por sua vez, em prótese parcial fixa metaloplástica podem ocorrer alterações por
pigmentação da face estética, a qual, pode ter sido anteriormente confeccionada com resina
acrílica ou resina composta, desgaste por ação oclusão ou pelo uso mastigatório ao longo do
tempo, ação abrasiva por pasta dental ou pigmentações químicas por corantes.
 Em todos estes casos, quando se planeja apenas um reparo na face estética o material
de escolha sempre será uma resina composta.
Fratura da face cerâmica de PPF na
região de pôntico 12.



A fim de preservar o espaço para
higienização foram colocadas cunhas
de madeira na região das ameias
cervicais mesial e distal e uma matriz
metálica na região cervical do pôntico
12. Preservando o espaço para inserção
e passagem do fio dental. Além disso, para mascarar o fundo metálico foi utilizada
uma camada de resina opaca.
Resina composta aplicada onde, a
presença das cunhas preserva o
espaço para higienização da área.


Resina composta finalizada na região
do pôntico 12 da PPF utilizada como
reparo à fratura cerâmica.


Presença de fratura incisal em
metalocerâmica na região de 11
onde nota-se também um
defeito na cervical.


Fratura incisal reparada com
resina composta. Entretanto,
nota-se que não foi cogitado um
reparo na região cervical pois
não haveria espessura adequada
para o material e poderia
comprometer o tecido
periodontal. Neste caso é
perceptível que na região cervical não houve um planejamento para que tivesse uma
espessura adequada de cerâmica no local o que certamente contribui para o
desenvolvimento do defeito.

Alteração de cor da resina de uma prótese metaloplástica superior, 25 anos após
instalação. Reparada com resina composta na imagem à direita. Deve ser entendida
como um tratamento alternativo para a substituição de toda a PPF e somente
indicada se houver perfeita adaptação da estrutura metálica aos pilares.

Caso de reabilitação oral com PPF metaiocerâmica na região anterior e PPF’s
posteriores metaloplásticas, 20 anos após a cimentação. Como a única reclamação
do paciente era o desgaste da resina das próteses posteriores e ele não desejava trocá-
las, as facetas de resina foram desgastadas superficialmente e refeitas com resina
composta diretamente nas coroas.
1.4.2.3 ESTÉTICA:
Profissional deve conciliar expectativas estéticas do paciente e a possibilidade permitida para
o caso. Manter um diálogo explicativo ao paciente sempre é importante para conciliar as
ideias haja visto que estética não significa apenas escolher cor adequada dos dentes ou
recompor a forma do dente. A estética deve ser personalizada para cada indivíduo.
Deve-se considerar em uma visão individualizada ao paciente: forma, tamanho,
textura, cor, linha média, fundo escuro da boca, corredor bucal, grau de abertura das
ameias incisais, plano oclusal, qualidade do tecido gengival e necessidade ou não de
gengiva artificial.
PPF metalocerâmica anterior com
deficiências estéticas relacionadas
com os seguintes aspectos:
inadequação de contorno, forma,
proporção altura/largura e cor;
ausência de ameias incisais e perfil
de emergência; falta de
individualização entre as coroas;
eixo longitudinal incorreto; contorno gengival deficiente entre as coroas e pônticos.
Vista dos dentes preparados e do
condicionamento gengival para
obtenção de papilas.


Vista após a cimentação da prótese metalocerâmica esteticamente aceitável.

1.4.2.4 OCLUSÃO:
Deve ser analisada clinicamente e através dos modelos de estudo montados em
articulador semi-ajustável, constituindo-se, também em um dos principais fatores causais de
falhas em PPF. Durante a análise da oclusão deve-se buscar identificar sinais de mobilidade
dentária, perda óssea, contatos oclusais prematuros que podem desencadear tanto
pericementite quanto ocasionar a falha da PPF através dos deslocamentos de coroas e
retentores. Deve-se salientar que, na maioria das vezes em próteses fixas extensas apenas um
retentor pode falhar e permitir a infiltração de fluidos orais, solubilização do agente
cimentante, desenvolvimento do biofilme oral e instalação de um processo carioso que a
depender da posição deste pilar pode comprometer toda a PPF.
O diagnóstico, plano de tratamento e prognóstico deve considerar a verificação da
posição de Relação Cêntrica mesmo em prótese reabilitadas previamente em máxima
intercuspidação habitual a fim de remover contatos prematuros intensos, análise de facetas
de desgaste na superfície dental, histórico de fraturas, perda de dimensão vertical de oclusão
a fim de determinar se há necessidade ou não de que as superfícies oclusais sejam reabilitadas
em metal para que a PPF não venha a falhar por fratura da cerâmica. Além disso, deve-se
avaliar a necessidade de implementar uma terapia por placa oclusal a fim de evitar danos pós
tratamento.
Paciente apresentando desgaste
dentário severo com perda de
dimensão vertical de oclusão.
Notar a intensa perda de
estrutura dentária no sentido
gengivo-oclusal.
Vista oclusal da reabilitação oral
com prótese com faceta estética
vestibular em cerâmica e cobertura
oclusal metálica a fim de se evitar
complicações futuras seja pelo
intenso desgaste dos inferiores
proporcionado por uma cobertura
oclusal cerâmica ou por fraturas na
cerâmica proporcionados por
hábitos parafuncionais.
Vista frontal do caso finalizado
com a placa oclusal
posicionada a fim de evitar
danos tanto á prótese quanto
aos dentes inferiores sobretudo
à noite devido à hábitos
parafuncionais (bruxismo).
➔ O EQUILÍBRIO DOS COMPONENTES DO SISTEMA
ESTOMATOGNÁTICO, O QUE PODE SER ALCANÇADO ATRAVÉS DE:
• próteses com contatos oclusais bilaterais simultâneos dos dentes posteriores;
• posição de trabalho (MIH ou RC) compatível com o caso clínico a ser
realizado;
• guia lateral pelos caninos, sempre que possível;
• guia anterior pelos incisivos durante o movimento protrusivo;
• ausência de contato oclusal no lado de não trabalho nos dentes posteriores;
• oclusão equilibrada sem sintomatologia nasATMs;
• dimensão vertical de oclusão restabelecida ou corretamente mantida.

• Manifestação clínica
de contato prematuro
patogênico realizado
erroneamente entre o
22, o qual, era uma
coroa de porcelana
com tratamento
endodôntico e núcleo
metálico fundido os e
os dentes 32/33 durante a lateralidade para o lado esquerdo. Ocasionando a fratura
radicular do elemento 22.

Imagem radiográfica mostrando o
elemento 22 com tratamento
endodôntico, núcleometálico fundido de
grandes proporções (pode ter
contribuído para fraturo em associação
ao contato prematuro) , presença de
coroa cerâmica com sinal de falta de
adaptação na região cervical,
provavelmente devido ao deslocamento
do núcleo pós-fratura. E seta indicando
a região da fratura radicular próximo à
crista óssea distal.

Paciente apresentando na consulta inicial mordida aberta anterior com contatos
estabelecidos apenas em molares onde, foi constatado um aumento da dimensão
vertical de oclusão. Neste caso, após a análise dos modelos de estudo montados em
articulador semi-ajustável poderia ser proposto um desgaste seletivo a fim de
restabelecer a guia protrusiva em dentes anteriores e guia lateral em caninos ou em
função em grupo. Durante a análise dos modelos poderia ser indicado algum
acréscimo restaurador ou protético para restabelecer o contato oclusal ou facilitar o
restabelecimento das guias.
Desoclusão pelo canino em
lateralidade denominada
Guia Canina onde, observa-
se demarcada na superfície
palatina do canino superior a
trajetória realizada pelo
canino inferior o que, proporciona a desoclusão dos demais dentes.
Vista frontal de paciente com
desoclusão pelos caninos 13 e 43 (Lado
de trabalho) → lado direito.
Acarretando a desoclusão completa do
lado de balanceio → lado esquerdo.
A Guia Canina é sempre desejável em função do comprimento radicular do canino
frente aos demais dentes, sua posição no arco lateralmente e por minimizar as ações
musculares. O ideal é que durante a Guia Canina sejam desocluídos todos os dentes
sejam do lado de trabalho ou de balanceio. Todavia, se o paciente possuir uma
desoclusão em grupo, a qual é denominada Função em Grupo, configura-se também
tanto como um aspecto fisiológico normal quanto uma possibilidade de tratamento
onde criar uma Guia Canina seja difícil sem grandes alterações dentárias. Na Função
em Grupo, um grupo de dentes de segundo-molar até canino tocam-se,
simultaneamente, desde o começo do movimento, desocluindo os dentes do lado de
balanceio. Existe a possibilidade de um paciente apresentar fisiologicamente Guia
Canina de um lado e Função em Grupo do outro lado o que não precisa e não deve
ser alterado na ausência de condições patológicas.
Função em grupo (lado de
trabalho), onde observa-se
a trajetória desenvolvida
pelos dentes inferiores no
movimento de lateralidade

Foto clínica mostrando
Função em Grupo do lado
esquerdo de um paciente com
contatos simultâneos de 23 24
25 26 27 e 33 34 35 36 37. De
modo ideal, este movimento
deve ser capaz de desocluir os
dentes do lado de balanceio que neste movimento será o lado direito do paciente.
DEFINIÇÕES BÁSICAS:
LADO DE TRABALHO: É O LADO PARA O QUAL A MANDÍBULA SE
MOVIMENTAR EM LATERALIDADE, ONDE AS CÚSPIDES DO MESMO
LADO SE RELACIONAM.
LADO DE BALANCEIO: É O LADO OPOSTO AO LADO DE TRABALHO,
DURANTE O MOVIMENTO DE LATERALIDADE (O LADO CONTRÁRIO
PARA O QUAL O PACIENTE EXECUTAR O MOVIMENTO) ONDE AS
CÚPSIDES DE NOMES DIFENRES ADOTAM UMA RELAÇÃO DE
ALINHAMENTO.

Guia Anterior → Incisivo
inferior deslizando na
concavidade palatina do
incisivo superior com
desoclusão de todos os dentes
posteriores.

 Imagem clínica de vista de perfil de paciente
executando o movimento protrusivo e exibindo Guia
Anterior.





Posição de topo da Guia anterior onde o contato dos incisivos centrais superiores
com os incisivos inferiores promove a desoclusão de todos os dentes posteriores.
Contatos demarcados com carbono
durante a trajetória dos incisivos
inferiores pela concavidade palatina
dos incisivos superiores. Nota-se a
homogeneidade destes contatos
fisiológicos durante a protrusão
DEFINIÇÕES BÁSICAS:
PROTRUSÃO: MOVIMENTO QUE A MANDÍBULA FAZ NO SENTIDO
PÓSTERO-ANTERIOR.
GUIA ANTERIOR ou GUIA INCISIVA: OCORRE QUANDO NO MOVIMENTO
DE PROTRUSÃO, OS DENTES INFERIORES ANTERIORES DESLIZAM
PELA CONCAVIDADE PALATINA DOS DENTES ANTERIORES
SUPERIORES DESOCLUINDO OS DENTES POSTERIORES.
EXEMPLO COMO AJUSTAR A OCLUSÃO DE 1 DENTE RESTAURADO NO
CASO É RESINA, MAS PODERIA SER UM LAMINADO QUE SERIA
IDÊNTICO:
Para uma prótese parcial fixa ou uma
restauração terem sucesso a longo
prazo o dentista deve aprender a
realizar um adequado diagnóstico
oclusal. Quando um dente como o 21
deste caso apresenta um padrão de
desgaste acentuado toda cautela é
necessária para não classificar o caso como SIMPLES e a restauração falhar
repetidamente por fratura durantes movimentos excursivos. Além disso nota-se que
o 22 apresenta uma forma atípica côncava incisal que denota já um padrão atípico de
desgaste oclusal.
 Restaurar um dente nestas
condições sem interpretar a oclusão
por mais perfeita esteticamente que
seja vai ocasionar o insucesso pela
falha oclusal. Restauração em
resina composta executada. Neste
caso, em particular, o mesmo se aplicaria para um laminado cerâmico, exceto pelo
padrão de falha caso não se realize o ajuste oclusal que tende a variar entre fratura
do laminado e deslocamento por descimentação quando do contato oclusal
inadequado.
Colocação da tira de carbono interposta
entre os dentes superiores e inferiores
para aferição dos contatos.


Demarcação do contato em MIH.
Dica técnica: nunca demarcar MIH e
contatos excursivos com cores idênticas
de carbono. Neste caso foi demarcado
com a cor vermelha. Notar que apenas o
dente restaurado apresenta contato em
MIH, dentes adjacentes não apresentam
Demarcação da trajetória de contato em
protrusão da guia anterior. Nota-se que
além de haver a sobreposição do contato
de MIH foi utilizada a cor preta do
carbono para diferenciar a trajetória
excursiva do contato de MIH e,
novamente dentes adjacentes não
apresentam contato também na trajetória excursiva.
→ Manter uma restauração nestas condições seria condenar a mesma ao insucesso,
além de poder gerar algum acometimento no dente ou em seu antagonista.
Posição de topo da guia anterior,
exibindo contato apenas no dente
restaurado. A posição de topo sendo
executada somente pela restauração
também é um fato agravante para o
insucesso da restauração.



Após o ajuste oclusal observa-se
harmonia de contatos em protrusão.
Todavia embora não exemplificado em
fotografias para este caso haveria
necessidade de checar os movimentos
laterais para certificar de que não um
contato deletério sobre o dente
restaurado nestas condições.

Aspecto frontal da guia anterior em
posição de topo restabelecida. Notar
que o profissional deixou a posição final
apenas no 11, talvez para garantir uma
maior longevidade á restauração.


1.4.2.5 NÚMERO E DISPOSIÇÃO DOS DENTES:
→A DISPOSIÇÃO DOS DENTES REMANESCENTES NO ARCO É MAIS
IMPORTANTE QUE SUA QUANTIDADE.
→ A FERULIZAÇÃO (ESPLINTAGEM OU CONTENÇÃO) DE DENTES visa a
minimizar a ação das forças que agem nos sentidos vestíbulo-lingual e mésio-distal.
→EM PRÓTESES EXTENSAS E/OU EM
DENTES PILARES COM PERDA DO
SUPORTE ÓSSEO, O IDEAL É QUE no
mínimo um dente de cada segmento do arco
(incisivos, caninos e dentes posteriores)
participe da prótese, o que é mais
importante que o número de pilares
existentes para ocorrer estabilidade.



→O SENTIDO DE MOVIMENTAÇÃO
VESTIBULOLINGUAL DOS
DENTES POSTERIORES (PLANO
SAGITAL), CANINOS (PLANO
LATERAL) E INCISIVOS (PLANO
FRONTAL)TORNA-SE UM
FATOR DETERMINANTE NO
PLANEJAMENTO.

UMA PRÓTESE QUE
ENVOLVA DENTES PILARES
EM DOIS OU MAIS PLANOS
REDUZ O EFEITO DA
MOBILIDADE INDIVIDUAL
DE CADA DENTE, POR
CAUSA DA ESTABILIDADE
PROPORCIONADA PELA
PRÓTESE. A UNIÃO DESSES
PLANOS FORMA UM
POLÍGONO DE ESTABILIZAÇÃO OU SUSTENTAÇÃO* DENOMINADO
POLÍGONO DE ROY.
→ NO CASO DE ESPAÇOS EDÊNTULOS EXTENSOS OU
POSICIONAMENTO DESFAVORÁVEL DOS DENTES REMANESCENTES,
deve-se também considerar a possibilidade de colocação de implantes para distribuir
melhor a carga mastigatória entre dentes e/ou implantes.
 MUITA ATENÇÃO EM PRÓTESES PARCIAIS
FIXAS QUE NECESSITEM SUSBTITUIR
CANINOS → SE TIVER QUE SUBSTITUIR O
CANINO E OUTRO DENTE ADJACENTE O
IDEAL É CONSIDERAR A INDICAÇÃO DE
IMPLANTES.

PLANO FRONTAL
1.4.2.6 INCLINAÇÃO DPS DENTES PILARES:
→ A inclinação dos dentes em decorrência de perdas dentárias resulta em uma desarmonia
na posição dos dentes remanescentes.
→ Para viabilizar, uma via de inserção adequada para a prótese e uma restauração biológica
e mecanicamente aceitável em dentes inclinados pode ser necessário:
• ameloplastia dos dentes vizinhos; (realizar desgaste nas faces proximais dos
dentes vizinhos removendo zonas de retenção ao longo de eixo de inserção da
prótese)
• procedimentos ortodônticos;
• confecção de coroas telescópicas;
• encaixes de semiprecisão;
• tratamento endodôntico com finalidade protética seguido da confecção de
núcleo
Inclinação acentuada para mesial do
segundo pré-molar em decorrência da
ausência do primeiro pré-molar. É
impossível preparar os 2 dentes segundo
o longo eixo dos mesmo e conseguir um
único eixo de inserção da PPF

Vista dos dentes pilares preparados em que
se observa o paralelismo obtido através do
maior desgaste da face mesial do segundo
pré-molar.

Múltiplos preparos para coroas que
necessitarão ser unidas para maior
estabilidade dos dentes pilares. Todavia
como o longo eixo dos dentes é
diferente houve a indicação de coroas
telescópicas em ouro para conseguir paralelismo do longo eixo de inserção.

 Coroas telescópicas em ouro
cimentadas proporcionando um único
eixo de inserção para a prótese. Notar
que o término do preparo será na coroa
telescópica

PPF final cimentada onde foram
incluídos pônticos em balanço na
região de 14 e 15 o que é uma estratégia
não usual, arriscada e não
recomendada. O exemplo é para
ilustrar apenas as coroas telescópicas.


1.4.2.7 TAMANHO DA COROA CLÍNICA:
→ PARA QUE UMA RESTAURAÇÃO DESEMPENHE SUA FUNÇÃO, É
IMPRESCINDÍVEL QUE PERMANEÇA IMÓVEL NO DENTE PREPARADO.
→ O TAMANHO DA COROA CLÍNICA ESTÁ DIRETAMENTE
RELACIONADO COM O GRAU DE RETENÇÃO E ESTABILIDADE DA
RESTAURAÇÃO PROTÉTICA.
→ PARA MAXIMIZAR RETENÇÃO EM COROAS CURTAS PODE SER
REALIZADO:
• SULCOS E CANALETAS NAS PAREDES AXIAIS DO PREPARO; →
obrigatoriamente tem que obedecer ao mesmo eixo de inserção da prótese.
• CIRURGIA PERIODONTAL PARA AUMENTO DE COROA CLÍNICA.

➢ UMA COROA CLÍNICA É CONSIDERADA CURTA QUANDO SUA ALTURA É
MENOR QUE SUA LARGURA.
- Ocorre mais frequentemente em molares inferiores.

➢ A ALTURA MÍNIMA DE UM DENTE PREPARADO DEVE SER DE 4
MM, A FIM DE PROVER RETENÇÃO E ESTABILIDADE A PRÓTESE.
➢ MOLAR E PRÉ-MOLAR
COM COROA CLÍNICA DE
ALTURA REDUZIDA ONDE
FOI CONFECCIONADO
CANALETAS PARA
AUMENTAR A RETENÇÃO




























Aspecto clínico e radiográfico de dente com necessidade de restabelecimento das
distâncias biológicas em distal onde, aproveitou-se para realizar um aumento da
coroa clínica. A dica é realizar as medições previamente a cirurgia com auxílio de
uma sonda periodontal para saber exatamente a necessidade cirúrgica do paciente.


Aspecto transcirúrgico onde mostra a medição novamente sendo realizada durante o
ato cirúrgico com auxílio de sonda periodontal garantindo assim que a quantidade
de osso a ser removida será a exata para a necessidade do paciente.

Aspecto clínico após a cicatrização mostrando o resultado cirúrgico obtido e após a
cimentação da coroa protética. Aspecto radiográfico final mostrando o
reestabelecimento das distâncias biológicas em distal.



1.4.2.8 VITALIDADE PULPAR:
→ Dentes que serão selecionados como pilares de PPF devem passar por teste de vitalidade
pulpar para evitar complicações por intercorrências futuras. O ideal pela simplicidade é usar
de testes térmicos que são simples de realizar e, podem classificar os dentes como: vitais,
inflamados ou necrosados.
→A resistência de um dente despolpado é reduzida significativamente. O mecanismo de
redução da resistência do dente é multifatorial e está associado a:
• A polpa dental juntamente com o ligamento periodontal é responsável pela
hidratação dental e, portanto, a desvitalização do dente implica em uma redução drástica da
hidratação dentária. Deste modo, o dente fica mais susceptível à fraturas, sobretudo,
radiculares.
• Por sua vez, a abertura coronária para acesso endodôntico e a respectiva
instrumentação endodôntica removem uma quantidade significativa de estrutura dental seja
de esmalte e principalmente dentina, fragilizando toda a estrutura dentária remanescente.
• A desvitalização dental também reduz a elasticidade da dentina e modifica o limiar
de excitabilidade devido à perda de neuro-receptores pulpares permitindo que o dente sofra
sobrecargas além de sua capacidade estrutural de resistência antes que mecanorreceptores
respondam ao estímulo o que permite que o dente sofra danos extensos antes de provocar
qualquer sintomatologia.
Assim, dentes desvitalizados devem ser cuidadosamente analisados antes de serem indicados
como pilares de próteses parciais fixas sobretudo de espaços extensos.

Aspecto clínico e radiográfico de um caso de PPF cuja planejamento foi inadequado
com sequência de procedimentos que levaram à perdas dentais tais como: colocação
de retentores intrarradicular de amplas proporções em 14 e de mínima extensão
radicular em 15 associado a prótese em balanço a distal em região de molar cuja
incidência de forças é grande. Além do comprometimento periodontal entre 14 e 15.
1.4.3 PERIODONTO
Pacientes que procuram tratamento podem ser divididos em 2 grupos:
• PACIENTES QUE NÃO PERTENCEM AO GRUPO DE RISCO À
DOENÇA PERIODONTAL → se tiver inflamação deve estar confinada apenas à
gengiva marginal.
• PACIENTES QUE PERTENCEM AO GRUPO DE RISCO À DOENÇA
PERIODONTAL → sinais clínicos de intensidade variável: mobilidade; migração;
tecido gengival flácido, avermelhado e muitas vezes sem contorno adequado; perda
óssea (localizada ou generalizada) de graus diversos.
- Portanto é necessário, previamente ao tratamento reabilitador através de PPF, identificar a
qual grupo o paciente (com ou sem risco) e, se com risco sé enquadra-se em um nível de
baixo, médio ou alto risco.

Aspecto clínico e
radiográfico de
paciente sem risco a
doença periodontal.


Aspecto clínico e radiográfico de paciente sem risco a doença periodontal.

• TODOS PACIENTES NECESSITAM DE CONTROLE DE PLACA:
• PACIENTE SEM RISCO -> pode iniciar tratamento protético precocemente.
• COM RISCO -> necessita tempo maior no controle de placa para verificar a
resposta tecidual ao preparo prévio da boca.
Como medida motivacional e educativa ao paciente pode utilizar evidenciador de placa.
(ENTRETANTO HÁ RISCO DE MANCHAR PROVISÓRIOS, RESTAURAÇÕES E
PRÓTESES!!!)

Uso de agente evidenciador de placa.

PRINCIPAIS ASPECTOS A SEREM OBSERVADOS RELACIONADOS AO
PERIODONTO EM UM TRATAMENTO REABIITADOR PROTÉTICO:
• Exame de profundidade de sondagem;
• Índice de sangramento;
• Envolvimento de furcas;
• Distâncias biológicas;
• Recessão gengival;
• Índice de placa;
• Mobilidade;
• Exsudato.



1.4.3.1 EXAME DEPROFUNDIDADE DE SONDAGEM
Exige o uso de uma sonda milimetrada.







A sonda deve ser alinhada com a face do dente a ser
examinado e inserida suavemente dentro do sulco ou
bolsa.

Para cada dente devem ser feitas seis medidas: distal, centro e mesial nas faces vestibular e
palatina ou lingual.
As limitações do exame de sondagem periodontal se referem à:
- possibilidade de excesso de pressão exercida pelo profissional;
- ao fato que o trajeto da bolsa possa ser sinuoso, ou seja, não uma trajetória em linha reta.
- medidas de profundidade não são relacionadas à atividade atual da doença periodontal mas
representam a sua atividade passada.

A detecção do nível de inserção permite que se avaliem a gravidade da lesão
estabelecida na área e as perspectivas de terapia:
• Bolsas com a sua base na junção amelodentinária → a existência de tecido
hiperplásico (bolsa falsa)→ não implica perda de tecido ósseo.
• Presença de bolsas profundas → existência de nichos (reservatórios de bactérias
patogênicas) → facilita contaminação das outras áreas da cavidade bucal.




1.4.3.2 ÍNDICE DE SANGRAMENTO
APÓS A REMOÇÃO DA SONDA ESPERA-SE DE 10 A 20 SEGUNDOS→
OBSERVAR SE TEM SANGRAMENTO PROVENIENTE DO SULCO/BOLSA.
Importante índice de inflamação marginal pois demonstra alterações patológicas gengivais.
Alerta para dificuldades durante procedimentos restauradores/protéticos -> reconstruções,
moldagens, cimentações.
A resolução do processo inflamatório leva a uma contração gengival que acarretará uma
alteração da altura da gengiva marginal, o que pode levar à uma exposição das margens da
coroa.
Sangramento gengival após sondagem

ESTÁGIOS DA DOENÇA PERIDONTAL
GENGIVITE Periodontite leve Periodontite moderada Periodontite avançada
 É diferente do sangramento espontâneo
que pode indicar problemas gengivais ou
sistêmicos.




1.4.3.3 EXSUDATO:
 Presença de exsudato proveniente da bolsa indica atividade da doença periodontal.


1.4.3.4 RECESSÃO GENGIVAL
Afeta a quantidade de mucosa ceratinizada.
Influencia na estética -> recessão em dentes anteriores pode resultar em grandes problemas
estéticos quando o paciente apresenta uma linha alta do sorriso.



1.4.3.5 ENVOLVIMENTO DE FURCAS:
Requer avaliação radiográfica e o emprego da sonda de Nabers.
Dentes com envolvimento de furca devem ser avaliados quanto a:
• Grau de envolvimento das furcas
• Complexidade do tratamento restaurador
• Presença de cáries
• Custo
• Gravidade da destruição
• Possibilidade de restauração
• Manutenção



- GRAU DE ENVOLVIMENTO DAS FURCAS:
Grau de envolvimento das furcas:
I- Perda horizontal de tecido de suporte, não excedendo
1/3 da largura vestibulolingual do dente afetado.
II- Perda horizontal que excede um terço da largura do
dente, mas não envolve toda a largura vestibulolingual.
III- Perda horizontal que envolve toda a largura do dente
afetado, comunicando as faces vestibular e lingual.



- COMPLEXIDADE DO TRATAMENTO RESTAURADOR:
-> Em casos unitários pode-se optar por tratar o paciente mantendo a lesão de furca;
-> Em casos de PPF’s extensas ou de reabilitação oral, a manutenção da lesão pode
representar um risco desnecessário;
-> Em alguns casos, a manutenção do dente com envolvimento de furca -> pode ser a
única solução para evitar prótese removível;
-> Deve-se sempre analisar a relação custo/benefício de se preservar o dente ou a raiz ou
optar por sua extração e pela posterior colocação de implante ou outro tipo de prótese.

 Dente com envolvimento de furca




Imagem após a remoção da coroa.

Imagem após a hemisecção do dente.




Imagem da coroa final com “tunelização” que
permite o paciente higienizar a região da furca.

Imagem
clínica e
radiográfica
de lesão de
furca







Imagem da secção radicular com exodontia da raiz mésio-vestibular.


Imagem radiográfica, clínica em uma visão palatina e em uma visão vestibular da
coroa final posicionada onde foram mantidas as raízes disto-vestibular e palatina.



Aspecto clínico e radiográfico de dente com lesão de furca.

Imagem da secção radicular onde optou por remoção da raiz distal e restauração da
raiz mesial com coroa.
- PRESENÇA DE CÁRIES:
-Tratamento de cáries em região de furca é complexo, principalmente quando envolve o seu
teto.
- Deve-se avaliar a profundidade da lesão e a sua relação com a estrutura óssea evitando-se
áreas de invasão tecidual.
- Cada caso deve ser avaliado individualmente.
Aspecto clínico e
radiográfico apresentando a
evolução de lesão de furca
onde instalou-se um
processo carioso na região
de furca.






Aspecto clínico e radiográfico de lesão de furca em molar superior, o qual, é mais
complexo devido à presença de 3 raízes. A imagem mostra a evolução da lesão
cariosa.

- GRAVIDADE DA DESTRUIÇÃO:
Quando há uma grande destruição dos tecidos de suporte, envolvendo ou não as porções
apicais das raízes, ou afetando dentes adjacentes, a extração normalmente é indicada.




Dente com histórico prévio de
tunelização mas sem acesso
para higienização






Imagem radiolúcida na região da
fura e perda óssea vertical nos
dentes vizinhos.






Visão transcirúrgica
evidenciando o envolvimento de
furca classe III.





Autores “tentaram” realizar uma
restauração na região da furca utilizando
cimento de ionômero de vidro
modificado com resina fotoativado.

Imagem radiográfica 1 semana após a
“restauração” com cimento de
ionômero de vidro modificado com
resina.


3 meses depois evidencia-se
presença de supuração na região.





Imagem radiográfica 5 meses após a
“restauração” mostrando progressão da
perda óssea.



9 meses após a “restauração” evidencia-
se a perda óssea progressiva na região da
furca.


Visão transcirúrgica após 9 meses da
“restauração” inicial onde os autores
constataram a falha do procedimento e
optaram por exodontia.




- POSSIBILIDADE DE RESTAURAÇÃO:
Deve-se avaliar a possibilidade de restauração da unidade dentária após o tratamento da
furca, seja por manutenção, separação ou remoção de uma ou mais raízes.
Raízes separadas de um molar podem não se tornar bons pilares para uma PPF, mas com
frequência podem constituir um excelente apoio sob extremidades livres de prótese parcial
removível das Classes I e II, eliminando a influência do suporte mucoso.
Visão clínica do dente 46 com
envolvimento de furca.






Aspecto radiográfico da região
dos dentes 45 46 47 evidenciando
perda óssea vertical entre o 45 e 46
atingindo sobretudo a raiz mesial
do 46.



Dente 46 após endodontia e
remoção da raiz mesial.


Vista vestibular e oclusal da coroa definitiva cimentada onde mostra que existe um
apoio sobre o dente 45 e espaço para higienização através de escova interdental.




- MANUTENÇÃO:
O tratamento das furcas deve sempre levar
em conta a possibilidade de um controle
posterior adequado pelo paciente e pelo
profissional.

O tratamento deve permitir tanto o cuidado
do paciente referente a higiene quanto a
possibilidade de o profissional dispor de
instrumental adequado para acessar todas
as áreas durante as consultas de
manutenção.




- CUSTO:
Um elemento pilar de prótese com envolvimento de furca pode exigir tratamento
endodôntico, cirurgia periodontal e núcleo intrarradicular, além da coroa, o que, representa
um custo elevado para o paciente e, dependendo do prognóstico do caso deve-se considerar
a possibilidade de realizar a exodontia e implante, sobretudo em casos com prognóstico ruim.
Em casos de espaço edêntulo extenso e onde o paciente não possui a capacidade de arcarcom os custos elevados de uma terapia por implante o ideal, em casos de prognóstico ruim
ou duvidoso pode ser exodontia e prótese removível.
Assim, a decisão de qual tratamento será mais adequado para cada caso depende também das
possibilidades financeiras do paciente.










Caso extenso de reabilitação
oral onde, optou-se por
exodontia da raiz disto
vestibular do dente 16.
Vista da PPF Instalada. Note que o
caso exige cirurgia e tratamento
endodôntico prévio seguido de
reconstrução por núcleo, provisórios e
a PPF, o que, tem um custo elevado.
Imagem clínica radiográfica do dente 16 após a reabilitação oral estar
devidamente instalada há 18 anos.
1.4.3.6 MOBILIDADE:
O exame subjetivo da mobilidade é
executado com o cabo do espelho
bucal apoiado em uma face e um dedo
ou outro instrumento apoiado na face
oposta.
-> mobilidade é um sinal e não uma patologia.
Pode ser classificada em:
Grau 1-> quando o movimento do dente é de 0 a 1 mm
em direção horizontal;
Grau 2 -> quando o movimento é maior que 1 mm na
direção horizontal;
Grau 3 -> quando ocorre movimento vertical e horizontal do dente.

Principais causas da mobilidade são:
• Perda de suporte ósseo -> doença periodontal
• Trauma Oclusal:
-> Primário: forças oclusais excessivas
-> Secundário: elemento dentário apresenta mobilidade em relação a forças oclusais normais
por causa da redução de suporte periodontal.
• Inflamação periapical;
• Traumas agudos (acidentes);
• Fratura radicular;
• Reabsorção radicular,
• Cistos, tumores, neoplasias malignas...



1.4.3.7 ÍNDICE DE PLACA:
Paciente pode ser classificado subjetivamente de acordo com
a quantidade de placa presente em: (Importância mais
epidemiológica).
Placa ausente / Nível baixo / Nível médio / Nível alto
Do ponto de vista clinico, a resposta do paciente a sua
quantidade de placa é mais importante:
Uma grande quantidade de placa na ausência de
sangramento é menos significativa do que uma
pequena quantidade acompanhada de
sangramento gengival.
Uso de evidenciador -> aspecto motivacional ao
paciente.
Atualmente, o índice de placa é apenas um referencial do grau de higiene e colaboração do
paciente.

Todavia em pacientes com alto nível de
doença periodontal como a imagem ao
lado é necessário implementar um
controle prévio da cavidade oral antes de
propor medidas de evidenciação de placa
pois nestes casos o biofilme oral é
aparente através do cálculo salivar.






1.4.3.8 DISTÂNCIAS BIOLÓGICAS:
É importante a presença de uma
faixa adequada de mucosa
ceratinizada em caso de
procedimentos restauradores
maior ou igual a 2mm.
-> Procedimentos de preparo,
moldagem e cimentação são
extremamente dificultados e
raramente são executados sem algum sangramento quando essa faixa de tecido não
existe ou encontra-se muito estreita.


->Aumento da possibilidade de
ocorrência de recessão gengival e
exposição precoce da cinta metálica de
coroas metalocerâmicas ou do próprio
término cervical, se mucosa
ceratinizada menor que 2mm.
-> Faixa de mucosa ceratinizada com largura menor do que 2 mm são mais
propensas a recessão e inflamação.



Imagens clínicas de paciente com faixa de gengiva inserida menor que 2mm que foi
tratado através de enxerto para recuperação de uma faixa adequada de gengiva
inserida.

1.4.4 EXAME DA ÁREA EDÊNTULA:
Exame não deve se restringir aos dentes e tecido periodontal.
-> Avaliação da área edêntula é importante sobretudo em casos que envolvam estética,
sobretudo região anterossuperior.
-> Avaliar as características do rebordo e a possível necessidade de correção cirúrgica com
finalidade protética.
-> Pode ser necessário remover tecido gengival para adequar a dimensão do pôntico. De
outro modo, algumas vezes, apenas um condicionamento do tecido gengival pode solucionar
o problema estético.









Paciente com ausência de dentes de 12 a 22 com inserção de implantes na região de
12 e 22.



Enceramento com demarcação do limite gengival com lápis. Suave escavação da área
do pôntico com broca esférica. A escavação também pode ser realizada com bisturi.
-> DICA: NESTA FASE ANTES DE ESCAVAR, MOLDA O ENCERAMENTO.
ENTÃO, REMOVE O ENCERAMENTO.


Prensagem do provisório no modelo de
gesso.




Provisório parafusado nos implantes
causando ligeira pressão tecidual. Notar
“branqueamento” da gengiva devido à leve
pressão tecidual.

Vista oclusal/incisal da região protética
após 10 meses em posição, sem os
provisórios.



Prótese definitiva em zircônia fixada após
3 meses.




Prótese definitiva em posição após 10
meses da instalação definitiva.




Vista frontal ou vestibular dos
sulcos formados após 10 meses
em posição.
Dica: é parafusar lentamente e
gradativamente em posição
durante 15 minutos -> até
gengiva assumir a forma sulcada
sem isquemia.

Em alguns casos pode ser necessário fazer aumento cirúrgico do rebordo, seja por enxerto
ósseo ou por enxerto gengival, para minimizar a grande reabsorção do osso alveolar.
-> Quando não se planeja remover ou acrescentar no rebordo -> resultado pode ser
insatisfatório.

Imagem de região edêntula de pré-molar onde foi realizado enxerto.

1.5 EXAME RADIOGRÁFICO
 O exame radiográfico é importante para o diagnóstico, plano de tratamento e
prognóstico em prótese parcial fixa à medida que fornece informações importantes sobre:
• lesões ósseas;
• raízes residuais;
• corpos estranhos;
• quantidade e qualidade óssea;
• anatomia radicular;
• qualidade de tratamento endodôntico.

• Neste sentido a radiografia panorâmica: permite uma visão geral do estado da
dentição e dos tecidos duros -> informação muito útil, principalmente, em casos
extensos.
->Ideal ter a panorâmica já na consulta inicial.



Após a consulta inicial e avaliação via radiografia panorâmica solicita-se as radiografias
periapicais, as quais, fornecem mais detalhes sobre as áreas de interesse.
A radiografia periapical dever ser realizada preferencialmente pela técnica do paralelismo ->
evita distorções.
A radiografia periapical permite visualizar: altura da crista óssea, lesões periapicais incipientes,
qualidade do tratamento endodôntico, comprimento dos núcleos e proporção coroa-raiz...



Imagem radiográfica
panorâmica onde,
posteriormente, foi
solicitada uma radiografia
periapical para obtenção
de informações mais
detalhadas da região de
molares inferiores do lado
direito.

Por sua vez, as radiografias interproximais, são úteis na avaliação da adaptação de próteses
antigas e recidivas de cáries e permitem maior precisão na visualização da crista óssea, em
virtude da angulação utilizada.


Após a visualização das imagens periapicais foi
solicitado ao paciente radiografias
interproximais a fim de ter mais detalhes da
adaptação de restaurações e nível da crista
óssea.
De outro modo, a Tomografia computadorizada de feixe cônico (cone beam computed
tomography) é uma técnica de imagem que possui grande vantagem pela visualização em 3D,
permitindo a observação de tecidos duros ou mineralizados, como o tecido ósseo.
Assim, a tomografia computadorizada de feixe cônico é empregada no planejamento da
colocação de implantes e/ou enxertos, no planejamento ortodôntico, na avaliação das
estruturas ósseas da ATM e na determinação de variações anatômicas...
Imagem tomográfica com guia
em posição.
Vista oclusal da mandíbula com
as marcações dos cortes
tomográficos (linhas amarelas e
azul).



Imagem panorâmica: marcações em azul mostram os cortes selecionados das áreas
para avaliação da altura e espessura óssea.
Imagem em 3D.






Série de corte da tomografia onde, a imagem
