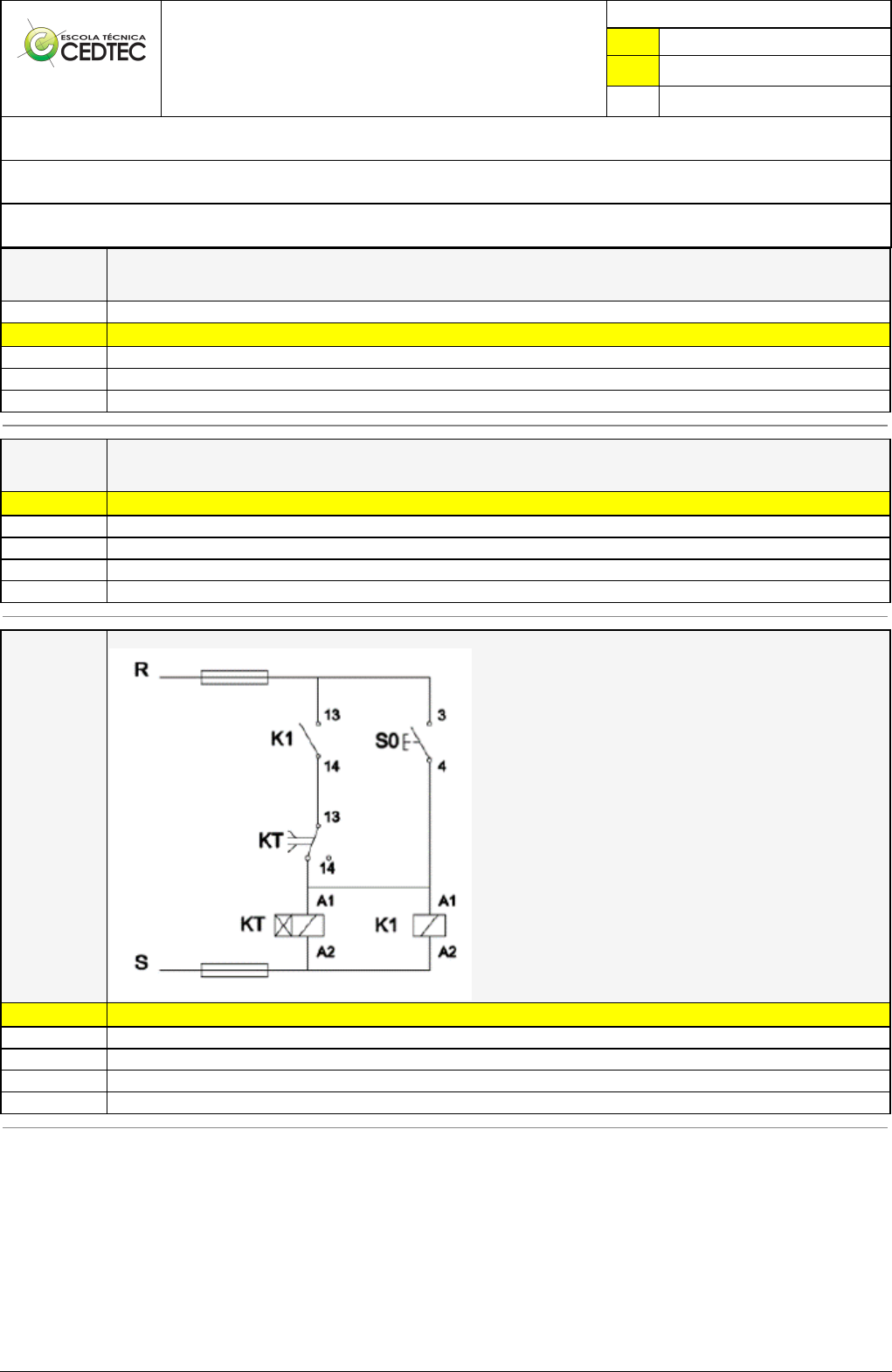

Pincel Atômico - 15/12/2024 11:46:41 1/4
MARCELA
NASCIMENTO SOUTO
Exercício Online (EAD)
Atividade finalizada em 14/12/2024 19:38:04 (3103188 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
COMANDOS ELÉTRICOS [1029158] - Avaliação com 10 questões, com o peso total de 10,00 pontos [capítulos - Todos]
Turma:
Curso Técnico: Eletrotécnica - Grupo: EAD - 02/24 - EAD ELE [113127]
Aluno(a):
91577545 - MARCELA NASCIMENTO SOUTO - Respondeu 10 questões corretas, obtendo um total de 10,00 pontos como nota
[349960_165220]
Questão
001
Chave de comutação eletromagnética composta de contatos principais para serem usados nos acionamentos de máquinas e
equipamentos elétricos de potência e contatos auxiliares com pequena capacidade de corrente para realizar auto-retenção (selo),
sinalização etc. Esse dispositivo usado em comandos elétricos é:
O reostato
X O contator
A botoeira
O contador de impulsos
A válvula pneumática
[349960_165198]
Questão
002
Para se medir tensão, corrente, potência, fator de potência e frequência, utilizam-se, respectivamente, os seguintes instrumentos:
X Voltímetro, Amperímetro, Wattímetro, Cossímetro e Frequencímetro.
Fasímetro, Amperímetro, Potenciômetro, Fasímetro e Frequencímetro.
Amperímetro, Voltímetro, Wattímetro, Frequencímetro e Fasímetro.
Voltímetro, Amperímetro, Potenciômetro, Fasímetro e Frequencímetro.
Voltímetro, Amperímetro, Wattímetro, Potenciômetro e Frequencímetro.
[349960_7786]
Questão
003
Pressionando-se a botoeira de pulso S0. O contator realiza qual procedimento ?
X K1 liga e desliga
Nenhuma das respostas anteriores (Obs: KT temporizador retardo na energização)
K1 nem liga e nem desliga (não acontece nada)
K1 trepida (ou fica ligando e desligando continuamente)
K1 liga e sela (ou permanece fechado)
Pincel Atômico - 15/12/2024 11:46:41 2/4
[349960_59172]
Questão
004
Considerando que este amperímetro indique 4A, o valor real da corrente pode variar entre:
3,92 e 4,08 A.
3,9 e 4,1 A.
X 3,985 e 4,015 A.
3,2 e 4,8.
3,8 e 4,2 A.
[349960_165219]
Questão
005
O digrama elétrico da figura abaixo representa um circuito de comando e força de um motor elétrico M. A botoeira que liga o referido
motor está representada por:

X S1
K1
F1
S0
F2
[349961_13656]
Questão
006
Com relação aos diagramas de potência e comando abaixo, é correto afirmar que:
Pincel Atômico - 15/12/2024 11:46:41 3/4
A função de Q2 é proteger o motor contra sobrecargas.
F2 é um relé térmico.
F2 é um fusível.
X Q1 é um disjuntor termomagnético.
M1 é um motor monofásico.
[349961_10983]
Questão
007
Com relação aos diagramas de potência e comando abaixo, é correto afirmar que:
S0 aciona o contator K1.
K1 e K2 só estarão acionados simultaneamente se S1 e S2 estiverem acionadas.
S1 aciona o contator K2.
K1 e K2 podem ser acionados simultaneamente
X Antes de inverter o sentido de giro, é necessário desligar o motor.
[349961_7790]
Questão
008
São considerados elementos principais de comandos eletromecânicos já que permitem o controle de elevadas correntes por meio de
um circuito de baixa corrente. Também são caracterizados por atuarem como chave de operação não manual, eletromagnética, com
uma única posição de repouso, capaz de estabelecer, conduzir e interromper correntes em condições normais do circuito. É constituído
de uma bobina que, quando é alimentada, cria um campo magnético no núcleo fixo que atrai o núcleo móvel que fecha o circuito.
Cessada a alimentação da bobina, é interrompido o campo magnético, provocando o retorno do núcleo por molas.
Diante do exposto, pode-se afirmar se tratar de que equipamento?
Botoeira NA e NF
X Contator
Disjuntor de força
Disjuntor motor
Relé termomagnético
[349959_165224]
Questão
009
Os contatos NA e NF de um contator são identificados por um par de números. Numa partida direta, utiliza-se um “contato de selo”
quando a chave acionadora do comando é do tipo sem retenção (botoeira). Desse modo, a opção que identifica os contatos que podem
ser utilizados para realizar o ‘contato de selo’, é:
31 e 32 ou 21 e 22
21 e 22 ou 13 e14
3 e 4 ou 31 e 44
X 13 e 14 ou 43 e 44
43 e 44 ou 31 e 32
Pincel Atômico - 15/12/2024 11:46:41 4/4
[349959_165234]
Questão
010
Identifique o tipo de chave de partida referente aos circuitos de potência e de comando a seguir.
Chave de partida compensadora
Chave de partida com sincronismo
X Chave de partida com reversão
Chave de partida direta
Chave de partida estrela-triângulo
