 Prezados Postos Autorizados,

Os componentes Q3, Q4 e Q5 citados neste Boletim, podem ser solicitados no
Telecontrol através do código 714564 - TRANSISTOR AO3401 1.4W (SMD) (SOT23),
para PCI Principal cód. 713036 e 713437.

 Informamos que nos casos em que a TV PH24M LED A2 apresentar problema de
“Não liga” (tendo os 12V na fonte), ou de “TV permanece somente em stand-by” e o sinal
“PWR-ON/OFF” na PCI Principal estiver nível alto, a causa pode ser o mau funcionamento
dos mesmos nas posições Q3 ou Q5.

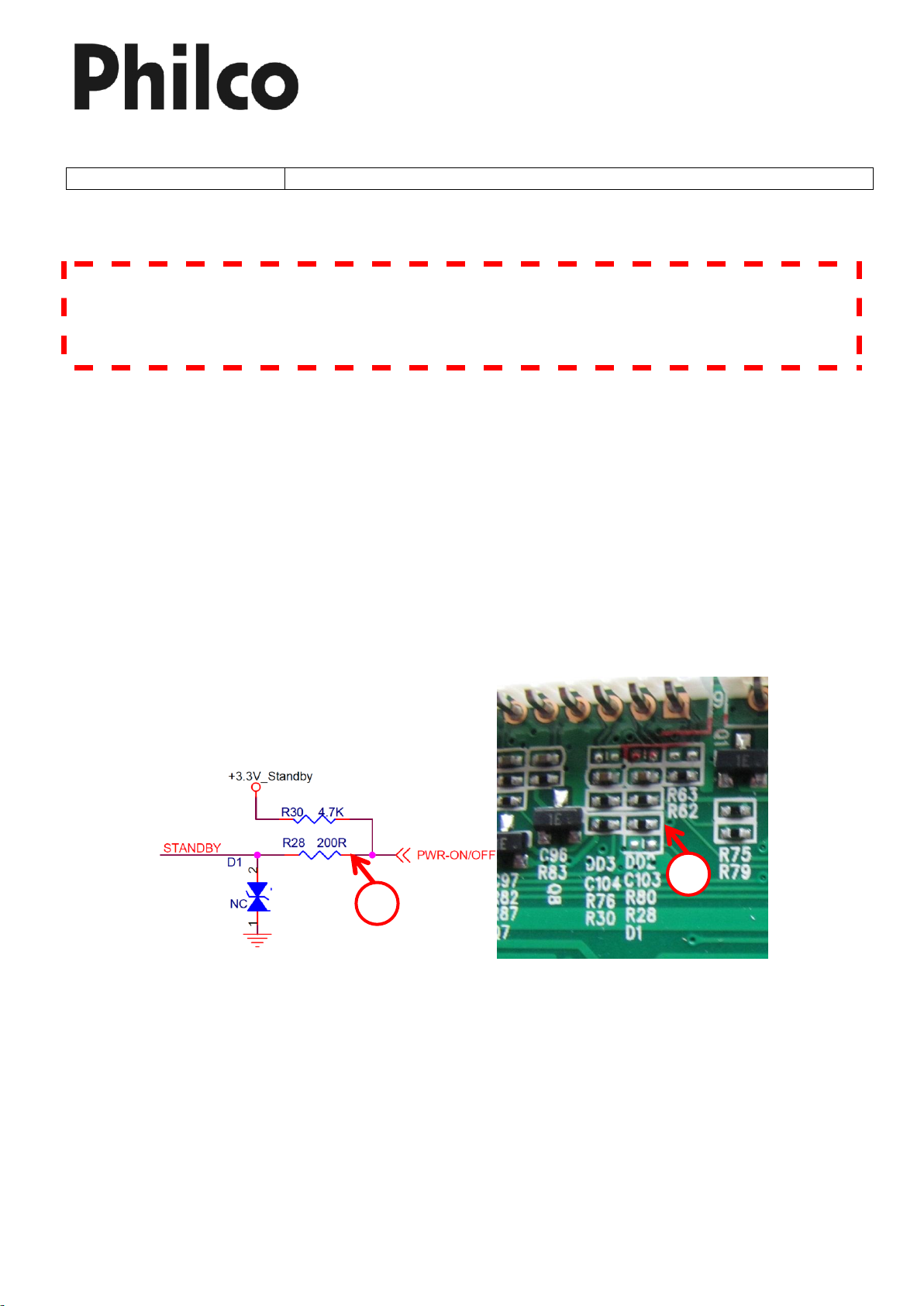

 Para identificar o componente responsável, é necessário checar primeiramente o sinal
“PWR-ON/OFF” que pode ser verificado ao medir a tensão entre o R28 e um Ponto GND
qualquer, o qual deve apresentar aproximadamente 2,5V. Se nessse ponto a tensão for
Zero, a causa do defeito não será nem o Q3 ou o Q5.






 Estando o sinal PWR-ON/OFF em nível alto (~2,5V), seguir verificando as tensões no
Q3 e posteriormente no Q5.






BTAV_13-008.REV.0 RESOLUÇÃO DE DEFEITOS – TV PH24M LED A2
1
1


BOLETIM INFORMATIVO TÉCNICO
 2










Caso não apresente 12V no ponto 2, substitua o Q3. Caso esteja OK, verifique o ponto
3 e se não apresentar 5V, substitua o Q5.
Para os casos em que “ao ligar a tela permanece branca”, a causa pode ser o mau
funcionamento do Q4, que pode ser verificado ao medir o ponto 4, onde deve ser observado
uma tensão de aproximadamente 5V.


2
2
3
3


BOLETIM INFORMATIVO TÉCNICO
 3









Em caso de dúvidas, entrar em contato pelo telefone 0800-415300, ou enviar e-mail
para suporte.tecnico@britania.com.br.
Elaborado pelo Depto. de Assistência Técnica.
Joinville, Julho de 2013.
