Atividade Prática Final


INSTRUÇÕES:

❖ Esta Atividade contém questões totalizando 10 (dez) pontos;
❖ Você deve preencher dos dados no Cabeçalho para sua identificação:
o Nome / Data de entrega.
❖ As respostas devem ser digitadas abaixo de cada pergunta;
❖ As respostas devem conter os cálculos;
❖ Ao terminar salve o arquivo no formato PDF ou DOC;
❖ Envio o arquivo pelo sistema no local indicado;
❖ Em caso de dúvidas consulte o seu Tutor.
❖ Use o Multisim Online para fazer a atividade https://www.multisim.com




Aluno(a):

Data:
ELETRÔNICA BÁSICA
1 - Exercite seus conhecimentos com esse exercício complementar. OBJETIVO: Praticar os conheci-
mentos adquiridos sobre retificação e multiplicação de tensão com diodos e capacitores. Use diodos e
capacitores para fazer com que a tensão de saída seja contínua e 4 vezes maior que a tensão de pico de
entrada (tensão de entrada é alternada). Use os aparelhos de aferição como osciloscópio e voltímetro
para projetar o circuito quadruplicador de tensão e mensurar as tensões de saída.


https://www.multisim.com/




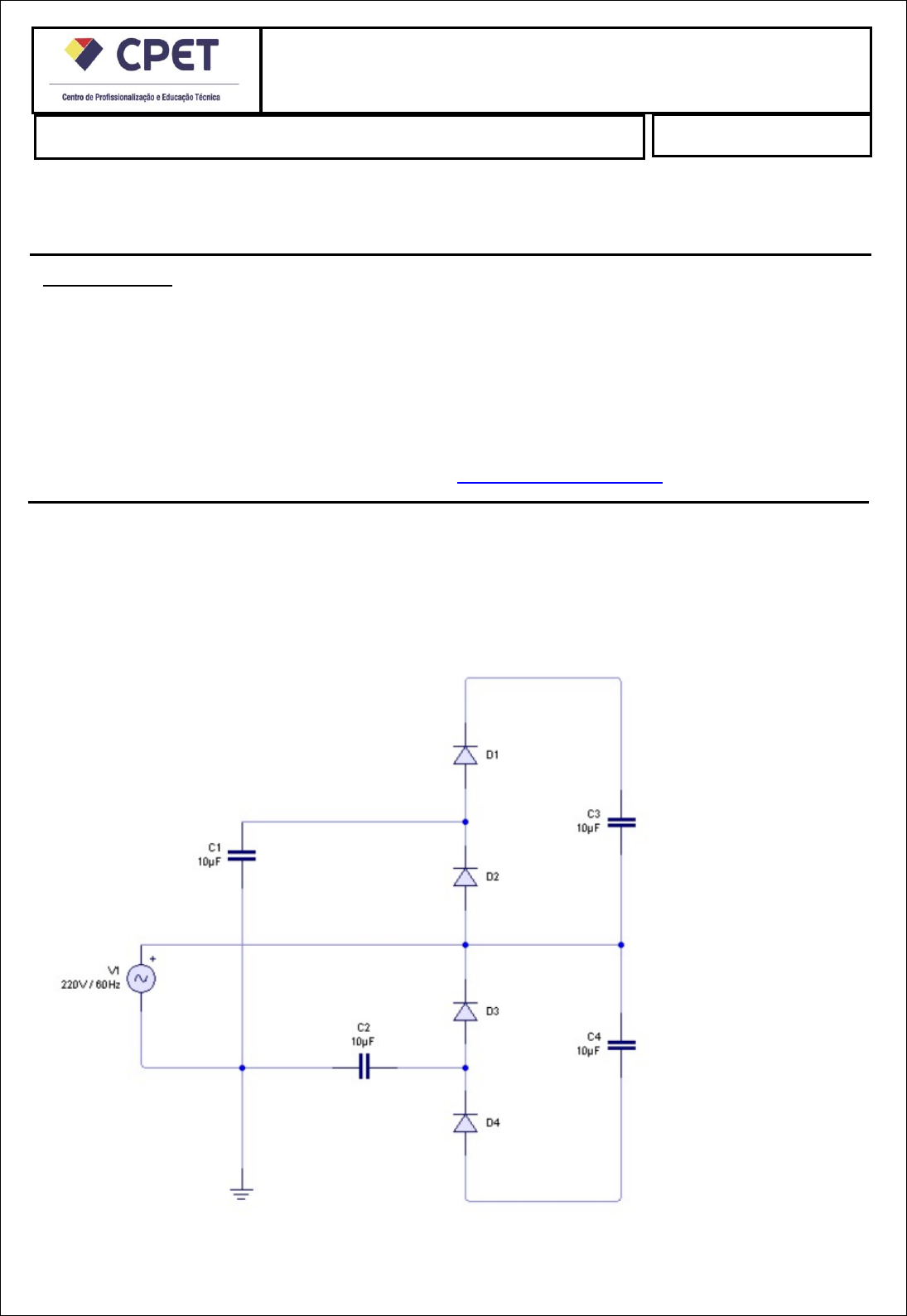

O circuito é, em efeito, um quadruplicador de tensão, a tensão de saída deve
ser medida entre o positivo de C3 e o negativo de C4, ela é uma tensão continua
cujo valor é quatro vezes a amplitude da tensão alternada de entrada.
Funcionamento do quadruplicador de tensão
Podemos começar a analisar o circuito com o retificador de meia onda formado
pelo capacitor C1 e o diodo D2, a tensão nele será continua positiva de valor
, sendo Vs a tensão eficaz da fonte de corrente alternada.
Temos também outro retificador de meia onda que deixa passar os semiciclos
negativos, formado por D3 e C2. A tensão no capacitor C3 será continua nega-
tiva e de valor:

Em ambos casos, tendo em vista a queda de tensão nos diodos, de aproxima-
damente 1 V.
Agora, temos outro retificador de meia onda formado por D1 e C3, que deixa
passar os semiciclos positivos desde D2 para carregar ao capacitor C3, porém,
agora a tensão continua em C3 é o dobro da tensão em C1:

O mesmo ocorre com o retificador de meia onda formado pelo diodo D4 e o ca-
pacitor D4, obtendo-se , então, a tensão continua medida na
saída do circuito é:

O circuito é um quadruplicador de tensão, e a saída é quatro vezes a amplitude
da tensão alternada de entrada. A tensão de saída deve ser medida entre o ter-
minal positivo de C3 e o terminal negativo de C4.
Como medida de segurança e para evitar ultrapassar os limites dos instrumen-
tos de aferição comerciais (podendo eles resultar destruídos), é recomendável
não utilizar a tensão de rede, pois, a tensão de saída pode atingir um valor de
1200 V, tornando-se muito perigoso este experimento.




Com uma tensão de entrada de 12 Vca a tensão de saída será de aproximada-
mente 60 Vcc e poderemos comprovar de maneira segura que o circuito funciona.



	Funcionamento do quadruplicador de tensão
