Aluno (a): Kennedy Santana Almeida Data: 16 / 12 / 2024_.
Projeto Prático em Eletrotécnica IV
Projeto Prático em Eletrotécnica I - ELE
NOTA:Projeto Prático
INSTRUÇÕES:
 Esta Avaliação contém 1 (um) trabalho, totalizando 10 (dez) pontos;
 Você deve entregar o projeto solicitado com os seguintes dados:
o Nome / Data de entrega.
 Envie o arquivo pelo sistema no local indicado;
 Em caso de dúvidas consulte o seu Tutor.
Neste Projeto Prático o aluno assimilará um Escopo de serviços executados por profissionais de Eletro-
técnica no mercado na área de subestações.

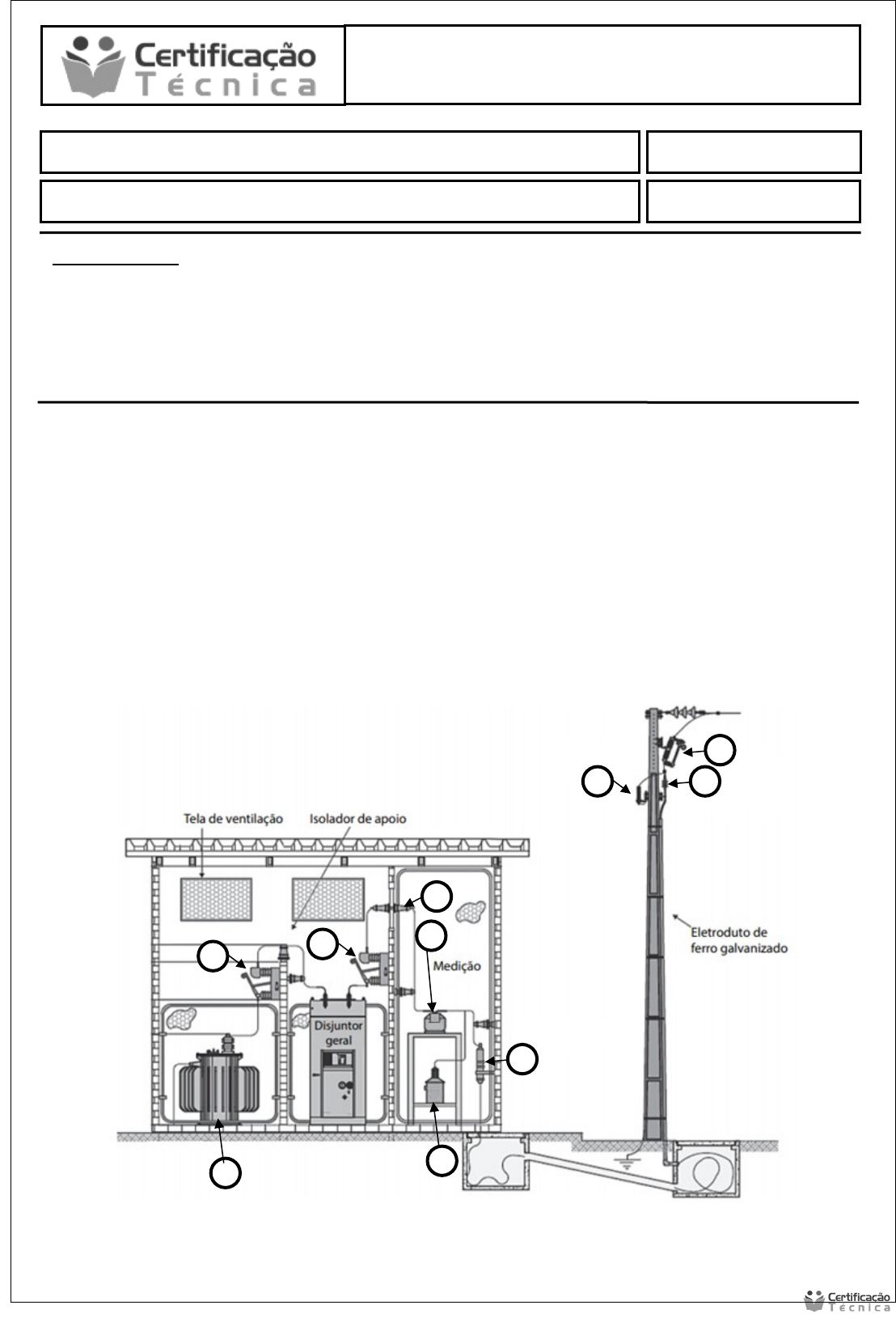

Neste projeto iremos auxiliar na implementação de uma subestação consumidora abrigada de
500 kVA.
Questão 1. Utilizando os conhecimentos adquiridos no curso, preencha a tabela 1 e fazendo um orça-
mento (mostrando as referências) de quanto seria a construção dessa subestação para um cliente em
potencial:
9
61
81
81
6
71
1
5
61
41
3121
11
Projeto Prático em Eletrotécnica I - ELE
Nome do Equipamento Preço estimado Fonte
1 Chave fusível 100A 15 kV 310,50 Copafer Materiais elétricos LTDA
2 Para- raios polimérico 12kV 188,90 Copafer Materiais elétricos LTDA
3 Terminação polimérica 15kV
externa mufla .
197,75 Copafer Materiais elétricos LTDA
4 Terminação polimérica 15kV
Interna mufla .
161,40 Copafer Materiais elétricos LTDA
5 TP – transformador de poten-
cial 15kV
1200,00 Copafer Materiais elétricos LTDA
6 TC- transformador de corrente
15 kV
500,00 Copafer Materiais elétricos LTDA
7 Bucha de passagem 15 kV 365,50 Copafer Materiais elétricos LTDA
8 Chave seccionadora c/ carga /s
base .
1800,00 Copafer Materiais elétricos LTDA
9 Transformador de 500 kVA 22980,15 Solano Transkav Equipamentos elétricos .
TOTAL: 27704,20
Detalhes dos Equipamentos
• Chave fusível 100A 15 kV: Utilizada para proteção contra sobrecorrente.
• Para-raios polimérico 12kV: Protege a subestação contra surtos de tensão.
• Terminação polimérica 15kV: Usada para finalizar os cabos de alta tensão em ambientes in-
ternos e externos.
• Transformador de potencial (TP) 15kV: Utilizado para medir e monitorar a tensão.
• Transformador de corrente (TC) 15kV: Utilizado para medir a corrente elétrica.
• Bucha de passagem 15kV: Permite a passagem segura de condutores elétricos através de bar-
reiras.
• Chave seccionadora c/ carga /s base: Permite o isolamento de circuitos para manutenção.
• Transformador de 500 kVA: Transforma a tensão de alta para média ou baixa tensão para
distribuição de energia.
