Painel Meus cursos CURSOS FUNEC Graduação - EAD Aluno EAD JUNÇÕES DE TURMA
Circuitos Elétricos II AVALIAÇÕES PROVA
Iniciado em Wednesday, 26 Jun 2024, 12:08
Estado Finalizada
Concluída em Wednesday, 26 Jun 2024, 13:22
Tempo
empregado
1 hora 13 minutos
Avaliar 42,00 de um máximo de 60,00(70%)
Questão 1
Completo
Atingiu 0,00 de 3,00
Questão 2
Completo
Atingiu 3,00 de 3,00
Um circuito no domínio dos fasores tem 220 ∠30° V aplicados sobre dois componentes em série: um resistor de 30 Ω e
uma bobina com impedância de 30∠40° Ω. Marque a opção que representa, respectivamente, a tensão sobre o resistor
e a tensão sobre a bobina.
Escolha uma opção:
a. 155,6 ∠0° V; 155,6 ∠90° V
b. 110,0 ∠30° V; 110,0 ∠120° V
c. 216,7 ∠-38° V; 244,2 ∠85° V
d. 117,0 ∠10° V; 117,0 ∠50° V

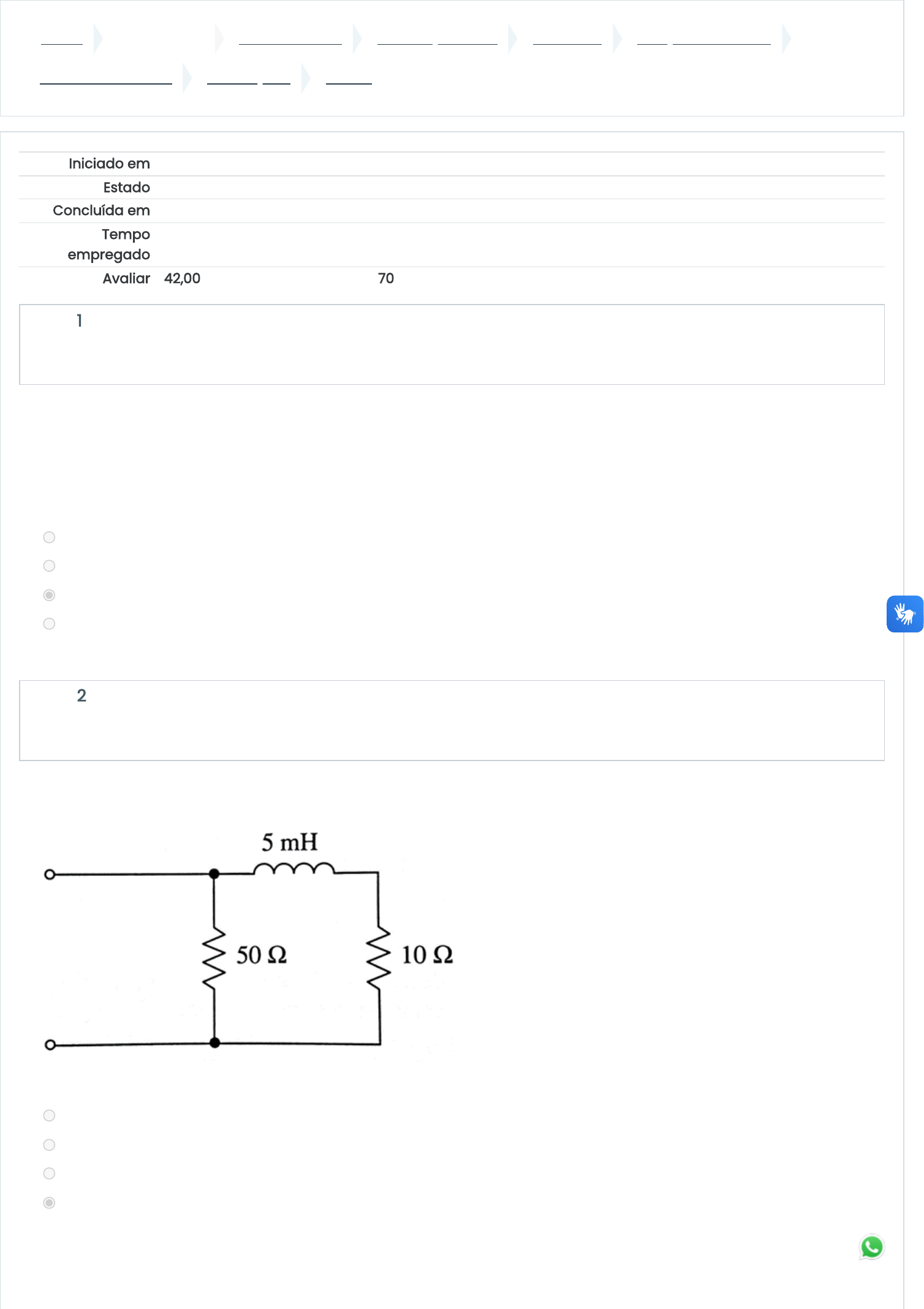

Qual o fator de potência para o circuito da figura a seguir, considerando uma frequência de 400 Hz?
Escolha uma opção:
a. 0,93 adiantado
b. 0,62 atrasado
c. 0,99 atrasado
d. 0,77 atrasado
26/06/2024, 13:23 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=628661&cmid=15641 1/8
https://ava.funec.br/my/
https://ava.funec.br/course/index.php?categoryid=10
https://ava.funec.br/course/index.php?categoryid=17
https://ava.funec.br/course/index.php?categoryid=19
https://ava.funec.br/course/index.php?categoryid=77
https://ava.funec.br/course/view.php?id=1275
https://ava.funec.br/course/view.php?id=1275#section-4
https://ava.funec.br/mod/quiz/view.php?id=15641
Questão 3
Completo
Atingiu 3,00 de 3,00
Questão 4
Completo
Atingiu 3,00 de 3,00
Questão 5
Completo
Atingiu 0,00 de 3,00
Uma corrente i = 1 A circula por um indutor de 300 mH. Marque a opção que representa, respectivamente, a tensão no
indutor e a energia armazenada.
Escolha uma opção:
a. 0 V; 150 mJ
b. 300 mV; 300 mJ
c. 300 mV; 150 mJ
d. 0 V; 0 J
Qual a indutância de uma bobina na qual uma corrente aumentando uniformemente de 150 até 275 mA em um
intervalo de tempo de 300 µs induz uma tensão de 75 mV?
Escolha uma opção:
a. 225,0 mH
b. 31,2 H
c. 180,0 µH
d. 81,8 mH
Qual a leitura de um amperímetro CA que está em série com um resistor de 470 Ω que tem uma tensão v = 150 cos
(377t + 30°) V sobre ele?
Escolha uma opção:
a. 319,1 mA
b. 276,3 mA
c. 195,5 mA
d. 225,7 mA
26/06/2024, 13:23 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=628661&cmid=15641 2/8
Questão 6
Completo
Atingiu 0,00 de 3,00
Questão 7
Completo
Atingiu 0,00 de 3,00
Questão 8
Completo
Atingiu 3,00 de 3,00
Marque a afirmação correta a respeito de capacitores:
Escolha uma opção:
a. A corrente que circula em um capacitor é proporcional à tensão aplicada aos seus terminais.
b. O dielétrico do capacitor isola suas placas metálicas. Quanto maior a espessura do dielétrico de um capacitor
de placas paralelas, maior a capacitância.
c. Na prática, a corrente em um capacitor não pode ser alterada instantaneamente, pois para isso seria necessária
tensão infinita.
d. Em um circuito CC, após um longo tempo, um capacitor é equivalente a um circuito aberto.
Marque a opção que representa corretamente as tensões nodais para o circuito da figura a seguir:
Escolha uma opção:
a. V = -52,5 ∠-50° V; V = -36,0 ∠15° V
b. V = -10,8 ∠25° V; V = -36,0 ∠15° V
c. V = 30,0 ∠130° V; V = 36,0 ∠-165° V
d. V = -55,75 ∠-14° V; V = 36,0 ∠-165° V
1 2
1 2
1 2
1 2
Um motor de indução solicita 50 kW com um fator de potência de 0,6 atrasado a partir de uma fonte de 480 V, 60 Hz.
Qual capacitor em paralelo aumentaria o fator de potência global para 0,9 atrasado?
Escolha uma opção:
a. 488,6 µF
b. 166,7 µF
c. 319,7 µF
d. 3,07 mF
26/06/2024, 13:23 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=628661&cmid=15641 3/8
Questão 9
Completo
Atingiu 3,00 de 3,00
Questão 10
Completo
Atingiu 3,00 de 3,00
Para o circuito da figura a seguir, marque a opção que representa, respectivamente, as correntes I e I .
Escolha uma opção:
a. I = 1,50 ∠15,0° A; I = 1,20 ∠85,0° A
b. I = 4,06 ∠14,4° A; I = 3,25 ∠84,4° A
c. I = 13,50 ∠5,0° A; I = 10,80 ∠75,0° A
d. I = 24,00 ∠75,0° A; I = 30,00 ∠5,0° A
1 2
1  2
1 2
1 2
1 2
Qual o valor instantâneo de i = 80 sen (500t) mA, no tempo t = 4 ms?
Escolha uma opção:
a. -37,4 mA
b. 51,4 mA
c. 72,7 mA
d. 2,8 mA
26/06/2024, 13:23 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=628661&cmid=15641 4/8
Questão 11
Completo
Atingiu 3,00 de 3,00
Questão 12
Completo
Atingiu 0,00 de 3,00
Questão 13
Completo
Atingiu 3,00 de 3,00
Marque a opção que representa corretamente as correntes de malha para o circuito da figura a seguir:
Escolha uma opção:
a. I = 1,03 ∠-19,1° A; I = 2,83 ∠-79,0° A
b. I = 1,79 ∠69,4° A; I = -1,273 ∠-30,0° A
c. I = 1,46 ∠46,5° A; I = -0,946 ∠-43,2° A
d. I = 0,81 ∠14,4° A; I = -1,273 ∠-30,0° A
1 2
1 2
1 2
1 2
Qual a potência média absorvida por um componente de circuito que tem uma tensão v = 20,3 cos (754t – 10°) V sobre
ele quando a corrente que circula por ele é i = 15,6 cos (754t – 10°) A?
Escolha uma opção:
a. 311,9 W
b. 289,3 W
c. 155,9 W
d. 158,3 W
Se a tensão sobre um capacitor de 2 µF é dada pela função v(t) = 200t V, qual o valor da corrente no capacitor?
Escolha uma opção:
a. 100 mA
b. 2 µA
c. 20 A
d. 0,4 mA
26/06/2024, 13:23 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=628661&cmid=15641 5/8
Questão 14
Completo
Atingiu 3,00 de 3,00
Questão 15
Completo
Atingiu 3,00 de 3,00
Uma corrente de i = 20 sen (200t – 30°) A, circula por uma combinação paralela de um resistor de 100 Ω e um capacitor
de 25 µF. Marque a opção que represente corretamente a corrente no capacitor.
Escolha uma opção:
a. 6,32 sen (200t + 120,0°) A
b. 8,94 sen (200t + 33,4°) A
c. 17,89 sen (200t – 56,6°) A
d. 12,7 sen (200t + 90°) A
Para o circuito da figura a seguir, marque a opção que representa corretamente a corrente i .
Escolha uma opção:
a. 10,7 sen (2500t – 43,5°) A
b. 17,5 sen (2500t – 158,0°) A
c. 15,2 sen (2500t – 43,5°) A
d. 47,5 sen (2500t + 34,0°) A
s
26/06/2024, 13:23 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=628661&cmid=15641 6/8
Questão 16
Completo
Atingiu 3,00 de 3,00
Questão 17
Completo
Atingiu 3,00 de 3,00
Questão 18
Completo
Atingiu 0,00 de 3,00
Para o circuito da figura a seguir, marque a opção que representa, respectivamente, o V e Z para o circuito
equivalente de Thévenin.
Escolha uma opção:
a. V = 132,87 ∠-88,4° V; Z = 8,36 ∠17,6° Ω
b. V = 108,37 ∠-158,3° V; Z = 14,76 ∠28,3° Ω
c. V = 22,22 ∠-40,0° V; Z = 9,06 ∠-57,3° Ω
d. V = 15,89 ∠-105,9° V; Z = 8,36 ∠17,6° Ω
Th Th
Th Th
Th Th
Th Th
Th Th
Uma tensão v = 240 sen (400t + 10°) V está sobre um resistor de 680 Ω em paralelo com um indutor de 1 H. Qual a
corrente que circula pela associação paralela?
Escolha uma opção:
a. 0,250 sen (400t – 9,92°) A
b. 0,696 sen (400t – 49,53°) A
c. 0,492 sen (400t + 49,53°) A
d. 0,353 sen (400t + 9,92°) A
O fechamento de uma chave conecta em série uma fonte de 300 V, um resistor de 2,7 MΩ e um capacitor de 2 µF,
inicialmente descarregado. Qual a corrente no capacitor 3 s após o fechamento da chave?
Escolha uma opção:
a. 16,2 V
b. 57,4 V
c. 172,1 V
d. 127,9 V
26/06/2024, 13:23 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=628661&cmid=15641 7/8
Questão 19
Completo
Atingiu 3,00 de 3,00
Questão 20
Completo
Atingiu 3,00 de 3,00
Com uma tensão v = 170 sen (377t + 10°) V aplicados, um circuito solicita uma corrente i = 8 sen (377t + 35°) A. Marque
a opção que representa, respectivamente, o fator de potência e a potência média (ativa) absorvida.
Escolha uma opção:
a. FP = 0,906 adiantado; P = 1,23 kW
b. FP = 0,707 adiantado; P = 1,36 kW
c. FP = 0,707 atrasado; P = 961,66 W
d. FP = 0,906 adiantado; P = 616,29 W
Que variação de tensão em um capacitor de 10 µF é produzida pelo movimento de 9 x 10 elétrons entre suas placas?
Escolha uma opção:
a. 69,4 mV
b. 11,1 mV
c. 90,0 V
d. 14,4 V
14
