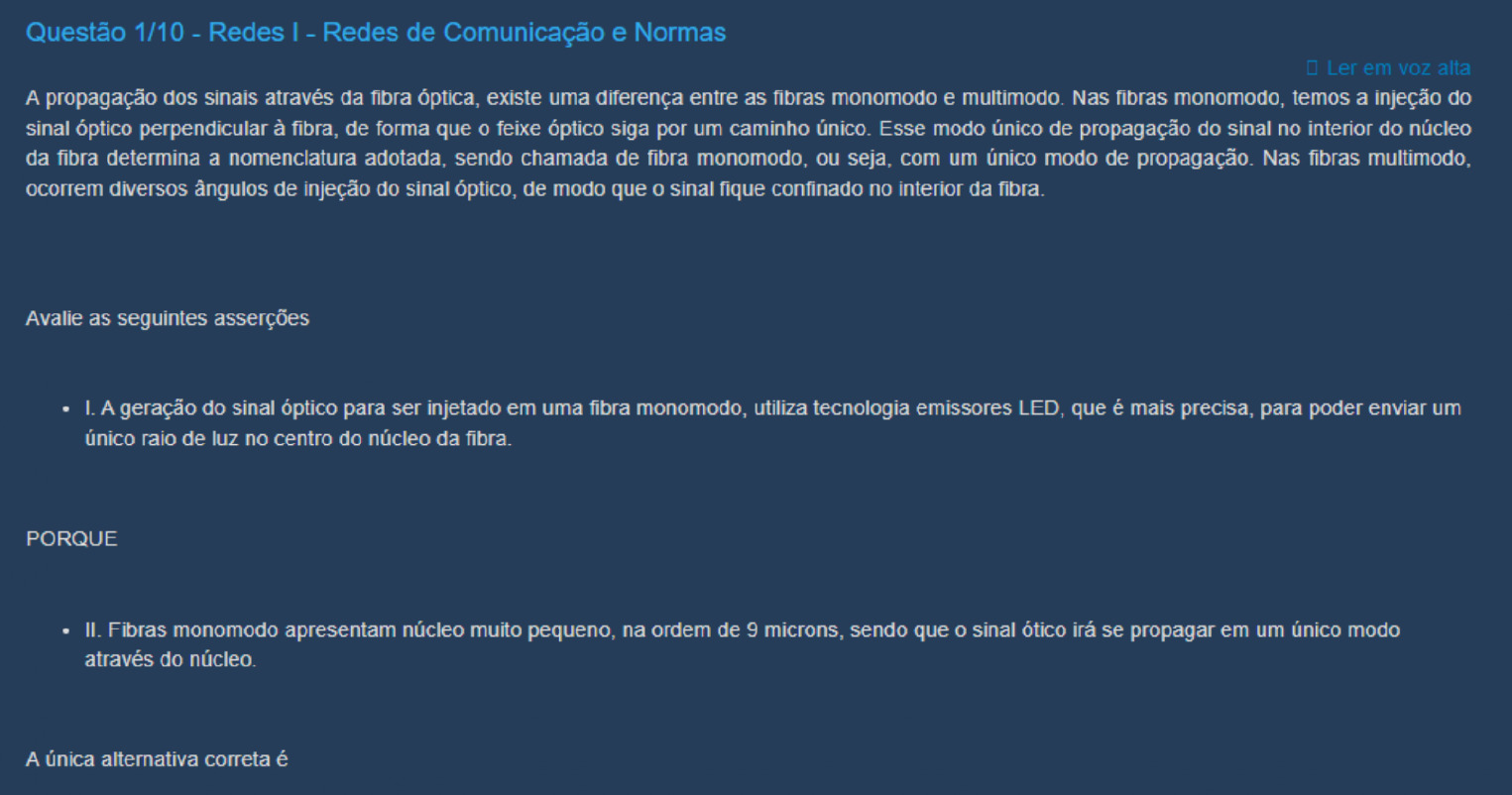

Questão 1/10 - Redes | - Redes de Comunicação e Normas
O Ler em voz alta
A propagação dos sinais através da fibra óptica, existe uma diferença entre as fibras monomodo e multimodo. Nas fibras monomodo, temos a injeção do
sinal óptico perpendicular à fibra, de forma que o feixe óptico siga por um caminho único. Esse modo único de propagação do sinal no interior do núcleo
da fibra determina a nomenciatura adotada, sendo chamada de fibra monomodo, ou seja, com um único modo de propagação. Nas fibras multimodo,
ocorrem diversos ângulos de injeção do sinal óptico, de modo que o sinal fique confinado no interior da fibra.
Avalie as seguintes asserções
« 1. A geração do sinal óptico para ser injetado em uma fibra monomodo, utiliza tecnologia emissores LED, que é mais precisa, para poder enviar um
único raio de luz no centro do núcleo da fibra.
PORQUE
« 1l. Fibras monomodo apresentam núcleo muito pequeno, na ordem de 9 microns, sendo que o sinal ótico irá se propagar em um único modo
através do núcleo.
A única alternativa correta é
As asserções | e Il são verdadeiras e a |l € justificativa da |.
As asserções | e Il são verdadeiras, mas a Il não é justificativa da |.
A asserção | é verdadeira e a |l é falsa.
A asserção | é falsa e a |l é verdadeira.
Você assinalou essa alternativa (D)
Você acertou!
As asserções | e Il são falsas.
A topologia padrão das redes SDH é disposta em anel, conforme apresentado na figura abaixo. No diagrama, estão representados os
chamados tributários, que são as interfaces que realizam a inserção dos dados, que são transportados pela rede. Na implementação do anel óptico
podem participar quatro tipos de equipamentos, que são os regeneradores, multiplexadores terminais, multiplexadores add/drop e digital cross-conect
STM-1 ou STM4
Tributarios (2Mbps)
Tributarios
Avalie as afirmativas a seguir
« |. Os regeneradores irdo regenerar os sinais de relógio (clock) e a amplitude dos sinais de dados recebidos.
« 1l. Os Multiplexadores Terminais são utilizados para combinar os sinais de entrada plesiócronos e síncronos em sinais STM-N de maior taxa de bits.
« IIl. Os Multiplexadores Add/Drop, que são identificados como ADMs, possibilitam que os sinais sincronos e os sinais plesiócronos, de menores
taxas de bits, possam ser extraídos ou inseridos em fluxos de bits SDH de alta velocidade.
A única alternativa correta é
O A - lell apenas.
O B - llelll, apenas.
O c " lell apenas.
D O LHem.
assinalou essa alternativa (D)
Você acertou!
Questão 3/10 - Redes | - Redes de Comunicação e Normas
O Ler em voz alta
No primeiro nivel de hierarquia SDH é definido o padrdo STM-1, que gera um sinal multiplexado com uma taxa de transmissão de 155,520 Mbps, sendo
que o sinal gerado pode ser do tipo elétrico ou 6ptico. O préximo nivel da hierarquia SDH é o STM-4, que utiliza uma taxa de transmissdo de 622,080
Mbps, sendo que o sinal multiplexado é gerado apenas através de um sinal óptico.
A única alternativa que apresenta a quantidade correta de fluxos PCM transportados por um padrdo STM-16 é
® A - 16
® B . . 63
o c O 25
D O | 1008
Vocé assinalou essa alternativa (D)
Vocé acertou!
Questão 4/10 - Redes | - Redes de Comunicação e Normas
O Ler em voz alta
Observe o diagrama de uma conexão em fibra a seguir:
Considerando a atenuação da fibra seja 0,7 dB/km, distância de enlace de 12 km e poténcia de transmissão de -8 dB, assinale a única alternativa correta
quanto a potência recebida em RX.
A . Entre-15e-17 dB.
Você acertou!
® B nominimo-12 dB.
® C - Enre8e-12dB.
® D Nomaximo-15dB.
Observa o seguinte diagrama
Distância = 20 km
Atenuação = 1 db/km
Potrx=-3dB
Atenuação total = 20 dB
Assinale a única alternativa que apresenta corretamente a expectativa da potência óptica recebida em RX, para o dobro da distância apresentada na
figura
-20 dB.
-23dB.
-40 dB.
-43 dB.
Vocé assinalou essa alternativa (D)
Vocé acertou!
-46 dB.
Questão 6/10 - Redes | - Redes de Comunicação e Normas
O Ler em voz alta
Existem três mecanismos básicos da dispersão em fibras ópticas com implicações distintas segundo o tipo de fibra: dispersão modal ou intermodal, dispersão material e
dispersão do guia de onda.
Avalie as seguintes asserções
* | Na transmissão digital, a mais usual, o espalhamento dos pulsos ópticos, resultantes do efeito da dispersão, determinará a taxa máxima de transmissão de
informação através da fibra.
PORQUE
* 1l Na transmissão analógica, a distorção do sinal óptico transmitido, caudado pela dispersão, representara uma limitação da banda passante da fibra óptica, medida
em hertz.
Aúnica alternativa correta é
® A Asassercbes | e ll sdo verdadeiras e a Il é justificativa da |.
B Asassergdes | e ll sdo verdadeiras, mas a ll nao é justificativa da |.
Vocé assinalou essa alternativa (B)
Vocé acertou!
Questão 7/10 - Redes | - Redes de Comunicação e Normas
O Ler em voz alta
Atécnica de multiplexação WDM foi utilizada inicialmente no final da década de 1980, porém, apenas com a utilização de dois comprimentos de onda bastante espaçados,
utilizando duas janelas épticas distintas, tais como a janela ética de 1310 nm e a janela éptica de 1550nm, ou até mesmo nas janelas de 850nm e de 1310 nm.
Avalie as seguintes afirmativas
* 1. O processo de multiplexação WDM utilizando a segunda e a terceira janelas ópticas irá empregar uma fibra do tipo monomodo, cujos transmissores deverão operar
em 1.320 nm e 1.550 nm.
* 1l Um sistema de transmiss&o óptica que utiliza a fibra monomodo com atenuação de 0,4 dB/km, operando na terceira janela, de 1.550 nm, tendo um transmissor de 0
dBm e um receptor com sensibilidade de -52 dBm, opera a uma distancia de 120 km.
* Ill. O processo de multiplexação utilizado pelas PON atuais, que são utilizadas nas redes de acesso dpticas e que também vém sendo disseminadas nas redes de
area local (LAN), formando redes chamadas de PON LAN, operam nas janelas de 850 nm e 1310 nm.
Aúnica altemativa correta é
® A - lel apenas.
® B " llell apenas.
® C " lelll apenas.
Você assinalou essa alternativa (D)
Vocé acertou!
X
\\ 1ajanela
[)

\ 2a janela
X 3a janela /
qx«
Íl
Observe o gráfico a seguir.
—
E
=E =F.O.: -0,4 dB/km;
10.0
A T | 36dB
Vocé acertou!
® B -6,6 dB
ec -8dB
