Exercícios de Equilíbrio de Comportas

Prévia do material em texto

Lista de exercícios estática

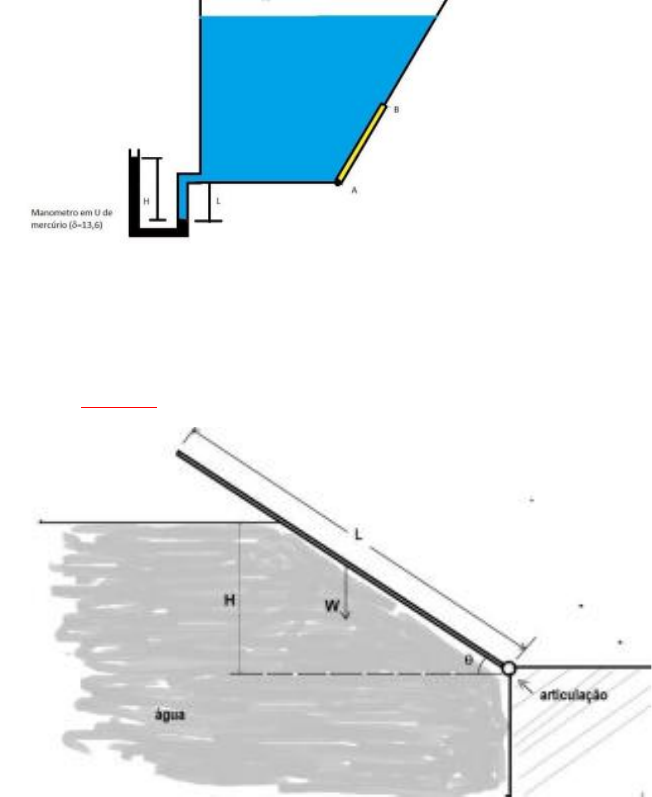

1. Um reservatório possui água (=1000 kg/m3) e uma comporta de fundo, com 2 m de
altura e 3 m de largura, articulada em A e com uma tranca em B. A parede onde a
comporta está instalada está com um ângulo de 60º em relação ao plano horizontal, e
a massa da comporta é de 200 kg. Para a condição de equilíbrio abaixo determine a força
que a tranca deverá exercer sobre a comporta para que a mesma não se abra. Dados:
H=40 cm e L=20 cm. Re: 72,5 kN

a.

2. Na figura abaixo, a comporta plana pesa 750Kgf por metro de largura e seu centro de
gravidade está a uma distância de L/2 da articulação no ponto A. Determinar: a) H em
função de θ; e b) o equilíbrio da comporta é estável para qualquer valor de ϴ? Dados:
L=4m Re: 𝐻 = (
4,5∗𝑠𝑒𝑛2𝜃
𝑐𝑜𝑠𝜃
)
1/3

3.
4. Uma comporta plana semicircular AB é articulada ao longo de B e suportada pela força
horizontal FA aplicada em A. O líquido a esquerda da comporta é água. Calcule a força
FA requerida para o equilíbrio (Re:FA=366kN).



5. A comporta AB, feita de ferro fundido (massa=425kg), é articulada em A e possui 1,2 m
de comprimento. Determina a força exercida no batente, localizado em B, para que a
comporta se mantenha fechada. (glicerina = 1,2)(Re: FB=13,46 kN)







6. Um reservatório de água ( =1.000 kg/m3) tem sua altura máxima limitada por uma
válvula borboleta colocada em uma tubulação de D=300 mm no fundo. Considerando
que o eixo do giro da comporta se encontra a 2,5mm abaixo do centro de gravidade da
área circular da válvula e o sentido horário é o de abertura, determine se o sistema irá
abrir caso h seja de: a) 2,5 m; e b) 2,0 m. Qual é a altura h que a válvula estará prestes
abrir? R: a) 2,5m abre; b) 2,0 m não abre, c) limite abre a partir de 2,1 m

7. Dada a instalação abaixo calcule: a) a pressão no flange a; (R. 931,95 kPa) b) a força
aplicada no flange; (R. 29,3 kN) c) a espessura da parede da tubulação; (R.30 mm) d)
sabendo que se deseja colocar 12 parafusos para fechar o flange, qual e o diâmetro de
cada um. (R. 49 mm) (Dados:Fator de segurança = 2,5, água=1000kgf/m3 e
aço=800kgf/cm2)
Glicerina
2 m
B
A
1m
60º


8. Uma barragem na forma de um quarto de círculo, com 50 m de comprimento, pode ser
observada pela figura abaixo. Determine as componentes das forças, horizontal e
vertical, e seus respectivos pontos de atuação (Re: FH=98,1 MN; y`=13,3 m; FV=154,1MN;
x`=8,49m).


9. Uma comporta AB é um quarto de círculo de 10 m de largura. Encontre a força F
necessária para impedir sua abertura. O peso da comporta corresponde a 300 kg
(CG=2R/) (Re: F=120,4KN).

10. Uma tubulação de aço (adm = 800 kgf/cm2), com 50 mm de diâmetro, é instalado no
fundo de um reservatório de um sistema de abastecimento de água com 34 m de altura.
Determine a espessura da tubulação para que o sistema não sofra rompimento. Utilizar
o fator de segurança de 2,5.
11. Encontre as forças, horizontal e vertical, que atuam em uma seção curva no fundo de
um reservatório, e seus respectivos pontos de atuação. Re: FH= 706 kN, y’=6,05m;
FV=756 kN, y’=0,89m

12. Uma comporta de segmento de seção ABC, com 3 m de largura, encontra-se articula
no ponto O referente ao centro da circunferência. Para a situação mostrada, encontre
as forças que atuam sobre a comporta e seus pontos de ação. R: FH=530kN; y’=4m;
FV=94 kN; x’=5,6m;

13. Uma comporta, na forma de um quadrante de cilindro, articulada em A e vedada em B,
tem 3m de comprimento. O fundo da comporta está 4 m abaixo da superfície da água.
Determine a força no batente B, se a comporta maciça for feita de concreto (=2,5)
com raio de 2 m. R: FH=176,6kN; y’=3,11m; FV=143 kN; x’=1,1m; W=23,6 kN; CG=0,85;
FB=9,6kN.


14. O cilindro tem um diâmetro de 2m, pesa 2300Kgf, e uma largura de 1,5m. Determinar
as reações em A e B, desprezado o atrito. Densidade relativa do óleo é 0,89. R:
FA=2670kgf e FB=203kgf



15. Determinar: a) a componente da força horizontal hidrostática que age na comporta
radial e sua linha de ação (y´); b) a componente vertical da força hidrostática; e c) a
força F mínima necessária para abrir a comporta sabendo que a densidade relativa da
comporta é de 1,8. Dados: H=3,60m; b=1,8m; R= 1,80m. R: FH=143kN; y’=4,56m;
FV=159kN; x’=0,86m; F=34kN

16. Um cubo de aço (=7,65) de 30 cm de aresta, flutua na interface de água e mercúrio.
Determine o quanto o bloco se encontra submerso em cada um dos fluidos. Resposta:
o bloco ficou submerso 15,8 cm no mercúrio e 14,2 cm na água.
17. Um densímetro possui massa igual a 2,2 gramas e tem na extremidade superior uma
haste cilíndrica de 2,8 mm de diâmetro. Quanto mais fundo flutuará em óleo de
densidade 0,78 do que em álcool de densidade 0,821? Resposta: 17,8 mm
18. Um bloco de madeira longo, de seção quadrada, é articulado em uma das arestas. Ele
está em equilíbrio quando imerso em água a profundidade mostrada. Avalie a
densidade relativa da madeira (Re: =0,542).








Água
d=0,6 m
L
L=1,2 m
Pivô
19. Um caixote metálico de peso igual a 6000 kgf, com largura de 3 m, 4 m de comprimento
e altura de 1 m, suporta uma bomba de 3800 kgf com centro de gravidade localizado a
1 m de sua base. Determine, a altura máxima de colocação para que o sistema seja
estável. R: h=64cm

20. Qual é o peso de um bloco, com 10 cm de largura, que fica parcialmente submerso,
como mostrado na figura abaixo. R: 7N

21. Um cubo é imerso em etanol ( =0,77), e fica em equilíbrio em uma balança quando na
outra extremidade se encontra uma massa de 2 kg. Encontre a massa, a massa específica
e a densidade relativa desse cubo. R: m=272g; =157 kg/m3; =0,157

22. Qual é a altura máxima colocada na comporta abaixo para que a mesma não se abra.

23. Uma barcaça é composta por tubos de fibra de vidro ocos com ar preso no interior (o
peso de cada tubo é desprezível) e uma plataforma de madeira (com massa específica
de ρmadeira=500Kg/m3) de espessura “e”. Determinar: a) o peso do motor-bomba
transporta do pela barcaça; b) após é colocado um peso extra a uma altura b=3a,
calcule o valor do peso extra; e c) analise se o sistema esta estável com o peso extra.
Dados: D=0,5m; e=10cm; L=4m; a=1m. R: a) mb=3.200kg; b) mb=5.600kg; c)instável
pois G=3,26m e M=2,63m

24. Uma plataforma com 6 m de largura, 9 m de comprimento e 1 m de altura é utilizada
para transporte de contêiner em um curso de água (=1000 kg/m3). Quando a
plataforma se encontra vazia ela fica submersa até a altura de 0,4 m. Determine:
a. a) o peso da plataforma vazia; 212kN
b. b) se o sistema está estável caso um contêiner de 30 toneladas, com 5 m de
comprimento, 3 de largura e 3 de altura for ser transportado Estável pois
G=1,66m e M= 3,62m

25. Dada a instalação abaixo, calcule:
a. Se o conjunto é estável quando ao transformador se encontra cheio de óleo.
Instável M=2,09m e G= 2,33m
b. Se o conjunto é estável quando ao transformador se encontra vazio. Estável
M=2,47m e G= 1,51m
i. São dados: Peso do transformador cheio = 40.000kgf, Peso do
transformador vazio = 12.000kgf e peso do caixão flutuante
supostamente homogêneo = 30.000 kgf. Peso da Placa de piso
supostamente homogênea = 12.000kgf.










5,0 m
10,0 m
CG transformador cheio
de óleo 40 Ton
CG transformador vazio
12 Ton
12 Ton 30 Ton
5,0 m
1,30 m
0,4 m
1,50 m
1,80 m


26. Um cubo de aço (=7,65) de 30 cm de aresta, flutua na interface de água e mercúrio.
Determine o quanto o bloco se encontra submerso em cada um dos fluidos. Resposta:
o bloco ficou submerso 15,8 cm no mercúrio e 14,2 cm na água.
27. Um densímetro possui massa igual a 2,2 gramas e tem na extremidade superior uma
haste cilíndrica de 2,8 mm de diâmetro. Quanto mais fundo flutuará em óleo de
densidade 0,78 do que em álcool dedensidade 0,821? Resposta: 17,8 mm
28. Os alunos de automatização da UFMG estão projetando um barco e solicitam a sua
ajuda. Determine: a) se o barco está em equilíbrio na posição mostrada na figura abaixo;
b) O equipamento é elevado. Qual é altura máxima que deve ficar o equipamento para
o barco não virar. Nota: e= D/8 e o peso da plataforma é 1/8 do peso total do barco
(desconsiderar os pesos dos cilindros) R: a)estável M=5,93D e G=2,98D; b) 7m
