Resistividade.
Fulvio Luis Alves Ribeiro de Almeida
08/01/2025
A resistividade é a medida da oposição de um determinado material à passagem
da corrente elétrica. Por sua vez, a resistência elétrica é a capacidade de um corpo a se
opor ao fluxo da corrente elétrica. Apesar de serem termos diferentes, ambos estão re-
lacionados devido à capacidade de um material permitir, ou não, a passagem da corrente
elétrica.
O cálculo da resistência específica é feito por meio da segunda lei de Ohm. Ela depende
da resistência elétrica, do comprimento do corpo e da área da seção transversal consi-
derada. Matematicamente:

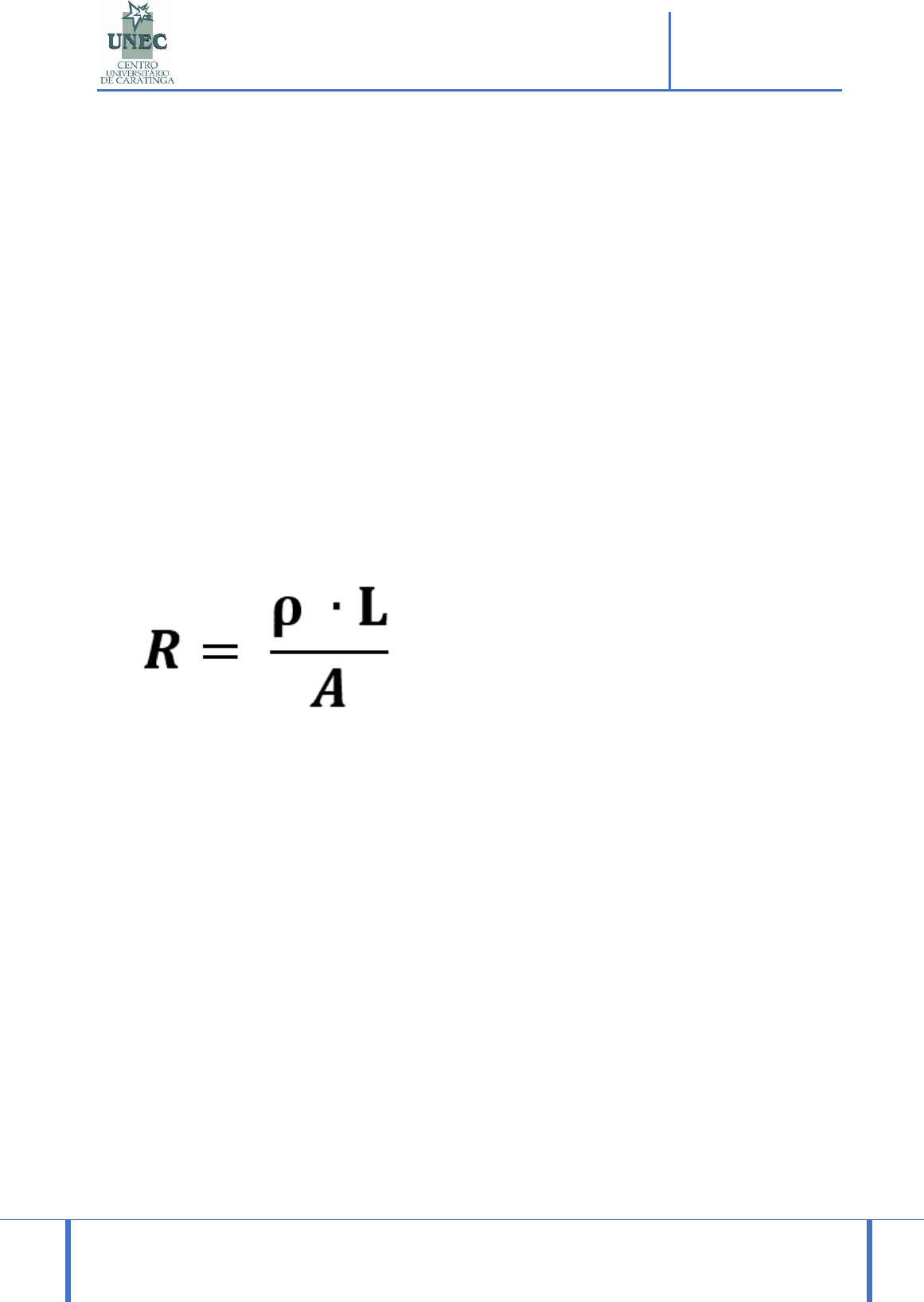

Em que:

 ρ: resistividade elétrica (mΩ).
 R: Resistência elétrica (Ω)
 L: comprimento do corpo (m)
 A: Área da seção transversal do corpo (m²)
Note que a equação acima descreve o valor da resistência elétrica do material. Contudo,
para que a resistência específica seja encontrada, basta arranjar e organizar a equação
de modo a determinar o valor dessa grandeza
A resistividade, também chamada de resistência específica, é a propriedade física
que define quanto um material se opõe à corrente elétrica. Essa grandeza também ajuda
a definir se um determinado material é bom condutor. Ela depende, de maneira geral, do
comprimento e da resistência elétrica do material.


https://www.todoestudo.com.br/fisica/lei-de-ohm
https://www.todoestudo.com.br/fisica/corrente-eletrica

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 2
secretariaead@funec.br
GRADUAÇÃO
UNEC / EAD
CENTRO UNIVERSITÁRIO DE CARATINGA
DISCIPLINA: Máquinas Elétricas

Exemplo de alguns materiais.
 Ouro: 2,44 x 10– 8 Ωm
 Prata: 1,59 x 10-8 Ωm
 Cobre: 1,72 x 10-8Ωm
 Alumínio: 2,92 x 10-8
 Vidro: 1,0 x 1010 Ωm a 1,0 x 1014 Ωm
 Carbono: 3,5 x 10-5 Ωm
 Ar: 1,3 × 1016 Ωm a 3,3 × 1016 Ωm
Note que os materiais condutores possuem uma resistividade muito pequena. Contudo,
essa mesma grandeza para o ar tem um valor muito alto. Além disso, é importante res-
saltar que todos os valores acima são referentes aos materiais a uma temperatura de
20 °C.
Em nosso experimento identificamos a bancada com alguns componentes que irá nós
auxiliar com elevação de temperatura e comportamento da resistividade sendo ele me-
dido por multímetro.
Identificação dos componentes em bancada. Figura 1.

Multímetro digital medindo 640 OHM, béquer, aquecedor e termômetro medindo tempe-
ratura de 23° segue abaixo algumas imagens com elevação da temperatura e compor-
tamento do material em sua resistividade.

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 3
secretariaead@funec.br
GRADUAÇÃO
UNEC / EAD
CENTRO UNIVERSITÁRIO DE CARATINGA
DISCIPLINA: Máquinas Elétricas

.
Figura 1.

Figura 2.





NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 4
secretariaead@funec.br
GRADUAÇÃO
UNEC / EAD
CENTRO UNIVERSITÁRIO DE CARATINGA
DISCIPLINA: Máquinas Elétricas


Tabela com os dados coletados nas medições realizada no experimento.
Medidas Temperatura(c°) Resistividade mΩ

1 23,5 640
2 25 645,6
3 30 659,2
4 35 673,2
5 40 686,8
6 45 701,8
7 50 714,4
8 55 728
9 60 742
10 63 750,4
11 68 764
12 76 775
13 73 777,5
14 88 819
15 95 839,8
16 100 851,9
17 95 839,8
18 90 824,3
19 75 782,7
20 33 667,6
3 Tabela.







NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 5
secretariaead@funec.br
GRADUAÇÃO
UNEC / EAD
CENTRO UNIVERSITÁRIO DE CARATINGA
DISCIPLINA: Máquinas Elétricas


Gráfico.
É possível observar que conforme o a resistividade está aumentando, a
Temperatura está aumentando também, formando um gráfico linear.
Ao analisar o gráfico identificamos o ponto 01 temperaturas em 23,5° com resistividade
de 640 ao ligar o equipamento para aquecer e chegar a seu nível máximo de 100° ob-
temos valores de resistividade 851,9 Omh representadas essas no gráfico.
A resistividade de um material aumenta com a temperatura. Isso ocorre porque o au-
mento da temperatura faz com que os átomos do material vibrem mais intensamente,
dificultando o fluxo de elétrons e, consequentemente, aumentando a resistividade.
Após chegar ao máximo o equipamento foi desligado com isso a temperatura começou
a cair 95°, 90° diminuindo se a resistividade ao chegar em 33°, temos o valor de 667,6
Omh isso ocorreu por causa da diminuição do calor no material.
Coeficiente é.
(851,9– 640,0) = 211,9 = 4,3. 10-3

Ω.
640,0 x (100 – 23) =49.280




23,5 25 30 35 40 45 50 55 60 63 68 76 73 88 95 100 95 90 75
33
640 645,6659,2
673,2686,8
701,8714,4
728 742 750,4 764 775 777,5
819 839,8851,9839,8824,3
782,7
667,6
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
RESISTIVIDADE
temperatura resistividade

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 6
secretariaead@funec.br
GRADUAÇÃO
UNEC / EAD
CENTRO UNIVERSITÁRIO DE CARATINGA
DISCIPLINA: Máquinas Elétricas


Legenda.
Figura 1- Ebulidor ligado elevação da temperatura.
Figura 2- imagem das elevações temeratura.
Figura 3- Tabela
Figura 4- Grafico
