CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA CELSO
SUCKOW DA FONSECA

Disciplina: Circuitos Elétricos I - 2024.2
Entrega digital: 28/01/2025 (em PDF único digitalizado, na tarefa Microsoft Teams)

Experiência 06: Filtros passa-baixas e passa-altas
Objetivo
Verificar o funcionamento de um circuito RC atuando como filtro passa-baixas e como filtro passa-altas.
Material Experimental
Gerador de sinais.
Osciloscópio.
Resistor de 2,2 kΩ.
Capacitor de 0,1µF.
Parte Prática

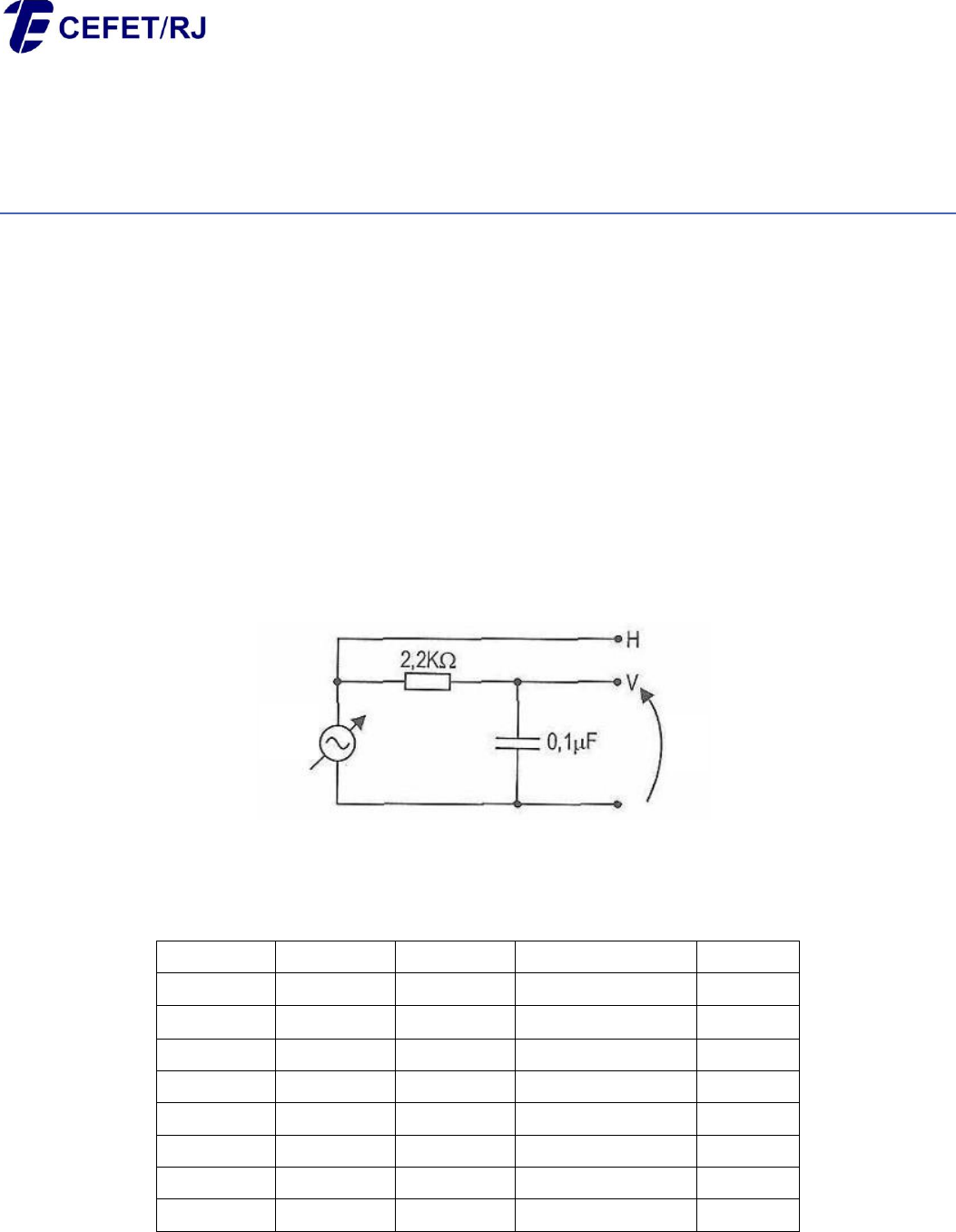

1. Monte o circuito da Figura 1. Ajuste o gerador de sinais para tensão de entrada 𝑉𝑖𝑛 𝑝𝑝 = 1 V, onda senoidal.




Figura 1
2. Varie a frequência do gerador, conforme a Tabela 1. Meça e anote a tensões pico a pico de entrada (𝑽𝒊𝒏 𝒑𝒑) e
saída (𝑽𝒔 𝒑𝒑).
f(Hz) 𝑽𝒊𝒏 𝒑𝒑 𝑽𝒔 𝒑𝒑 𝑯 = 𝑽𝒔 𝒑𝒑/𝑽𝒊𝒏 𝒑𝒑 ∆θ
200
600
1000
1400
1800
2200
2600
3000
Tabela 1




𝑉𝑖𝑛 𝑉𝑠
Alunos: Pedro Nicollas Bastos, Pedro Bevilaqua, Carlos Eduardo Ferreira
0.964 V
0.770 V
1 V
1 V1 V
1 V1 V
1 V
1 V
1 V
0.586 V
0.459 V
0.373 V
0.312 V
0.268 V
0.234 V
0.964
0.770
0.586
0.459
0.373
0.312
0.268
0.234
-15.45 º
-39.67 º
-54.12 º
-62.67 º
-68.10 º
-71.80 º
-74.45 º
-76.44 º

CENTRO FEDERAL DE EDUCAÇÃO TECNOLÓGICA CELSO
SUCKOW DA FONSECA

3. Monte o circuito da Figura 2. Ajuste o gerador de sinais para tensão de entrada 𝑉𝑖𝑛 𝑝𝑝 = 1 V, onda senoidal.






Figura 2

4. Repita os mesmos passos do item 2 para o circuito da Figura 2, preenchendo a Tabela 2.
f(Hz) 𝑽𝒊𝒏 𝒑𝒑 𝑽𝒔 𝒑𝒑 𝑯 = 𝑽𝒔 𝒑𝒑/𝑽𝒊𝒏 𝒑𝒑 ∆θ
200
600
1000
1400
1800
2200
2600
3000
Tabela 2
Exercícios
1. Calcule o ganho de tensão (𝐻) e o ângulo de defasagem (∆θ), preenchendo as Tabelas 1 e 2.
2. Construa os gráficos de 𝐻 = 𝑓(𝑓) e ∆θ = 𝑓(𝑓) com os valores obtidos nas Tabelas 1 e 2.
3. Calcule a frequência de corte para os circuitos montados, indicando-a nos gráficos da questão 2.
4. Calcule a tensão de saída do filtro passa-alta da Figura 3, na frequência de corte, numa frequência dez vezes menor
e em outra dez vezes maior.






Figura 3

𝑉𝑠 𝑉𝑖𝑛
1 V1 V
1 V1 V
1 V1 V
1 V1 V
0.266 V
0.638 V
0.810 V
0.888 V
0.928 V
0.950 V
0.963 V
0.972 V
0.266
0.638
0.810
0.888
0.928
0.950
0.963
0.972
74.55 º
50.33 º
35.88 º
27.33 º
21.90 º
18.20 º
15.55 º
13.56 º

2) Gráficos de H(f)H(f)H(f) e Δθ(f)\Delta\theta(f)Δθ(f)
Os gráficos acima mostram a variação do ganho (H) e do ângulo de defasagem em função da
frequência para os filtros passa-baixas e passa-altas. A frequência de corte está indicada nos
gráficos.


•
3) Frequência de Corte
A frequência de corte para ambos os circuitos é definida como:

Substituindo os valores:
fc= 723.43 Hz

4) Tensão de saída do filtro passa-altas
O problema pede a tensão de saída Vs para três frequências diferentes:
• Na frequência de corte fc,
• Em uma frequência 10 vezes menor fc/10.
• Em uma frequência 10 vezes maior fc*10.
Usei a mesma equação do ganho do filtro passa-altas para calcular H nessas três frequências:

E depois:

Como Vin = 1V, então Vs = H(f).
Os valores calculados foram:
• Para fc=723.43 Hz: Vs=0.707V
• Para fc=72.34 Hz: Vs=0.100V
• Para fc=7234.32 Hz: Vs=0.995V
