Teste 2 – Ciência e Tecnologia dos Materiais

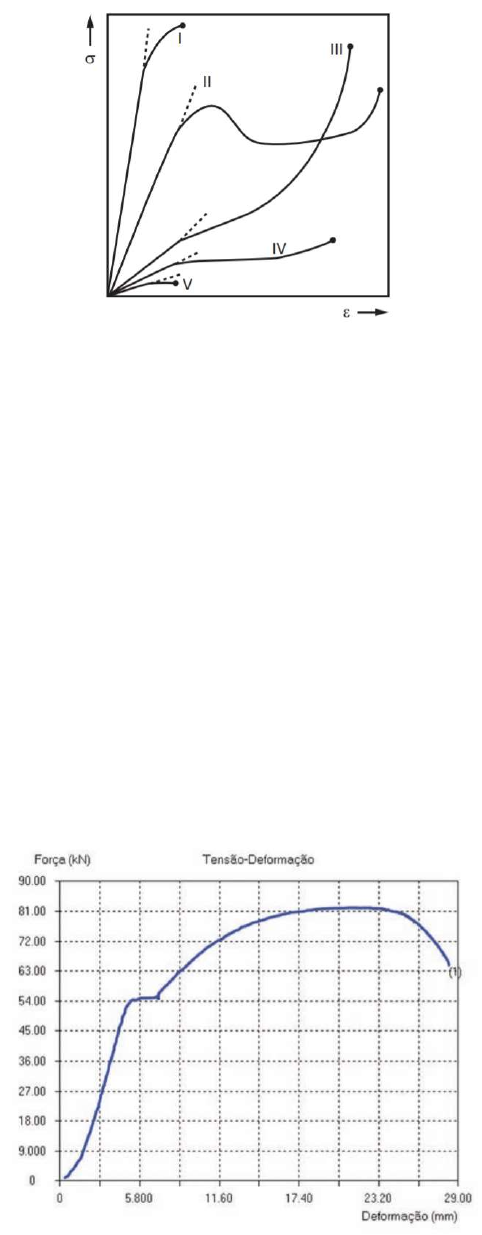

1 – A figura a seguir representa o diagrama de tensão σ versus deformação ε para diferentes
materiais poliméricos.



Assinale a opção que apresenta, respectivamente, o módulo de elasticidade e o nível de
deformação de uma das curvas do diagrama apresentado. (0,5)

a) Curva I – alto e grande.
b) Curva II – baixo e grande.
c) Curva III – baixo e pequeno.
d) Curva IV – alto e grande.
e) Curva V – baixo e pequeno.

2 – Uma empresa produz componentes para a indústria de construção mecânica. Um dos produtos,
o eixo de transmissão do redutor, é fabricado com o aço AISI 1045 de diâmetro 12,7 mm. Para
efeitos de controle de qualidade, todos os lotes recebidos são ensaiados por tração para avaliar a
sua tensão de escoamento e o tipo de fratura, que deve ser dúctil. Como resultado do ensaio
realizado no lote n. 20110807, Roberto obteve o diagrama tensão versus deformação indicado na
figura abaixo, e precisa decidir pela liberação ou reprovação desse lote, uma vez que a
especificação de compra do material indica uma tensão de escoamento mínima de 530 MPa e uma
tensão última de tração de 625 MPa.


Considerando que o corpo de prova ensaiado possuía um diâmetro de 12,7 mm, indique a decisão
a ser tomada.

a) O lote pode ser aprovado, pois a tensão de escoamento do corpo de prova ensaiado é de
540 MPa.
b) O lote pode ser aprovado, pois a tensão de escoamento do corpo de prova ensaiado é de
639 MPa.
c) O lote deve ser reprovado, pois a tensão de escoamento é de 418 MPa, inferior ao indicado
na especificação de compra do material.
d) O lote deve ser reprovado indiferente do valor obtido no ensaio, pois o gráfico tensão
versus deformação indica que ocorreu uma fratura frágil.
e) O lote pode ser aprovado, pois a tensão de ruptura do corpo de prova ensaiado é de 529
MPa, muito próximo do valor especificado e dentro do erro de calibração da máquina
universal de ensaio.

Justifique sua escolha. (1,0)

3 – As diretivas de restrições para uso de certas substâncias perigosas provocaram o
desenvolvimento de ligas de soldagem de componentes eletrônicos que não contivessem chumbo
(Pb) em sua composição, como, por exemplo, a liga de estanho (Sn) e de bismuto (Bi), cujo
diagrama de fases é apresentado a seguir. Considere que esses materiais apresentam, entre outras
características, temperatura de fusão relativamente baixa.



Com base nas informações e no diagrama apresentados, a composição mássica da liga Sn-Bi mais
adequada para a soldagem de componentes eletrônicos é de

a) 100% de Sn e 0% de Bi.
b) 79% de Sn e 21% de Bi.
c) 60% de Sn e 40% de Bi.
d) 43% de Sn e 57% de Bi.
e) 0% de Sn e 100% de Bi.

Justifique sua escolha. (1,0)

4 – A conformação mecânica de metais policristalinos pode ser utilizada como tratamento
mecânico através do trabalho a frio, aumentando, dessa forma, a resistência mecânica do material
processado. A justificativa para esse recurso tecnológico é que no trabalho a frio ocorre (1,0)

a) o encruamento dos grãos e aumento da densidade de discordâncias no material
conformado.
b) o encruamento dos grãos e redução da densidade de discordâncias no material
conformado.
c) o encruamento e posterior recristalização dos grãos no material conformado.
d) o encruamento e posterior recuperação dos grãos no material conformado.
e) o encruamento e posterior crescimento dos grãos no material conformado.


5 – Considerando o Diagrama de fases eutético do sistema Pb-Sn, mostrado abaixo, determine
para a liga representada pelo ponto A: (2,0)



a) A composição global da liga chumbo-estanho.
b) As fases presentes, a composição das fases (linha de amarração) e a quantidade das fases
(regra da alavanca).


6 – Sobre o diagrama do sistema Fe-Fe3C, responda: (1,5)

a) Quais as formas alotrópicas do ferro puro? Quais suas características?
b) O que são as reações eutética e eutetóide? A que temperatura e composição elas ocorrem?
7 – Sobre as falhas nos metais, avalie as afirmativas abaixo e assinale verdadeiro ou falso. Se
falsa, justifique sua resposta. (3,0)

Afirmativa V F Justificativa
1. A fadiga provoca redução na área da seção
transversal de um elemento a um ponto em que a
carga não pode ser suportada e, como resultado,
ocorre a ruptura previamente anunciada devido à
formação da trinca.

2. A falha por fadiga se deve ao fato de que existem
regiões microscópicas, em geral na superfície do
membro, em que a tensão localizada se torna muito
maior do que a tensão média que atua sobre a seção
transversal.

3. O limite de fadiga de um material metálico é
determinado em um diagrama tensão-ciclo, em que
os resultados são montados em um gráfico no qual o
eixo vertical representa a tensão e o horizontal o
número de ciclos até a ruptura.

4. A falha em metais com natureza normalmente
dúctil é sempre de natureza dúctil.

5. A fadiga é uma falha que ocorre em estruturas
submetidas a tensões estáticas. Sob tais
circunstâncias, é possível ocorrer uma falha sob um
nível de tensão consideravelmente inferior ao limite
de resistência à tração.

6. Na seleção de materiais sujeitos a falhas por
fratura frágil deve verificar as propriedades de
energia absorvida por impacto e temperatura de
transição.
