Estruturas e Propriedades de Materiais

Prévia do material em texto

Atenção. Este gabarito é para uso exclusivo do aluno e não deve ser publicado ou compartilhado em
redes sociais ou grupo de mensagens.
O seu compartilhamento infringe as políticas do Centro Universitário UNINTER e poderá implicar
sanções disciplinares, com possibilidade de desligamento do quadro de alunos do Centro
Universitário, bem como responder ações judiciais no âmbito cível e criminal.
Questão 1/10 - Tecnologia dos Materiais

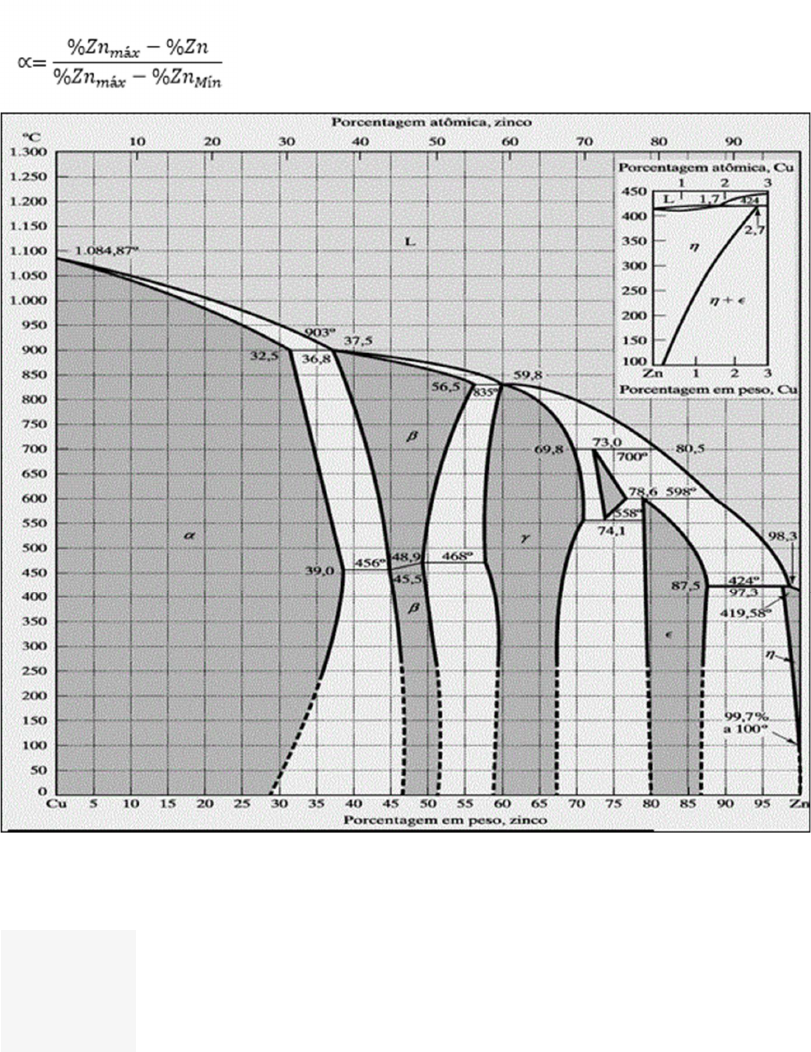

Usando o Diagrama de fases abaixo, e sabendo que a fase alfa é de estrutura cristalina CFC e que a
fase beta é de estrutura CCC, verficar para uma liga Zn Cu com 40%Zn e uma com 45%Zn , qual é
mais adequada para ser usada em uma aplicação que necessita de maior maleabilidade. Considerar
%Zn limite superior 45,5% e %Zn limite inferior 28,5%.




Nota: 0.0

A

A liga com 40% Zn será mais adequada, pois terá 68% de fase alfa.
Você assinalou essa alternativa (A)

B

A liga com 45% Zn será mais adequada, pois terá 68% de fase alfa.

C

A liga com 40% Zn será mais adequada, pois terá 3% de fase alfa.

D

A liga com 45% Zn será mais adequada, pois terá 3% de fase alfa.
Conforme Aula 2
TEMA 1 . Ligas de Cobre.
Aplicando a regra da alavanca teremos 3% de fase alfa e 97% de fase beta.
Como a fase beta é CCC, será mais dúctil. Assim, uma maior concentração desta fase
contribuirá para uma maior maleabilidade.

Questão 2/10 - Tecnologia dos Materiais
 Ler em voz alta
Para os materiais metálicos ferrosos, podemos dividir as estruturas em estruturas de aços e
estruturas de ferro fundidos. Para os Ferros fundidos, as estruturas cristalinas são mais complexas,
pois envolvem estruturas de ferro, de Fe3C e de grafite. Para os aços, as estruturas cristalinas se
dividem em:
Nota: 10.0

A

Linear e ramificada

B

Tetragonal, monoclínica e ortorrômbica

C

Cúbica de corpo centrado, cúbica de face centrada e hexagonal compacta
Você assinalou essa alternativa (C)
Você acertou!
Conforme material didático institucional da Aula 01:

Para os aços, as estruturas cristalinas se dividem em ccc (cúbica de corpo centrado),
 cfc (cúbica de face centrada) e hc (hexagonal compacta).

D

Cúbica, tetragonal e hexagonal

Questão 3/10 - Tecnologia dos Materiais
 Ler em voz alta
Com relação as estruturas cristalinas de aços, as mesmas são responsáveis pela dureza e
resistência mecânica, dentre outras propriedades das ligas. Assim, é importante saber o
empacotamento e o número de átomos equivalentes em função da estrutura cristalina.
Com relação as estruturas cristalinas dos aços, temos que:
Nota: 10.0

A

A estrutura CCC possui 4 átomos por célula unitária e fator de empacotamento 0,68.
 A estrutura CFC possui 4 átomos por célula unitária e fator de empacotamento 0,74.
A estrutura hexagonal compacta tem 6 átomos por célula unitária e fator
de empacotamento 0,68.

B

A estrutura CCC possui 2 átomos por célula unitária e fator de empacotamento 0,68.
 A estrutura CFC possui 4 átomos por célula unitária e fator de empacotamento 0,74.
A estrutura hexagonal compacta tem 6 átomos por célula unitária e fator de
 empacotamento 0,68.

C

A estrutura CCC possui 4 átomos por célula unitária e fator de empacotamento 0,68.
A estrutura CFC possui 4 átomos por célula unitária e fator de empacotamento 0,74.
A estrutura hexagonal compacta tem 4 átomos por célula unitária e fator de
 empacotamento 0,74.

D

A estrutura CCC possui 2 átomos por célula unitária e fator de empacotamento 0,68.
 A estrutura CFC possui 4 átomos por célula unitária e fator de empacotamento 0,74.
A estrutura hexagonal compacta tem 6 átomos por célula unitária e fator de
empacotamento 0,74.
Você assinalou essa alternativa (D)
Você acertou!
Conforme
TEMA 3 Estrutura Cristalina e Propriedades Mecânicas das Ligas Ferrosas

A estrutura CCC possui 2 átomos por célula unitária e fator de empacotamento 0,68.
 A estrutura CFC possui 4 átomos por célula unitária e fator de empacotamento 0,74.
 A estrutura hexagonal compacta tem 6 átomos por célula unitária e fator de
 empacotamento 0,74.

Questão 4/10 - Tecnologia dos Materiais
 Ler em voz alta
Defeitos nas estruturas cristalinas dos materiais ocorrem espontaneamente em função do processo
de obtenção. Interferem diretamente nas suas propriedades e são por vezes provocados
intencionalmente. Com relação à classificação dos defeitos, podemos afirmar que se dividem em
defeitos pontuais, defeitos lineares e defeitos superficiais. Sobre estes defeitos temos que:
Nota: 10.0

A

Defeitos pontuais são aqueles cuja dimensão se estende apenas no limite de um átomo
de elemento no reticulado cristalino, Defeitos lineares se estendem ao longo de um
 plano de empacotamento atômico e Defeitos superficiais se estendem ao longo de
um vetor de esforço aplicado.

B

Defeitos pontuais são aqueles cuja dimensão se estende apenas no limite de um
átomo de elemento no reticulado cristalino, Defeitos lineares se estendem ao longo
de um vetor de esforço aplicado e Defeitos superficiais se estendem ao longo de um
plano de empacotamento atômico.
Você assinalou essa alternativa (B)
Você acertou!
Conforme Tema 4 Aula 1:
Defeitos pontuais são aqueles cuja dimensão se estende apenas no limite de um
átomo de elemento no reticulado cristalino, Defeitos lineares se estendem ao longo
de um vetor de esforço aplicado e Defeitos superficiais ou planares se estendem
ao longo de um plano de empacotamento atômico.

C

Defeitos pontuais são aqueles cuja dimensão se estende ao longo de um vetor de
esforço aplicado , Defeitos lineares se estendem apenas no limite de um átomo de
elemento no reticulado cristalino e Defeitos superficiais se estendem ao longo de um
plano de empacotamento atômico.

D

Defeitos pontuais são aqueles cuja dimensão se estende ao longo de um plano de
empacotamento atômico , Defeitos lineares se estendem ao longo de um vetor de
 esforço aplicado e Defeitos superficiais ou planares se estendem apenas no limite
de um átomo de elemento no reticulado cristalino.

Questão 5/10 - Tecnologia dos Materiais
 Ler em voz alta
Com relação ao diagrama de fases da liga Pb Sn abaixo, sabendo que a liga tem um teor de 20%Sn a
40%Sn, se for necessário obter uma liga mais rígida, para ser usada em soldas de tubos, será
recomendada:







Nota: 10.0

A

Uma liga com 40% Sn, pois terá 60% de fase alfa.

B

Uma liga com 35% Sn, pois terá 65% de fase alfa.

C

Uma liga com 25% Sn, pois terá 75% de fase alfa.

D

Uma liga com 20% Sn, pois terá 80% de fase alfa.
Você assinalou essa alternativa (D)
Você acertou!
Conforme Aula 2
TEMA 3 . Ligas de Chumbo.

Uma liga com 20% Sn, pois terá 80% de fase alfa, que é de estrutura CFC,
 mais rígida que a fase beta, de estruitura tetragonal com FE menor.

Questão 6/10 - Tecnologia dos Materiais
 Ler em voz alta
Com base nas curvas TTT e CCT apresentadas abaixo, temos que:



Nota: 10.0

A

Uma velocidade de resfriamento superior a 140°C/s irá gerar uma estrutura final composta
por Martensita e Perlita.

B

Um tempo de resfriamento de 750°C até a temperatura ambiente de 1000 s leva a uma
estrutura composta por Perlita.
Você assinalou essa alternativa (B)
Você acertou!
Conforme
TEMA 5 Diagramas TTT , CCT e Tratamentos Térmicos e Termoquímicos das Ligas Ferrosas:

O tempo de resfriamento de 750°C até a temperatura ambiente de 1000 s leva a uma
estrutura composta por Perlita.

C

Uma velocidade de resfriamento entre 140°C/s e 35°C/s leva a uma estrutura composta
 por Perlita.

D

Um tempo de resfriamento de 750°C até a temperatura ambiente de 10 s leva a uma
estrutura composta por Martensita.

Questão 7/10 - Tecnologia dos Materiais
 Ler em voz alta
Com base nas curvas TTT e CCT apresentadas abaixo,o tempo que a liga eutetóide levará para ser
resfriado de 730°C até 210°C, a uma taxa de resfriamento de 35°C/s, para garantir que tenha perlita
na estrutura final, é:


Nota: 10.0

A

1000 s
Você assinalou essa alternativa (A)
Você acertou!
Conforme
TEMA 5 Diagramas TTT , CCT e Tratamentos Térmicos e Termoquímicos das Ligas
Ferrosas.

o tempo de 1000 s permite a estrutura composta de perlita, para uma taxa de
 resfriamento de 35°C/s.

B

100 s

C

10 s

D

1 s

Questão 8/10 - Tecnologia dos Materiais
 Ler em voz alta
O melhor tratamento térmico para ligas de alumínio - cobre é o envelhecimento por precipitação.
Neste tratamento se faz primeiro uma solubilização do cobre no alumínio, depois se resfria
bruscamente, de forma que o cobre não consegue se precipitar, formando um complexo de CuAl2.
Usando o diagrama de fases abaixo, determinar qual a fração de cobre que a liga deverá ter para que
a temperatura de solubilização seja de 500°C.


Nota: 10.0

A

5% de cobre
Você assinalou essa alternativa (A)
Você acertou!
Conforme Aula 2


TEMA 2 . Ligas de Alumínio.

Para 5% de cobre a temperatura de 500°C leva a fase K' , que resfriada bruscamente
gera CuAl2.

B

7,5% de cobre

C

10% de cobre

D

12,5% de cobre

Questão 9/10 - Tecnologia dos Materiais
 Ler em voz alta
Com base nas curvas TTT e CCT apresentadas abaixo, a velocidade que a liga eutetóide levará para
ser resfriado de 730°C até 50°C, para garantir que tenha apenas martensita na estrutura final, é:



Nota: 10.0

A

V V ≥≥ 30ºC/s

D

V
