PRINCÍPIOS DE COMUNICAÇÃO
ATIVIDADE III: UNIDADE DE ESTUDO IV

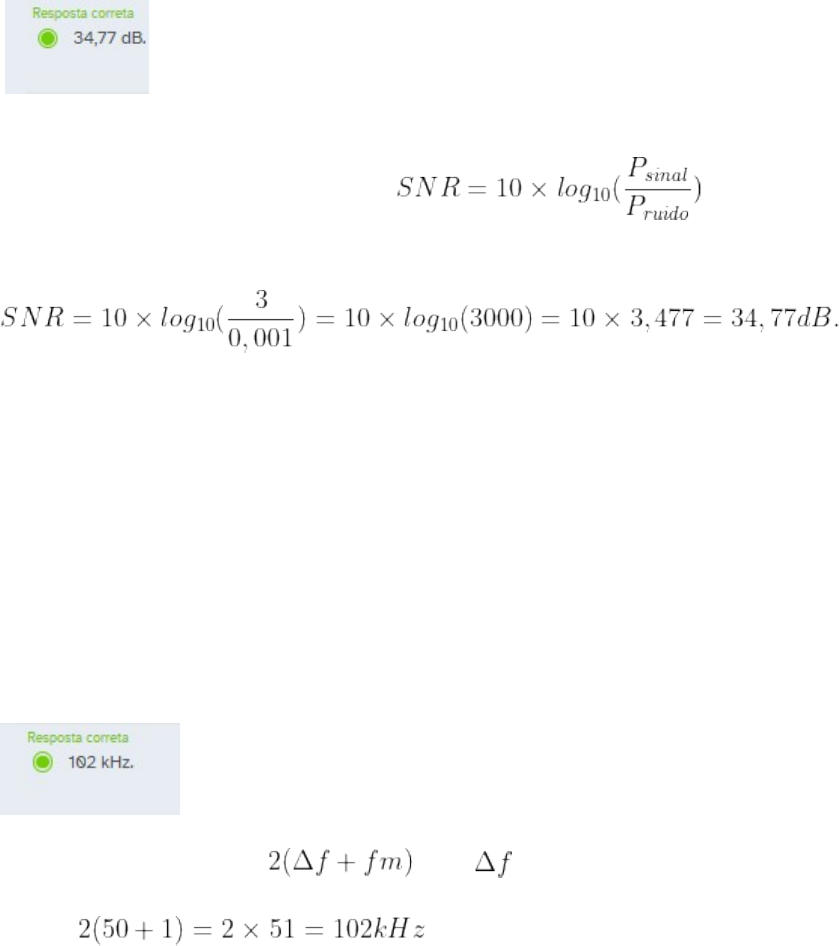

1) Para determinar a força de um sinal, é necessário calcular o que é chamado de relação sinal-ruído (SNR). Quanto maior for a proporção, mais fácil será para detectar um sinal verdadeiro ou extrair informações úteis do sinal bruto. Assim, o sinal-ruído é definido pela relação entre a potência (P) de um sinal e a potência (P) do ruído de fundo.

Assinale a alternativa que apresenta o valor correto da SNR de um sinal com potência de 3 MW que sofre uma distorção por um ruído com potência de 0,001 MW.
R:

Alternativa correta. O sinal-ruído é a relação entre o sinal que contém a informação e o sinal indesejado (neste caso, o ruído). O cálculo desta relação é feito por meio da equação: , logo, substituindo os valores na fórmula, temos:
2) O rádio FM tem uma largura de banda significativamente maior do que o rádio AM, tendo também uma banda de rádio maior. Esta combinação mantém o número de canais disponíveis quase o mesmo. A largura de banda de FM tem uma dependência mais complicada do que a do sinal AM. No FM, tanto o índice quanto a frequência de modulação afetam a largura de banda.

Assinale a alternativa que apresenta a largura de banda necessária para uma portadora de 100 MHz, modulada com um sinal senoidal de 1 kHz e com um desvio máximo de frequência igual a 50 kHz.
R:
Alternativa correta. De acordo com a regra de Carson, a largura de banda de FM é dada por , onde  é o desvio na frequência e fm é a frequência do sinal senoidal. Desse modo, temos: .
3) FM é a abreviatura de modulação de frequência, a qual se refere ao meio de codificação do sinal de áudio na frequência da portadora. Existem muitas classes de estações de rádio, as estações FM comercial operam na banda de 88 - 108 MHz, sendo que algumas estações fornecem serviço para áreas dentro de quatro ou seis quilômetros de distância do transmissor e outras fornecem serviço para locais a mais de 90 quilômetros de distância do transmissor.
Assinale a alternativa que apresenta a função do limitador de amplitude em um receptor FM.
R:
Alternativa correta. Em receptores FM, o limitador é usado para eliminar as mudanças de amplitude causadas devido à interferência do ruído. Ele faz isso reduzindo a amplitude dos sinais de saída ao nível desejado, independentemente de quaisquer variações no sinal de entrada.
4) As transmissões de rádio com modulação de amplitude (AM) são comumente usadas em aplicações comerciais e privadas, nas quais o objetivo é transmitir para um público as comunicações de qualquer tipo, seja de alguém falando, de um Código Morse ou, até mesmo, de um ruído ambiente.
Assinale a alternativa correta, indicando o dispositivo que realiza o processo de modulação.
R:
O transmissor modula o sinal a ser transmitido ao variar uma das propriedades de um sinal de portadora em relação à amplitude instantânea do sinal de mensagem, sendo este processo conhecido como modulação. Os moduladores são necessários porque codificam a entrada de áudio na amplitude da frequência portadora.
5) A modulação AM foi a primeira forma a ser usada na transmissão de voz e áudio. Ela possui vantagens de simplicidade, mas não oferece os níveis de eficiência proporcionados por muitas outras formas de modulação. A eficiência da transmissão de um sinal AM pode ser definida como a razão entre a potência transmitida do sinal, responsável pelo transporte da informação, e a potência total transmitida.

Assinale a alternativa que apresenta a eficiência máxima de transmissão de um sinal de rádio.
R:
Alternativa correta. A eficiência máxima de transmissão é de 33,33%, pois 2/3 da potência total está contida na portadora, a qual não transmite nenhuma informação útil. Assim, apenas 1/3 da potência total tem as informações úteis que são transmitidas, isso acontece no caso da modulação SSB-SC, na qual a portadora é suprimida e apenas uma das bandas laterais pode passar.
6) A geração de FM é bastante fácil, somente sendo necessário um conversor linear de tensão em frequência. Se um capacitor controlado por tensão for colocado no loop de feedback de um oscilador e o sinal de modulação for aplicado a esse capacitor, o oscilador mudará de frequência e o sinal de saída resultante será um sinal FM.
Assinale a alternativa correta sobre o método de geração de Armstrong.
R:
Alternativa correta. No método indireto, o FM é obtido por meio da modulação de fase, podendo ser usado um oscilador de cristal. Assim, a estabilidade da frequência é muito alta, sendo este método amplamente utilizado na prática. Para a geração de um sinal um FM de banda estreita, faz-se necessário o uso do modulador de fase e, em seguida, utiliza-se os multiplicadores de frequência e o mixer para se obter os valores necessários de desvio de frequência, a portadora e o índice de modulação.
7) O ruído elétrico e de RF aparecem em uma ampla variedade de formas, tendo efeito direto nas frequências eletrônicas e nas de rádio. Eles aparecerão em todos os sistemas eletrônicos e de RF, podendo afetar diretamente e, até mesmo, limitar as capacidades de desempenho de uma ampla variedade de sistemas.
Assinale a alternativa que melhor define o que é um ruído nos sistemas de radiofrequência.
R:
Alternativa correta. Por definição, o ruído é aleatório. Ele se estende de várias formas ao longo do espectro de frequência, embora nem sempre na mesma amplitude, podendo ter uma variedade de efeitos nos sistemas. Por exemplo, o ruído de amplitude pode causar erros de dados ou, até mesmo, mascarar sinais. Obviamente, os sistemas sem ruído terão um melhor desempenho. Na maioria dos casos, existem níveis aceitáveis ??de ruído, os quais sistemas podem controlar enquanto ainda são capazes de operar em níveis ideais.
8) Os sistemas de comunicação tradicionais contam com bandas laterais como meio de transmissão dos sinais modulados. Esta abordagem de remoção da banda lateral não deve ser usada com áudio AM, não podendo também ser aplicada aos sistemas com modulação de frequência ou de fase. No entanto, existem outros métodos para a transmissão de áudio, os quais utilizam apenas a portadora e apresentam excelentes resultados.
Assinale a alternativa que apresenta como as bandas laterais do FM são controladas.
R:
As bandas laterais FM dependem do nível de desvio e da frequência da modulação. Na verdade, para um sinal de frequência modulada, o espectro total consiste em um componente portador e um número infinito de bandas laterais, as quais se espalham em ambos os lados da portadora em múltiplos inteiros da frequência de modulação.
9) Essencialmente, existem dois métodos básicos de geração de sinais modulados por frequência, classificados como geração direta e geração indireta. No primeiro método apresentado, a frequência da portadora é diretamente variada de acordo com o sinal da banda de entrada.

Considerando o trecho apresentado a respeito da modulação em frequência e dos métodos diretos da geração do sinal FM, analise as afirmativas a seguir.

I. Modulador FM com diodo varicap.
II. Método de Armstrong.
III. Transmissor FM direto PLL.
IV. Transmissor Heteródino.
Está correto o que se afirma em:
R:
Alternativa correta. A afirmativa I está correta, pois o modulador de diodo varicap é o método direto da geração de FM, no qual a frequência da portadora é diretamente variada pelo sinal de modulação. Um diodo varicap é um diodo semicondutor, cuja capacitância de junção varia linearmente com a tensão aplicada quando este é polarizado reversamente. A afirmativa III está correta, visto que o excitador do transmissor PLL tem a função de fornecer um sinal de RF selecionável por frequência estável e de baixo ruído, amplificando-o para uma potência de saída controlável a fim de acionar o amplificador de potência.
10) Um rádio ou receptor FM é um dispositivo que capta os sinais de radiofrequência, transformando-os em sinal sonoro. Para captar esses sinais, é necessária uma antena. A partir disso, um circuito de filtro separará o sinal desejado (emissora de rádio)das demais emissoras e/ou sinais captados pela antena.
Assinale a alternativa que representa a capacidade do receptor de selecionar os sinais desejados entre os vários sinais de entrada.
R:
Alternativa correta. A seletividade de qualquer receptor de rádio é de grande importância. Com o grande número de sinais sendo transmitidos, é importante que este equipamento seja capaz de receber apenas o sinal necessário na frequência desejada e rejeitar os outros. O desempenho da seletividade determina o nível de interferência que pode ser experimentado e, portanto, é fundamental que este permita a rejeição suficiente de sinais em outras frequências para permitir uma operação livre de interferências.
