1. CURVAS DE NÍVEL
As Curvas de Nível são projeções ortogonais que representam todas as
alturas do campo no desenho. Quando oriundas da natureza essas projeções
são desenhadas no papel tornam-se curvas, pois os componentes do relevo
tendem a serem curvos, devido ao desgaste natural das arestas, resultando em
linhas curvas. Um elemento importante das Curvas de Nível são as
equidistâncias, pois por convenção, padronização, facilidade na leitura e
interpretação, elas devem ser iguais. As equidistâncias são planos paralelos
imaginários, distanciados igualmente, em determinada Cota/Altitude que tocam
em volta do relevo.

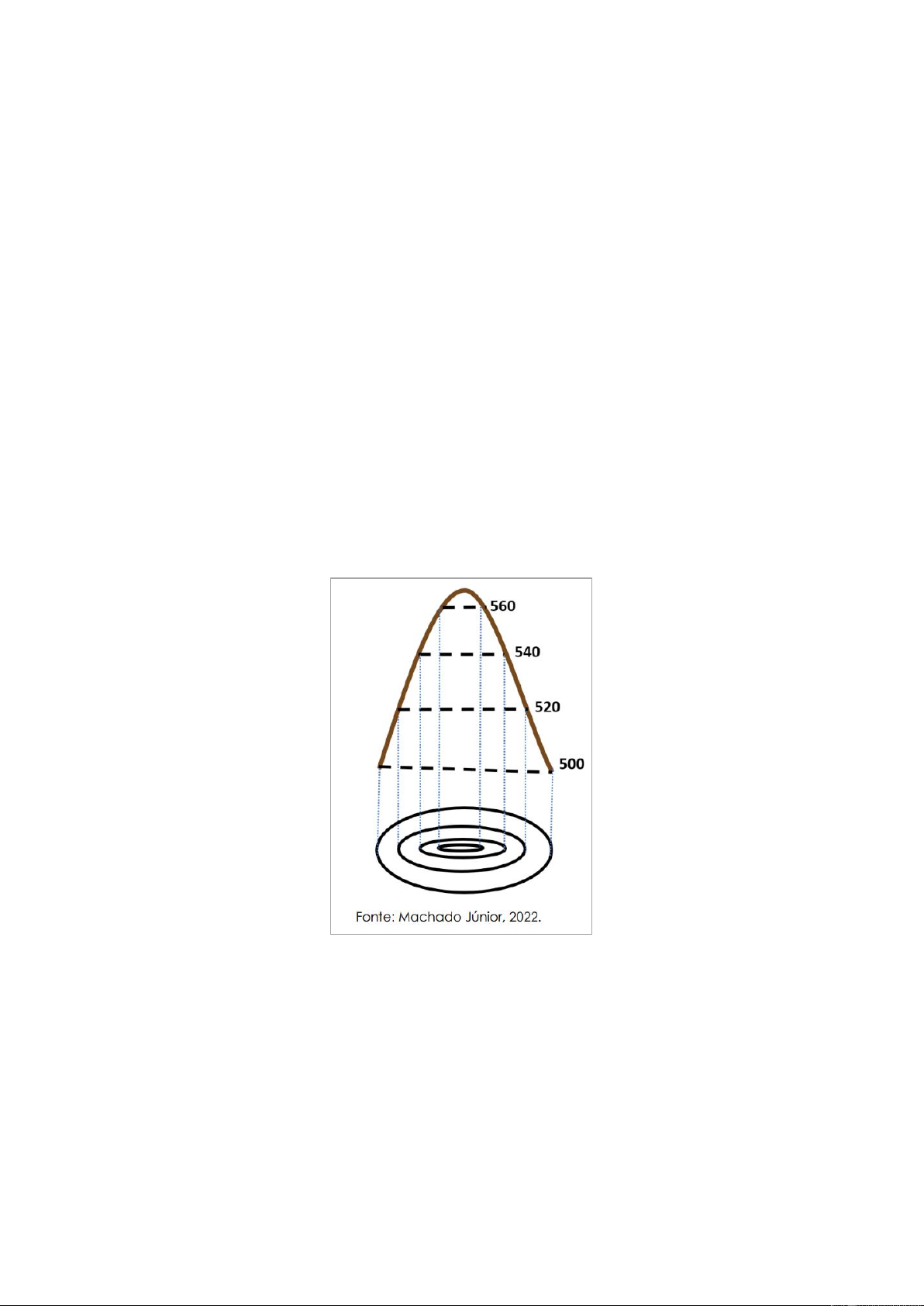

Representação do relevo (acima) em forma de Curvas de Nível (abaixo) e sua
equidistância (20 m).

Outra consideração importante, quando se fala em equidistâncias, é que quanto
menor for a equidistância, melhor será representado o relevo e quanto maior,
poderá alguns elementos não serem representados. Mas essa relação de
equidistância deve ser bastante estudada, pois não se deve utilizar muitas
Curvas de Nível, pois poderá poluir o trabalho, além de torná-lo mais demorado,
sem necessidade.

• Características das Curvas de Nível
As Curvas de Nível seguem alguns critérios estabelecidos para padronização,
melhor entendimento, eficiência e coerência. As Curvas de Nível no relevo
natural são isentas de curvas bruscas, devendo estas serem suaves. Outra
característica importante é que elas jamais se cruzam ou se unem, por motivos
óbvios, pois são linhas imaginárias de igual Altitude, então, Altitudes distintas
jamais estariam em um mesmo ponto de informações altimétricas. Além dessas
características, é importante saber que, quanto mais afastadas as Curvas de
Nível indicam que o terreno é menos íngreme e quanto mais unidas o terreno é
mais íngreme, devido a relação da distância horizontal com a vertical.
Curvas afastadas e juntas

Na figura acima temos 6 Curvas de Nível equidistantes em 10 m. Para
confirmarmos a afirmação de que quanto mais juntas o relevo é mais íngreme,
vamos recorrer à fórmula de declividade, visto no capítulo 9. A distância
horizontal entre os pontos 1 e 2, segunda a escala gráfica é de 200 m e a
distância horizontal entre os pontos 3 e 4 é de 400 m. Para ambas as situações
a distância vertical é de 20 m, já que a equidistância das Curvas de Nível é de
10 m. Então, vamos a resolução:

Como era de se esperar, a declividade do trecho 3-4 é menor do que a
declividade do trecho 1-2. Outra característica importante, é que elas nunca se
interrompem. Na verdade, elas sempre formam círculos regulares e irregulares,
de acordo com o relevo em volta delas. Caso haja em alguma carta, planta ou
mapa alguma curva se interrompendo, só existe uma situação: elas se
interrompem na planta, pois a planta é pequena e não cabe o relevo todo,
continuando em outra planta. Além dessas regras, existem características
próprias delas que facilitam sua compreensão, como é o caso das depressões e
elevações que a grosso modo, podem possuir o mesmo desenho, porém em
sentidos altimétricos opostos.
As Curvas de Nível devem ser desenhadas, de acordo com sua espessura, em
intermediárias e mestras. As curvas mestras servem para facilitar a visualização
das curvas e entendimento do relevo. Elas são de espessura mais grossa e nelas
estão sendo informadas as Altitudes.
Quando temos curvas mestras que são de 5 em 5, as 4 entre elas são
intermediárias e não necessitam serem cotadas. Quando não há necessidade
de curvas mestras, todas se tornam comuns e cotadas.
Quanto a cor do desenho, se forem utilizados mapas coloridos, elas devem estar
em cor marrom ou roxo, porém se o mapa for monocromático, deve-se escolher
a cor preta para todo o trabalho, inclusive as Curvas de Nível. Outra
característica importante das Curvas de Nível são os elementos que elas
formam, dentre eles, talvegues, divisores e gargantas.


2. TALVEGUES
Os talvegues são linhas imaginárias onde se escorre a água em um relevo. Em
uma planta, encontram-se os talvegues, quando o desenho das curvas esteja
apontando no sentido curva de menor Altitude apontando para curva de maior
Altitude, conforme Figura 50, caso contrário será divisor.
Esboço Talvegue (linha azul)

Os talvegues também surgem a partir de gargantas que são outro tipo de
formação do relevo. As gargantas são elementos formadores do relevo que
possuem como característica ter um ponto mais alto entre dois talvegues e mais
baixo entre dois divisores. É muito comum ter gargantas no relevo.
Esquema de uma Garganta

Os divisores de água são outra característica do relevo que são facilmente
identificados nas Curvas de Nível. Eles possuem a função de dividir a água em
dois ou mais caminhos para seu escoamento. Os divisores de água são
elementos fundamentais para a formação das bacias hidrográficas.
Esquema de divisores de água

Exemplos de desenhos topográficos com os elementos descritos acima:
• Curvas de nível e seção transversal




• Talvegues e divisores de água
