1
BANCO DE DADOS

Modelo Entidade-Relacionamento (ME-R)

Profa. Gisele Busichia Baioco
gisele@ft.unicamp.br
1 Conceitos
O Modelo Entidade-Relacionamento (ME-R) foi definido por Peter Chen em 1976.
Desde então várias modificações foram sugeridas para o modelo.
O ME-R é um modelo de dados de alto-nível, classificado como conceitual (ou
semântico) e muito utilizado como ferramenta conceitual de modelagem de dados. De acordo
com as fases de projeto de bases de dados, o ME-R deve ser aplicado na fase de Projeto
Conceitual da BD.

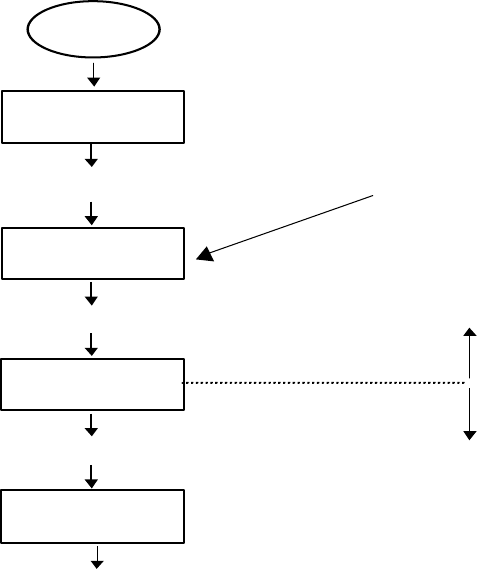

Requisitos de Dados
Esquema Conceitual de Dados
Esquema Lógico de Dados
Mini-Mundo
Coleta e Análise de
Requisitos
Esquema Físico de Dados
Independente do SGBD
Específico do SGBD
Projeto
Conceitual
Projeto
Lógico
Projeto
Físico

ME-R


Objetivo da utilização do ME-R: representar a semântica (significado) que os dados
possuem no mundo real, desconsiderando a forma como esses dados serão fisicamente
armazenados.
O ME-R possui quatro construtores para a representação da semântica dos dados
(construtores semânticos):
1) Conjunto de Entidades
2) Conjunto de Relacionamentos
3) Atributos de Conjunto de Entidades
4) Atributos de Conjunto de Relacionamentos
 2
1.1 Conjuntos de Entidades
Uma Entidade representa um objeto sobre o qual deseja-se manter informações. Um
objeto representado por uma entidade pode ter existência:
- física: pessoa, carro, casa, funcionário, etc.
- conceitual: departamento de uma empresa, curso de uma universidade, etc

Um Conjunto de Entidades (CE) é uma coleção de entidades que possuem
propriedades semelhantes.
Representação de CEs: retângulo com o nome da entidade em seu interior.


CE

Exemplos:


Funcionário Representa um conjunto de entidades funcionários

Departamento Representa um conjunto de entidades departamentos

1.2 Conjunto de Relacionamentos
Um Relacionamento é uma associação entre entidades, representando uma associação
entre objetos da realidade que está sendo modelada. Exemplos:

Funcionário.................Trabalhar..................Departamento
Aluno.................Matricular .................Disciplina

Um Conjunto de Relacionamentos (CR) é uma coleção de relacionamentos que
possuem propriedades semelhantes.
Representação de CRs: losango com o nome do relacionamento em seu interior.


CR

Exemplos:


Trabalhar Funcionário Departamento
f1
f2
f3
f4
d1
d2
d3
d4
t1
t2
t3
t4
Significa que:

 3

Podem existir um ou mais CRs envolvendo um mesmo CE. Por exemplo:


Matricular Aluno Disciplina
Auxiliar Professor


Podem existir um ou mais CRs envolvendo os mesmos CEs. Por exemplo:


Matricular Aluno Disciplina
Fazer
prova

Papéis nos Relacionamentos
Uma entidade cumpre um papel em um relacionamento. Por exemplo:


Contratar Empresa Curso
contrata contratado
por

contrata: papel de empresa;
contratado por: papel de curso.

A indicação de cada papel deve ser feita sempre que possa existir ambiguidade na
interpretação do CR. Por exemplo:


Contratar Empresa Curso
contrata contratado
por
Contratar Empresa Curso
contratada
por
contrata
Ou então:

 4
Auto-Relacionamento
Um auto-relacionamento ocorre quando um mesmo CE pode assumir mais de um papel
em um CR. Exemplos:

Negociar Empresa Produto negociado
compra
vende
Uma Empresa (vendedora) Negocia Produtos com outra Empresa
(compradora).
Promover
venda
Empresa
compra
é vendida
assessora
Uma Empresa (assessora) Promove a venda de uma outra Empresa
(vendida) para outra terceira Empresa (compradora).
Pré-
requisitar Disciplina
é pré-requisito de
pré-requisita
Uma Disciplina Pré-requisita outra Disciplina (que é pré-requisito).

Grau de Relacionamentos
O grau de um relacionamento é determinado pelo número de papéis que os CEs
assumem em um CR.
Grau 2 – Relacionamento Binário: dois papéis;
Grau 3 – Relacionamento Ternário: três papéis;
Grau 4 – Relacionamento Quaternário: quatro papéis;
etc

Exemplos de relacionamentos binários:


Trabalhar Funcionário Departamento
tem trabalha
Pré-
requisitar Disciplina
é pré-requisito de
pré-requisita


 5
Exemplos de relacionamentos ternários:


Negociar Empresa Produto negociado
compra
vende
Promover
venda
Empresa
compra
é vendida
assessora
Monitorar Aluno
monitora
Disciplina
Professor
monitorada
por
supervisiona

Cardinalidade de CRs
A quantidade máxima de vezes que uma entidade de um CE pode assumir um mesmo
papel em um determinado CR é chamada de multiplicidade do CE no CR, podendo ser 1 ou N
(mais de um).
A cardinalidade de um CR é dada pelo conjunto de todas as multiplicidades dos CEs
envolvidos no CR. Para relacionamentos binários, as seguintes opções de cardinalidade são
possíveis:

1:1 (um para um)

Gerenciar Funcionário Departamento
Exemplo:
b1
b2
b3
b4
a1
a2
a3
a4
A B
1 1
gerencia gerenciado
por


 6
1:N (um para muitos)/N:1 (muitos para um)

Possuir Funcionário Dependente
Exemplo:
b1
b2
b3
b4
a1
a2
a3
a4
A B
1 N
b5
b6
Ou então:
Trabalhar Funcionário Departamento
Exemplo:
b1
b2
b3
b4
a1
a2
a3
a4
A B
N 1
a5
a6
possui depende de
Ter Departamento Funcionário
1 N
trabalha
Deve-se observar que a ordem em que as entidades são representadas
em um relacionamento pode ser trocada, ou seja, um relacionamento
N:1 pode ser transformado em 1:N e vice-versa. A escolha é intuitiva.
Por exemplo, o CR Ter (1:N) mostrado a seguir tem o mesmo efeito do
CR Trabalhar (N:1) anterior.
tem
trabalha tem


 7
N:M (muitos para muitos)

a1
a2
a3
a4
A
a5
a6
Desenvolver Funcionário Projeto
Exemplos:
b1
b2
b3
b4
B
N M
b5
b6
Matricular Aluno Disciplina
N M
matricula-se
em
tem
desenvolve desenvolvido
por


Para relacionamentos ternários, as opções de cardinalidade possíveis são:
1:1:1
1:1:N
1:N:M
N:M:P

Como determinar a cardinalidade de relacionamentos ternários?


Monitorar Aluno Disciplina
Professor
?
? ?
monitora
supervisiona
monitorada
por


 8
Deve-se isolar de dois em dois CEs, descobrindo a multiplicidade do terceiro. Por
exemplo:
1) Dado um professor e uma disciplina, quantos alunos podem monitorar?

Monitorar Aluno Disciplina
Professor
?
N ?

2) Dado um professor e um aluno, quantas disciplinas esse aluno pode monitorar?

Monitorar Aluno Disciplina
Professor
?
N 1

3) Dada uma disciplina e um aluno, quantos professores podem supervisionar?

Monitorar Aluno Disciplina
Professor
1
N 1

 Outro exemplo:

Usar/
Produzir
Máquina Produto
Componente
P
M N
produz produzido
usado

1) Dada uma máquina e um produto, quantos componentes são usados para produzir o
produto?
2) Dado um produto e um componente, quantas máquinas podem produzir o produto?
3) Dada uma máquina e um componente, quantos produtos podem ser produzidos?
 9
Conceito de CE fraco
Um CE fraco é um CE em que cada entidade somente é preservada se assume ao menos
uma vez um papel em um CR que torna fraco esse CE – CR total para esse CE. Em outras
palavras, sempre que desaparecer o último relacionamento que envolve uma entidade de um
CE fraco, ela desaparece também.
Representação de CEs fracos:


CE fraco

Exemplo:


Possuir Ementa Disciplina
Propor Professor


Ementa é um CE fraco para o CR Possuir. Isso significa que: não interessa guardar as
ementas de disciplinas que não existem mais ou ementas que não são de nenhuma disciplina.
Para o CR Propor, Ementa não é CE fraco. Isso significa que: ementas que não se sabe
quem propôs podem ser mantidas, desde que sejam de alguma disciplina.
1.3 Atributosadotada pela universidade, os professores podem ser
cadastrados na Gerência Acadêmica sem estar ministrando disciplinas. Cada professor pode
ministrar até no máximo 3 disciplinas. Cada professor está vinculado a um departamento e
possui um código específico para sua diferenciação dentre os demais professores.
A universidade adota um sistema progressivo de aprendizado, no qual cada disciplina
pode ter no máximo 3 e no mínimo 0 pré-requisitos. Geralmente, as disciplinas sem nenhum
pré-requisito, ou pertencem ao primeiro período ou são disciplinas optativas.
De acordo com o conselho acadêmico, em um dado período letivo, um aluno pode não
estar matriculado em nenhuma disciplina, caracterizando um trancamento de matrícula, e pode
se matricular em 7 disciplinas no máximo. O aluno pode repetir no máximo 3 vezes a mesma
disciplina.
Para o perfeito acompanhamento acadêmico do aluno durante o curso, a universidade
mantém um histórico dos alunos. Esse documento é o conjunto de todas as disciplinas cursadas
pelo aluno em toda a sua vida acadêmica dentro da universidade. Contém o registro das
disciplinas e indica a nota final e a data em que a disciplina foi cursada.
No total a universidade pode comportar 5000 alunos matriculados em seus diversos
cursos. A cada ano, são admitidos 800 novos alunos por vestibular e no máximo 60 por
transferências externas. Formam-se em torno de 300 alunos por semestre. A universidade
oferece 10 cursos e 280 disciplinas, possuindo cerca de 120 professores.

Solução:
1) Grifar as palavras importantes para a compreensão do sistema:
A Gerência Acadêmica mantém um controle centralizado de alunos, cursos, disciplinas
e professores.
Um aluno não pode estar vinculado a mais de um curso ao mesmo tempo. Os alunos
preenchem uma ficha cadastral com número de matrícula pré-impresso, informando seu nome
e endereço.
Os departamentos são responsáveis pelos cursos. Os cursos são compostos por
disciplinas, as quais podem ser obrigatórias ou optativas, dependendo do curso a que pertencem.
Cada disciplina é codificada de acordo com um padrão pré-estabelecido. Cada disciplina
necessita de um mínimo de 10 alunos e no máximo 50 alunos.
Os professores podem ser cadastrados sem estar ministrando disciplinas. Cada professor
pode ministrar até no máximo 3 disciplinas. Cada professor está vinculado a um departamento
e possui um código específico.
Cada disciplina pode ter no máximo 3 e no mínimo 0 pré-requisitos.
Em um dado período letivo, um aluno pode não estar matriculado em nenhuma
disciplina e pode se matricular em 7 disciplinas no máximo. O aluno pode repetir no máximo 3
vezes a mesma disciplina.
O histórico dos alunos contém o registro das disciplinas e indica a nota final e a data em
que a disciplina foi cursada.
2) Separar as palavras grifadas em substantivos e verbos;
3) Classificar, a princípio, os substantivos como sendo:
 15
- CEs;
- Atributos;
- Valores de Atributos;
- Papéis.
E os verbos, como sendo:
- Relacionamentos;
- Ações (Procedimentos) e regras.

Substantivos Classificação Verbos Classificação
alunos CE estar vinculado Relacionamento
cursos CE preenchem Ação
disciplinas CE são responsáveis Relacionamento
professores CE compostos por Relacionamento
número de
matrícula
Atributo é codificada Ação
nome Atributo necessita de mínimo 10
alunos e máximo 50 alunos
Regra
endereço Atributo pode ministrar mínimo 0 e
máximo 3
Regra

departamento CE está vinculado Relacionamento
obrigatórias Valor de atributo possui Relacionamento
optativas Valor de atributo ter pré-requisito
máximo 3 e mínimo 0
Regra
código Atributo estar matriculado mínimo 0 e
máximo 7
Regra
nota final Atributo repetir máximo de 3 vezes Regra
data Atributo contém Relacionamento

4) Vincular a cada CE os seus atributos:
- Verificar se cada atributo não pode ser promovido a CE;
- Verificar se cada CE não pode ser rebaixado para atributo;
5) Vincular uma chave para cada CE:


Aluno Disciplina
número_matrícula
nome
endereço
código
nome
Curso
código
nome
Professor
código
nome
Departamento
código
nome


6) Vincular a cada CR os CEs, de acordo com os papéis que as entidades assumem nos
relacionamentos:
- Verificar as palavras marcadas como CRs que são apenas papéis de outros CRs;
- Verificar a cardinalidade dos CRs.
 16


Aluno
Disciplina
número_matrícula
nome
endereço
código
nome
Curso
código
nome
Professor código
nome
Departamento
código
nome
Estar
vinculado
N
1
Responsa-
bilizar
1 N
Compor
N
M
Pertencer
1
N

7) Vincular os papéis aos CRs quanto existir ambiguidade;
8) Vincular a cada CR os seus atributos;
9) Redistribuir os atributos restantes entre os CEs e CRs;
10) Vincular a cada atributo os seus valores;
11) Verificar as ações e regras. Se elas sempre se referirem a dados que já estão modelados,
desconsidera-las; senão identificar quais são esses dados e repetir os passos 2 a 11:


Aluno
Disciplina
número_matrícula
nome
endereço
código
nome
Curso
código
nome
Professor código
nome
Departamento
código
nome
Estar
vinculado
N
1
Responsa-
bilizar
1 N
Compor
N
M
Ministrar
N
M
Pertencer
1
N
Pré-requisitar
M
N
Matricular
M
N
pré-requisita
é pré-requisito de
obrigatória
data
concluida
nota_final


12) Verificar se existem CEs com apenas uma instância. Se houver, descartar cada CE nessa
situação e seus CRs;
13) Verificar cada CR para confirmar se apenas os papéis indicados são necessários, senão
criar os que faltam e vincular os CEs adequados;
 17
14) Verificar se cada CR de grau maior que 2 não pode ser desmembrado em dois ou mais
CRs de grau menor;
15) Verificar todos os CEs que são fracos para algum CR.


 18
3 Exercícios de Fixação
Fazer a modelagem das seguintes especificações, usando o ME-R:
1. Uma sorveteria implantou o controle de vendas. As informações armazenadas são:
código, nome e endereço do cliente para uma possível promoção ao “melhor comprador”; além
do código, descrição, sabor e marca do produto. A cada venda deve-se armazenar a quantidade
vendida e o valor pago. Tanto o código do cliente como o do produto tem valor único. Cada
produto pode ser vendido a vários clientes e esses podem comprar vários produtos.

2. Uma transportadora é responsável por transportar carga para depósitos de varejo de
uma empresa. Atualmente existem 6 depósitos de varejo. Um caminhão pode levar várias
mercadorias durante uma única viagem, que é identificada por um código e armazena dados
sobre custos (pedágio, combustível), entregando as mercadorias em vários depósitos. Cada
mercadoria é identificada por um código e inclui dados sobre volume, peso e destino.
Caminhões possuem diferentes capacidades para o volume e o peso que podem carregar. A
transportadora atualmente tem 150 caminhões e um caminhão faz de 3 a 4 viagens por semana.

3. A biblioteca de uma universidade resolveu controlar os empréstimos de livros e
revistas feitos para alunos. As informações guardadas são: número, nome e endereço do aluno,
e um status informando se o aluno é ou não devedor. Como livros e revistas podem ser
emprestados a vários alunos e cada aluno pode emprestar vários livros e revistas, é necessário
controlar a data e hora do empréstimo. Assim para cada livro é necessário guardar o código,
ISBN, título e área, enquanto que para cada revista deve ser armazenado o número, descrição,
volume e área. O número do aluno assim como o ISBN e o número da revista tem valores
únicos.

4. Um hospital decidiu fazer um sistema para controle de seus pacientes e médicos. Para
isso foi necessário armazenar dados como o RG, nome, endereço, idade e convênio do paciente,
juntamente com o número identificador, nome, endereço e especialidadedo médico. O paciente
pode ser atendido por vários médicos em determinadas datas e horários, assim como o médico
pode atender a vários pacientes.

5. Empresas decidiram controlar seus departamentos. Cursos são oferecidos por cada
departamento. Para isso é necessário armazenar dados como nome, cnpj e filial da empresa, que
tem vinculado vários departamentos que possuem nome, número identificador e descrição.
Cada curso tem nome, descrição, código com valor único e número de horas semestrais,
podendo estar vinculado a vários departamentos. Por sua vez, cada departamento é referente a
uma única empresa.do médico. O paciente
pode ser atendido por vários médicos em determinadas datas e horários, assim como o médico
pode atender a vários pacientes.

5. Empresas decidiram controlar seus departamentos. Cursos são oferecidos por cada
departamento. Para isso é necessário armazenar dados como nome, cnpj e filial da empresa, que
tem vinculado vários departamentos que possuem nome, número identificador e descrição.
Cada curso tem nome, descrição, código com valor único e número de horas semestrais,
podendo estar vinculado a vários departamentos. Por sua vez, cada departamento é referente a
uma única empresa.
