Av1 - Eletrônica Analógica
1)
Circuitos ceifadores e grampeadores são circuitos compostos por diodos para a obtenção de formas de ondas especiais. Cada um deles, desempenha uma função específica como o próprio nome sugere.

Tendo por base o comportamento dos circuitos ceifadores/grampeadores, avalie as seguintes afirmativas assinalando (V) para as verdadeiras ou (F) para as falsas:

(  ) Dulpicam parte do sinal aplicado a sua entrada, sem distorcer o restane da forma de onda no tempo.
(  ) Limitam a amplitude de um sinal, para formação de ondas e para o controle da quantidade de potência entregue a carga.
(  ) Está relacionado ao sinal de entrada em série ou paralelo com diodo limitador.
(  ) O sinal é cortado na transição do sinal no nível zero ou uma tensão de polarização.
A seguir assinale a alternativa com a sequência correta.
Alternativas:
· a) F - V - F – V Alternativa assinalada
· b) V - V - F - V
· c) F - V - F - F
· d) V - V - V - V
· e) F - F - F - F
2)

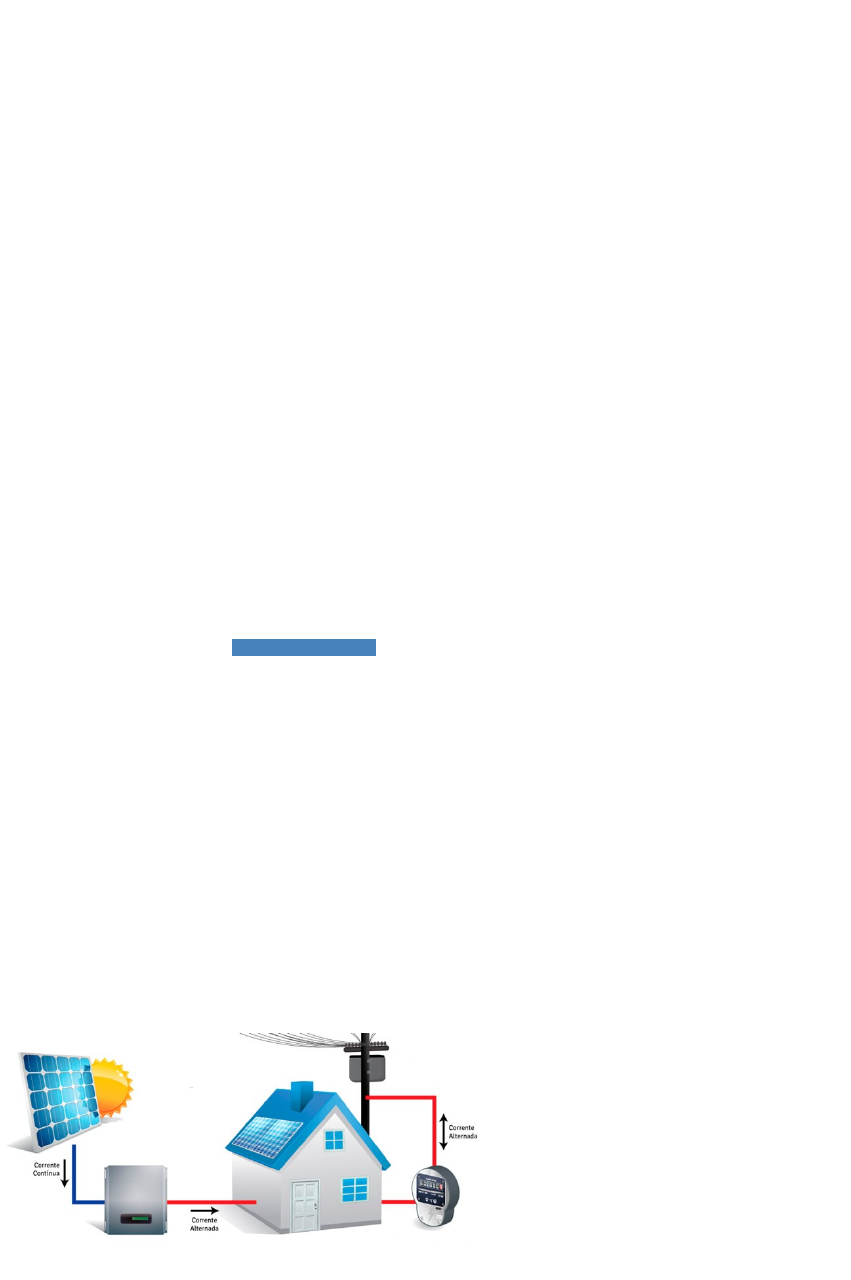

Quando nos referimos ao sistema fotovoltaico, sabemos que sua função é transformar a energia captada do sol em energia elétrica, sendo que esse sistema gera uma corrente contínua (CC), conforme ilustrado pela Figura-1 a seguir. Para que possa ser usada nos equipamentos elétricos é necessária a transformação para corrente alternada (CA).

Figura-1 Sistema fotovoltaico.
Disponível em: acesso em 25 de abril de 2018.
Qual é o equipamento necessário para a conversão de corrente contínua para alternada?
Alternativas:
· a) Circuito em ponte de resistores
· b) Inversor Alternativa assinalada
· c) Nobreak
· d) Transformador
· e) Medidor de energia
3)
De acordo com o retificador de onda completa ilustrado na Figura-1, cuja a entrada é monofásica, a amplitude da tensão de saída e a potência de saída são o dobro da segunda composição indireta.
Seu acionamento é obtido através das chaves S1, S2, S3 e S4 que são passadas para os estados ativo ou inativo aos pares (e em diagonal), acionando diretamente os diodos. Portanto as chaves S1 e S4 ou as S2 e S3,  vão para o estado ligado a um semiciclo (T/2) e para desligado no outro semiciclo.

Figura-1 Retificador em Ponte com Diodos
Fonte: Martins, 2018.

Com base na fonte de tensão da Figura-1, avalie a sentença a seguir preenchendo suas lacunas:

Sabendo que o circuito da Figura-1 pode ser montado com................................ inversores de fonte de tensão em ...............................ponte. Necessitamos de .............................. chaves e .......................... diodos de retorno.
A seguir assinale a alternativa correta.
Alternativas:
· a) dois - meia - quatro – quatro Alternativa assinalada
· b) quatro - meia - quatro - quatro
· c) dois - completa - quatro - quatro
· d) dois pares - completa - quatro - quatro
· e) dois - meia - quatro - dois
4)
Quando nos referimos a polarização PNP e NPN na configuração base comum, a polarização se divide em três regiões conforme ilustrado na Figura-1: ativa, corte e saturação.


Figura-1 Transistores NPN e PNP.
Fonte: Martins, 2018.

Com base na configuração dos transistores da Figura-1, avalie as seguintes afirmativas:

I - A configuração na região ativa no transistor PNP pode ser determinada utilizando a aproximação
II - A configuração na região ativa no transistor NPN pode ser determinada utilizando a aproximação
III - Para a configuração na região ativa no transistor NPN, as polaridades são inversas a  PNP que corresponde a
É correto apenas o que se afirma em:
Alternativas:
· a) I.
· b) II.
· c) I e III Alternativa assinalada
· d) II e III.
· e) I, II e III.
5)
Existe uma conguração que é utilizada principalmente para o casamento de impedâncias, onde apresentam uma alta impedância de entrada e uma baixa impedância de saída.
Qual(ais) os tipo(s) de configurações é utilizada?
Alternativas:
· a) Emissor comum
· b) Coletor comum e Emissor comum
· c) Base comum e Emissor comum
· d) Coletor comum Alternativa assinalada
· e) Base comum
