Lista_Prova2_2024_Calculos

Prévia do material em texto

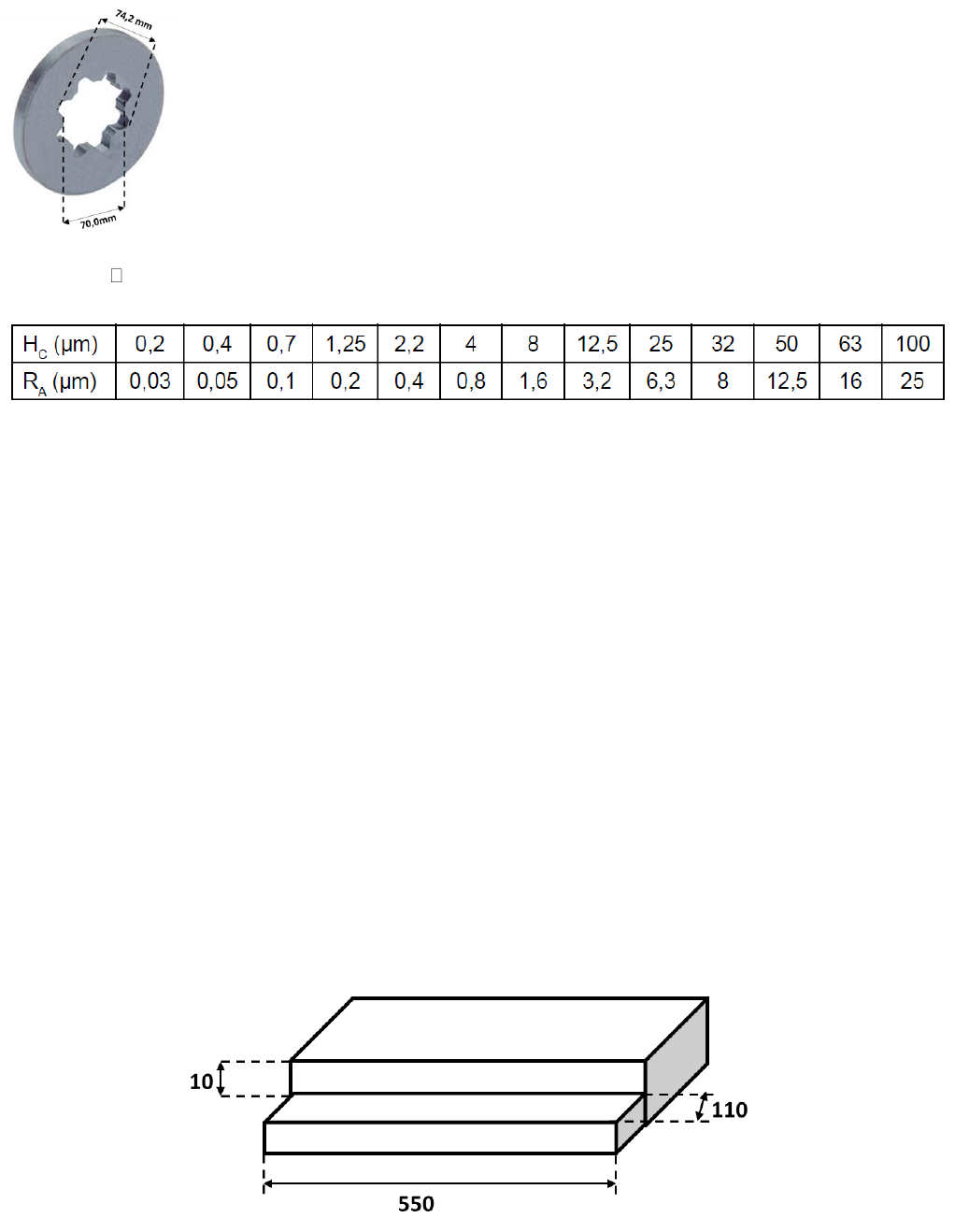

1) Qual é o valor do avanço por dente para executar a peça na figura indicada a seguir com 15 mm de
espessura, utilizando uma brocha de 50 dentes? Encontre o tempo de corte necessário para realizar o
brochamento desta peça, utilizando uma velocidade de corte de 5 m/min e uma brocha com 950mm de
comprimento. (1,5 ponto)

2) Deseja-se fabricar uma peça por fresamento com ferramenta de ponta esférica com rugosidade média
de 0,40 m. Qual deverá ser o valor da sobreposição entre os passes sabendo-se que o raio da ponta
da ferramenta é de 1,50 mm.


3) Deseja-se aplainar uma placa de Aço com 700 mm comprimento, 450 de largura, em operação de
desbaste com sobremetal de 15 mm. A plaina possui profundidade de corte de 8 mm, avanço de 1,0
mm, velocidade de corte de 15m/min, velocidade de reverso da mesa da plaina de 60 m/min.
Considerar la=10 mm, lu= 5 mm e Ba = Bu = 4 mm. Calcular o tempo total de Corte? E o tempo total
para usinagem?

4) Para cumprir o planejamento da produção, a operação de aplainamento deverá ser executada em 26
minutos. Qual deverá ser a velocidade de corte ajustada na máquina para que se cumpra este tempo
de corte. Já foram definidos os seguintes parâmetros:
Comprimento: 960 mm comprimento (folga la= 10 mm e lu = 5 mm);
Largura: 450 mm (folga Ba=Bu= 3 mm);
Sobremetal: 20 mm;
Profundidade de corte: 5 mm;
Avanço: 1,9 mm por volta;
Velocidade de retorno (máxima disponível): 40 m/min.

5) Com uma fresa de disco deseja-se usinar uma peça conforme desenho abaixo. O material da peça
possui uma pressão específica de corte de 700 N/mm². A velocidade de corte recomendada é de 50
m/min e o disco da fresa possui 150 mm de diâmetro, 35mm de largura, 0,10 mm de avanço por dente
e 24 arestas de corte e profundidade de corte máximo de 2,0 mm. Calcule a velocidade de avanço, o
tempo de corte gasto e a potência requerida da fresa que possui um rendimento de 90%



6) Após o processo de acabamento, foi realizada a medição da rugosidade superficial da peça. Com base
nesta medição, encontre a rugosidade média, máxima, total e a média por cut-off. Sabendo que para a
rugosidade máxima o cliente exige que exista no mínimo 7 cut-off e para cálculo da rugosidade média
15 pontos de medição.


7) Um centro de serviço preparou o seguinte fluxo de produção para execução de um pedido conforme
figura abaixo. Para isso, irá partir de um bloco de metal com força específica de corte de 950 N/mm² e
serão realizados os seguintes processos: aplainamente, fresamento, furação e brochamento. Para
atender o prazo solicitado e o volume de peça, o tempo total de corte para esta produção deverá ser
menor do que 30 min/peça. As dimensões estão indicadas nos desenhos abaixo.
Dados dos processos:
Aplainamento:
Velocidade de Corte: 26 m/min
Velocidade de retorno: 40 m/min
Folgas: La=10 mm, Lu=7 mm, Ba=
Bu= 4 mm
Avanço: 2,0 mm/golpe
Profundidade de corte: 5,0 mm
Fresamento:
Diâmetro da fresa: 75 mm
Nº de dentes: 12
Avanço por dente: 0,15
mm/voltaxdente
Profundidade de corte: 10 mm
Furação:
Diâmetro da broca: 35 mm
Velocidade de corte: 50 m/min
Avanço: 0,15mm/volta.
Brochamento:
Velocidade de corte: 1,5 m/min
Comprimento da brocha: 900 mm


Com base na proposta acima e visando manter a máxima produção, a soma dos tempos nos
processos de fresamento, furacão e brochamento devem ser iguais ao tempo de corte no processo de
aplainamento.
Todas as respostas devem ser demonstradas com cálculos.
1) Será possível atender o tempo máximo de produção por peça?
2) Qual o tempo de corte disponível para o processo de fresamento?
3) Para atender a condição de corte, qual a velocidade de corte deverá ser ajustada no processo de
fresamento?
4) Será possível realizar esta operação fresamento uma vez que a fresa tem uma potência disponível
de 12 Kw considerando um rendimento de 85%.
