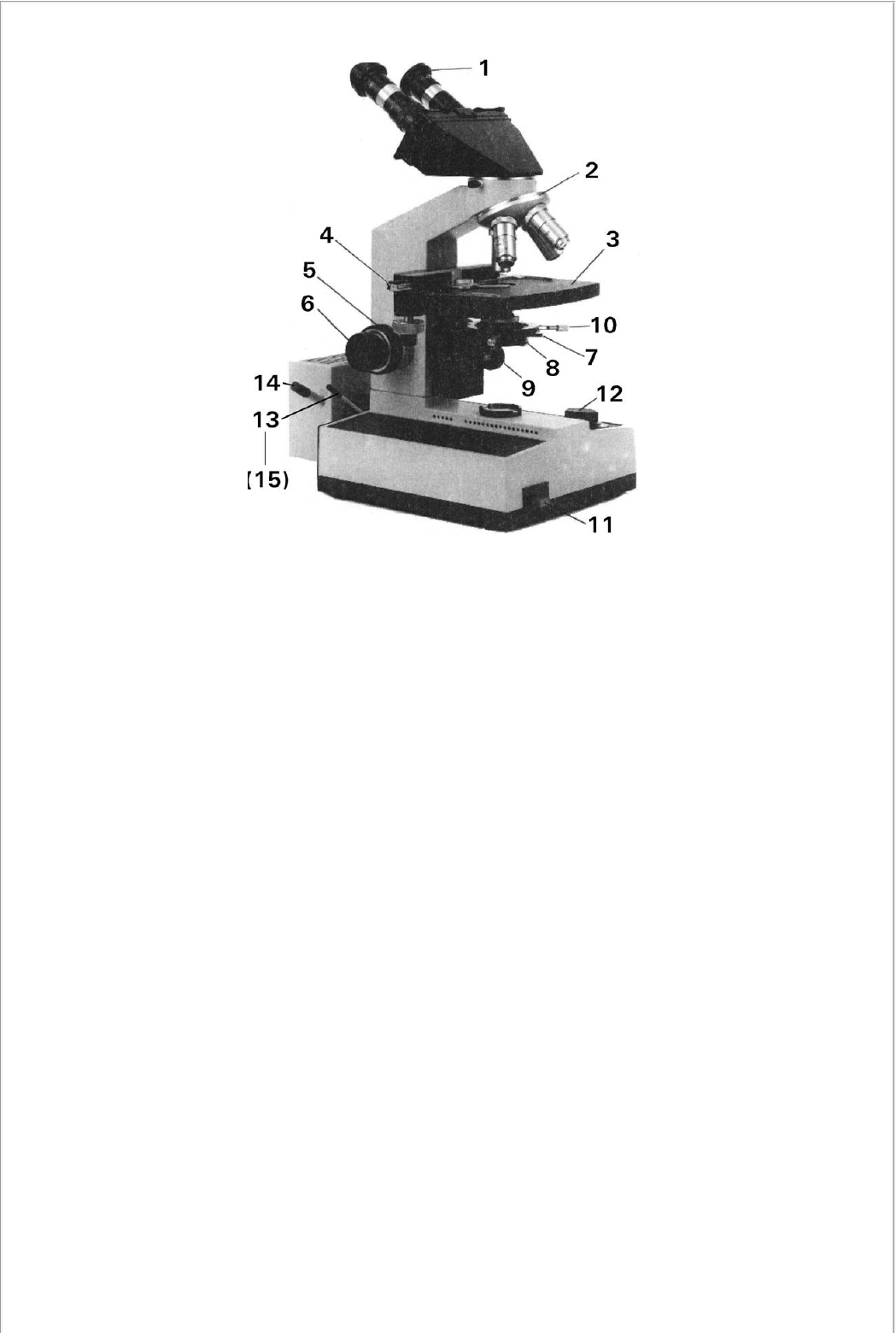

1- Ocular
2- Objetivas e revólver
3- Platina
4- Charriot
5- Macrométrico
6- Micrométrico
7- Diafragma no condensador
8- Condensador
9- Parafuso da altura do condensador
10- Dois parafusos centralizadores do condensador
11- Fonte de luz
12- Controle de iluminação
13- Diafragma de campo (alavanca no lado esquerdo do microscópico)
14- Dois parafusos de ajuste do filamento da lâmpada (esquerdo e
direito)

OLHO HUMANO –
Bastonete é mais sensível que os cones
Limite de sensibilidade de 10-6 lux
Consegue enxergar até 16 quadros/s e até um pouco mais se melhorar o contraste
(cinema utiliza 24 quadros/s)
É otimizado para um intervalo de freqüência (
730-760 a 360-380 nm
19/03/25, 11:06 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 1/5
(vermelho ao infra vermelho), (violeta)

quantidade de luz e contraste
Distingue 10 Xs mais o verde (550 nm) que o azul

Unidades Utilizadas em Microscopia
1 mm = 0,001 mm
(micrômetro) (milímetro)

1 nm = 0,001 mm
(nanômetro) (micrômetro)

Resolução = número de pontos por área, necessita de pelo menos 3 fileiras de
células
Olho Humano»1 minuto de arco (de grau) ou 0,07mm a 25 cm de distância.
Microscópio de Luz » 0,2 mm, podendo ser aumentado pelo uso de outras
técnicas como vídeo, luz polarizada, imunofluorescência, microscopia
confocal, etc...Na prática, não utilizar aumentos superiores a 1.000 Xs.
Usos do M.L.
Visualizar detalhes finos de estruturas
Aumentar a imagem de um objeto
Medir o comprimento, ângulos, área, etc. de um objeto.
Instrumento analítico, para determinar as propriedades ópticas como o índice de
refração, reflectância, alteração da fase etc...

Luz
Onda eletromagnética com gama de freqüências que são percebidas pelo olho
humano. Brilho – variação da freqüência, Cor – variação do comprimento de onda.
Interações da Luz com a Matéria
Reflexão – ângulo de incidência – ângulo de reflexão
Refração – quando a luz atravessa de um meio para outro com ¹ índices de
refração (n) e sofre um desvio. Ocorre porque a velocidade de propagação depende
no meio em que a luz se propaga. É calculado pela divisão do ângulo de incidência
sobre o ângulo de refração.
Absorção – relação mais comum na biologia. O objeto torna-se visível porque
diminuí o comprimento de onda, geralmente os obj. biológicos deslocam a fase da
luz.
Polarização – a luz vibra em vários planos, ao passar pelo obj. a luz passa a vibrar
somente num plano, chama-se luz polarizada. Os obj. biológicos podem desviar ou
mudar o ângulo da luz polarizada.
19/03/25, 11:06 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 2/5
Fluorescência – ao irradiar um obj. parte da energia é absorvida e quase
imediatamente liberada como luz de maior comprimento de onda (ex.
ilumina com azul ou U.V.) os obj. aparecem auto iluminados sob o
microscópio.

Difração – é a dispersão da luz que ocorre quando um feixe luminoso
atravessa uma borda opaca e se forma um leque, e a luz tende a se espalhar
pelas áreas escuras, A quantidade de dobra estar relacionada com o
comprimento de onda, por este motivo não é possível obter uma imagem
absolutamente contrastada de um obj.

Objetivas de um M.L.
Aumento Ex. 40
comprimento do tubo/abertura numérica ex. 160/0.2
espessura da lamínula e tipo de objetiva. Ex 0.17 / plan-apo

ABERRAÇÃO CROMÁTICA
Objetivas
Acromática – coincide todas as cores do espectro num mesmo foco
Apocromática = coincide das 3 cores (vermelho, verde e azul) eliminando o
espectro secundário.
Semi apocromática = aproxima bastante os focos
Mono-cromáticas = correção apenas para um comprimento de onda(ex. para
fotos com luz ultravioleta)

ABERRAÇÃO DE ESFERICIDADE
Aplanáticas ou Plan = são lentes compostas com até 6 elementos com diferentes
índices de refração tornando a imagem em foco em todo o campo de observação
Óptica Finita (160 ou 17 mm) ou Óptica Infinita


Exercício 1:

Um micrômetro (1um) e um nanômetro (1 nm) equivalem, respectivamente, a:
19/03/25, 11:06 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 3/5
A)
Um milésimo de milímetro e um milésimo de micrômetro.
B)
Um centésimo de milímetro e um milésimo de micrômetro.
C)
Um décimo de milímetro e um milésimo de micrômetro.
D)
Um milésimo de milímetro e um décimo de micrômetro.
E)
Um milésimo de milímetro e um centésimo de micrômetro.
Exercício 2:
 A microscopia eletrônica de transmissão permite a observação
A)
 da ultra estrutura celular
B)
 do relevo celular.
C)
 da atividade celular.
D)
da sequência dos genes
E)
da idade da célula.
Exercício 3:
A Mocroscopia confocal está associada a:
A)
19/03/25, 11:06 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 4/5
eletrônica de varreduta
B)
eletrônica de transmissão
C)
de fluorescência
D)
de fase
E)
de iluminação oblíquoa
