Controle Dinâmico de Sistemas – FAESA
Lista – Unidade 3

Professor: Daniel Luis Cosmo
Alunos: Eduardo Polezi Cardoso e Giovanna Cardoso Colodetti

Questão 1:
• Código:
num = [1 1];
den = [1 0 0];
G = tf(num, den);
rlocus(G);
title('Lugar das Raízes do Sistema de Malha Fechada');
xlabel('Real');
ylabel('Imaginária');
grid on;

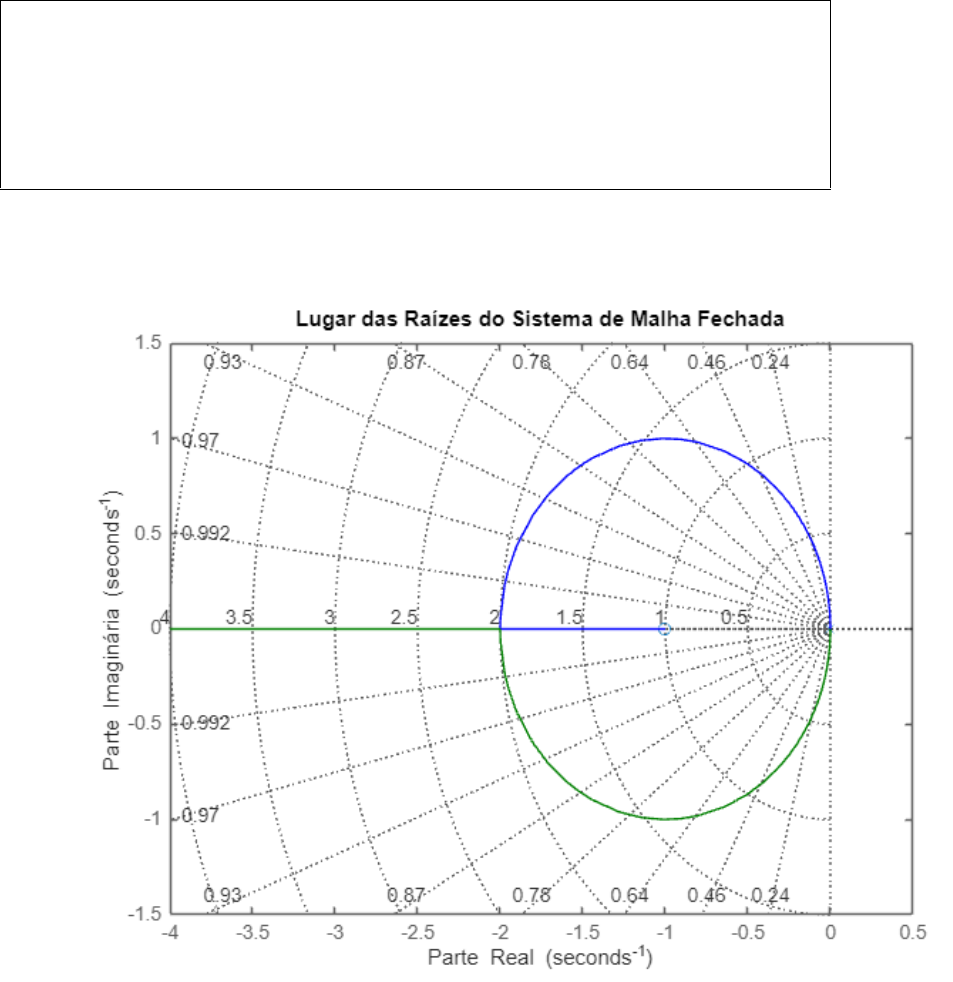

• Gráfico:

Questão 2:
• Código:
num = [1];
den = [1 5 9 5 0];
G = tf(num, den);
rlocus(G);
title('Lugar das Raízes do Sistema de Malha Fechada');
xlabel('Real');
ylabel('Imaginária');
grid on;

• Gráfico:

Questão 3:
• Código:
num = [1 6 10];
den = [1 2 10];
G = tf(num, den);
figure;
rlocus(G)
title('Lugar das Raízes do Sistema')
grid on;hold on;
theta = linspace(0, 2*pi, 100);
r = sqrt(10);
x = r * cos(theta);
y = r * sin(theta);
plot(x, y, 'r--', 'LineWidth', 1.5)
hold off;
axis equal;

• Gráfico:


Questão 4:
• Código:
num = [1];
den = [1 5 9 5 0];
G = tf(numerador, denominador);
rlocus(G);
title('Lugar das Raízes do Sistema de Malha Fechada');
xlabel('Real');
ylabel('Imaginária');
grid on;

• Gráfico:


Questão 5:
• Código:
num = [1 6 10];
den = [1 2 10];
G = tf(num, den);
figure;
rlocus(G)
title('Lugar das Raízes do Sistema')
grid on;
hold on;
theta = linspace(0, 2*pi, 100);
r = sqrt(10);
x = r * cos(theta);
y = r * sin(theta);
plot(x, y, 'r--', 'LineWidth', 1.5)
hold off;
axis equal;

• Gráfico:


Questão 6:
• Código:
K = 1;
num = K * [1 9];
den = [1 4 11 0];
G = tf(num, den);
H = 1;
sys = feedback(G, H);
rlocus(G);
title('Lugar das Raízes do Sistema de Malha Fechada');

• Gráfico:


Questão 7:
• Código:
num1 = [1 1];
den1 = [1 5];
num2 = 2;
den2 = conv([1 0], [1 2]);
G1 = tf(num1, den1);
G2 = tf(num2, den2);
G_open = G1 * G2;
figure;
rlocus(G_open)
title('Lugar das Raízes do Sistema em Malha Fechada')
grid on;
[K, ~] = rlocfind(G_open);
K_min = min(K);
K_max = max(K);
disp(['Faixa de valores de K para estabilidade: ', num2str(K_min), '
