Desenho Técnico Mecânico

Prévia do material em texto

Questão 1/10 - Desenho Técnico Mecânico
  Ler em voz alta
Existem peças com muitos detalhes que não são vistos normalmente, tais como: furos, roscas, ranhuras, rebaixos e detalhes internos e que precisam ser informados para que a peça seja visualizada corretamente. Para essa visualização é usado um tipo de linha, na mesma espessura das linhas principais da peça e que indicam esses detalhes internos e até detalhes do lado oposto da peça, oculto por uma determinada face. Para essa visualização, qual o tipo de linha deve ser usado?

	A

	Linhas tracejadas
Você assinalou essa alternativa (A)

	B

	Linhas traço e ponto

	C

	Linhas de centro

	D

	Linhas traço dois pontos
Questão 2/10 - Desenho Técnico Mecânico

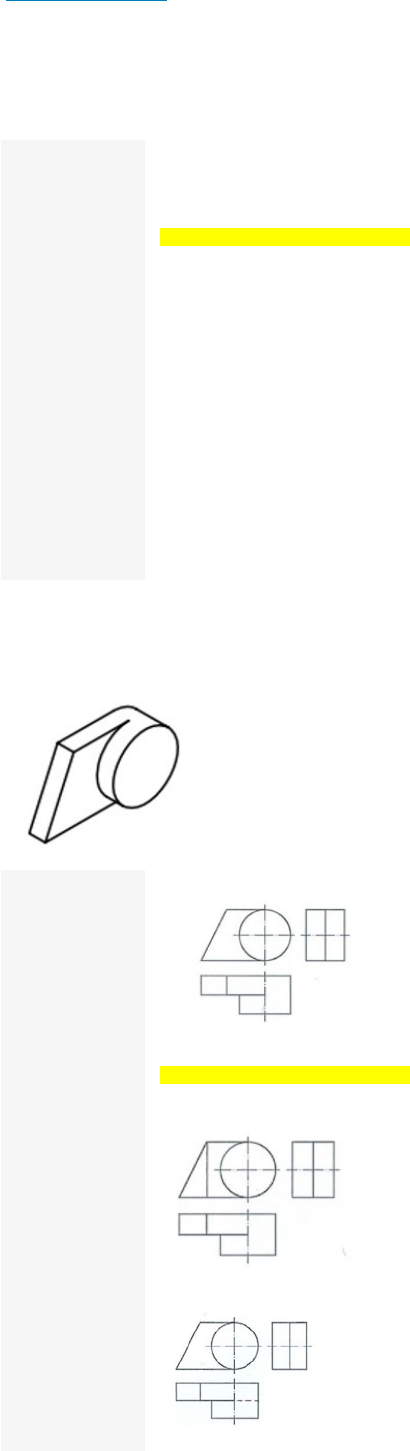

Verificando o desenho em perspectiva dado abaixo, responda qual das alternativas apresenta as três vistas ortogonais devidamente desenhadas.

	A


Você assinalou essa alternativa (A)

	B



	C



	D


Questão 3/10 - Desenho Técnico Mecânico
  Ler em voz alta
Analise a perspectiva isométrica dada, e assinale a alternativa que apresente a vista ortogonal faltante.

	A



	B



	C



	D


Você assinalou essa alternativa (D)
Questão 4/10 - Desenho Técnico Mecânico
  Ler em voz alta
Muitas vezes a visualização de um desenho apenas nas suas projeções ortogonais pode ser complicado e pode-se amenizar tal fato com o uso de um desenho em perspectiva. Existem alguns tipos de perspectivas em desenho técnico, porém a mais utilizada é a perspectiva isométrica. Qual das perspectivas a seguir representa o ângulo correto para se desenhar uma perspectiva isométrica?

	A



	B



	C


Você assinalou essa alternativa (C)

	D


Questão 5/10 - Desenho Técnico Mecânico
Analise o desenho técnico a seguir e marque a alternativa que apresenta respectivamente os valores corretos de comprimento, largura e altura dessa peça.

	A

	15 – 20 – 43

	B

	20 – 43 – 15

	C

	43 – 15 – 20

	D

	43 – 20 - 15
Você assinalou essa alternativa (D)
Questão 6/10 - Desenho Técnico Mecânico
  Ler em voz alta
O Desenho Técnico é uma expressão gráfica que tem por finalidade a representação de forma, dimensão e posição de objetos de acordo com as necessidades de um projeto. Para uma padronização dos desenhos e para que eles sejam uma linguagem universal, é preciso seguir alguns padrões. Nas representações ortogonais podemos utilizar dois tipos de projeção das vistas, são eles 1° Diedro e 3° Diedro. Analise as proposições a seguir e marque V para as verdadeiras ou F para as falsas, em relação a esses Diedros e marque a alternativa correta:
 (   ) O sistema de projeção no 1º Diedro é conhecido como Método Alemão
(   ) O sistema de projeção no 1º Diedro é adotado pela ABNT
(   ) O sistema de projeção no 3º Diedro é adotado pela norma alemã DIN
(   ) O sistema de projeção no 3º Diedro é conhecido como Método Americano

	A

	V – V – V – V

	B

	V – F – V – V

	C

	F – V – V – F

	D

	V – V – F – V
 Você assinalou essa alternativa (D)
Questão 7/10 - Desenho Técnico Mecânico
  Ler em voz alta
Analise as alternativas e assinale a que representa a vista faltante em relação à perspectiva isométrica dada.
Você não pontuou essa questão

	A



	B


Você assinalou essa alternativa (B)

	C



	D


Questão 8/10 - Desenho Técnico Mecânico
  Ler em voz alta
Assinale a alternativa que apresenta corretamente as três vistas ortogonais no 1° diedro da peça desenhada em perspectiva a seguir:

	A



	B



	C


Você assinalou essa alternativa (C)

	D


Questão 9/10 - Desenho Técnico Mecânico
  Ler em voz alta
Ao se fazer um desenho técnico podemos representa-lo em sua projeção ortogonal no 1º diedro ou no 3º diedro de acordo com a NBR 10209-2, no Brasil foi adotado pela ABNT o sistema de projeção no 1º diedro. Em um desenho, a vista de frente (ou frontal) é a principal, ou seja, é a que comanda a posição das demais vistas e a escolha dessa vista pelo desenhista deve ser feita a partir de alguns critérios. Analise os critérios descritos a seguir e na sequência assinale a alternativa correta.
I – A posição que mostra a forma mais característica da peça.
II – A posição onde se localizam apenas furos, chanfros e rebaixos.
III – A posição que indique a posição de trabalho da peça, ou seja, como ela é encontrada isoladamente ou em conjunto.
IV – A posição que mostre a maior dimensão da peça e possibilite o menor número de linhas invisíveis nas outras vistas.

	A

	Apenas os critérios I e II estão corretos.

	B

	Apenas os critérios II, III e IV estão corretos.

	C

	Apenas os critérios I, III e IV estão corretos.
Você assinalou essa alternativa (C)

	D

	Todos os quatro critérios estão corretos.

Questão 10/10 - Desenho Técnico Mecânico
 Analisando o desenho em perspectiva, responda qual alternativa apresenta as três vistas devidamente desenhadas.  vistas ortogonais, frontal, superior e lateral esquerda  do prisma:

	A



	B



	C



	D


Você assinalou essa alternativa (D)
Questão 6/10 - Desenho Técnico Mecânico
Verifique o desenho em perspectiva e responda qual alternativa apresenta as três vistas devidamente desenhadas.

	A



	B



	C



	D


Você assinalou essa alternativa (D)
Questão 7/10 - Desenho Técnico Mecânico
De acordo com a norma NBR que padroniza as dimensões das folhas utilizadas na execução de desenhos técnicos, verifique qual alternativa apresenta corretamente o formato das folhas de desenho com as seguintes dimensões: (297 x 420) e (594 x 841).

	A

	A3 – A2

	B

	A1 – A2

	C

	A3 – A1
Você assinalou essa alternativa (C)

	D

	A1 – A0

Questão 10/10 - Desenho Técnico Mecânico
De acordo com o desenho em perspectiva, qual das quatro alternativas apresenta as três vistas ortogonais devidamente desenhadas?

	A



	B



	C


Você assinalou essa alternativa (C)

	D


Questão 1/10 - Desenho Técnico Mecânico
  Ler em voz alta
As caixas d´água têm a capacidade de armazenamento de água padrão de: 100 l, até 5000 l. Para determinar o espaço para a sua instalação. Conforme o desenho técnico da caixa d´água podemos afirmar que as dimensões aproximadas são:
l)    A caixa com a capacidade de 1500 l, tem o diâmetro com a tampa de 1,05 m e altura total com a tampa de 1,77m.
ll)   A caixa com a capacidade de 1000 l, tem o diâmetro sem a tampa de 1,51 m e altura total sem a tampa de 0,76 m.
lll)  A caixa com a capacidade de 2000 l, tem o diâmetro com a tampa de 1,89 m e altura total com a tampa de 1;10 m.
lV)  A caixa com a capacidade de 500 l, tem o diâmetro da base de 0,95m e altura total sem a tampa de 0,58 m.
 É correto apenas o que se afirma em:

	A

	ll, lll e lV.
Você assinalou essa alternativa (A)

	B

	l, ll. lll e lV.

	C

	l, ll e lll.

	D

	l, ll e lV.
Questão 2/10 - Desenho Técnico Mecânico
  Ler em voz alta
Existem peças com muitos detalhes que não são vistos normalmente, tais como: furos, roscas, ranhuras, rebaixos e detalhes internos e que precisam ser informados para que a peça seja visualizada corretamente. Para essa visualização é usado um tipo de linha, na mesma espessura das linhas principais da peça e que indicam esses detalhes internos e até detalhes do lado oposto da peça, oculto por uma determinada face. Para essa visualização, qual o tipo de linha deve ser usado?

	A

	Linhas tracejadas
Você assinalou essa alternativa (A)

	B

	Linhas traço e ponto

	C

	Linhas de centro

	D

	Linhas traço dois pontos
Questão 3/10 - Desenho Técnico Mecânico
  Ler em voz alta
Os freios a disco são os mais utilizados em veículos. A característica deste sistema de disco é dissipar o calor devido grande parte da área do disco ficar em contato com o ar.  O disco de freio gira solidário à roda, e a pinça de freio permanece fixa na manga de eixo. Ao pisar no pedal, são acionado as pastilhas que entram em contatocom o disco fazendo o carro parar. Conforme o desenho técnico podemos afirmar que:
l)    A dimensão do diâmetro interno do cubo do Disco de freio "C"  é 44mm;
ll)   A dimensão do diâmetro externo do cubo do Disco de freio "A" é 258 mm;
lll)  A dimensão da altura total do disco "B" é 44mm;
lV)  O disco de freio tem 4 furos de fixação "E";
É correto apenas o que se afirma em:

	A

	ll, lll e lV.
Você assinalou essa alternativa (A)

	B

	l,ll e lll.

	C

	l,ll e lV.

	D

	l, ll, lll e lV
Questão 4/10 - Desenho Técnico Mecânico
  Ler em voz alta
Para facilitar o entendimento do desenho técnico do parafuso abaixo, foi aplicado um corte. Analise  e assinale a alternativa que represente corretamente a vista que esta representado em  corte.

	A



	B



	C



	D


Você assinalou essa alternativa (D)
Questão 5/10 - Desenho Técnico Mecânico
  Ler em voz alta
Assinale a alternativa que apresenta corretamente as três vistas ortogonais no 1° diedro da peça desenhada em perspectiva a seguir:

	A



	B



	C


Você assinalou essa alternativa (C)

	D


Questão 6/10 - Desenho Técnico Mecânico
  Ler em voz alta

 A válvula de retenção é um tipo de válvula que permite que os fluidos escoem em uma direção, porém, fecha-se automaticamente para evitar fluxo na direção oposta (contra fluxo).  A característica principal deste produto é de possui resistência mecânica para durabilidade, desgaste e fadiga ocasionados durante o uso.
A válvula de retenção garante passagem plena da água, ocasionando mínima perda de carga, podendo ser utilizada em redes de distribuição de água e sistemas de captação de água.
As válvulas de retenção horizontal são indicadas para instalações prediais, industriais e irrigação, com corpo em latão forjado. Na construção iremos usar a válvula de diâmetro 32 (DN). Conforme o desenho técnico podemos afirmar que:
l)  Comprimento total da válvula (A) de 32 é de 87,9 mm.
ll)  O Diâmetro maior da válvula de 32 (E1) é de 68 mm.
lll)  O tubo onde será colocado a válvula de 32 tem o diâmetro externo (D)de 32mm.
IV)  Para usar uma válvula de diâmetro de 25 (DN) o comprimento total da válvula (A) é de 99,5mm.
Você não pontuou essa questão

	A

	ll,lll elV.
Você assinalou essa alternativa (A)

	B

	l,ll,lll e lV.

	C

	l, ll e lll

	D

	ll e lll
Questão 7/10 - Desenho Técnico Mecânico
Considerando que em um desenho técnico temos indicado uma escala de:  1:5. O que podemos entender disso?

	A

	Que ao produzir essa peça, devemos pegar o valor de cada cota indicada no desenho e multiplicar por 5.

	B

	Que ao produzir essa peça, devemos pegar o valor de cada cota indicada no desenho e somar com 5.

	C

	Que o desenho dessa peça está representado 5 vezes maior que o tamanho normal.

	D

	Que o desenho dessa peça está representado 5 vezes menor que o tamanho normal.
 Você assinalou essa alternativa (D)
Questão 8/10 - Desenho Técnico Mecânico
 Em uma estamparia é preciso fabricar um lote de 2000 peças por dia. O desenho da peça precisa representar peças com partes e elementos oblíquos. Recorremos a um tipo especial de projeção ortográfica que permite simplificar a representação e a interpretação de desenhos desse tipo de peça, chamada de projeção ortográfica com vistas auxiliares.
Observe o desenho da peça abaixo e assinale a alternativa que apresenta corretamente as faces oblíquas.


	A

	Face "a" e face "d"

	B

	Face "c"

	C

	Face "a", face "b" e face "e"

	D

	Face "c" e face "d"
Você assinalou essa alternativa (D)
Questão 10/10 - Desenho Técnico Mecânico
 Objetivo da aplicação de tolerância dimensional nos desenhos técnicos são aplicado em:
 I.  Peças semelhantes, sejam intercambiáveis, que possam ser substituídas entre   si, sem que haja necessidade de reparos e ajustes.
II. As medidas das peças podem variar, dentro de certos limites, para mais ou para menos, sem que isto prejudique a qualidade.
III. Garantir num conjunto, que as peças se ajustam, isto é, se encaixam umas nas outras.
IV. Conforme o valor da tolerância, determina-se o processo de fabricação mais adequado e os instrumentos de medição.
É correto apenas o que se afirma em :

	A

	Alternativa I, II e III.

	B

	Alternativa III e IV.

	C

	Alternativa I eIV.

	D

	Alternativa I, II, III e IV
Você assinalou essa alternativa (D)
Questão 1/10 - Desenho Técnico Mecânico
Motor monofásico de carcaça de chapa, para uso geral, desenvolvido para atender as mais variadas aplicações com o máximo desempenho e economia.  Conforme o desenho técnico em anexo, O diâmetro do eixo rotativo do motor é:

	A

	13,13 mm;

	B

	47,6mm ;

	C

	4,76mm ;

	D

	15,875 mm;
Você assinalou essa alternativa (D)
Questão 4/10 - Desenho Técnico Mecânico
Analise o desenho a seguir e responda qual alternativa apresenta corretamente os valores de Afastamento superior e Afastamento inferior, indicados?

	A

	- 0,20 / - 0,41
Você assinalou essa alternativa (A)

	B

	- 0,41 / - 0,20

	C

	16,41 / 16,20

	D

	15,80 / 15,59
Questão 7/10 - Desenho Técnico Mecânico
Quando a peça a ser desenhada possuir muitos detalhes internos, as projeções ortogonais terão muitas linhas invisíveis que poderão dificultar a interpretação do desenho. Para facilitar o entendimento do desenho técnico aplica-se um corte. Analise a peça abaixo e assinale a alternativa que especifica que tipo de corte esta sendo aplicado.

	A

	Meio corte.
Você assinalou essa alternativa (A)

	B

	Corte total.

	C

	Corte parcial.

	D

	Corte com desvio.
Questão 9/10 - Desenho Técnico Mecânico
  Ler em voz alta
Analisando o desenho da bucha abaixo, que esta desenhada em vista ortogonal com aplicação de corte total, podemos afirmar:
I)    A dimensão do diâmetro maior da peça é 26 mm.
II)   Possui um rasgo interno na dimensão de 12mm.
III)  A dimensão do diâmetro da parte rebaixada e 10mm.
IV)  O comprimento da peça é 42mm.
É correto apenas o que se afirma em


	A

	I e III.

	B

	II e III.

	C

	II e IV.

	D

	I e IV.
Você assinalou essa alternativa (D)
