CONSISTÊNCIA DOS SOLOS – LIMITE DE PLASTICIDADE

CONSISTÊNCIA DOS SOLOS
LIMITE DE PLASTICIDADE


 Conhecer as características dos solos que receberá uma edificação é parte
primordial da construção civil. Para isso, pode ser necessário ter conhecimento dos
limites de Atterberg. Os limites de Atterberg referem-se aos limites de liquidez (LL),
limite de plasticidade (LP) e limite de contração (LC ou LR). Esses limites são teores de
umidades nos quais os solos possuem transição da sua consistência, conforme a figura
1. Dependendo da umidade, o solo pode estar em seu estado em sólido, semi-sólido,
plástico e líquido. A passagem de um estado de consistência para outro é gradual
(SOUZA, 2018).

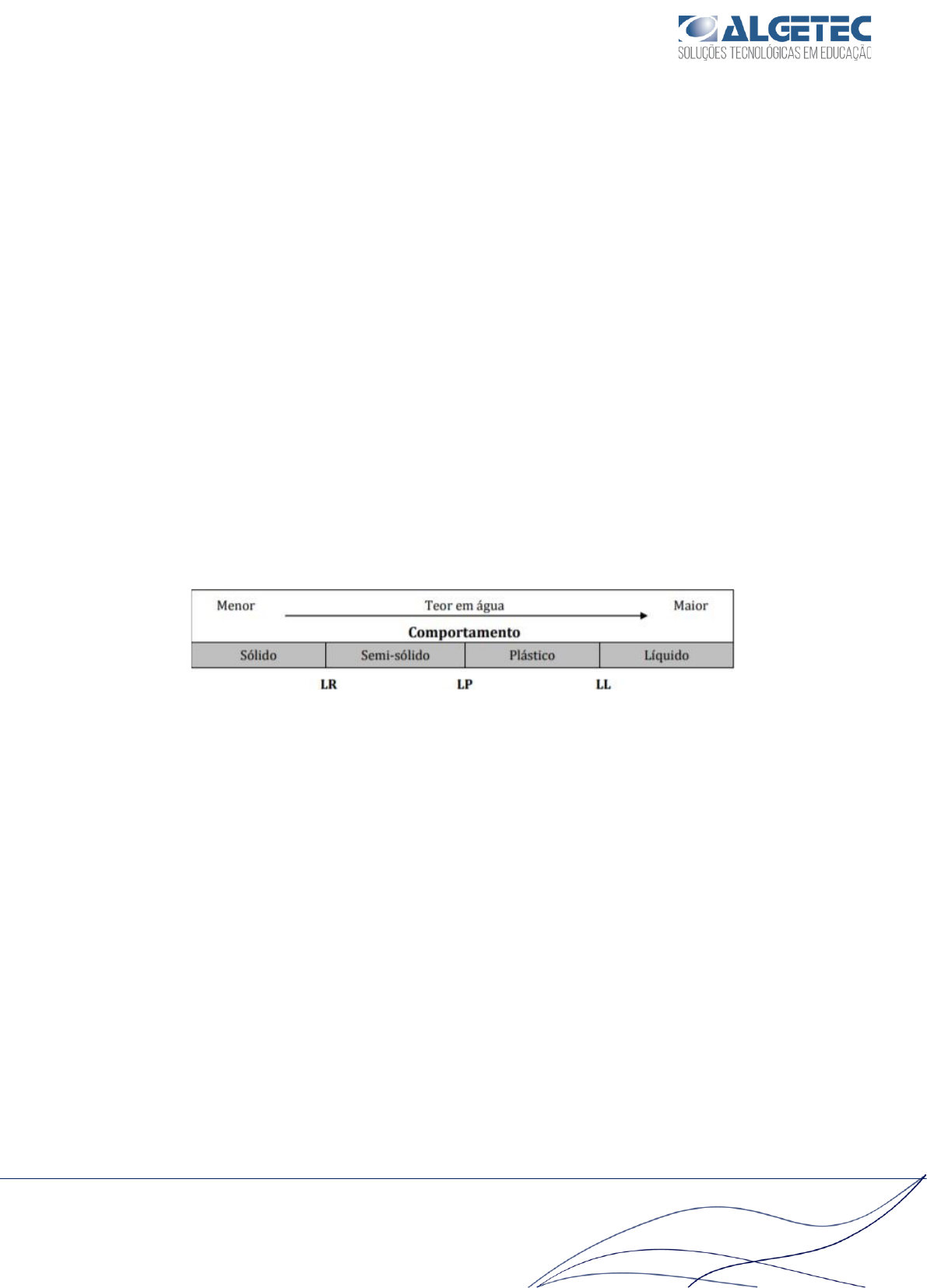

Figura 1 – Limites de Atterberg (SOUZA, 2011)

 Apesar de sua natureza fundamentalmente empírica, estes valores são de
grande importância em aplicações na área de mecânica dos dolos. O limite de
plasticidade pode ser determinado pela NBR 7180 – Solo – Determinação da plasticidade
(ABNT, 2016). Os materiais necessários para realização desse ensaio são: amostra de
solo, estufa, cápsula de porcelana, lâmina flexível, recipientes variados, balança,
gabarito cilíndrico para comparação com 3mm de diâmetro e 100 mm de comprimento
e placa de vidro esmerilhada.
 O ensaio inicia-se preparando a amostra. Esta é colocada na cápsula de porcelana
e adiciona-se água aos poucos, homogeneizando o material água e solo com a ajuda de
uma espátula. Esse processo pode durar entre 15 e 30 minutos. Retira-se parte da
amostra e forma- se uma bola, que deve ser rolada sobre a placa de vidro formando um
cilindro. Se essa amostra fragmentar antes de atingir 3 mm de diâmetro, deve-se
mailto:contato@algetec.com.br


2 ALGETEC – SOLUÇÕES TECNOLÓGICAS EM EDUCAÇÃO
CEP: 40260-215 Fone: 71 3272-3504
E-mail: contato@algetec.com.br | Site: www.algetec.com.br

LABORATÓRIO DE ENGENHARIA CIVIL
CONSISTÊNCIA DOS SOLOS – LIMITE DE PLASTICIDADE
devolver à cápsula e adicionada mais água. Essa nova homogeneização deve durar, no
mínimo, 3 minutos.
 O objetivo do ensaio é que a amostra forme um cilindro com diâmetro de 3mm
e 100 mm sem se fragmentar. Para isso, é utilizado um gabarito metálico com essas
mesmas medidas para comparação. A amostra que alcançar o objetivo, deve ser levada
à estufa para determinação da umidade. É necessário que toda essa operação seja
repetida, pelo menos, três vezes para se obter três teores de umidade. Caso não seja
alcançado os 3mm de diâmetro, a amostra é dita como não apresentando limite de
plasticidade (NP).
 O limite de plasticidade é encontrado quando dos, no mínimo, três valores
obtidos, nenhum tenha diferença da média superior a 5% dessa média. O limite de
plasticidade é apresentado em porcentagem.
Pode-se calcular também o parâmetro de índice de plasticidade, que também utiliza o
valor do limite de liquidez. A equação é:

IP = LL – LP
 Sendo:
 IP = índice de plasticidade; LL = limite de liquidez;
 LP = limite de plasticidade.
 O resultado final do índice de plasticidade é também apresentado em
porcentagem.
