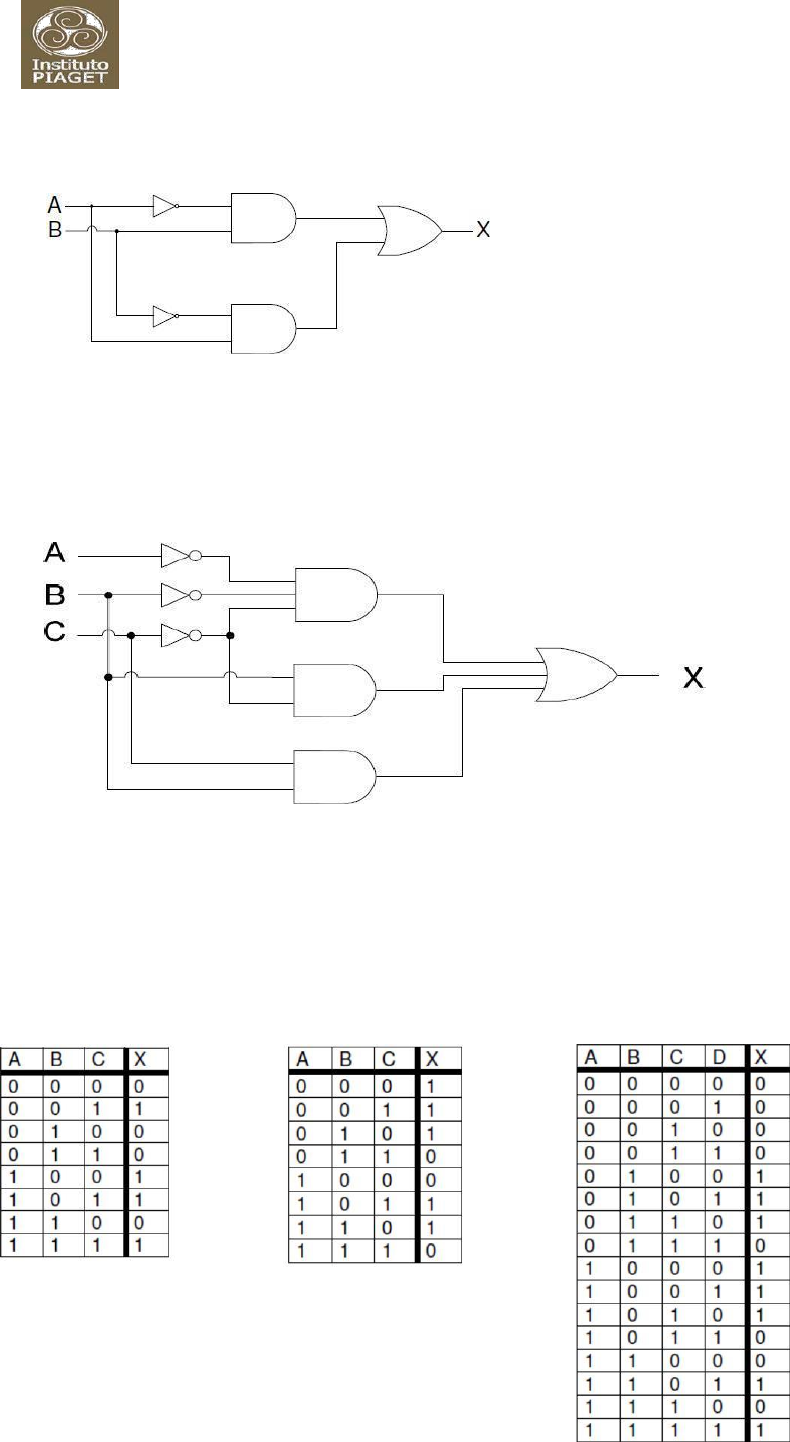

1. Considere o seguinte circuito: 1.1. Escreva uma expressão lógica para a saída X. 1.2. Com base na expressão anterior (1.1), desenhe a tabela de verdade e obtenha a saída de X. 2. Considere o seguinte circuito: 2.1. Escreva uma expressão lógica para a saída X. 2.2. Com base na expressão anterior (2.1), desenhe a tabela de verdade e obtenha a saída de X. 3. Apresenta a expressão Booleana com a técnica de termos mínimos e o circuito para cada tabela verdade abaixo. 1 Universidade Jean Piaget de Cabo Verde Arquitetura de Sistemas Computacionais Ano Letivo: 2022/2023- Aula Pratica 5 4. Complete os seguintes diagramas 5. A partir dos seguintes mapas de Karnaugh, obtenha uma expressão simplificada para a função lógica correspondente. 6. Considere uma função lógica F(A,B,C,D) definida pela seguinte soma de termos mínimos 6.1. Obtenha uma expressão para F usando um mapa de Karnaugh e desenhe o circuito correspondente Bom Trabalho 2 Universidade Jean Piaget de Cabo Verde Arquitetura de Sistemas Computacionais Ano Letivo: 2022/2023 - Aula Pratica Nº 05
