TIPOS DE FUNDAÇÕES
TE
C
N
O
LO
G
IA
 D
AS
 C
O
N
ST
RU
Ç
Õ
ES
 E
 C
AN
TE
IR
O
 D
E
O
BR
AS
Docentes: Ricardo e Roberto.
GRUPO
Alcídia Pizani - 843890
Henrique Lopes Guimarães - 842096
Isabela Fernandes Gerônimo Vesecky - 843780
Isis Américo Martins - 842694
Karyne Alves Lima - 843577
Litssa Maria Pires Maia Galvão - 769666
Rafaela Olivieri Prevatti - 843126
Márcio Augusto Antonietto - 767649
SUMÁRIO
APLICAÇÕES
VANTAGENS X DESVANTAGENS
COMPARAÇÃO COM OUTRAS
FUNDAÇÕES
PROCEDIMENTOS
CONSTRUTIVOS
ESTUDO DE CASO E OUTRAS
INFORMAÇÕES
ESTIMATIVA DE PREÇOS E
COBRANÇA

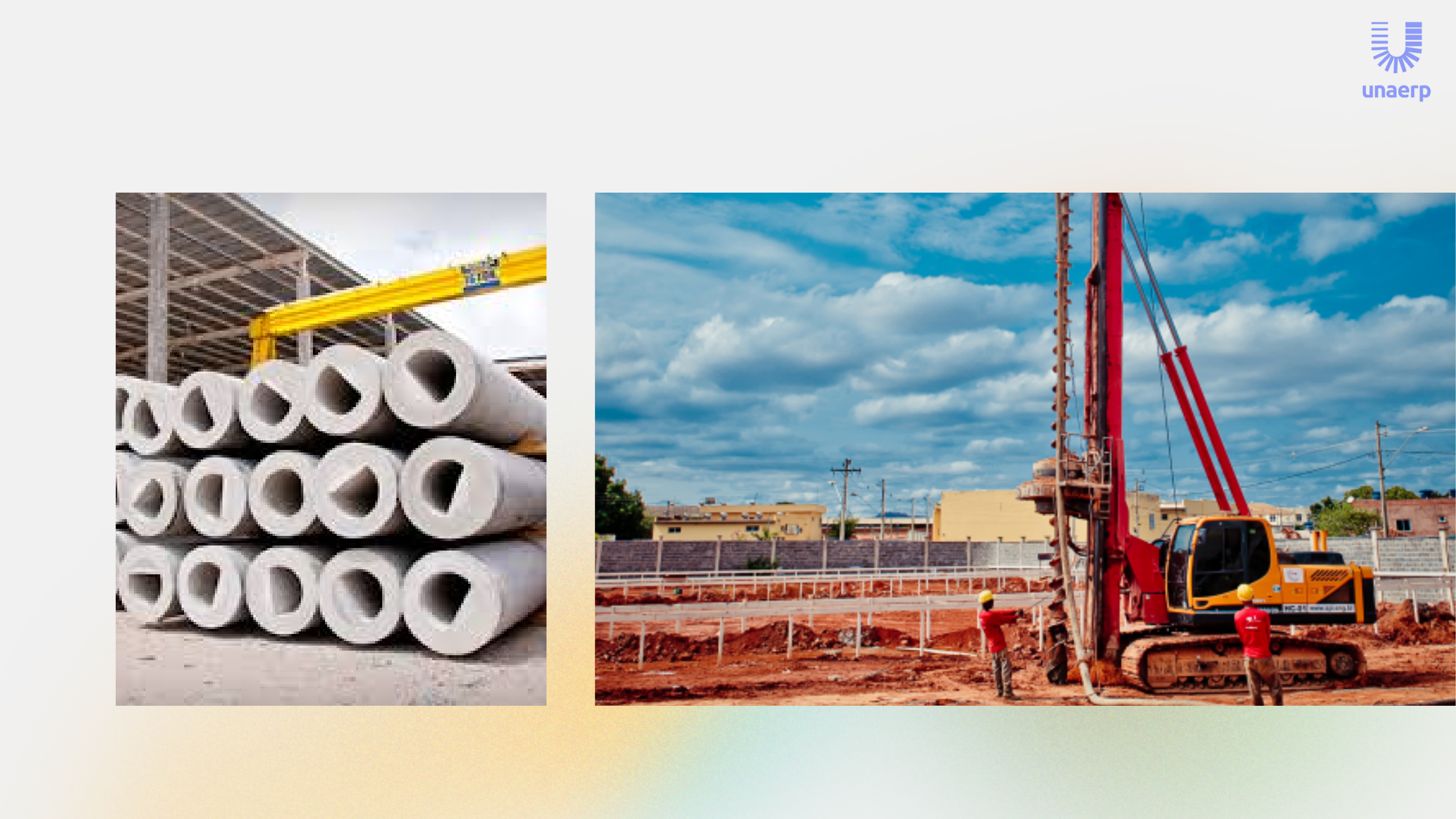

ESTACAS PRÉ-MOLDADAS DE CONCRETO
A estaca pré‐moldada de concreto é
uma excelente opção de fundação
tendo em vista o severo controle de
qualidade a que elas são submetidas
na sua fabricação e na sua cravação
concreto protendido
 concreto armadosão fabricadas em
Concreto Pré-Moldado
Construções de Pequenos e Médio Porte
Causa Grande Vibrações no Solo
Levar em consideração as edificações
vizinhas
Fundação de solo com lençol freático
próximo
Presença de lençóis freáticos que
impeçam a utilização de estacas
rotativas escavadas.
Quando a camada resistente do solo
encontra-se muito profunda ou sob um
solo mole e de baixa ou média
resistência.
C
Figura 1. (A) Aplicações em canteiro de Obra. (B) Abalo das Fundações Vizinhas (C) Aplicação em Construção de pontes (D) Ruptura de edifício na China
APLICAÇÕES A B
D
C
Versatilidade;
Fundação abaixo do nível de água;
Resistencia a flexão e cisalhamento;
Controle de qualidade concreto;
Boa capacidade de carga.
VANTAGEM X DESVANTAGEM
Necessidade de emendas > tempo;
Limitação de tamanho: transporte;
Danos na cravação (rompimento);
Limitação de altura > bate estaca;
Vibração e poluição sonora;
Baixa produtividade: 100m/dia.
VANTAGEM X DESVANTAGEM
COMPARAÇÃO
COMPARAÇÃO
COMPARAÇÃO
PR
O
C
ES
SO
C
O
N
ST
RU
TI
VO
PRO
C
ESSO
C
O
N
STRUTIVO
ES
TU
D
O
 D
E
C
AS
O
ESTUD
O
 D
E C
ASO
ES
TU
D
O
 D
E
C
AS
O
ESTUD
O
 D
E C
ASO
ESTACAS ESCAVADAS COM HÉLICE CONTÍNUA
A Estaca Hélice Contínua é uma estaca de concreto
moldada "in loco", cuja perfuração consiste na
introdução de um trado helicoidal (com tubo vazado
central) no terreno até a profundidade do projeto de
fundações. Finalizada a perfuração, o concreto é
lançado através do tubo metálico, simultaneamente
com a retirada do trado.
ESTACAS ESCAVADAS COM HÉLICE CONTÍNUA
Aplicações
Projetos que exigem alta carga de estrutura
Terrenos com índices elevados de resistência sendo
necessário um mínimo de 2Kg/cm² de tensão superficial
terrenos amplos com espaço para o maquinário
Solos que não tenham rochas/rochedos
Vantagens
Não provoca vibrações no terreno e perturbações
sonoras são reduzidas
Permite perfurações de 30 cm a 120 cm de
diâmetro
Podem chegar até aos 35 metros de profundidade
de perfuração
Alta capacidade de resistência à peso.
Perfuram camadas mais resistentes do solo
A presença de nível d’água no subsolo não é um
limitador, podendo ate ser usado abaixo do nível
no mar
Desvantagens
Necessita um terreno nivelado, porque o
equipamento não consegue trabalhar inclinado
O solo precisa ser compactado ou ter certa resistência
para suportar o peso do equipamento.
Necessidade de fornecimento ininterrupto de
concreto.
PR
O
C
ES
SO
 D
E
C
O
N
ST
RU
Ç
ÃO
PRO
C
ESSO
 D
E
C
O
N
STRUÇ
ÃO
ALGUMAS INFORMAÇÕES SOBRE
Estaca hélice continua
Principais cuidados logísticos a serem tomados antes da execução?
Milton Golombek – Maquinários chegam a pesar 40t;
terreno preparado se a parte superficial não for resistente;
camada de entulho, de brita, algo para o equipamento trafegar na
obra.
Limitações de uso e situações onde não é
adequada.
1. Camadas de solo mole: 8m a 10m de argila
orgânica:
Concreto ser superfluido;
Estrangular a estaca=problemas de
seccionamento.
2. Terreno muito resistente:
Não consegue penetrar; (limitação de
capacidade de perfuração)
3. Quando o terreno apresenta grandes variações
fraco/impenetrável:
Estaca de atrito.
+ comprimento= + acumule carga = capacidade
para o projeto;
4. Deve ter uma usina próxima - concreto não
pode parar;
5. Concretar até a boca do furo;
 Valores para execução das fundações
Custo estimado através de ligação
telefônica para a Base Fundações.
Não se aplica no mesmo tipo de solo
da estaca escavada.
O projeto foi baseado na sondagem
SPT, indicando o uso de estaca
escavada, pois o tipo de solo não
necessita de estaca cravada.
