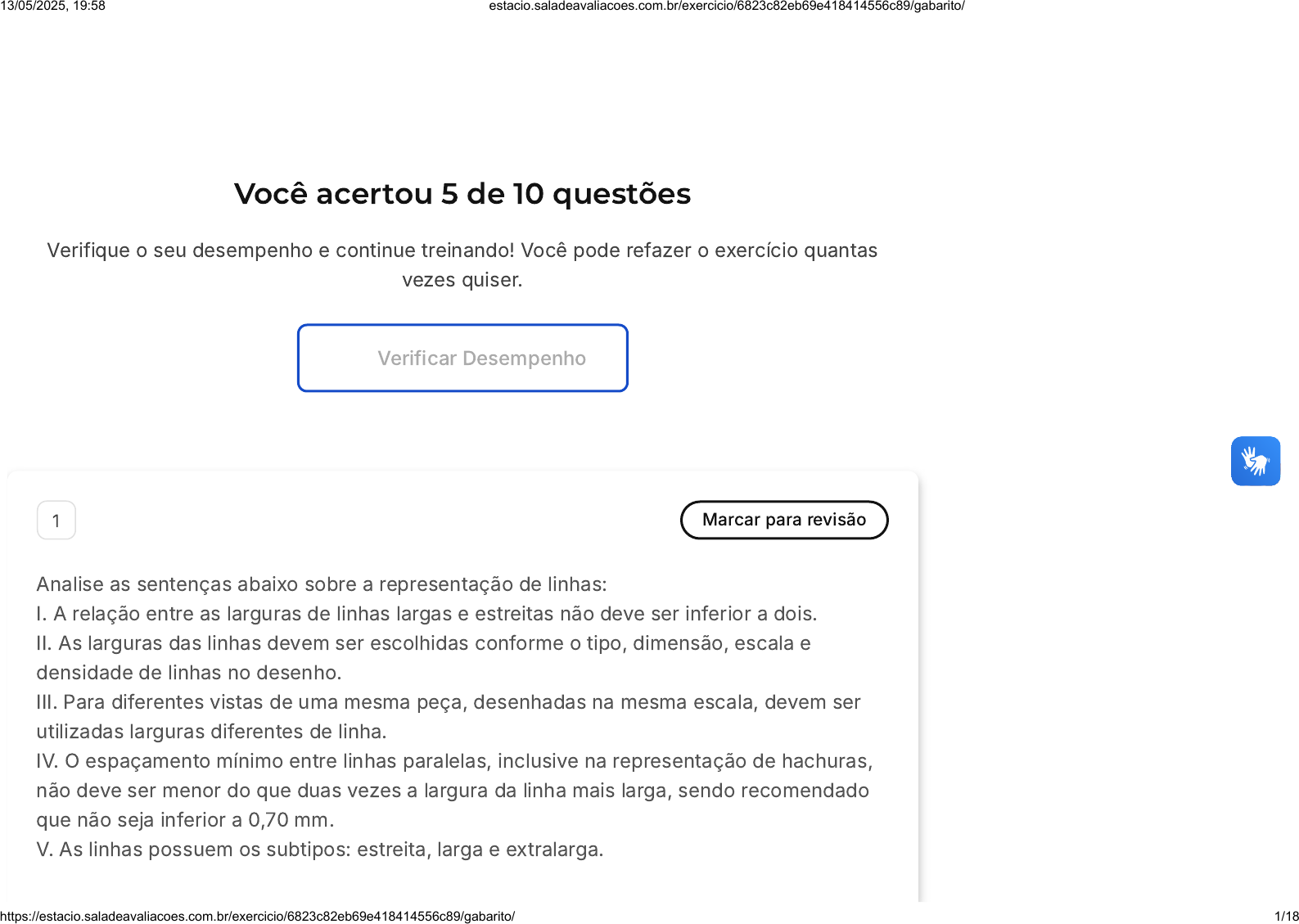

Você acertou 5 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas
vezes quiser.
Verificar Desempenho
1 Marcar para revisão
Analise as sentenças abaixo sobre a representação de linhas:
I. A relação entre as larguras de linhas largas e estreitas não deve ser inferior a dois.
II. As larguras das linhas devem ser escolhidas conforme o tipo, dimensão, escala e
densidade de linhas no desenho.
III. Para diferentes vistas de uma mesma peça, desenhadas na mesma escala, devem ser
utilizadas larguras diferentes de linha.
IV. O espaçamento mínimo entre linhas paralelas, inclusive na representação de hachuras,
não deve ser menor do que duas vezes a largura da linha mais larga, sendo recomendado
que não seja inferior a 0,70 mm.
V. As linhas possuem os subtipos: estreita, larga e extralarga.
13/05/2025, 19:58 estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/ 1/18
A
B
C
D
E
Está(ão) correta(s), apenas:
I, II, IV e V
II, III e IV
I, II e III
I, III, IV e V
II, IV e V
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
Estão corretas as sentenças I, II, IV e V. A relação mínima de duas vezes entre larguras
de linhas largas e estreitas está normatizada (I), as larguras variam conforme escala,
tipo e densidade (II), o espaçamento entre linhas deve ser no mínimo duas vezes a
largura da linha mais larga e recomendado acima de 0,70 mm (IV), e as linhas podem
13/05/2025, 19:58 estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/ 2/18
A
B
C
ser estreitas, largas ou extralargas (V). A sentença III está incorreta, pois as vistas na
mesma escala devem ter a mesma largura de linha.
2 Marcar para revisão
As normas para representação de cortes definem a forma como o plano secante e sua
visualização devem ser indicados. Isso garante clareza na leitura do desenho técnico.
Analisando as condições obrigatórias e necessárias na representação de cortes podemos
afirmar, EXCETO:
A posição do plano secante é indicada com linha mista: traço e pontoestreita com
extremos em linha contínua larga.
As setas junto das linhas contínuas largas indicam a visualização do observador
do corte, que deve ser a mesma posição adotada para a vista ortográfica que está
sendo substituída.
Abaixo de cada corte deve ser colocada a nomenclatura do corte (por exemplo:
CORTE A-A).
13/05/2025, 19:58 estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/ 3/18
D
E
É indicado apenas um corte por representação, não deve ser usado, por exemplo,
corte total e meio corte em duas vistas.
Caso existam, as linhas traço e ponto indicativas de linhas de eixo e de centro
devem ser posicionadas adequadamente no corte.
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
As afirmativas I, III, IV e V estão corretas. A posição do plano secante deve ser
indicada por linha mista com extremos largos (I), cada corte precisa ser identificado
com sua nomenclatura (III), diferentes tipos de corte podem ser usados em conjunto
(IV) e linhas de centro devem ser posicionadas adequadamente (V). A afirmativa II está
incorreta porque não há exigência de coincidência obrigatória entre a visualização do
observador e uma vista ortográfica específica.
3 Marcar para revisão
As vistas auxiliares são empregadas para representar superfícies inclinadas ou oblíquas
que não aparecem corretamente nas vistas principais. Elas garantem que tais superfícies
sejam vistas em sua verdadeira forma. No desenho técnico, as vistas auxiliares são
13/05/2025, 19:58 estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/ 4/18
A
B
C
D
E
utilizadas para representar superfícies inclinadas ou oblíquas que não são projetadas
adequadamente nas vistas principais (frontal, superior e lateral). De acordo com a NBR
17067, qual das afirmações a seguir é correta em relação à utilização das vistas auxiliares?
As vistas auxiliares são utilizadas apenas quando todas as superfícies do objeto
são paralelas aos planos de projeção.
A vista auxiliar é sempre perpendicular à vista frontal.
A vista auxiliar é utilizada para mostrar a verdadeira forma e inclinação de
superfícies que são oblíquas aos planos principais de projeção.
As vistas auxiliares não podem ser representadas com cortes.
É obrigatório utilizar vistas auxiliares em todos os desenhos técnicos, conforme
exigido pela NBR 17067.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A vista auxiliar é utilizada especificamente para representar superfícies inclinadas ou
oblíquas em sua verdadeira forma. As demais afirmativas estão incorretas: não há
13/05/2025, 19:58 estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/ 5/18
A
B
C
D
E
obrigatoriedade do uso em todos os desenhos, nem limitação quanto ao uso de cortes,
e as vistas auxiliares não são perpendiculares por definição.
4 Marcar para revisão
Sobre o corte em seção podemos afirmar:
É um tipo de corte aplicado quando existe condição de simetria no objeto.
É aquele em que o plano secante corta toda a extensão do objeto.
Quando a seção é desenhada sobre a vista, utiliza-se linha tracejada grossa.
Quando a seção é desenhada fora da vista, deslocada, deve estar ligada à vista
cortada por uma linha traço e ponto fina (estreita).
Para delimitar a parte "cortada" do objeto com relação ao restante da vista, usa-
se uma linha de ruptura (linha fina irregular).
Resposta incorreta
13/05/2025, 19:58 estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/ 6/18
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a D. O corte em seção é uma técnica utilizada em desenho
técnico para representar de forma clara e precisa a estrutura interna de um objeto.
Quando a seção é desenhada fora da vista, ou seja, deslocada, ela deve estar ligada à
vista cortada por uma linha traço e ponto fina (estreita). Essa linha serve para indicar a
direção e o sentido do corte, permitindo uma melhor compreensão do desenho.
5 Marcar para revisão
Analise as sentenças abaixo referentes aos conceitos de desenho isométrico e de suas
vistas ortográficas (projeção no 1º diedro):
I. Qualquer reta paralela a um eixo isométrico é chamada linha não isométrica, portanto, as
perspectivas das arestas de um cubo e as linhas a elas paralelas, são linhas isométricas;
II. As perspectivas das faces do cubo e outras que forem a elas paralelas, são chamadas
faces isométricas, portanto, as faces isométricas são paralelas a um dos planos do triedro;
III. As linhas não paralelas aos eixos isométricos são linhas isométricas, portanto, as
arestas de um objeto não paralelas aos eixos do triedro têm como perspectiva linhas
isométricas;
IV. Linhas isométricas e não isométricas não podem ser representadas numa mesma vista
ortográfica ou mesmo em perspectiva.
Está(ão) correta(s), apenas:
13/05/2025, 19:58 estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/ 7/18
A
B
C
D
E
I e IV
II e IV
I e II
II
II e III
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito ComentadoApenas a afirmativa II está correta, pois descreve corretamente as faces isométricas
como aquelas paralelas a um dos planos do triedro. A afirmativa I está errada ao
classificar incorretamente as linhas isométricas e não isométricas, assim como a III. A
IV também está incorreta, pois tanto linhas isométricas quanto não isométricas podem
coexistir na mesma representação.
13/05/2025, 19:58 estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/ 8/18
A
B
C
6 Marcar para revisão
Analise as sentenças a seguir referentes aos conceitos de corte:
I. O corte é um recurso de desenho técnico que facilita a representação de objetos com
detalhes presentes em seu interior.
II. Na vista em corte, o objeto é cortado por um plano secante imaginário e a parte anterior
ao plano é vista pelo observador, que muda de posição para olhar o objeto cortado.
III. A porção sólida do objeto, cortada pelo plano secante, é indicada na vista em corte pela
presença de hachuras, internas às arestas cortadas pelo plano.
IV. Existem vários tipos de corte: corte pleno, meio corte, corte em desvio, corte parcial e
seção.
Estão corretas, apenas:
I e IV
I, III e IV
I e II
13/05/2025, 19:58 estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/ 9/18
D
E
II e IV
I, II e IV
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
As sentenças I, III e IV estão corretas. A sentença I está correta porque o corte é, de
fato, um recurso de desenho técnico que facilita a representação de objetos com
detalhes internos. A sentença III também está correta, pois a porção sólida do objeto,
cortada pelo plano secante, é indicada na vista em corte pela presença de hachuras,
internas às arestas cortadas pelo plano. Por fim, a sentença IV está correta ao afirmar
que existem vários tipos de corte, como o corte pleno, meio corte, corte em desvio,
corte parcial e seção. No entanto, a sentença II está incorreta, pois na vista em corte, a
parte posterior ao plano é que é vista pelo observador, e não a parte anterior.
7 Marcar para revisão
Sobre o corte em desvio podemos afirmar:
13/05/2025, 19:58 estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/ 10/18
A
B
C
D
E
É aplicado quando os detalhes presentes no objeto não podem ser cortados por
um único plano secante em um corte pleno.
Os planos secantes são sempre paralelos ou perpendiculares entre si, não
podendo o desvio ser feito em outro ângulo.
Da mesma forma que no corte pleno, linhas tracejadas devem ser colocadas na
vista em corte, havendo sobreposição entre essas linhas e as hachuras.
No caso da utilização de planos concorrentes sucessivos, o ângulo formado entre
os planos em desvio deve ser sempre menor do que 90°.
As hachuras não estão presentes em todas as faces em contato com os planos
secantes.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O corte em desvio é uma técnica utilizada em desenho técnico quando um único plano
secante não é suficiente para mostrar todos os detalhes de um objeto em um corte
pleno. Essa técnica permite que o plano de corte seja desviado ao longo da linha de
corte para revelar detalhes ocultos. Portanto, a alternativa A está correta, pois afirma
Questão 9 de 10
Corretas (5)
Incorretas (5)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Representação Gráfica De Peças Mecânicas Simples Sair
13/05/2025, 19:58 estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/ 11/18
que o corte em desvio é aplicado quando os detalhes presentes no objeto não podem
ser cortados por um único plano secante em um corte pleno.
8 Marcar para revisão
As vistas ortográficas permitem representar com exatidão as diferentes faces de uma peça.
A correta correspondência entre vista frontal, lateral e superior é essencial para transmitir
fielmente as dimensões da peça. Assinale a correta vista frontal da peça abaixo, guiada
pela seta.
13/05/2025, 19:58 estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/ 12/18
13/05/2025, 19:58 estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/ 13/18
A
B
C
13/05/2025, 19:58 estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/ 14/18
D
E
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta apresenta a vista frontal da peça conforme indicado pela seta,
respeitando o método do primeiro diedro. As demais opções representam vistas
inconsistentes com a posição da seta ou com as projeções normativas.
9 Marcar para revisão
13/05/2025, 19:58 estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/ 15/18
A
B
C
D
E
Quando há sobreposição de linhas no desenho técnico, deve-se seguir uma ordem de
prioridade entre os diferentes tipos de linhas. Isso evita confusão na leitura do desenho. Se
ocorrer a coincidência (sobreposição) de duas ou mais linhas de diferentes tipos, deve ser
considerada a seguinte ordem de prioridade:
Contínua larga e extralarga; Contínua estreita e Traço longo e ponto estreita.
Tracejada estreita e larga; Contínua larga e extralarga e Traço longo e ponto duplo
estreita.
Tracejada estreita e larga; Traço longo e ponto duplo estreita e Traço longo e
ponto estreita.
Contínua larga e extralarga; Traço longo e ponto estreita e Contínua estreita.
Contínua larga e extralarga; Contínua estreita e Tracejada estreita e larga.
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
A ordem correta prioriza primeiro as linhas contínuas largas e extralargas, seguidas
pelas linhas traço longo e ponto estreita, e por fim, as contínuas estreitas. As demais
13/05/2025, 19:58 estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/ 16/18
A
B
C
opções apresentam ordens incorretas ou invertem as prioridades estabelecidas pela
norma.
10 Marcar para revisão
Analisando as condições obrigatórias e necessárias na representação de cortes, podemos
afirmar, EXCETO:
A posição do plano secante é indicada com linha mista: traço e ponto fina
(estreita) com extremos em linha contínua larga.
As setas junto das linhas contínuas grossas indicam a visualização do observador
do corte, que deve ser a mesma posição adotada para a vista ortográfica que está
sendo substituída.
Abaixo de cada corte deve ser colocada a nomenclatura do corte (por exemplo:
CORTE A-A).
13/05/2025, 19:58 estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/ 17/18
D
E
Nas vistas em corte sempre são representadas arestas invisíveis, ou seja, a
sobreposição entre hachuras e linhas tracejadas é permitida e recomendada.
Caso existam, as linhas traço e ponto indicativas de linhas de eixo e de centro
devem ser posicionadas adequadamente no corte.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
GabaritoComentado
A alternativa D é a única que não está correta. Nas vistas em corte, não são sempre
representadas arestas invisíveis. A sobreposição entre hachuras e linhas tracejadas
não é permitida e recomendada. As hachuras representam a superfície de corte e as
linhas tracejadas representam arestas e contornos não visíveis. Sua sobreposição
pode causar confusão na interpretação do desenho técnico.
13/05/2025, 19:58 estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6823c82eb69e418414556c89/gabarito/ 18/18
