DETE0082 – Introdução aos Fenômenos de Transporte
Capítulo 2
2ª Lista de exercícios para estudo
Profa. Dra. Nahieh Toscano Miranda

1. Considere um tanque, com fundo horizontal, que contém água até a altura H,
aberto para a atmosfera.
a) Determine a pressão relativa no fundo do tanque;
Resposta: 9810𝐻.
b) Determine o peso da coluna de água que está sobre o fundo por unidade de
área;
Resposta:
9810𝑉
𝐴
.
c) Compare os resultados dos itens (a) e (b), e interprete fisicamente.
Resposta: Abrindo a resposta b:
9810𝑉
𝐴
=
9810𝐴𝐻
𝐴
= 9810𝐻. Ou seja: pressão
manométrica (pressão relativa no fundo do tanque) é o peso do líquido em
uma determinada área.

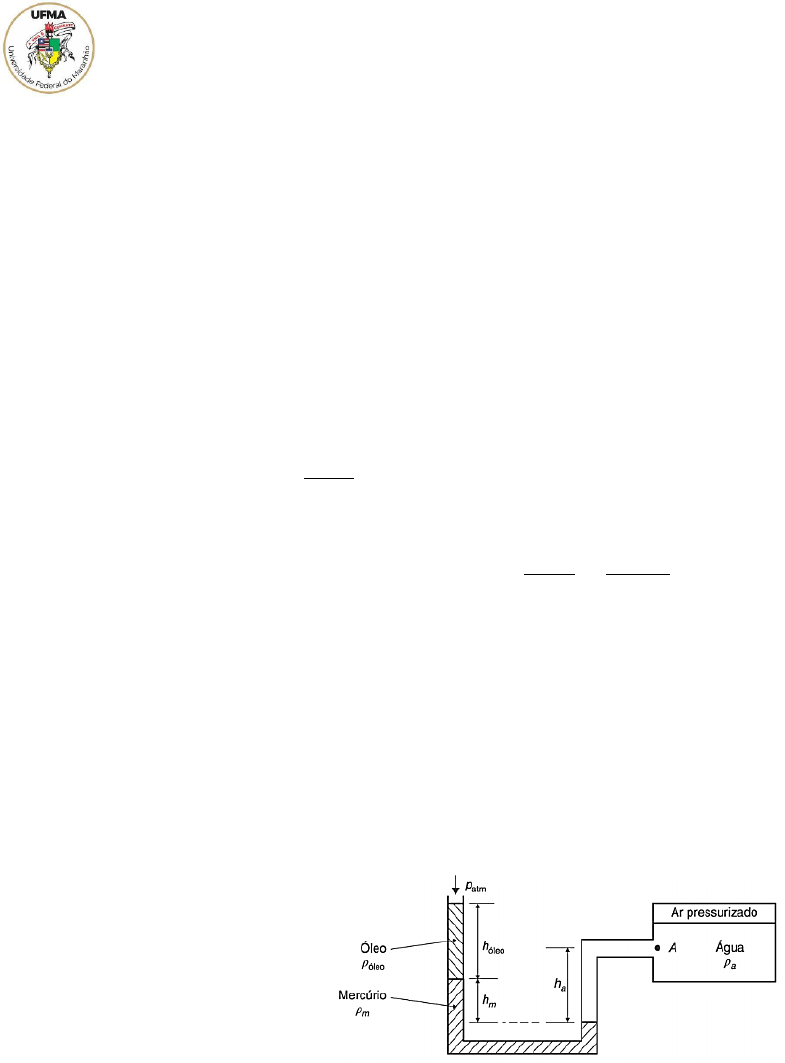

2. A Figura mostra um esquema de um manômetro de tubo em U, com um ramo
aberto para a atmosfera, instalado em um tanque pressurizado que contém água.
Determine a pressão relativa no ponto A.

Resposta: 𝑝𝑟𝑒𝑙,𝐴 = 𝜌𝑚𝑔ℎ𝑚 + 𝜌ó𝑙𝑒𝑜𝑔ℎó𝑙𝑒𝑜 − 𝜌𝑎𝑔ℎ𝑎

3. Uma caixa d’água de 1,2 x 0,5 m e altura de 1 m pesa 540 kg. Calcule a pressão
manométrica, que ela exerce sobre o solo:
a) Vazia;
Resposta: 8.829 N/m².
b) Cheia.
Resposta: 18.639 N/m².

4. Na figura, o manômetro de mercúrio indica uma leitura diferencial h = 12 cm
quando a pressão no tubo B é de 500 mmHg. O tubo A contém água e o tubo B
contém óleo (densidade relativa = 0,92). Se d = 6 cm e D = 20 cm, qual a pressão
no tubo A?

Resposta: 388 mmHg (51.729,1 Pa).

5. A caçamba ao lado está cheia de água. Calcule a força hidrostática sobre:
a) O fundo da caçamba abcd;
Resposta: 5,3x104 N.
b) A parede direita bcfg;
Resposta: 3,5x104 N.
c) A parede inclinada adhe.
Resposta: 4,1x104 N.


6. Um pino maciço de madeira (densidade = 680 kg/m³), de altura 6 cm, flutua sobre
a água na posição vertical. Qual o comprimento do pino que fica submerso?

Resposta: 4,1 cm.

7. Uma esfera oca de plástico de diâmetro externo 20 cm e espessura 1 cm flutua na
água. 2/3 do seu volume fica submerso.
a) Qual a densidade do plástico?
Resposta: 2,5 g/cm³.
b) Qual deveria ser a espessura dessa esfera para que metade de seu volume
ficasse submerso?
Resposta: 7,2 mm.

8. O que significa um fluido em movimento de corpo rígido?

9. O que o princípio de Pascal diz sobre pressão em um ponto?

10. Quais são as forças que atuam em um elemento de volume em repouso?

11. Qual é a diferença na avaliação da variação da pressão em um fluido
incompressível e compressível?

12. Uma comporta plana, de espessura uniforme, suporta uma coluna de água
conforme mostrado. Determine o peso mínimo da comporta necessário para
mantê-la fechada. Dados: largura da comporta (w) = 2 m.

Resposta: 68 kN.

13. A superfície inclinada mostrada, articulada ao longo de A, tem 5 m de largura.
Determine:
a) a força resultante, 𝐹𝑅, da água e do ar sobre a superfície inclinada;
Resposta: 588 kN.
b) momento de força em relação ao ponto A, exercido pela água sobre a
comporta;
Resposta: 1.308 kJ.
c) a profundidade do ponto de aplicação da força resultante 𝐹𝑅.
Resposta: 6,22 m.

14. Água escoa no interior dos tubos A e B. Óleo lubrificante está na parte superior
do tubo em U invertido. Mercúrio está na parte inferior dos dois tubos em U.
Determine a diferença de pressão, pA – pB, nas unidades kPa.

Resposta: 25,33 kPa.

15. Um piloto de corridas de dragster coloca sua caneca de café sobre uma bandeja
horizontal, enquanto ele acelera a 7 m/s². A caneca tem 10 cm de altura e 6 cm de
diâmetro e contém café até uma altura de 7 cm quando em repouso. (a) Admitindo
o café em aceleração de corpo rígido, determine se ele irá ou não transbordar da
caneca. (b) Calcule a pressão manométrica na borda, ponto A, se a massa
específica do café for 1.010 kg/m³.

Resposta: (a) 2,14 cm (não derramará); (b) 906 Pa.

16. A comporta na Figura abaixo tem 1,5 m de largura, está articulada no ponto B e
se apoia sobre uma parede lisa no ponto A. Calcule (a) a força na comporta
decorrente da pressão da água do mar, (b) a força horizontal P exercida pela parede
no ponto A e (c) as reações na articulação B.

Resposta: (a) 162.875 N; (b) 124.418 N; (c) 130.300 N.

17. O manômetro B serve para medir a pressão no ponto A em um escoamento de
água. Se a pressão em B for de 87 kPa, calcule a pressão em A em kPa. Considere
que todos os fluidos estejam a 20 ºC.
Dados:

Resposta: 96,4 kPa.

18. A água a 10 °C é o fluido na tubulação da Figura abaixo, e o mercúrio é o fluido
do manômetro. Se a deflexão Δh é 60 cm e ℓ é 180 cm, qual é a pressão
manométrica no centro da tubulação?
Dados: Água (10 °C): γ = 9.810 N/m³; Mercúrio: γ = 133.000 N/m³.

Resposta: 62,1 kPa.

19. Qual é a pressão do ar no tanque se ℓ1 = 40 cm, ℓ2 = 100 cm, e ℓ3 = 80 cm?
Dados: γágua = 9.810 N/m³; Mercúrio: γ = 133.000 N/m³.

Resposta: 110 kPa.

20. O manômetro de tubo inclinado mostrado tem D = 96 mm e d = 8 mm. Determine
o ângulo, θ, necessário para fornecer um aumento de 5:1 na deflexão do líquido,
L, comparada com a deflexão total de um manômetro comum de tubo em U.
Avalie a sensibilidade do manômetro de tubo inclinado.

Resposta: 11,13º; s = 5/SG.

21. Um manômetro inclinado é utilizado para medir a diferença de pressão entre duas
tubulações A e B, nas quais escoa água. A pressão no tubo A é de 0,8 psi (relativa)
e a densidade do fluido manométrico é 2,6. Qual a pressão no tubo B? Dados: h1
= 76 mm, h3 = 76 mm, L = 203 mm, e θ = 30º. ρ1 = ρ3 = 1 g/cm³.

Resposta: 1,18 psi.

22. Água flui para baixo ao longo de um tubo inclinado de 30° em relação à horizontal
conforme mostrado. A diferença de pressão pA – pB é causada parcialmente pela
gravidade e parcialmente pelo atrito. Deduza uma expressão algébrica para a
diferença de pressão. Calcule a diferença de pressão se L = 1,5 m e h = 150 mm.

Resposta: 11293,6 Pa (1,638 psi).
