Exercícios do questionário de ELE-1
Gerador Síncrono:
1. Máquina primária funcionando e sem tensão, qual defeito?
● Falha na excitação (excitação desligada ou problema na excitatriz).

2. Máquina primária funcionando e tensão variando, qual defeito?
● Problema no regulador de tensão (AVR).

3. Ao montar a curva EAxIF, o que eu estou verificando?
● Verifica a reação de armadura e o comportamento da tensão interna com
a corrente.

4. No grupo gerador, para acionar, quem eu ligo primeiro ?
● Motor diesel (máquina primária).

5. Qual a função do regulador de velocidade?
● Controlar a frequência do gerador (mantém rpm constante). Ou seja, a
rotação.

6. Qual a função do regulador de tensão?
● Mantém a tensão de saída constante do gerador.

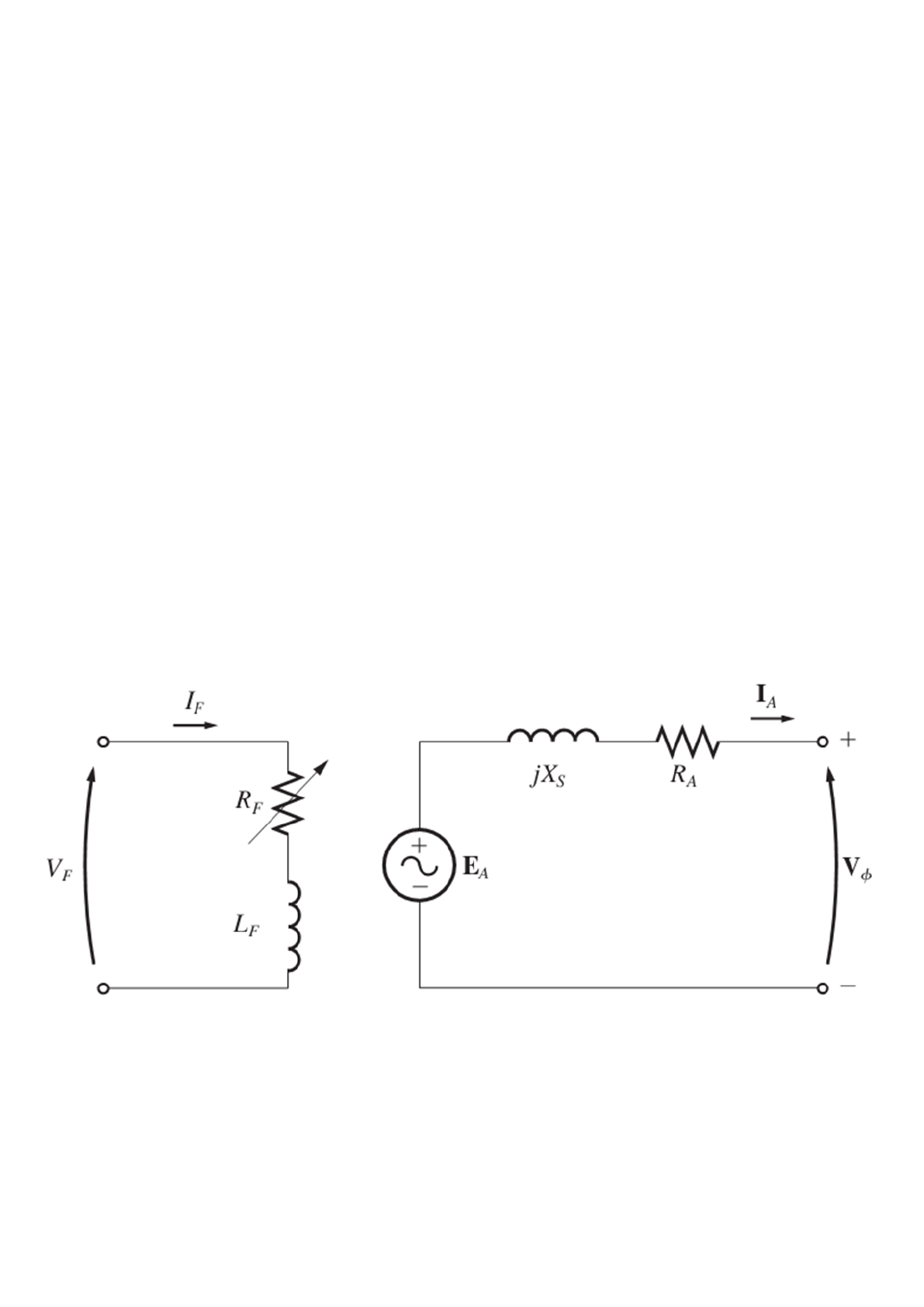

7. Desenhe o circuito equivalente completo do gerador ou alternador síncrono. Qual
o número de excitatriz e de enrolamentos de armadura?
















● RF – resistência do enrolamento de campo em Ω
● LF – indutância do enrolamento de campo em Henry
● VF – tensão proveniente da excitatriz em Vcc
● IF – corrente de campo em A
● RA – resistência de armadura em Ω
● Xs – reatância síncrona em Ω
● Ea – tensão interna do gerador
● Vo – tensão de fase (alimenta as cargas)
8. Qual a função da Excitatriz? Quais os dois tipos de excitatriz existem para um
gerador?
● Fornece corrente de excitação para o rotor.
○ Tipos:
■ Excitatriz estática (sem partes móveis)
■ Excitatriz rotativa (brushless)
9. Cite dois tipos de conexões mais utilizadas em um gerador síncrono.
● Estrela (Y) e Delta (Δ)

10. Se a excitatriz tiver com problemas e a máquina primária esta funcionando,
quais os niveis de tensão aparecem para a ligação em delta e a ligação em estrela.
● Delta: aparece tensão residual entre fases
● Estrela: aparece tensão residual fase-neutro

 11. quais as partes construtivas do alternador síncrono?
● Rotor, estator, escovas (se houver), enrolamentos, carcaça.

12. Como são ligados o amperímetro, voltímetro e o wattímetro?
● Amperímetro: em série
● Voltímetro: em paralelo
● Wattímetro: duas conexões – uma em série (corrente), outra em paralelo
(tensão)

13. Quais os “set point” de um grupo gerador?
● Tensão, frequência, rotação, tempo de partida, limite de sobrecarga, etc.

14. Como são classificados os níveis de energia encontrados em uma instalação
elétrica?
● Alta tensão (> 1kV),
● baixa tensão (poeira e respingos
● c) CAT N → Categoria de isolamento

8. No laboratório medimos a relação Ip/In. Na prática, para que precisamos desta
relação das corrente de partida com a corrente nominal?
● Dimensionar disjuntores, contatores e cabos adequados.

9. Quantos polos apresenta o motor de indução trifásico com 1170 rpm?

10. O valor da resistência de isolação é de suma importância na manutenção de
máquinas elétricas. O padrão é R(Ω) = 1,0 MΩ + 1. Qual aparelho utilizamos para
medir a isolação? Como efetuamos esta medida em um motor elétrico?
● Usamos o megômetro
● Medimos entre fase e carcaça com o motor desligado














Transformadores:
1. Porque o transformador não funciona quando alimentado por corrente contínua?
● Sem variação no campo magnético → sem indução.

2. Porque o núcleo do transformador não é de ferro maciço?
● Chapas isoladas reduzem perdas por correntes parasitas.

3. Como se calcula a relação de transformação de um tranformador?

4. Devido a relação de transformação, quais os tipos de transformador existentes?
● Elevador
● Abaixador
● Isolador

5. Desenhe o circuito equivalente de um transformador.

6. O lado de alta tensão de um transformador tem 350 espiras, enquanto que o de
baixa tem 70 espiras. Quando ligado como abaixador a corrente de carga é 12 A.
Calcule: a) a relação de transformação alpha e b) a componente de carga da
corrente primária
a) Relação de transformação (α):

b) Corrente de carga no primário (Ip):

7. Como se calcula a regulação de um transformador, por exemplo, monofásico?
● A regulação mede quanto a tensão cai do vazio para a carga máxima.

○ Vvazio: tensão no secundário sem carga.
○ Vcarga: tensão no secundário com carga total.
8. Desenhe um banco de transformador monofásico com primário em delta e
secundário em estrela.

9. Desenhe um banco de transformador monofásico com primário em estrela e
secundário em delta.

10. Qual o símbolo de um transformador com a ligação do item 8?
● Δ-Y (Delta–Estrela)
● Símbolo: Δ/Y
11. Qual o simbolo de um transformador com a ligação do item 9?
● Y-Δ (Estrela–Delta)
● Símbolo: Y/Δ
12. Um transformador trifásico de 112,5 KVA, com tensão nominal de 6600 / 440 V,
foi religado no tap de 6000 V. Calcule a corrente no tap 1(6600 V) e depois a
corrente no tap 2 (6000 V). Se a tensão de fornecimento fosse de 5800 V, qual seria
a tensão secundária?
a) Corrente no primário com 6600 V (tap 1):

b) Corrente no primário com 6000 V (tap 2):

c) Tensão secundária com entrada de 5800 V:

13. Qual tipo de transformador está instalado em um navio mercante?
● Transformador de isolamento trifásico;
● Normalmente com resfriamento a óleo e carcaça fechada
14. Desenhe o simbolo de um transformador trifásico com um enrolamento no
primário e dois enrolamentos no secuncários (muito utilizado em circuitos elétricos
de propulsão diesel elétrico)
