Avaliação Final (Discursiva) - Individual (Cod.:1020486)
Código da prova: 100782011
Disciplina: Eletrônica Analógica I (EEA123)
Período para responder: 26/05/2025 - 09/06/2025
Peso: 2,00
1 -
Caso ocorra um segundo estágio com transistor que seja conectado diretamente na saída do primeiro estágio, a resposta
completa do circuito irá sofrer uma alteração significativa de modo que na região de alta frequência, a capacitância de
saída Co deve incluir a capacitância de fiação (C(w_1)), a capacitância parasita Cbe e a capacitância Miller (C(Mi )) do
estágio seguinte. Além disso, terá valores menores da frequência de corte decorrente do segundo estágio, reduzindo ainda
mais o ganho total do sistema nesta região. Desse modo, a frequência de corte inferior será determinada pelo estágio que
possuir a maior frequência de corte.
Com base no exposto, dada a resposta em frequência da figura em anexo:

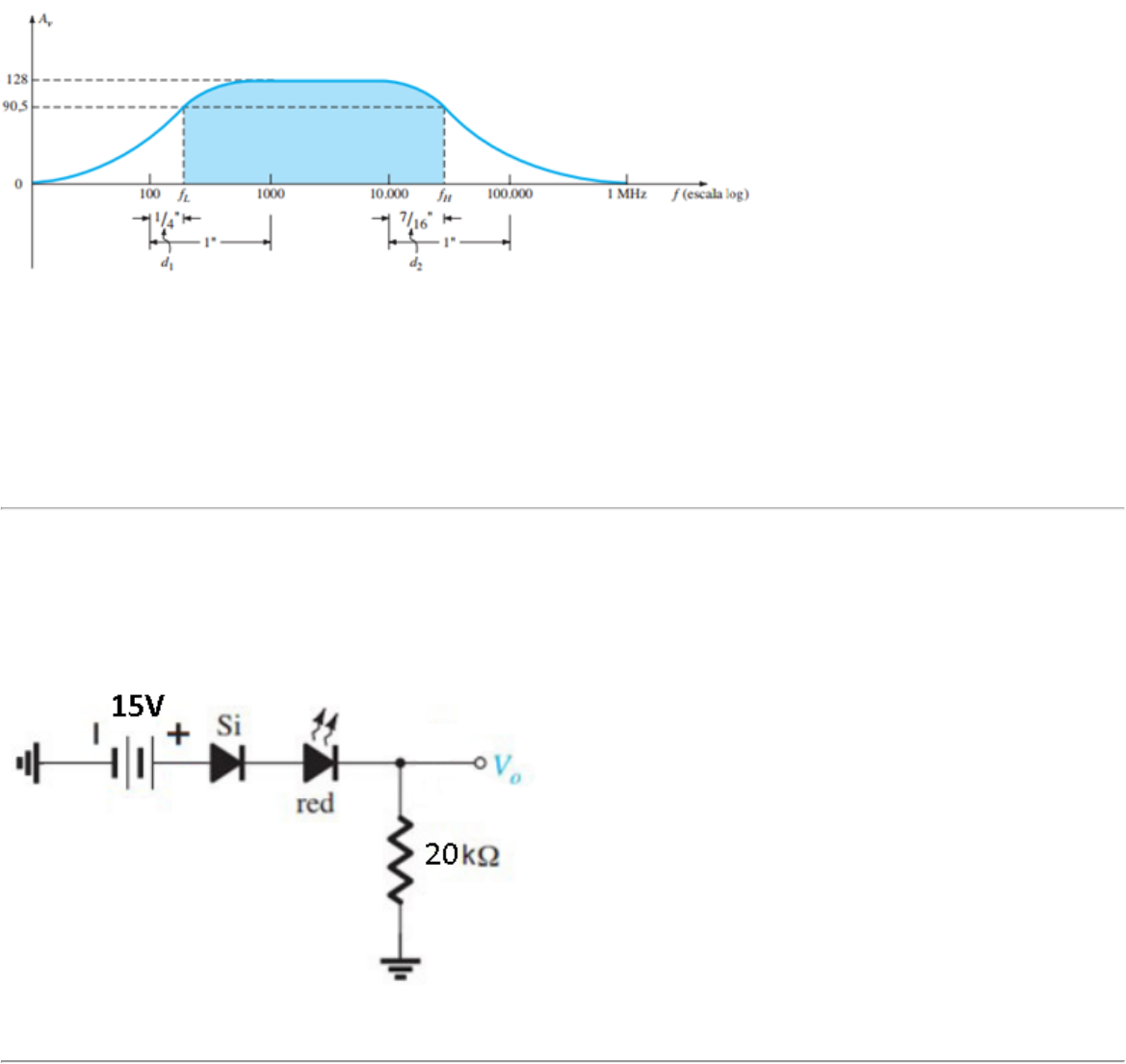

a) Determine as frequências de corte fL e fH usando as medições fornecidas.
b) Determine a largura de banda da resposta.
c) Esboce a resposta normalizada.
2 -
[Laboratório Virtual – Eletrônica Analógica – Leds e Diodos] Ao realizar a prática virtual Leds e Diodos foi possível
verificar o comportamento do LED com a imposição de diferentes valores de tensão nesse componente. Nesse momento,
vamos juntar a teoria com a prática. Considere o circuito da figura onde há um diodo de silício polarizado diretamente,
com uma queda de tensão de 0,7 V, e o diodo emissor de luz (LED) vermelho, possui uma queda de tensão de 2 V.
Calcule a corrente que passa pelo diodo emissor de luz (LED) vermelho e a tensão V0.
