Atividade 1
Curso : engenharia civil
Aluno : Felipe lobo

1. Identificação da Edificação
Tipo: Residência unifamiliar térrea
Estrutura: Concreto armado (radier, pilares e vigas), cobertura madeira
Telhado: Duas águas (inclinado para dois lados opostos)

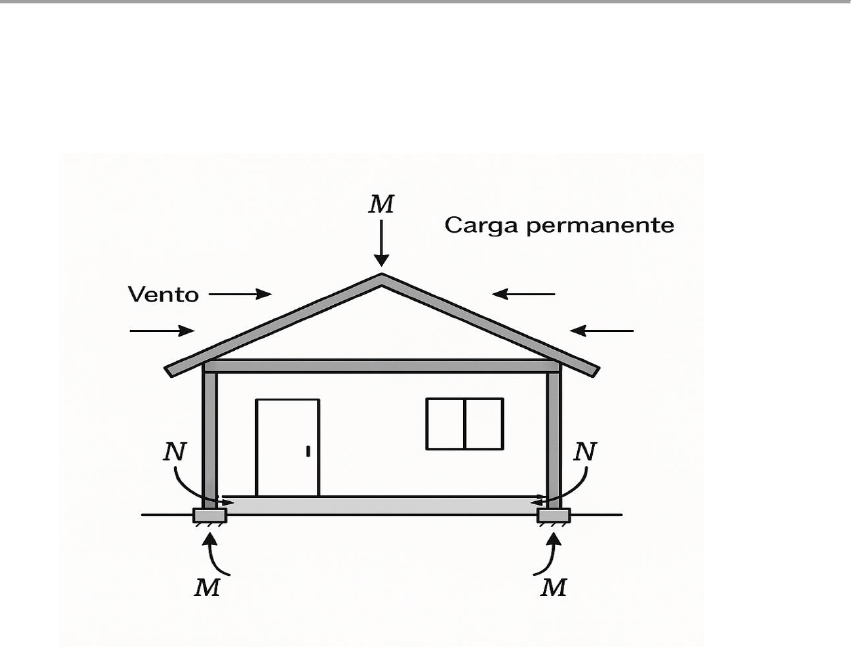

3. Representação do DCL (Diagrama de Corpo Livre)
Componentes a representar:
 Telhado de duas águas (com cargas verticais e vento)
 Vigas de apoio
 Pilares
 Fundação tipo radier
 Indicação dos vínculos de engaste no radier

4. Análise Dissertativa











Análise Dissertativa
A edificação analisada é uma casa térrea com fundação do tipo radier e telhado em duas
águas. A estrutura principal é composta por elementos de concreto armado, como laje
radier, pilares e vigas, além de uma cobertura inclinada sustentada por terças e ripas,
feitas em madeira .
O sistema de fundação do tipo radier distribui as cargas uniformemente sobre o solo, o
que garante boa estabilidade estrutural, principalmente em solos com baixa resistência
superficial. Esse tipo de fundação funciona como uma grande laje rígida, promovendo
uma base contínua para as paredes e demais elementos verticais.
O telhado de duas águas está sujeito a carregamentos verticais (peso próprio das telhas e
estrutura) e variáveis, como vento e chuva. De acordo com Leet, Uang e Gilbert (2009),
o vento perpendicular à cumeeira pode gerar pressões positivas (empurrando para
dentro) na superfície a barlavento e pressões negativas (sucção) a sotavento. Isso
implica que a estrutura do telhado deve ser projetada para resistir aos dois tipos de
esforço.
As paredes e pilares transferem os carregamentos verticais para o radier. Os principais
esforços atuantes são:
 Compressão vertical nos pilares e paredes;
 Flexão nas vigas de apoio da cobertura;
 Forças horizontais devido à ação do vento no telhado.
Os vínculos com o solo são considerados do tipo engaste, uma vez que o radier oferece
grande rigidez e impede rotações nas bases dos elementos verticais.
Essa análise permitiu uma melhor compreensão de como os carregamentos atuam e se
distribuem em uma estrutura real. A relação entre a forma da edificação e o
comportamento estrutural evidencia a importância de considerar todas as ações atuantes,
especialmente as cargas horizontais do vento, no dimensionamento seguro da
edificação.

5. Conclusão
A aplicação prática dos conceitos estruturais a uma edificação real possibilita uma
compreensão mais concreta de como se dão os esforços internos, os carregamentos
atuantes e a importância dos vínculos. A estrutura da casa analisada mostrou-se
compatível com os princípios apresentados em aula, com destaque para a atuação do
vento e o comportamento estrutural da fundação radier.
