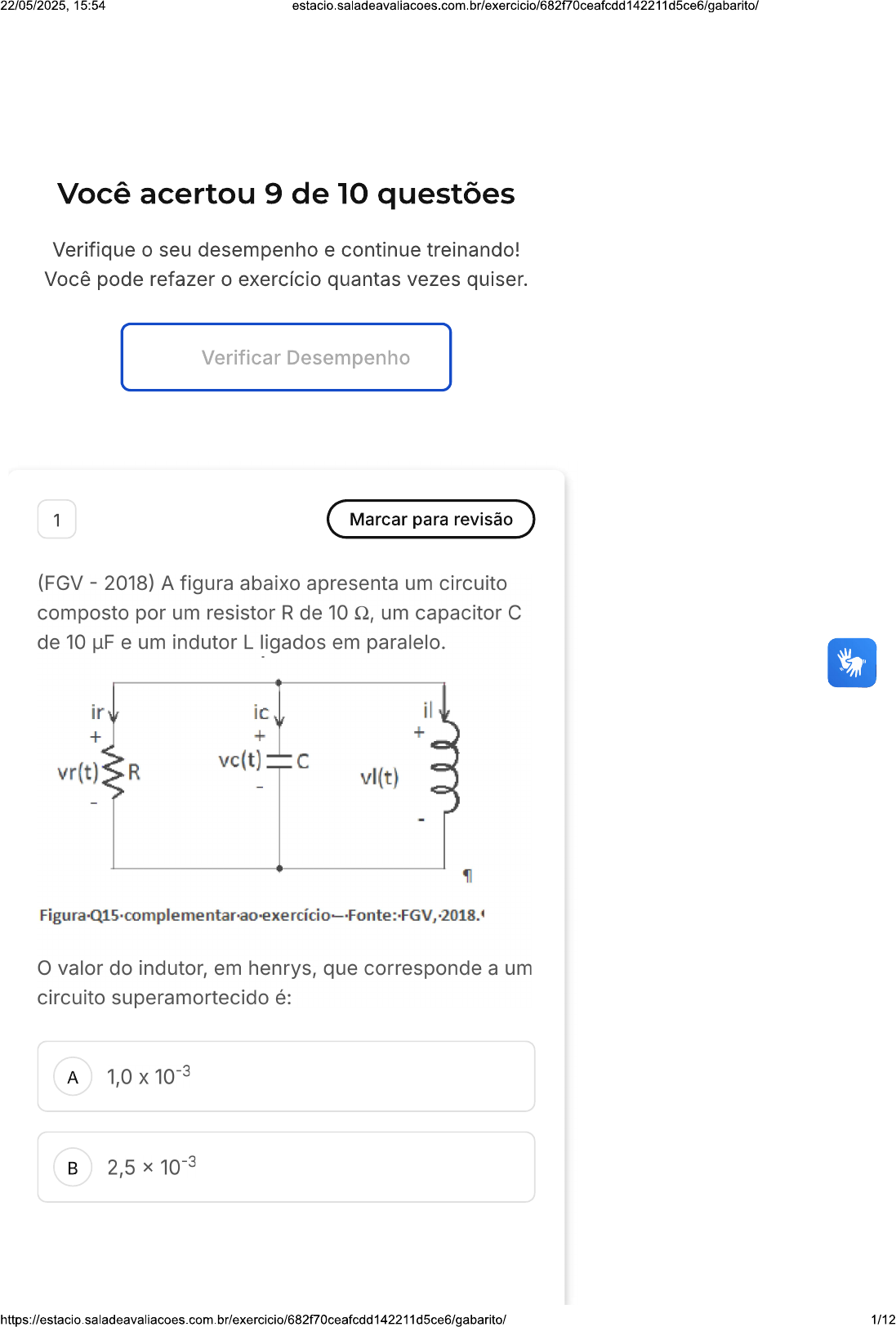

22/05/2025, 15:54 Você acertou 9 de 10 questões Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes quiser. Verificar Desempenho 1 Marcar para revisão (FGV - 2018) A figura abaixo apresenta um circuito composto por um resistor R de 10 um capacitor C de 10 e um indutor L ligados em paralelo. il + + + vc(t) vr(t) R vl(t) - O valor do indutor, em henrys, que corresponde a um circuito superamortecido é: A 1,0 X 10-3 B 1/1222/05/2025, 15:54 C 5,0 X 10-3 D 6,0 X 10-6 E 8,0 X 10-6 Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A resposta certa é: 2 Marcar para revisão (UFPE - 2019) A resposta natural do circuito ilustrado é: 125e 4000 - Quando o capacitor é 50nF, os valores da indutância L e do resistor R são, respectivamente: 2/1222/05/2025, 15:54 A 0,6 H e 2,0 B 0,8 H e 2,5 C 0,6 H e 2,5 Lista de exercícios Circuitos D... T Sair E 0,86 H e 2,5 Questão 2 de 10 X Resposta incorreta Opa! A alternativa correta é a letra B. 1 2 3 4 5 Confira o gabarito comentado! 6 7 8 9 10 Gabarito Comentado Corretas (9) A resposta certa é: 0,8 H e 2,5 Incorretas (1) Em branco (0) 3 Marcar para revisão (INB,2018) Observe o circuito a seguir: R1 R3 A 200 50 R2 100 L1 j300 C2 C1 L2 B j2/30 Figura Q12 complementar ao exercício - Fonte: INB, 2018. A impedância nos terminais A-B é igual a: 3/1222/05/2025, 15:54 A ZAB = 10 - j20 B ZAB = C ZAB D ZAB = E ZAB = Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A resposta certa é: - 4 Marcar para revisão (FCC - 2018) circuito mostrado abaixo é alimentado por uma fonte de tensão contínua de 12 V e as lâmpadas são de 12 V/6W. L2 1F L3 1H 12 V L1 - 4/1222/05/2025, 15:54 Considerando o regime permanente, é correto afirmar que: As três lâmpadas, L1, L2 e L3, ficam A apagadas, pois lâmpadas incandescentes só operam com corrente alternada. Somente L2 e L3 ficam acesas, pois a B corrente que passa em L2 é a soma das correntes em L3 e no indutor. As três lâmpadas, L1, L2 e L3, ficam acesas, C pois estão ligadas à fonte de alimentação. Somente L1 fica acesa, pois está em série D com o capacitor. Somente L2 fica acesa, pois está em série E com a fonte de alimentação. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A resposta certa é: Somente L2 fica acesa, pois está em série com a fonte de alimentação. 5 Marcar para revisão (FGV 2014) circuito a seguir é composto por um resistor, um indutor e um capacitor em paralelo. Sabe-se que o resistor é de o indutor de 100 mH e o capacitor de 100 5/1222/05/2025, 15:54 ir ic il + + vc(t) C vr(t) R vl(t) L - Figura Q14 complementar ao exercício - Fonte: FGV, 2014. A respeito desse circuito, pode-se dizer que se trata de um circuito: A Estável. B Sem perdas. C Subamortecido. D Superamortecido. E Criticamente amortecido. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A resposta certa é: Superamortecido. 6 Marcar para revisão (UFPE - 2018) No circuito da figura, um longo tempo após todas as tensões atingirem o regime 6/1222/05/2025, 15:54 permanente CC, quando já há um indutor entre os terminais X e y, o valor de é: 10 mH 20 F 2H 12 20 o + 120 5A 40 VA - A 50 V B 55 V C 60 V D 100 V E 110 V Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A resposta certa é: 60 V 7 Marcar para revisão 7/1222/05/2025, 15:54 stacio.saladeavaliacoes.com.br/exercicio/682f70ceafcdd142211d5ce6/gabarito/ (COPEL - 2016) Considerando que o circuito elétrico mostrado ao lado opera em regime permanente, assinale a alternativa que apresenta o valor da potência fornecida pela fonte de tensão: 4 0 5 mH + 20 V 200 nF 40 40 4 0 Figura Q19 complementar ao exercício - Fonte: COPEL, 2016. A 0 W B 20 W C 33,3 W D 40 W E 50 W Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A resposta certa é: 40 W 8/1222/05/2025, 15:54 8 Marcar para revisão (FGV,2016) A figura a seguir apresenta um circuito composto por um resistor, um indutor e um capacitor em paralelo. Assinale a opção que indica a condição para que o circuito seja superamortecido. ir ic il + + + C vr(t) R vl(t) L - - Figura Q20 complementar ao exercício - Fonte: FGV, 2016. A B L > 4R2C C L 4R2C 9/1222/05/2025, 15:54 estacio.saladeavaliacoes.com.br/exercicio/682f70ceafcdd142211d5ce6/gabarito/ 9 Marcar para revisão (CESPE - 2018) No circuito representado pela figura precedente, a excitação v(t) corresponde a um degrau de tensão de amplitude A aplicado em um instante e i2(t) são correntes de malha. + R1 + v(1) C R2 Figura Q11 complementar ao exercício - Fonte CESPE, 2014. Tendo como referência essas informações e considerando que todos os elementos no circuito sejam ideais, assinale a alternativa correta: Em regime permanente, a corrente i2(t) é A igual a A/R2. A relação v(t) R2i2(t) = R1i1(t) + L[di1(t)/dt] B está correta para o circuito apresentado. Se, antes do instante to, o indutor L e o capacitor C estivessem sem energia C armazenada, então, imediatamente após o instante a tensão vc(t) teria assumido transitoriamente o valor A. Em regime permanente, a energia elétrica D armazenada no capacitor será CA2/2. A potência elétrica dissipada no indutor é E R1i1 2 (t). Resposta correta 10/1222/05/2025, 15:54 Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A resposta certa é: A relação v(t) R2i2(t) = R1i1(t) + L[di1(t)/dt] está correta para o circuito apresentado. 10 Marcar para revisão (FUMARC - 2018) No circuito a seguir, calcule a potência (W) consumida pelo resistor de 1 depois de muito tempo (regime permanente) em que a chave CH foi fechada. 1 1=0 2 H CH 3 3V F A 1 B 2 C 3 11/1222/05/2025, 15:54 D 4 E 5 Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A resposta certa é: 1
