1

SISTEMAS PÚBLICOS DE ESGOTAMENTO SANITÁRIO

Ao conjunto de obras e instalações destinadas a propiciar a coleta, transporte, tratamento
(sempre que necessário) e disposição final das águas servidas de uma determinada
cidade, dá-se o nome de Sistema Público de Esgotamento Sanitário “SPES”. Na falta
total ou parcial do SPES, ocorrerá fatalmente a poluição e a contaminação do solo e das
águas superficiais e freáticas. Na falta de redes de coleta, as águas servidas acabam
escoando a céu aberto, por sarjetas, valetas ou córregos, e passam a se constituir em
perigosos focos de disseminação das chamadas doenças de veiculação hídrica (cólera,
hepatite, disenterias, etc).

















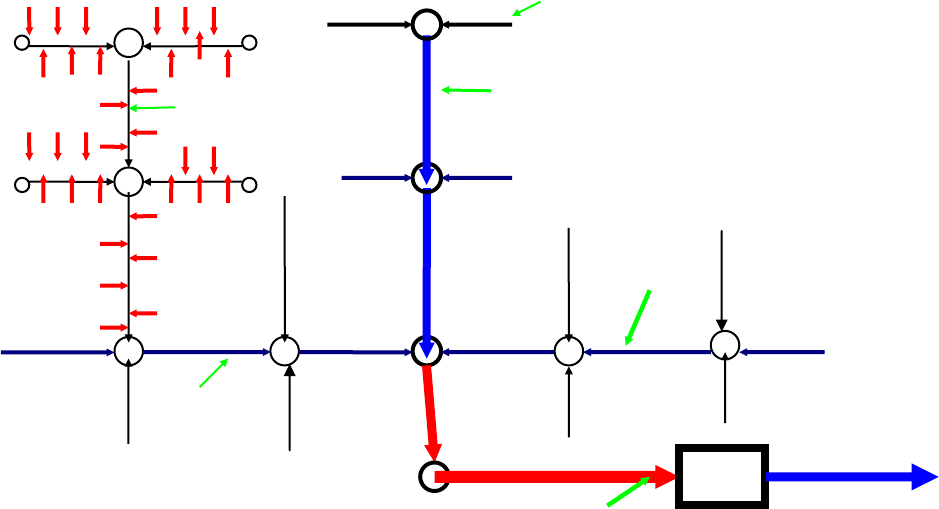

Fig. 1 - Esquema genérico do SPES: coleta, transporte, tratamento e disposição final de esgoto sanitário

No Brasil adota-se normalmente o chamado “Sistema Separador Absoluto”. Segundo a
norma brasileira NBR-9648, trata-se de “um conjunto de condutos, instalações e equipamentos
destinados a coletar, transportar, condicionar e encaminhar, somente esgoto sanitário, a uma
disposição final conveniente, de modo contínuo e higienicamente seguro”. No sistema
separador absoluto as águas servidas e as águas pluviais são coletadas separadamente,
em dois sistemas distintos. A grande vantagem desse sistema é que, não se misturando
as águas de chuvas com as águas servidas, as vazões de coleta e de tratamento das
águas servidas é bem menor, resultando em tubulações e unidades menores.
A rede coletora é o conjunto de tubulações constituídas por ligações prediais, coletores de
esgoto, coletores tronco e seus órgãos acessórios. Sua função é receber as contribuições dos
domicílios, prédios e economias, promovendo o afastamento do esgoto sanitário coletado em
direção aos grandes condutos de transporte (interceptores e emissários) para o local de
tratamento e descarga final (corpo receptor).
A ligação predial é parte integrante da rede coletora. Trata-se do trecho final do coletor
predial, de propriedade particular, que faz a interligação ao coletor público, situando-se entre
esse e o alinhamento do terreno. Uma caixa de inspeção a ser aí construída delimita a
responsabilidade de manutenção e reparação do coletor predial e da rede coletora.
ETE
COLETOR
TRONCO
COLETOR
TRONCO
INTERCEPTOR
Rede coletora
EMISSÁRIO
DISPOSIÇÃO FINAL
(corpo receptor)
rede
rede rede rede
rede
rede
rede
coletor tronco
ligações
prediais
2

A SABESP - Companhia de Saneamento Básico do Estado de São Paulo, dá as
seguintes instruções técnicas quanto ao coletor predial, cuja execução, como já foi dito,
é uma atribuição do proprietário do imóvel (ver Figura 2).
- usar manilha (tubo cerâmico), com declividade longitudinal mínima de 2% para diâme-
tro mínimo DN 100, na execução até o alinhamento predial. Caso seja do interêsse do
proprietário do imóvel, pode-se deixar mais 10 a 20 cm para fora do alinhamento;
- para facilidade de localização pode-se deixar a tubulação descoberta na soleira, no
alinhamento predial, devidamente protegida. A profundidade recomendável do coletor
predial, no alinhamento é de 0,90m.









Fig. 2 - Corte esquemático de uma ligação predial ao coletor público de esgoto sanitário

- é terminantemente proibida a interligação dos ralos de águas pluviais no ramal interno
de esgotos;
- o tanque de lavar roupas deve ser coberto e, somente neste caso, é permitida a
interligação do mesmo ao ramal interno de esgotos;
- de preferência utilizar uma ou mais caixas de inspeção que facilitam eventuais deso-
bstruções sem a quebra de pisos. Estas podem ser construidas em concreto,
alvenaria ou cimento amianto e devem ter as seguintes dimensões mínimas: 0,45 x
0,60 e profundidade variável. A tampa da caixa de inspeção deve ser de material
resistente e facilmente removível.

O coletor de esgoto é a tubulação que recebe contribuições prediais em qualquer ponto ao
longo do seu comprimento. O coletor de maior extensão de uma mesma bacia de esgotamento
denomina-se coletor principal; podendo haver mais de um conforme o traçado da rede coletora;
os demais são chamados coletores secundários ou simplesmente coletores.
O coletor tronco é a tubulação, geralmente de maior diâmetro e profundidade, que recebe
contribuições de esgoto apenas de outros coletores, em pontos determinados, onde são
localizados poços de visita, uma vez que as ligações ao longo de seu comprimento são
inviabilizadas, quer pela profundidade, quer pelo material de que são feitos (geralmente são de
concreto armado). Em geral são construídos ao longo dos talvegues das bacias hidrográficas.
Os órgãos acessórios são dispositivos fixos desprovidos de equipamentos mecânicos, que são
construídos em pontos singulares da rede coletora com a finalidade de permitir a inspeção e a
desobstrução das canalizações, além de facilitar a manutenção da pressão atmosférica nos
tubos, garantindo o escoamento livre. As caixas de passagem e as conexões, apesar de
permitidas pela normalização brasileira, através da NBR 9649/1986, não atendem a esses
objetivos e por isso só são utilizadas em situações especiais.
RUA
alinhamento predial
COLETOR PÚBLICO DE ESGOTO
COLETOR PREDIAL
(manilha DN100)
passeio
Cx. de inspeção
LIGAÇÃO
PREDIAL
3

 PV (poço de visita) - trata-se de uma câmara visitável, através de abertura existente
na sua parte superior, que possibilita os trabalhos de manutenção (ver Figura 3). Pode
ser construido em todas as singularidades (ligações das tubulações nas mudanças de
direção, de tipo de material, diâmetro ou de declividades). Modernamente, pode ser
substituido por TL, TIL ou CP, conforme abaixo comentado. Os P.V.s são obrigatórios
quando é necessário o TQ (tubo de queda), ou na reunião de tubulações com mais
de 3 entradas, ou na extremidade de “SI” (sifão invertido), ou ainda quando a
profundidade da rede for superior a 3,00m.
 TQ (tubo de queda) - é um dispositivo que faz a ligação da tubulação de chegada
com o fundo do PV, sempre que uma tubulação chega ao mesmo em cota mais alta
do que 0,50m, em relação ao fundo do PV (ver PV - Figura 3).




























Fig. 3 - Corte esquemático de um PV (sem escala)

CHAMINÉ
i = 0,60m
Chaminé com
altura variável
Balão com altura
máxima de 2,00m
alvenaria de blocos
curvos de 15 cm ou
de 1 tijolo
BALÃO com diâmetro
interno i = 1,00m
Acabamento interno
cimentado liso
acabamento externo
com chapiscado
tamponamento de
½ tubo
lastro de brita 3 + 4
laje inferior de concreto armado
para h  0,50 m
TUBO DE QUEDA
tampão de ferro fundido nível do pavimento
laje superior de concreto
armado com furo excêntrico
lastro de concreto magro
 Tê
4

 S I (sifão invertido) - trata-se de um trecho rebaixado, com escoamento sob pressão,
construido com a finalidade de transpor obstáculos, depressões ou cursos d’água (ver
Figura 4). Pode evitar a necessidade de “EEE” (estações elevatórias de esgotos).












Figura 4 - Corte esquemático de um sifão invertido

 EEE (estação elevatória de- Esquemas alternativos de dissipadores de energia na ligação coletor-interceptor em corte
enchimento
33














Figura 23 - Corte esquemático de um poço extravasor


















Figura 24 - válvula tipo FLAP - Fonte: catálogo da Barbará

 Vazão final, de um trecho “n” (Qf,n ):

Qf,n = Qf ,n-1 +  Qf (equação 21)

sendo Qf as vazões finais (final de plano), dos últimos trechos de redes coletoras
afluentes ao PV de montante do trecho “n” (ver Figura 25).
DE
 H
C
INSPEÇÃO
INTERCEPTOR
VÁLVULA
FLAP
(Fig.24)
CORPO
RECEPTOR
d0
0,8 d0
0,1 d0
Soleira do vertedor
34











Figura 25 - Esquema para estimativa das vazões nos trechos dos interceptores

Para o emissário, trecho final do interceptor, a avaliação compreende também a consideração
do amortecimento das vazões dos trechos anteriores, decorrentes da defasagem de seus
aportes ao emissário. Segundo a norma vigente a defasagem das vazões das redes afluentes ao
emissário deve ser considerada mediante a composição dos seus respectivos hidrogramas com
as vazões dos trechos do interceptor imediatamente anteriores (discutido mais adiante).
Outro procedimento, estudado pela SABESP (Tsutiya e Além Sobrinho,1999), propõe que a
vazão contribuinte para o último trecho do interceptor ou emissário, seja calculada levando-
se em conta a variação do chamado coeficiente de reforço “K”, onde: K = k1 . k2.
Para vazões superiores a 750 L/s (K) seria representado por uma curva (ver Figura 26),
que tende assintoticamente ao valor K = 1,2 e que pode ser calculada pela equação 22.
Para vazões 750 L/s)
K = 1,2 + 17,4485 Qm
-0,509
1,00
1,10
1,20
1,30
1,40
1,50
1,60
1,70
1,80
1,90
2,00
0
50
00
10
00
0
15
00
0
20
00
0
25
00
0
30
00
0
35
00
0
40
00
0
45
00
0
50
00
0
Vazão média "Qm" (de esgoto doméstico + infiltração - em L/s )
V
al
or
es

de

"K
"
35

Procedimentos de dimensionamento e verificação

O dimensionamento consiste nas determinações do diâmetro e da declividade e as verificações
são para a comprovação da observância dos limites de tensão trativa e de velocidade crítica.
Tal como no dimensionamento da rede coletora devem ser calculadas a declividade mínima e a
declividade econômica e escolher a maior das duas. A declividade econômica, como já visto na
rede coletora, é determinada geometricamente em razão da declividade do terreno e dos limites
de profundidade e recobrimento adotados no projeto do trecho.
A declividade mínima deve promover a autolimpeza, ao menos uma vez ao dia, no início do
plano. A norma vigente recomenda o mesmo valor de 1,0 Pa para a tensão trativa. No entanto,
neste caso, é mais conveniente a adoção de 1,5 Pa, valor esse mais favorável para o
controle da geração de sulfetos.
Os sulfetos atacam as canalizações de concreto, material usual nos grandes condutos. Além
disso a declividade prática de 0,0005m/m, abaixo da qual o assentamento dos tubos se torna
impreciso, já resulta com tensão trativa mínima de 1,0 Pa, nas vazões acima de 150 L/s
(diâmetro de 600mm). Para o limite de 1,5 Pa, essa declividade prática atende às vazões
acima de 500 L/s, diâmetro de 1000mm, conforme se pode ver pela Figura 27, para a qual
utilizou-se a equação 23, no cálculo da declividade mínima, para a tensão trativa de 1,5 Pa e
coeficiente de Manning n = 0,013 :

I0,mín = 0,00035 . Qi
–0,47
(Eq. 23) onde:

Qi = vazão inicial (em m
3
/s), calculada pela equação 20 e I0,mín (em m/m)

Figura 27 - Declividades mínimas I0min em função da vazão para  = 1,5 Pa (seção circular)

Assim, para o caso de vazões Qi superiores a 500 L/s já não é necessário o cálculo da
declividade mínima, restringindo-se o confronto entre as declividades econômica e prática, em
razão do que acima foi dito. Quando a declividade prática supera a econômica, caso de
Declividade mínima I0min para  = 1,5 Pa
0,0000
0,0005
0,0010
0,0015
0,0020
0,0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Valores da Vazão Qi (m
3
/s)
I 0
m
in
 (
m
/m
)
Declividade prática Ip =0,0005 m/m
36

instalações à beira-mar, para condutos muito longos, superiores a 5 km, já se pode prever a
necessidade de estações elevatórias, para recuperação de profundidade.
Quando os condutos são de seção circular, caso mais comum, pode ser adotada uma lâmina
d’água máxima de 0,80 d0 e o diâmetro (d0), para coeficiente de Manning n = 0,013, pode
ser calculado pela equação 24:

d0 = 0,3064 (Qf . I0
-1/2
)
 3/8


(Eq. 24) na qual:

Qf = vazão final (em m
3
/s), calculada pela equação 21, I0 (em m/m) e d0 (em m)
Adota-se o diâmetro comercial (DN) mais próximo no caso de utilização de tubos pré-moldados
ou o diâmetro imediatamente superior que melhor se ajustar ao método construtivo.
Fixados o diâmetro (d0) e a declividade (I0) resta fazer a verificação, utilizando-se por exemplo o
Quadro 10, no qual deve-se entrar com as relações Qi / Qp e Qf / Qp, onde Qp é a vazão à
seção plena (equação 21) e as relações vi / vp e vf / vp onde vp é a velocidade à seção plena
(equação 20), obtendo-se no Quadro 10 os seguintes valores:

yi / d0 e yf / d0, vi e vf , RH,i e RH,f

calculando-se então; a tensão trativa inicial ( i) e a velocidade crítica final (vc,f)

 i =  . RH,i . I 0 (em Pa) e vc,f = 6 . (g. RH,f )
0,5
 (em m/s) onde:

 = peso específico da água (a 20°C = 9 789 N/m
3
)
RH,i e RH,f = raio hidráulico para as vazões Qi e Qf (em m)
g = aceleração da gravidade (9,81 m/s
2
)

deverá resultar, para o bom funcionamento hidráulico do trecho:

 i  1,5 Pa e vf  vc,f

Caso vf resulte maior que vc,f significa que haverá incorporação de ar ao líquido,
aumentando-lhe o volume, conforme já visto anteriormente. Assim o cálculo do
diâmetro deve ser refeito para yf = 0,5 d0, que para n = 0,013, pode ser recalculado pela
equação 25:

d0 = 0,394 . (Qf . I0
-1/2
)
 3/8
 (Eq. 25)

Esse novo diâmetro (d0), cêrca de 30% maior, resolve o problema na grande maioria dos casos,
o que se evidência refazendo-se a verificação acima com o novo diâmetro.
Para o dimensionamento dos emissários devem ser consideradas as vazões amortecidas, que
no caso da utilização do coeficiente de reforço (K), calculado pela equação 22, resulta:

37

 K
Qi = ----- . Qi + I +  Qc,i e Qf = K . Qf + I +  Qc,f
 ki

Para o dimensionamento dos extravasores a vazão final estimada deve ser acrescida da
parcela de contribuição parasitária admitida (ver comentários adiante).

Análise de funcionamento

A Norma NBR 12207/1989 prescreve o seguinte procedimento: “Após o dimensionamento dos
trechos deve-se procederà verificação do comportamento hidráulico do interceptor e de seus
órgãos complementares, para as condições de vazão final acrescida da vazão de contribuição
pluvial parasitária”.
Essa contribuição pluvial é uma parcela do escoamento superficial das águas de chuvas que
depende essencialmente de dados e características locais, envolvendo desde freqüência e
intensidade de chuvas até a qualidade de execução das obras da coleta.
Requer um estudo atento das eventuais facilidades de penetração dessas águas nas redes
coletoras, para a fixação da taxa de contribuição respectiva. Os dados disponíveis oriundos de
medições efetuadas, que constam do quadro 11 abaixo, mostram uma variação de 3,4 a 6,0
L/s.km de coletor afluente ao PV de montante do trecho em estudo, valores comparáveis às
próprias taxas de esgoto doméstico.

Quadro 11 - Resumo dos estudos sobre contribuições pluviais parasitárias.
Fonte Local Ano Dados originais L/s . km
DES, SURSAN Rio 1959 6,0 L/ s . km 6,0
Greeley & Hansen São Paulo 1952 32% sobre vazão máxima tempo seco 3,9
Hazen & Sawyer São Paulo 1965 35% sobre vazão máxima tempo seco 4,1
G.M.Fair USA 1945 15% sobre vazão máxima tempo seco 3,6
G.M.Fair e G.C.Geyer USA 1959 30 galões / hab . dia 3,4
C. Nova Iorque USA 1945 12% sobre vazão máxima tempo seco 4,2
NBR-12207 Brasil 1989 até 6,0 L/s.km até 6,0

A norma vigente admite em seu item 5.6 que essa contribuição pluvial pode ser minimizada e
até eliminada, desde que se estude os meios capazes de resolver o problema. Um desses
meios é um estudo criterioso, eliminando-se da extensão total dos coletores, aqueles localizados
em zonas de maior declividade onde o tempo de concentração das chuvas é suficientemente
pequeno para impedir inundações localizadas e o acesso dessas águas aos coletores.
O procedimento de análise de funcionamento compreende, após o dimensionamento, acrescer-
se à vazão final estimada, a parcela de contribuição pluvial admitida após estudos.
Com essa nova vazão, diâmetro e declividade calcula-se,

(Q . n ) / (d0
8/3
. I0
1/2
)

Entrando com esse valor no Quadro 12, determina-se a nova relação y/d0, que deve estar abaixo
ou igual à máxima relação admitida (y = 0,8 d0).
38


Quadro 12 - Escoamento em regime permanente uniforme - Canais circulares
y/d0 Q . n / d0
8/3
. I
1/2
 y/d0 Q . n / d0
8/3
. I
1/2
 y/d0 Q . n / d0
8/3
. I
1/2
 y/d0 Q . n / d0
8/3
. I
1/2

0,01 0,0001 0,26 0,0461 0,51 0,1611 0,76 0,2885
0,02 0,0002 0,27 0,0497 0,52 0,1665 0,77 0,2928
0,03 0,0005 0,28 0,0534 0,53 0,1718 0,78 0,2969
0,04 0,0009 0,29 0,0571 0,54 0,1772 0,79 0,3008
0,05 0,0015 0,30 0,0610 0,55 0,1825 0,80 0,3046
0,06 0,0022 0,31 0,0650 0,56 0,1879 0,81 0,3083
0,07 0,0031 0,32 0,0691 0,57 0,1933 0,82 0,3118
0,08 0,0041 0,33 0,0733 0,58 0,1987 0,83 0,3151
0,09 0,0052 0,34 0,0776 0,59 0,2040 0,84 0,3182
0,10 0,0065 0,35 0,0819 0,60 0,2094 0,85 0,3211
0,11 0,0079 0,36 0,0864 0,61 0,2147 0,86 0,3238
0,12 0,0095 0,37 0,0909 0,62 0,2200 0,87 0,3263
0,13 0,0113 0,38 0,0956 0,63 0,2253 0,88 0,3285
0,14 0,0131 0,39 0,1003 0,64 0,2305 0,89 0,3305
0,15 0,0151 0,40 0,1050 0,65 0,2357 0,90 0,3322
0,16 0,0173 0,41 0,1099 0,66 0,2409 0,91 0,3335
0,17 0,0196 0,42 0,1148 0,67 0,2460 0,92 0,3345
0,18 0,0220 0,43 0,1197 0,68 0,2510 0,93 0,3351
0,19 0,0246 0,44 0,1247 0,69 0,2560 0,94 0,3352
0,20 0,0273 0,45 0,1298 0,70 0,2609 0,95 0,3349
0,21 0,0301 0,46 0,1349 0,71 0,2658 0,96 0,3339
0,22 0,0331 0,47 0,1401 0,72 0,2705 0,97 0,3321
0,23 0,0362 0,48 0,1453 0,73 0,2752 0,98 0,3293
0,24 0,0394 0,49 0,1505 0,74 0,2797 0,99 0,3247
0,25 0,0427 0,50 0,1558 0,75 0,2842 1,00 0,3116

Essa mesma vazão acrescida é utilizada no dimensionamento dos extravasores. Neste caso, o
procedimento compreende o cálculo do comprimento “L” necessário, para um vertedor retangular
de parede delgada, podendo-se utilizar a equação de Francis para vertedores, com as seguintes
limitações (ver também Figura 23):
- altura máxima da lâmina vertente H = 0,1d0 e cota mínima da soleira referida à geratriz
inferior = 0,8 d0

Q = 1,838 . L . H
3/2
ou L= Q/1,838. H
3/2
 = 0,544 Q.H
-3/2
 onde:
Q = vazão (em m³/s), L e H = (em m).

Sifão invertido

O sifão invertido é um determinado trecho rebaixado de coletor, com escoamento sob
pressão, que interrompe portanto o curso de escoamento livre do esgoto e também o fluxo da
mistura de ar e gases que ocorre na lâmina livre do conduto. Constitui-se numa descontinuidade
geralmente indesejável ao funcionamento geral do complexo de tubulações, que promovem a
coleta e o transporte do esgoto sanitário. Essa descontinuidade exige ainda observação
freqüente do funcionamento e operações de ajuste ao crescimento das vazões ao longo do
período do alcance planejado.
No entanto constitui solução por vezes conveniente para superar obstáculos ou
interferências ao caminhamento normal da canalização, pois seu funcionamento por gravidade
independe de equipamentos mecânicos, adotados em outras opções.
39

Condições hidráulicas

Tratando-se de um conduto sob pressão há que se cuidar que as perdas de carga sejam
mínimas nas diversas etapas do funcionamento do sifão ao longo do período de alcance do
projeto.
Assim o esquema adotado deve ser o mais simples, evitando-se soluções rebuscadas com
vertedores e curvas que aumentam as dimensões das câmaras de entrada e de saída e
conduzem a cálculos por vezes complexos das perdas de carga localizadas.
Outro aspecto a considerar é a necessidade de garantia da auto-limpeza dos tubos
rebaixados evitando-se freqüentes intervenções para a desobstrução.
O recurso usualmente utilizado é a adoção de uma velocidade suficiente para arrastar os
sedimentos comuns no esgoto sanitário ocorrendo uma vez ao dia, ou seja para a vazão máxima
horária de um dia qualquer, no início do plano, desconsiderando a vazão relativa à infiltração.
 C. Pi . q i . k 2
 Qi = -------------------- (sem o coeficiente k 1)
 86 400

Para o início de plano, que corresponde à equação acima, a velocidade no trecho
rebaixado não deve ser inferior a 0,60 m/s

 vi  0,60 m/s

Para o final de plano a velocidade correspondente nessa data à vazão máxima horária de
um dia qualquer, não deve ser inferior a 0,90 m/s,

 C. Pf . q f . k 2
 Qf = ----------------- (sem o coeficiente k 1 )
 86 400

 vf  0,90 m/s
Esses valores são os limites inferiores. Tais condições hidráulicas básicas são suficientes
para ocasionarem forças capazes de provocar o arraste das partículas comuns no esgoto
sanitário, como tem sido verificado na prática. Essas velocidades no entanto não devem assumir
valores excessivos, que resultarão em perdas de cargas elevadas, capazes até de inviabilizar o
uso de sifões invertidos. O limite superior em qualquer caso não deve ultrapassar 1,50 m/s.

 vmax  1,50 m/s.

Disposições prévias

Preliminarmente deve-se decidir o esquema do sifão, que como já foi dito deve ser o mais
simples possível para evitar perdas de carga localizadas, principalmente curvas.
 O sifão invertido deve dispor de dois (2) tubos no mínimo, para permitir operações de
desobstrução sem interromper o fluxo do esgoto sanitário.
 O diâmetro mínimo a adotar é o mesmo da rede coletora, por exemplo DN 100, como
recomenda a NBR 9649.
40

 Um estudo criterioso das vazões afluentes e sua variação crescente ao longo do intervalo de
tempo doalcance do projeto é que vai definir o número de tubos necessários e seus
respectivos diâmetros.
 Esses tubos entrarão em operação sucessivamente, acompanhando o crescimento da vazão,
atendendo aos limites da perda de carga decorrentes do próprio esquema escolhido.

Dimensionamento hidráulico de sifões invertidos

Sendo condutos forçados, os trechos rebaixados dos sifões invertidos serão
dimensionados como tais, quer para o cálculo dos diâmetros, quer para o cálculo das perdas de
carga. As equações recomendadas são:

 1 v
2

J = f ---- . -----
 d 2g

 1 v
1,85

J = 6,793 . ------- . ---------
 C
1,85
 d
1,17






 O coeficiente de atrito “ f ” pode ser determinado com maior aproximação pelo diagrama
de Moody, por exemplo, mas nos casos comuns de sifões invertidos pode ser avaliado entre os
limites 0,030 e 0,040 (nº de Reynolds > 10
5
 e rugosidade absoluta  = 2 mm). Já o coeficiente
de Hazen-Williams pode ser utilizado C=100 para esses casos comuns.
Do estudo populacional obtêm-se o escalonamento do crescimento das vazões em
períodos iguais, por exemplo de 10 em 10 anos e daí se decide o número de tubos necessários
e seus diâmetros, de modo a acompanhar o crescimento, atendendo aos limites de velocidades
decididos (0,60 m/s, 0,90 m/s, 1,50 m/s). As versões tabeladas das fórmulas acima, disponíveis
em diversos manuais de hidráulica (ver por exemplo AZEVEDO NETTO, 1998), facilitam a
seleção dos diâmetros dos tubos e o cálculo das perdas de carga (distribuídas e localizadas).
O objetivo do dimensionamento é calcular, para a configuração adotada, os
diâmetros dos tubos e as perdas de carga que permitam a transposição das vazões nas
condições fixadas, resultando as cotas dos níveis d’água e da soleira do tubo a jusante
(ou da câmara de jusante).


_______________________________________________________________________________________


EXERCÍCIO 3 - Calcular as vazões de dimensionamento de cada trecho e o sifão invertido
previstos na Planta da Figura 28, preenchendo a planilha correspondente
(Quadro 13), conforme orientação do professor.



Fórmula Universal de perda de carga distribuida,
ou
Fórmula de Hazen-Williams, onde:
J = perda de carga unitária (m/m)
f = coeficiente de atrito
v = velocidade (m/s)

C = coeficiente de atrito
d = diâmetro (m)
g = aceleração da gravidade (m/s²)
41










































Figura 28 - Planta esquemática para dimensionamento dos coletores-tronco, interceptores, emissários e sifão invertido

E T E
726,100 PV-8

725,800 PV-
9

725,700 PV-11

726,300 PV-7
724,500
Trecho 2-1
L= 60,00 m
Qi = 0,8 L/s
Qf = 20,7 L/s
Trecho 3-1
L= 65,20 m
Qi = 35,5 L/s
Qf = 86,0 L/s
Trecho 4-1
L = 70,00 m
Qi = 1,6 L/s
Qf = 10,8 L/s

726,000 - TIL-14
724,500
Trecho 5-1
 L = 67,80 m
Qi = 38,5 L/s
Qf = 75,1 L/s

725,500 – PV-10

725,100 PV-12
Trecho 8-1
 L= 60,00 m
Qi = 9,5 L/s
Qf = 21,8 L/s

Trecho 6-1
 L= 70,00 m
Qi = 7,8 L/s
Qf = 18,5 L/s

Trecho 7-1
 L= 68,00 m
Qi = 45,0 l/s
Qf = 92,7 L/s

 Trecho 1-4 EMISSÁRIO L = 61,00 m;





724,900


Trecho 1-3
L= 100,00m
Trecho 1-2 - L = 100,00
m
Trecho 1-1 - L = 120,00 m
725,900 PV-6

725,400 PV-5 725,000

725,000 PV-4

LEGENDA:

 COLETORES-TRONCO

 INTERCETORES

 EMISSÁRIOS
CT = 724,400 (chegada à
ETE)
CC =
724,300 PV-1

Trecho 1-6 EMISSÁRIO L = 50,00 m
724,300 PV-2

Trecho 1-5 SIFÃO INVERT. L = 9,00 m
Cota do fundo do rio = 720,70 e NA = 722,10
Largura do rio = 6,80 m

724,900 PV-3

42


Quadro 13 - Planilha de cálculo para os coletores-tronco, interceptores, sifão invertido e emissário
Trecho
nº
Extensão
L
(m)
Vazões
(L/s)
Qi =
inic. Qf =
final

Diâm.
d0
(m)
Decliv.
 I0
(m/m)
COTAS ( m ) PROFUNDID. (m)
Lâmina
dágua
Y/d0 (m)
inicial
final
Velocid.
esgoto
(m/s)
Vi =inicial
vf = final
Tensão
trativa
t
(Pa)
Velocid.
crítica
vC
(m/s)
Contrib. pluvial
parasit. incluida

OBSERV.
Terreno
montante
Jusante
Soleira
montante
jusante
Trecho
montante
jusante
PV
de
jusante
Vazão
final
(L/s)
Lâm. final
Y/d0
(m)
2-1



3-1

1-1

4-1

5-1

1-2

6-1

7-1

1-3

8-1

1-4

1-5 Sifão
invertido
1-6 Emissário
final

PSES_13.doc

43
CÁLCULO DA VAZÃO E DA VELOCIDADE À SEÇÃO PLENA

Pode-se utilizar as fórmulas apresentadas no Quadro 14, para cálculo das vazões e
velocidades à seção plena (Qp e vp). Para elaboração desse quadro utilizou-se as
fórmulas de Manning; v = (RH
2/3
. I0
1/2
)  n e a equação da continuidade Q = v . Am,
nas quais:
v = velocidade do líquido (m/s); RH = raio hidráulico (m), I0 = declividade longitudinal
(m/m), n = coeficiente de rugosidade da tubulação (para tubulações conduzindo esgoto, a
norma recomenda adotar n = 0,013), Q = vazão (m
3
/s) e Am = área molhada (m
2
).

Quadro 14 - Fórmulas para cálculo da vazão e velocidade à seção plena (em função de d0 e I0)
d0 (em mm)
A partir da fórmulas gerais abaixo (em função de d0 e I0), tem-se:
Qp = 23,976 . d0
8/3
 . I0
1/2
 vp = 30,527 . d0
2/3
 . I0
1/2

100 Qp = 0,0517 . I0
1/2
 vp = 6,5768 . I0
1/2

150 Qp = 0,1523 . I0
1/2
 vp = 8,6181 . I0
1/2

200 Qp = 0,3280 . I0
1/2
 vp = 10,4401 . I0
1/2

250 Qp = 0,5947 . I0
1/2
 vp = 12,1146 . I0
1/2

300 Qp = 0,9670 . I0
1/2
 vp = 13,6804 . I0
1/2

350 Qp = 1,4587 . I0
1/2
 vp = 15,1611 . I0
1/2

400 Qp = 2,0826 . I0
1/2
 vp = 16,5726 . I0
1/2

450 Qp = 2,8511 . I0
1/2
 vp = 17,9264 . I0
1/2

500 Qp = 3,7760 . I0
1/2
 vp = 19,2308 . I0
1/2

600 Qp = 6,1402 . I0
1/2
 vp = 21,7163 . I0
1/2

700 Qp = 9,2620 . I0
1/2
 vp = 14,0667 . I0
1/2

800 Qp = 13,2236 . I0
1/2
 vp = 26,3074 . I0
1/2

900 Qp = 18,1033 . I0
1/2
 vp = 28,4563 . I0
1/2

1000 Qp = 23,9760 . I0
1/2
 vp = 30,5270 . I0
1/2

1200 Qp = 38,9876 . I0
1/2
 vp = 34,4724 . I0
1/2

1500 Qp = 70,6893 . I0
1/2
 vp = 40,0017 . I0
1/2

1800 Qp = 114,9485 . I0
1/2
 vp = 45,1716 . I0
1/2

2000 Qp = 152,2381 . I0
1/2
 vp = 48,4586 . I0
1/2esgoto) - nos casos em que as redes vão se tornando
muito profundas pode ser necessário uma EEE, para, através de bombas de recalque,
elevar o nível e recomeçar a coleta com tubulações mais rasas (ver Figura 5).



 TL (terminal de limpeza) - dispositivo não visitável que pode substituir o PV inicial de
uma determinada rede e que permite apenas a introdução de dispositivos de limpeza.
h = perda de carga
 yM soleira de montante
 NA (montante)
DN
soleira de jusante yj
NA ( jusante)
DN
L

Figura 5 - Esquema de estação elevatória com conjunto moto-bomba submerso - Fonte: SABESP
5


















Figura 6 - Corte esquemático de um TL (sem escala)
 TIL (terminal de limpeza e inspeção) - dispositivo não visitável que pode substituir o PV
(ver Figura 7). Permite inspeção visual e introdução de dispositivos de limpeza. Pode
ser construido na reunião de coletores (até 3 entradas e 1 saída), quando não há
desníveis que exijam tubos de queda e em profundidades menores que 3,00m.

















Figura 7 - Corte esquemático de um TIL (sem escala)
nível do pavimento
 C
 O
 L
 U
 N
 A
C
U
R
 V
 A R E D E
Blocos de
concreto
tampao fº fº especial
i = 0,60m
tampão de ferro fundido nível do pavimento
lastro de brita 3 + 4
laje de concreto armado
Acabamento
interno
cimentado liso
Acabamento
externo chapiscado
alvenaria de blocos
curvos ou de 1 tijolo
TIL - com profundidade
máxima de 3,00m
6

 CP (caixa de passagem) - trata-se de uma câmara fechada (sem acesso), que pode
ser construida nas mudanças de direção, declividade, tipo de material ou diâmetro,
desde que seja possível a introdução de equipamento de limpeza a jusante É
comum nas ruas de grande declividade e de curvas acentuadas (ver Figuras 8 e 9).
A SABESP, de modo geral, vem evitando a construção de caixas de passagem,
utilizando em seu lugar um TIL.









Figura 8 - Esquema de utilização das caixas de passagem – PLANTA (sem escala)
geralmente em ruas de grande declividade e curvas acentuadas



















Figura 9 - Detalhe da caixa de passagem - CORTE (sem escala)

LEGENDA:

 PV ou TIL

 CP (cx de passagem)
Nível do terreno ou do pavimento
Nível do coletor
Tampa removível
7

CRITÉRIOS DE PROJETO DOS “SPES”

A seguir são relacionadas as normas da ABNT - Associação Brasileira de Normas Técnicas,
relacionadas à coleta, transporte e tratamento do esgoto sanitário, bem como a disposição final
dos resíduos resultantes do tratamento.

NBR - 7.229/93 - Projeto, construção e operação de sistemas de tanques sépticos
NBR - 7.367/88 - Projeto e assentamento de tubulações de PVC rígido para sistemas
de esgoto sanitário.
NBR - 9.648/86 - Estudo de concepção de sistemas de esgoto sanitário
NBR - 9.649/86 - Projeto de redes coletoras de esgoto sanitário
NBR - 9.800/87 - Critérios para o lançamento de efluentes líquidos industriais no
sistema coletor público de esgoto sanitário
NBR - 9.814/87 - Execução de rede coletora de esgoto sanitário
NBR - 10.004/87 - Resíduos sólidos - Classificação
NBR - 10.005/87 - Lixiviação de resíduos - Procedimento
NBR - 10.006/87 - Solubilização de resíduos
NBR - 10.007/87 - Amostragem de resíduos
PN - 2:09:60

- Aterros de resíduos perigosos - Critérios para projeto, construção e
operação
NBR - 12.207/89 - Projeto de interceptores de esgoto sanitário
NBR - 12.008/89 - Projeto de estações elevatórias de esgoto sanitário
NBR - 12.209/2011 - Projeto de estações de tratamento de esgoto sanitário
NBR – 12.587/92 - Cadastro de sistema de esgotamento sanitário

Além das normas acima listadas, deve-se atender ainda eventuais especificações ou
normas da CETESB ou mesmo normas mais restritivas das próprias companhias
responsáveis pelo saneamento das cidades; no caso do Estado de São Paulo, a SABESP
ou os Departamentos e Companhias Autônomas de Água e Esgoto das localidades não
conveniadas com a SABESP.
Um ítem importante a ser lembrado, segundo a norma 9648/86, é: “A delimitação da
área de planejamento, bem como de suas bacias contribuintes, deve obedecer às
condições naturais do terreno, desconsiderando a divisão política-administrativa”.
Traçado da rede coletora - planta topográfica:
A planta topográfica deve ser apresentada em escala conveniente (mínimo 1:2.000), e
indicar ao menos o arruamento, as curvas de nível, as cotas de pontos característicos
(cruzamento de ruas), os talvegues, a rede eventualmente existente, os cursos d’água ou
outros locais para descarga do esgoto coletado além das eventuais interferências ao
caminhamento dos coletores (redes e adutoras de água de abastecimento, redes e galerias
de águas pluviais, redes elétricas, redes telefônicas, etc). Sobre a planta deve-se indicar:
- a área a ser esgotada;
- áreas de expansão futura;
- pontos de contribuições singulares significativos (prédios, indústrias, escolas, hospitais).
8

Seguindo o traçado das ruas e as declividades naturais do terreno, indicam-se os
trechos de coletores e seu sentido de escoamento, limitando-os com os respectivos órgãos
acessórios (P.V.s, P.I.s, C.P.s, T.L.s), adequados a cada situação, respeitando-se a
distância máxima entre eles (de 100m, por exemplo).
A escolha do traçado da rede coletora deve ser dividida em duas partes. A primeira diz respeito
aos grandes condutos - coletores troncos e interceptores e é determinada pela conformação da
rede à malha viária e à topografia da área do projeto, com as vertentes dos eventuais cursos
d’água urbanos. Ás margens destes são previstos interceptores, quando não são admitidas
descargas diretas nos mesmos. A partir do interceptor são identificados os talvegues nas
vertentes. O talvegue é a linha que divide os planos de duas encostas por onde escoam as
águas naturais e aí, segundo o traçado das ruas, são localizados os coletores tronco. São
comuns as seguintes conformações do que poder-se-ia chamar de rede principal:
 perpendicular – quando os talvegues em direção ao corpo d’água são regularmente
espaçados e relativamente próximos resultando coletores tronco de curta extensão (Fig. 10) .










Figura 10 - Conformação esquemática de coletores-tronco e interceptores – tipo perpendicular
A conformação da Figura 10 também ocorre quando os talvegues não são bem definidos, a
vertente do curso d’água é mais regular e os coletores tronco dependem apenas do traçado
viário.

 Longitudinal – quando o núcleo urbano se desenvolve principalmente ao longo do curso
d’água, com traçado viário favorável à implantação de condutos de maior extensão (Fig. 11).











Fig. 11 - Conformação esquemática de coletores-tronco e interceptores - tipo longitudinal
interceptor
Coletores tronco
100


 90



 80
100


 90


 80
Coletores tronco
interceptor
9


 Em leque – quando a topografia é bastante irregular, com o traçado viário de grandes
declives, configurando diversas sub-bacias de esgotamento convergentes(Fig. 12).












Fig. 12 - Conformação esquemática de coletores-tronco e interceptores - tipo leque


 distrital (radial) – quando a topografia apresenta baixas declividades e para evitar excessiva
profundidade dos condutos, divide-se a área de projeto em distritos, com pontos de
concentração dotados de elevatórias que promovem o transporte do esgoto para o
lançamento ou tratamento (Fig. 13). É o arranjo típico de grandes cidades litorâneas como
Santos ou Guarujá em São Paulo.









Fig. 13 - Conformação esquemática de coletores-tronco e interceptores - tipo distrital

Uma vez decidido o traçado preliminar do transporte e do afastamento do esgoto, importa
agora tratar da coleta propriamente dita, ou seja o traçado das redes coletoras de esgoto que
serão interligadas aos coletores tronco.
Dentro de cada uma das sub-bacias, determinadas pelo traçado dos coletores tronco, algumas
decisões precedem o traçado das redes coletoras de esgotos, vinculadas à posição do coletor
na seção transversal de via pública.

Coletores tronco
interceptor
EE EE Coletores tronco
INTERCEPTOR
EMISSÁRIO EMISSÁRIO
10

 rede simples / rede dupla – em geral o sentido de economia global no empreendimento
conduz a considerar o caso normal como sendo o de uma única tubulação atendendo aos
dois lados da rua. Algumas situações no entanto devem ser consideradas, as quais levam à
adoção de rede dupla visando menor custo das ligações prediais e facilidade de manutenção
e reparação; são elas:
- vias de tráfego intenso;
- vias com largura entre alinhamentos superior a 14,00m;
- vias com interferências que inviabilizam a execução de ligações prediais ou do próprio
coletor;
- quando o diâmetro do coletor é igual ou superior a DN 400 e são usados tubos de concreto
que não recebem ligações prediais;
- quando a profundidade do coletor excede 4,00m, inviabilizando ligações prediais.

 Profundidades mínima e máxima – são importantes fatores limitantes do traçado da rede
coletora. A norma brasileira NBR-9649 limita a profundidade mínima ao fixar o recobrimento
mínimo – altura entre o nível da superfície e o da geratriz superior externa do tubo – em
0,65m quando o coletor é assentado no passeio e em 0,90m para coletor assentado no leito
de tráfego. Esses limites dizem respeito à proteção da tubulação contra as cargas externas
atuando na superfície do terreno. A profundidade mínima a ser adotada para cada coletor
está vinculada às ligações prediais que devem ser atendidas, o que exige o levantamento das
cotas das soleiras baixas – em nível inferior ao do pavimento da rua – existentes em cada
trecho.
A NBR-9649 recomenda que “a rede coletora não deve ser aprofundada para atendimento de
economia com cota de soleira abaixo do nível da rua ”. Nos casos de atendimento
considerado necessário, devem ser feitas análises da conveniência do aprofundamento,
considerados seus efeitos nos trechos subseqüentes e comparando-se com outras soluções.
Isso implica em cuidadoso estudo de custos, considerando algumas opções de profundidade
mínima comparadas com as porcentagens de atendimento que permitem. Por exemplo,
podem ser comparados:
- Profundidade miníma - % atendimento – acréscimo de custo: como os custos são
razoavelmente homogêneos em uma mesma sub-bacia, a análise criteriosa de alguns
poucos trechos já fornecem parâmetros para decisões mais rápidas nos demais trechos.












Fig. 14 - Esquema de cálculo da profundidade do coletor público para atender soleiras baixas

hc
h = desnível da soleira baixa


hc = altura da caixa de inspeção C.I.

I.L  I = declividade do coletor predial
 L = distância ao coletor de esgoto
a = altura entre o coletor predial e o
coletor de esgoto (Quadro 2)
L
C.I
soleira baixa
I
coletor de
esgoto
 eixo da rua
Cota do coletor
11


Quadro 2 - Valores usuais de “ a “ e de “ I ” para atender soleiras baixas
COLETOR DE COLETOR PREDIAL
ESGOTO
DN
DN 100
I = 2 %
DN 150
I = 0,7 %
DN 200
I = 0,5 %
100 0,34 ------ -----
150 0,39 0,47 -----
200 0,44 0,52 0,56
300 0,54 0,62 0,66
400 0,64 0,72 0,76
450 0,69 0,77 0,81
Obs.: Calculado para tubos cerâmicos admitindo uma curva de 90º + (tee ou selim)
Conforme Figura 14 e Quadro 2, a profundidade p a adotar resulta de:

p = h + hc + I . L + a

As profundidades mínimas recomendadas para os casos de soleiras normais situam-se na faixa
de 0,90m a 1,60m, conforme a localização do coletor – no passeio, no terço da via adjacente ao
lote, no eixo da via (incomum) ou no terço oposto.
Quanto à profundidade máxima, o fator limitante é o custo de implantação tanto de coletores
de esgoto como das ligações prediais. É freqüente a indicação de 4,00m como limite de
aprofundamento da rede. Valores maiores necessitam de justificativa técnica e da execução de
coletores auxiliares para receber as ligações prediais sem onerar-lhes o custo.
 redes com ramais coletivos (coletores auxiliares) – é um tipo de traçado alternativo para
diminuição dos custos de implantação (Fig. 15). Trata-se de conduzir a rede principal apenas
por algumas ruas; nas quadras contíguas são construídos os ramais coletivos nos passeios,
com recobrimento de 0,65m e DN 100, esgotando as economias. Os ramais coletivos
devem ter comprimento máximo de  200m.













Figura 15 - Esquema de rede com ramais coletivos

T L
T I L T I L
T L
T L
T I L
P V P V
Ramais coletivos DN 100 Ramais coletivos DN 100
COLETORES DE ESGOTO
12

 rede condominial – é um outro tipo de traçado alternativo visando economia na
implantação da rede coletora (Fig. 16). Como o próprio nome diz, na rede
condominial estabelece-se um condomínio, formal ou informal, entre os moradores de
uma mesma quadra e constrói-se internamente aos lotes, na frente ou nos fundos, uma
rede de ramais interligados, com caixas de inspeção em cada lote onde são recebidas as
contribuições domiciliares. Essa rede interna é ligada a um coletor de esgoto externo no
local mais conveniente da quadra. A execução das obras, sua manutenção e operação é
responsabilidade dos próprios condôminos, respondendo cada um pelo trecho situado em
seu lote. A concessionária da rede pública externa fornece assistência técnica e social, tanto
para a construção, como para o bom entendimento das obrigações condominiais.
Construída em locais protegidos, a rede condominial pode ter recobrimento bastante
reduzido, até cerca de 0,30m, resultando custos de implantação também reduzidos. É uma
solução bastante interessante principalmente para aquelas quadras onde os lotes tem
caimento para os fundos, o que resultaria numa rede convencional muito profunda.






















Figura 16 - Esquema de rede condominial

Identificação dos órgãos acessórios da rede - na planta :

Feita a escolha do traçado mais conveniente, em cada PV ou PI devem ser indicadas
as eventuais “pontas secas”, as canaletas de fundo necessárias para o escoamento,
podendo os mesmos comportarem várias entradas, mas uma única saída. A indicação
das canaletas é que irá determinar o sentido do escoamento. Em seguida devem ser
QUADRA
Rua das Acácias
Rua das Azaléas
PV ou TIL
Coletor de
esgoto
Coletor condominial
Caixa de Inspeção
LEGENDA:
R
u
a

d
a
s

R
o
s
a
s
13

identificados os coletores e seus respectivos trechos, denominando, por exemplo, com o
número“1” o coletor principal, aquele de maior extensão na bacia. Outros coletores
devem receber números seqüenciais, na mesma ordem em que chegam ao coletor
principal. Dessa forma os números maiores estarão sempre contribuindo para números
menores. Os trechos entre os órgãos acessórios também devem receber numeração
seqüencial crescente de montante para jusante (ver FIGURA 17). Os órgãos acessórios
devem ser também numerados (Ex.: TL-1, PV-1, etc).





TL-07


TIL-11 TIL-15































TIL-05


TIL-09 TIL-13





































TIL-03 TIL-02





Figura 17 - Exemplo de traçado da rede de esgoto sanitário - em planta (sem escala)


1-1 60m
1-2 60m
1-3 60m
1-4 60m
1-5 (80m)
2-1 60m
1-6 (80m)
2-2 60m
2-3 60m
2-4 60m
3-1 60m
3-2 60m
3-3 60m
3-4 60m
24 lotes de 10x40m
casas térrreas e sobrados
dens. pop. 40 a 150 hab/ha

24 lotes de 10x40m
casas térreas e sobrados
dens. pop. 40 a 150 hab/ha

12 lotes de 20x40m
(edifícios até 20 andares)
Dens. pop. 100 a 600 hab/ha
12 lotes de 20x40m
(edifícios até 20 andares)
Dens. pop. 100 a 600 hab/ha
PV-7 (existente)
Rua “A”
Rua “B”
Rua “C”
Rua “D”
Rua “E” Rua “F “
Q c,f = 5,0 L/s Q c,f = 3,7 L/s
Q c,f = 2,8 L/s
Q c,f = 4,2 L/s
729,300 729,100
728,700
727,900
728,00
728,700
728,100
727,100 727,050
727,600 726,950 726,700
 727,100
726,800 726,800
726,300
726,30
724,50
726,30
TIL-04
 TIL-08
TIL-12
TIL-06
TIL-10 TIL-14
14

Perfil longitudinal
O perfil longitudinal de cada trecho é apresentado normalmente em papel milimetrado, utilizando-se
escalas deformadas (mínimo 1:2.000 na horizontal e 1:200 na vertical) e visa a facilitar o
entendimento do projeto. No perfil deverão constar:
- o estaqueamento de 20 em 20m (feito de jusante para montante), para cada trecho;
- o perfil longitudinal do terreno, com as respectivas cotas nos pontos de inserção dos
órgãos acessórios;
- a cota do coletor (geratriz inferior interna da tubulação), em cada chegada ao órgão
acessório e também na saída (normalmente é adotada cota igual à da chegada mais
profunda);
- os tubos de queda, onde necessários (nas chegadas de coletores com degraus
maiores do que 0,50m em relação ao fundo do PV ou PI);
- a profundidade do coletor (diferença entre a cota do terreno e a cota do coletor) em
cada órgão acessório. Recomenda-se uma profundidade mínima de 1,10 m (em
relação à geratriz inferior interna do tubo), para possibilitar as ligações prediais e
proteger os tubos contra cargas externas, quando este tiver diâmetro até 200 mm e estiver
situado no terço médio das ruas. A profundidade máxima está relacionada com a
economia do sistema, tendo-se em conta não somente as condições de execução mas
também a de manutenção, tanto da rede pública quanto dos ramais prediais. A
profundidade máxima de 4,00 m é normalmente um bom indicativo, que pode ser
ultrapassado em trechos relativamente curtos, com a finalidade de se evitar instalações
de recalque. Deve-se ter em mente que o custo das redes coletoras de esgoto
crescem exponencialmente com a profundidade de assentamento;
- o nome da rua em que está situado cada trecho;
- o diâmetro do coletor em cada trecho;
- as profundidades para permitir o atendimento de ligações prediais de soleiras baixas.
Essa profundidade é determinada apenas para os lotes com caimento para o fundo
(desfavoráveis), conforme visto anteriormente.

Parâmetros limites e valores de projeto.

Os principais parâmetros que comparecem no dimensionamento hidráulico das redes
coletoras de esgoto sanitário são:

 População (P, hab) – é o principal parâmetro para o cálculo das vazões de esgoto
doméstico; já as parcelas de águas de infiltração e de esgoto industrial, que também compõe
o esgoto sanitário, independem do mesmo.
Devem ser consideradas as populações atuais, de ínicio do plano, e as futuras, de fim de
plano, estimadas para o alcance do projeto – ano previsto para o sistema projetado passar a
operar com utilização plena de sua capacidade.
Os métodos demográficos utilizados na determinação desses valores não serão tratados
nesta apostila, mas se encontram disponíveis na literatura técnica de demografia.
Além das populações totais da área do projeto, interessa também o conhecimento de sua
distribuição no solo urbano, que deve ser dividido em áreas de ocupação homogênea,
determinando-se para elas as respectivas “densidades populacionais” (d, hab/ha), também
para o início e final de plano.

15






16

No quadro 3 são apresentados alguns valores recomendados para projeto, conforme zonas de ocupação
homogênea. Em casos específicos é necessário também considerar as populações flutuantes e
temporárias, conforme definidas na norma brasileira NBR 9648/1986.

Quadro 3 – Densidades populacionais e extensões médias de ruas (na RMSP)
Características urbanas dos bairros
(ocupações homogêneas)
Densidade demográ-
fica de saturação
(hab/ha)
Extensão média
de arruamento
(m/ha)
I. Bairros residenciais de luxo com lote padrão de 800 m
2
.
II. Bairros residenciais médios com lote padrão de 450 m
2
.
III. Bairros mistos populares com lote padrão de 250m
2
.
IV. Bairros misto residencial-comercial da zona central, com
predominância de prédios com 3 a 4 pavimentos.
V. Bairros residenciais da zona central com predominância
de edifícios de apartamentos com 10 a 12 pavimentos.
VI. Bairros misto residencial-comercial e industrial da zona
urbana, com predominância de comércio e indústrias
artesanais e leves.
VII. Bairros comerciais da zona central com predominância
de edifícios de escritórios
100
120
150

300

450

600

1 000
150
180
200

150

150

150

200
Obs.: hab = nº de habitantes e ha = hectare = 10 000 m
2

 Recomendações da antiga SAEC (atual Sabesp) para projetos, coligidas por M.Tsutiya e P. A.
Sobrinho
Fonte: Azevedo Netto et. al., 1998
 Coeficiente de retorno ( C ) – é a relação média entre os volumes de esgoto produzido e
água efetivamente consumida. Entende-se por consumo efetivo aquele registrado na
micromedição da rede de distribuição de água descartando-se, portanto, as perdas do sistema
de abastecimento. Parte desse volume efetivo não chega aos coletores de esgoto pois
conforme a natureza do consumo perde-se por evaporação, infiltração ou escoamento
superficial – por exemplo, lavagem de roupas, regas de jardins, lavagem de pisos ou de
veículos.
Por outro lado é conveniente a investigação a respeito de outras fontes de abastecimento de
água, poços freáticos por exemplo, que podem elevar o volume de esgoto produzido até
mesmo acima do volume registrado nos hidrômetros, caso de indústrias, hospitais e outros
contribuintes singulares. A norma brasileira NBR 9649/86 recomenda o valor C = 0,80 quando
inexistem dados locais oriundos de pesquisas.


Quadro 4 – Coficientes de retornomedidos ou recomendados para projeto
Autor Local Ano Coeficiente
de retorno
Condição de obtenção dos valores
José A. Martins São Paulo 1977 0,7 a 0,9 Recomendações para projeto
Azevedo Netto São Paulo 1981 0,7 a 0,8 Recomendações para projeto
NBR 9649-ABTN Brasil 1986 0,8 Recomendações para projeto
Luis P. Almeida Neto
Gilberto O. Gaspar
João B. Comparini &
Nelson L. Silva
Cardoso, Guarani D’
Oeste e Valentim
Gentil (Est. de S.
Paulo)
1989 0,35 a 0,68 Medições em sistemas operando há vários
anos
SABESP São Paulo 1990 0,85 Recomendações para projeto – Plano Diretor
de Esgotos da Região Metropolitana de São
Paulo
17

Quadro 4 – Coeficientes de retorno medidos ou recomendados para projeto - continuação
Autor Local Ano Coeficiente
de retorno
Condição de obtenção dos valores
João B. Comparini Cardoso, Pedranó-
polis, Guarani D’
Oeste e Indiaporã
(Est. de São Paulo)
1990 0,42 a 0,73 Medições em sistemas operando há vários
anos
Milton T. Tsutiya &
Orlando Z. Cassetari
Tatuí
(Est. de São Paulo)
1995 0,52 a 0,84 Medições em sistemas operando há vários
anos
Steel EUA 1960 0,7 A 1,3 Para as condições norte- americanas
Fair, Geyer & Okun EUA 1968 0,6 a 0,7 Recomendações para projeto
Metcalf & Eddy Inc. EUA 1981 0,7 Recomendações para projeto
Fonte : Tsutiya, M. T. e Alem Sobrinho, P., 1999

 Taxa ”per capita” (q, L/hab.dia) – a taxa ”per capita” de contribuição de esgoto nada mais é
senão o produto do coeficiente de retorno pela taxa “per capita” de consumo de água
escoimada da parcela relativa a perdas. Esse consumo, assim corrigido, é denominado
“consumo efetivo per capita”. Este é extremamente variável, não só de cidade ou região
para outras, como também entre zonas da mesma cidade, tendo fatores influentes ligados à
cultura, à saúde, ao nível social e outros aspectos da população, mas também relativos à
região, ao clima, à hidrografia, e ainda ao serviço de abastecimento de água local, inclusive
quanto à existência ou não de medição da água distribuída. Medições efetuadas no
Estado de São Paulo revelaram os seguintes valores de ”consumo efetivo per capita”.
Quadro 5 - Consumo efetivo de água (dados da SABESP, 1986)
Região População Valores extremos Média ponderada
- 10 bacias (São Paulo – capital) 3 024 000 hab 127 a 194 L/hab.dia 165 L/hab.dia
- 10 cidades (RMSP) 633 000 hab 125 a 188 L/hab.dia 136 L/hab.dia
- 15 cidades (São Paulo – interior) 1 080 196 hab 124 a 184 L/hab.dia 166 L/hab.dia
Fonte : Azevedo Netto et. al 1998

 Coeficientes de variação de vazão ( k1, k2 e k3 ) – o escoamento da parcela de esgoto
doméstico, que compõe o esgoto sanitário, não se comporta de forma regular, pois como a
água de consumo doméstico está sob comando direto do usuário, variando a vazão conforme
as demandas sazonal, mensal diária e horária, é influenciado por diversos fatores – clima,
jornada de trabalho, hábitos da população, etc. As variações mais significativas são as
diárias e as horárias, representadas respectivamente pelos coeficientes abaixo – os mesmos
do sistemas de abastecimento:

- k1 - coeficiente do dia de maior demanda – é a relação entre a maior demanda diária
ocorrida em um ano e a vazão diária média desse ano;
- k2 - coeficiente da hora de maior demanda – é a relação entre a maior demanda
horária ocorrida em um dia e a vazão horária média desse dia;
Em alguns casos, como no dimensionamento hidráulico das estações de tratamento de esgoto
(ETE’s) há interesse em se avaliar a mínima vazão horária e então é definido um terceiro
coeficiente:
- k3 - coeficiente da hora de demanda mínima – é a relação entre a mínima demanda
horária ocorrida em um ano e a demanda horária média desse ano.
18

O quadro 6 mostra alguns valores pesquisados e valores recomendados para projetos. A norma
brasileira recomenda, na inexistência de dados locais oriundos de pesquisas, os seguintes valores:
k1 = 1,2 k2 = 1,5 k3 = 0,5
Quadro 6 – Coeficientes de variação da vazão de esgotos sanitários
Autor Local Ano
Coeficientes de
variação da vazão Condições de obtenção
 K1 K2 K3 dos valores
José A. Martins São Paulo 1977 1,25 1,5 0,5 Recomendações para
projeto
Dario P. Bruno &
Milton T. Tsutiya
Cardoso, Fernandópo-
lis, Lucélia e Pinhal
(Est. de São Paulo)
1983 (*) 1,43
a
1,96
0,11
a
0,27
Medições em sistemas
operando a vários anos
NBR-9649 - ABNT Brasil 1986 1,2 1,5 0,5 Recomendações para
projeto
CETESB Itapema
(Est. de São Paulo)
1986 (*) 1,6 (*) Medições em sistemas
operando a vários anos
João B. Comparini Cardoso, Indiaporã,
Guarani D’Oeste e
Pedranópolis
(Est. de São Paulo)
1990 1,15
a
1,53
1,45
a
2,55
0,03
a
0,21
Medições em sistemas
operando a vários anos
Milton T. Tsutiya &
Orlando Z. Cassettari
Tatuí
(Est. de São Paulo)
1995 (*) 1,57
a
2,23
0,11
a
0,51
Medições em sistemas
operando a vários anos
OBS.: (*) Valores não medidos
Fonte: Tsutiya, M. T. e Além Sobrinho, P.,1999

Vazões de esgoto, contribuições e taxas

A vazão de esgoto sanitário ( Q ) compreende as seguintes parcelas:

 Q = Qd + I + Qc (Eq. 1), sendo que:

Qd = vazão de esgoto doméstico, I = vazão de água de infiltração e Qc = vazão de
contribuição concentrada, esta última oriunda de áreas cujas contribuições são
significativamente maiores que as resultantes da simples aplicação da taxa de contribuição por
área esgotada. Referem-se às áreas ocupadas por hospitais, educandários, quartéis, indústrias e
outros. Também as áreas de expansão da rede coletora podem ser previstas, comparecendo
na vazão de final de plano, como contribuições concentradas.
A contribuição de esgoto doméstico ( Qd ) é aquela parcela vinculada à população servida, cuja
contribuição média anual é expressa pelas equações:

- Vazão média inicial ( L/s )

_ C . Pi . qi
Qd, i = -------------- (Eq. 2)
 86 400

_ C . ai . di . qi
Qd, i = ------------------- (Eq. 3)
 86 400
19



- Vazão média final ( L/s )

_ C . Pf . qf
Qd, f = ---------------- (Eq. 4)
 86 400


_ C . af. df . qf
Qd, f = ------------------- (Eq. 5)
 86 400

nas quais:
C = coeficiente de retorno;
Pi e Pf = população inicial e de final de plano ( hab );
ai e af = área servida inicial e de final de plano ( ha );
di e df = densidade populacional inicial e de final de plano (hab/ha);
qi e qf = consumo de água efetivo inicial e de final de plano (L / hab.dia).

Compondo as parcelas indicadas na equação 1, calculam-se as vazões de esgoto sanitário,
aplicando-se, onde couberem, os coeficientes de variação (do dia de maior demanda k1
e da hora de maior demanda k2) :
- Vazão inicial ( L/s )
 _
Qi = k 2 . Qd,i + I +  Qc, i (Eq. 6)

 - Vazão final ( L/s )

Qf = k 1 . k 2 . Qd,f + I +  Qc,f (Eq. 7)

Observa-se na equação 6, que não é aplicado o coeficiente k1, pois se busca uma vazão
inicial freqüente (também chamada de vazão máxima de um dia qualquer). Como se verá
adiante, essa vazão é utilizada na verificação das condições de auto limpeza da
canalização. As taxas de cálculo ou vazões de dimensionamento são as equações8a,
9a, 10a e 11a. Caso a infiltração seja considerada uniforme na área de projeto, pode
ser adotada uma taxa TI (L/s.ha) ou TI ( L/s.m ), e então as taxas de cálculo são as
equações 8b, 9b, 10b e 11b.

- Taxa, por área esgotada ( L/s . ha )

 Qi -  Qc , i k2 . Qd , i
Ta,i = ----------------- (Eq. 8a) Ta,i = ---------------- + TI (Eq. 8b)
 a i a i


20

 Qf -  Qc ,f k1 . k2 . Qd , f
Ta,f = ---------------- (Eq. 9a) Ta,f = ---------------- + TI (Eq. 9b)
 a f a f


- Taxa linear, por metro de tubulação ( L/s . m), com L* = L / a (Quadro 4.3)

 Qi -  Qc , i k2 . Qd , i
Tx,i = -------------------- (Eq. 10a) Tx,i = ----------------- + TI (Eq. 10b)
 Li L*i . a i

 Qf -  Qc ,f k1 . k2 . Qd,f
Tx,f = -------------------- (Eq. 11a) Tx,f = -------------------- + TI (Eq. 11b)
 Lf L*f . a f

Nas quais:

- ai e af são respectivamente as áreas esgotadas: inicial e final

- Li e Lf são respectivamente os comprimentos totais de tubulação inicial e final

- L*i e L*f são respectivamente Li / ai e Lf / af


As condições hidráulicas exigidas

O esgoto sanitário, além de substâncias orgânicas e minerais dissolvidas, leva também
substâncias coloidais e sólidos de maior dimensão, em mistura que podem formar
depósitos nas paredes e no fundo dos condutos, o que não é conveniente para o seu
funcionamento hidráulico, ou seja, para o escoamento.
Assim, no dimensionamento hidráulico deve-se prover condições satisfatórias de fluxo que,
simultaneamente, devem atender aos seguintes quesitos:
- transportar as vazões esperadas, máximas (caso das vazões de fim de plano Qf ), e
mínimas (que são as de início de plano Qi );
- promover o arraste de sedimentos, garantindo a auto-limpeza dos condutos;
- evitar as condições que favorecem a formação de sulfetos HS
-
 (anaerobiose séptica) e
a formação e despreendimento do gás sulfídrico (condições ácidas). O gás sulfídrico, em
meio úmido, origina o ácido sulfúrico. Esse ácido age destruindo alguns materia is de
que são feitos os condutos (o concreto por exemplo), além de causar desconforto em
razão de seu cheiro ofensivo.
O dimensionamento hidráulico consiste pois em se determinar o diâmetro e a declividade
longitudinal do conduto, tais que satisfaçam essas condições.
Outras condições que comparecem no dimensionamento hidráulico decorrem de vazões
instantâneas devidas às descargas de bacias sanitárias, muitas vezes simultâneas; são
elas:
21

- máxima altura da lâmina d’água para garantia do escoamento livre, fixada por norma
em 75% do diâmetro, para as redes coletoras;
- mínima vazão a considerar nos cálculos hidráulicos, fixada em 1,5 L/s ou 0,0015 m
3
/s;

O cálculo do diâmetro
A equação de Manning com n = 0,013 permite o cálculo do diâmetro para satisfazer a
máxima vazão esperada ( Qf ) que atende ao limite y = 0,75 do . A expressão para se
determinar esse diâmetro é a seguinte:

do = 0,3145 . (Qf / Io
1/2
)
3/8
 (equação 12)

Nessa expressão deve-se entrar com a vazão em (m
3
/s), resultando o diâmetro em (m),
ajustado para o diâmetro comercial (DN) mais próximo (em geral, adota-se o valor
imediatamente acima do calculado).

As declividades mínima e econômica

A determinação da declividade está vinculada a dois conceitos: a autolimpeza ou arraste
de sedimentos e a economicidade do investimento, direta e fortemente ligada às
profundidades de assentamento dos condutos. Esses conceitos definem duas declividades:

- a declividade mínima: que deve garantir o deslocamento e o transporte dos
sedimentos usualmente encontrados no fluxo do esgoto, promovendo a autolimpeza
dos condutos, em condições de vazões máximas de um dia qualquer, no início de
plano (Qi );

- a declividade econômica: que deve evitar o aprofundamento desnecessário dos
coletores, fixando a profundidade mínima admitida no projeto, na extremidade de
jusante do trecho considerado; a profundidade da extremidade de montante já é pré-
determinada pelas suas condições específicas, ou seja, pode ser um início de coletor
e portanto tem profundidade mínima, ou sua profundidade já estaria fixada pelos
trechos afluentes já calculados. Do confronto entre ambas as declividades, adota-se a
maior delas.

O critério da tensão trativa

Considerando-se que a grandeza hidrodinâmica que promove o repouso ou o movimento das
partículas é a tensão de arraste, exercida pela força tangencial atuante sobre a parte molhada
do conduto e que é a componente tangencial do peso do volume do líquido, contido entre
duas seções transversais distanciadas de um certo comprimento L (ver Fig. 18).
Antigamente fixava-se uma determinada velocidade mínima de fluxo e uma determinada altura
de lâmina para evitar sedimentação de sólidos. Sabe-se hoje que a simples fixação da
velocidade do fluxo a uma certa altura de lâmina não garante a auto limpeza no caso de
diâmetros grandes, pois mantidos constantes esses parâmetros, a tensão de arraste (tensão
trativa) diminui com o aumento do diâmetro.
Em razão disso a SABESP decidiu-se pela adoção do critério da tensão trativa, também adotado
pela ABNT com a edição da norma NBR 9649/1986. A tensão trativa é definida como a força
tangencial unitária aplicada às paredes do coletor pelo líquido em escoamento. Sua equação é
deduzida de forma análoga à pressão de um sólido que desliza sobre um plano inclinado.
22










Figura 18 - Desenho esquemático para cálculo da tensão trativa

F = peso do volume de líquido contido num trecho de comprimento L, expresso por:
F =  . Am . L


e a sua componente tangencial é T = F . sen  ou T =  . Am . L . sen 
A tensão trativa (  ) por sua definição é :

 T  . Am . L. sen 
 = --------- = --------------------------- =  . RH . sen 
 Pm . L Pm . L

Como  é um ângulo sempre muito pequeno, sen   tg  = I0 (declividade do conduto) e
assim finalmente, pode-se escrever:

(equação 13 )

A norma NBR-9 649/1986 recomenda o valor mínimo  = 1,0 Pa, adequada para garantir
garantir o arraste de partículas de até 1,0 mm de diâmetro, freqüentes no fluxo de
esgotos de cidades litorâneas. Já o valor recomendado para o coeficiente de Manning é
n = 0,013, independentemente do material dos tubos, em razão das múltiplas
singularidades ocorrentes na rede coletora.

A declividade mínima

Declividade mínima é aquela que, para condições iniciais de vazão (QI ), atende à equação13 para  = 1,0 Pa. A operacionalidade, para evitar uma seqüência de cálculos iterativos,
foi conseguida através da seguinte simplificação:
- adotou-se a variação de (y/d0) de 0,20 a 0,75 e com as equações do Quadro 7,
calcularam-se inicialmente os valores correspondentes de (  ) e depois os valores
de ( Am/ d0
2
) e ( RH /d0 );


onde:  = peso específico do líquido;
 Am = área molhada da seção transversal
onde : Pm = perímetro molhado
 RH = raio hidráulico
 Am
F
T
 =  . RH . I 0
L
Am Pm
23

Quadro 7 - Principais relações trigonométricas da seção circular (ângulo  em radianos)
 = 2 arc cos [ 1 - ( 2 y / D)] y/D = 0,5 . (1 - cos /2) Am/D
2
 = ( - sen ) / 8
RH/D = ( - sen ) / 4  Am/y
2
 = ( - sen ) / 4 (1 - cos /2) RH/y = ( - sen )/ 2 (1-cos /2)

- em seguida adotou-se a variação de (d0) segundo a seqüência dos diâmetros comerciais a
partir de 100mm, calculando-se os respectivos valores de declividade e vazão vinculados à
variação de (y/d0), com as equações:
 
I0 = ----------- (m/m) com  = 1,0 Pa e  = 9,8 x 10
3
 N/m
3
  10 N/m
3

 RH . 

 Am
Q = ------------ . RH
2/3
 . I0
1/2
. 10
3
 (L/s) (Fórmula de Manning)
 0,013

Os valores de ( Q ) e ( I0 ) assim obtidos, dispostos em gráfico bi-logarítimico resulta, em um
feixe de curvas de fraca curvatura correlacionadas a uma única reta (Figura 19) que podem ser
representadas pela seguinte equação:

 (equação 14 ) I0 em m/m e Qi em L/s

Na Figura 19, a região acima da reta mostra as tensões trativas superiores ao limite de
 = 1,0 Pa, com auto-limpeza do conduto garantida.

Figura 19 - Gráfico de vazões x declividade mínima para  = 1,0 Pa

A proposta de uso de valores menores para n e , gerando retas paralelas à da Figura
20 em posição inferior, não é comprovada na prática de implantação de redes coletoras,
pois não têm tido aplicação em obras já que se aproximam em demasia do limite
prático de declividade I0 = 0,0005 m/m (0,05%), para o qual já não existe precisão na
execução da obra.
A metodologia aqui discutida é utilizada há quase 20 anos com pleno sucesso de
resultados, atestados pelas inúmeras obras implantadas sob tais critérios. Além disso, é
bom também lembrar que é justamente nas cidades litorâneas, onde o fluxo de esgoto
I0 mín = 0,0055 . Qi
– 0,47


I0min = 0,0055. Qi
-0,47
0,0001
0,0010
0,0100
1,0 10,0 100,0
VAZÃO (L/s )
D
EC
LI
VI
D
A
D
E
 I
 (
m
/m
)
24

conduz partículas de areia com maior freqüência, que na maioria das vezes as
declividades mínimas predominam, superando as declividades econômicas, o que
desaconselha a adoção de tensões trativas menores nos cálculos.

O procedimento para dimensionamento do conduto

O dimensionamento de um trecho de coletor consiste em se determinar os valores do diâmetro e
da declividade a partir das vazões Qi e Qf calculadas conforme exposto anteriormente. A
seqüência de cálculos é a seguinte:
- geometricamente calcula-se a declividade econômica ( I0, ec. ) que traduz o menor volume de
escavação, fazendo com que a profundidade do coletor a jusante seja igual à (hmin.)
profundidade mínima adotada. A profundidade do coletor já é pré determinada em razão das
condições de montante (início de coletor ou profundidade de jusante de trecho anterior);








h = cota coletor de montante - (cota do terreno de jusante - hmin)
I0, ec. = h / L

Fig. 20 - Esquema para cálculo da declividade econômica ( I0, ec. )

- calcula-se a declividade mínima (I0 mín) com a equação 14 ( = 1,0 Pa para Qi );

- das duas declividades ( I0 ec. e I0 mín ), adota-se a de maior valor e tem-se I0 ;

- com I0 e Qf calcula-se o diâmetro ( d0 ) utilizando-se a equação 12, abaixo novamente
reproduzida, que tem origem na equação de Manning com n = 0,013 e y/d0 = 0,75
(enchimento máximo da seção transversal do coletor).

 Qf 3/8
 d0 = 0,3145. --------
 I0
1/2

 d0 em m, Qf em m
3
/s e I0 em m/m

O diâmetro adotado deve ser o diâmetro comercial (DN) com valor mais próximo do calculado
pela equação 12, geralmente o valor superior. Tanto a vazão Qi quanto Qf são inferiormente
limitadas a 1,5 L/s ou 0,0015 m
3
/s (descarga de uma válvula de vaso sanitário).


onde:
cota do terreno
cota do terreno
L
cota do coletor
hmin cota do
coletor
h
25

O arraste de ar e a velocidade crítica

A norma brasileira vigente, NBR 9649/1986, mantém ainda a prescrição de uma declividade
máxima admissível para a qual se tenha a velocidade final vf = 5,0 m/s, a qual pode ser
calculada pela expressão 15 (que resulta num valor aproximado),

I0 = 4,65 . Qf
-2/3
 (Qf em L/s) (Eq. 15)

Esse e outros limites recomendados, devem-se a preocupação com os danos à tubulação que
possam advir da abrasão de partículas duras (areia) e conseqüente erosão do material dos
tubos. No entanto a literatura técnica não acusa a ocorrência de tais danos, seja em dutos em
operação, seja em pesquisas realizadas para observar tais efeitos (Tsutiya e Alem Sobrinho,
1999).
São portanto de outra natureza as preocupações com dutos de acentuada declividade,
adequados para reduzir o custo de assentamento em encostas íngremes, pois dispensa
degraus, tubos de queda e poços de visita sucessivos, obrigando no entanto a um assentamento
mais robusto e eventuais ancoragens em pontos de transição, bem como o estudo da
incorporação de ar no escoamento.
A esse respeito a norma brasileira NBR 9649 prescreve: "quando a velocidade final ( vf ) é
superior à velocidade crítica ( vc ), a maior lâmina admissível ( y ) deve ser 50% do diâmetro
do trecho. A velocidade crítica é definida por:"

vc = 6 (g . RH )
1/2
 onde g = aceleração da gravidade (Eq. 16)

Essa prescrição decorre justamente do fenômeno de incorporação de ar ao escoamento,
que tem como conseqüência imediata o aumento da área molhada no conduto, ou seja, o
volume da mistura ar-água em movimento é maior que o volume simples só de esgoto. Esse
crescimento da área molhada pode resultar em ocupação total da seção transversal, passando o
escoamento de conduto livre a conduto forçado, com o conseqüente comprometimento não só
das hipóteses do dimensionamento, como também da própria tubulação, seu assentamento,
suas juntas, todos não condizentes com as pressões e esforços que decorrem do escoamento
sob pressão.
Então a primeira preocupação é aquela que consta da prescrição normativa, ou seja garantir
uma área livre maior na seção transversal destinada ao possível crescimento da lâmina e ainda
assegurando a ventilação para manter o escoamento livre.
A fronteira para o início da incorporação de ar indicada pela equação 16, é resultado de
inúmeras pesquisas realizadas, nas quais se constatou que entre os diversos números
adimensionais ligados ao escoamento de fluidos (Reynolds, Weber, Froude e outros), o que
melhor caracteriza a concentração de ar é o número de Boussinesq, embora os outros citados
também tenham relação com o fenômeno, conforme revelado pela análise dimensional.
A conclusão de tais estudos mostrou que a mistura ar-água se inicia quando o número deBoussinesq ( B ) é igual a 6,0.

B = vc . (g . RH )
-1/2
 = 6,0 ou vc = 6 (g . RH )
1/2

26

Quando a velocidade final ( vf ) for superior à velocidade crítica ( vc ), o trecho em questão
deve ser redimensionado mantendo-se a declividade escolhida e alterando-se o cálculo do
diâmetro para a relação máxima y/d0 = 0,50 e Qf  0,0015 m
3
/s, utilizando-se a Eq. 17:

d0 = 0,394 (Qf . I0
-1/2
 )
3/8
 , sendo: d0 em m, Qf em m
3
/s, I0 em m/m (Eq. 17)

Deve-se adotar o diâmetro comercial (DN) mais próximo, resultando um novo diâmetro para o
trecho cerca de 25% maior que o calculado pela equação 12. Sabe-se que a simples adoção
desse critério não garante o escoamento livre de modo absoluto, mas é suficiente para as
situações mais comuns.
Observa-se também que o início do arraste de ar pode ocorrer para velocidades relativamente
baixas ( 1,5 m/s), sendo recomendável a verificação da velocidade crítica em todos os trechos
da rede coletora (Tsutiya e Além Sobrinho, 1999).

O procedimento para a verificação final

A verificação final dos trechos consiste em, conhecidas as suas vazões Qi e Qf, diâmetros
(d0 ) e declividades ( I0 ), determinar as lâminas líquidas ( y/d0 ) inicial e final, as velocidades
(vi e vf) inicial e final, a tensão trativa (  ) para as condições iniciais (RH,i ) e a velocidade crítica
(vc) para o final de plano (utilizando RH,f ). A seqüência dos cálculos é a seguinte, já fixadas as
vazões inicial e final de jusante (limite mínimo 1,5 /s), os diâmetros (d0) e as declividades (I0),
com n = 0,013:

- Calcula-se a vazão e a velocidade a seção plena
Qp = 23,976 . d0
8/3
 . I0
1/2


(Eq. 18)
vp = 30,527 . d0
2/3
 . I0
1/2
 (Eq. 19)
sendo: d0 em m, I0 m/m, Qp em m
3
/s e vp em m/s

- Com a relação Qi /Q p encontra-se no Quadro 8 as relações y/d0 , RH/d0 e v/vp a partir
das quais calculam-se: a velocidade ( vi ), a tensão trativa (  ) e a própria lâmina (y/ d0),
para condições iniciais.

- Com a relação Qf /Q p encontra-se no Quadro 8 as mesmas relações já citadas e que
permitem o cálculo da velocidade final ( vf ), a velocidade crítica ( vc ), além da lâmina (y/
d0), para as condições de final de plano.

27

Quadro 8 - Condutos circulares parcialmente cheios
Relações baseadas na equação de Manning: v = RH
2/3
 . I
1/2
 / n e Q = v . Am
y / d0 RH / d0 Am / d0
2
 v / vp Q / Qp y / d0 RH / d0 Am / d0
2
 v / vp Q/Qp
0,01 0,0066 0,0013 0,0890 0,00015 0,51 0,2531 0,4027 1,0084 0,51702
0,02 0,0132 0,0037 0,1408 0,00067 0,52 0,2562 0,4127 1,0165 0,53411
0,03 0,0197 0,0069 0,1839 0,00161 0,53 0,2592 0,4227 1,0243 0,55127
0,04 0,0262 0,0105 0,2221 0,00298 0,54 0,2621 0,4327 1,0320 0,56847
0,05 0,0326 0,0147 0,2569 0,00480 0,55 0,2649 0,4426 1,0393 0,58571
0,06 0,0389 0,0192 0,2891 0,00708 0,56 0,2676 0,4526 1,0464 0,60296
0,07 0,0451 0,0242 0,3194 0,00983 0,57 0,2703 0,4625 1,0533 0,62022
0,08 0,0513 0,0294 0,3480 0,01304 0,58 0,2728 0,4724 1,0599 0,63746
0,09 0,0575 0,0350 0,3752 0,01672 0,59 0,2753 0,4822 1,0663 0,65467
0,10 0,0635 0,0409 0,4011 0,02088 0,60 0,2776 0,4920 1,0724 0,67184
0,11 0,0695 0,0470 0,4260 0,02550 0,61 0,2799 0,5018 1,0783 0,68895
0,12 0,0755 0,0534 0,4499 0,03058 0,62 0,2821 0,5115 1,0839 0,70597
0,13 0,0813 0,0600 0,4730 0,03613 0,63 0,2842 0,5212 1,0893 0,72290
0,14 0,0871 0,0668 0,4953 0,04214 0,64 0,2862 0,5308 1,0944 0,73972
0,15 0,0929 0,0739 0,5168 0,04861 0,65 0,2881 0,5404 1,0993 0,75641
0,16 0,0986 0,0811 0,5376 0,05552 0,66 0,2900 0,5499 1,1039 0,77295
0,17 0,1042 0,0885 0,5578 0,06288 0,67 0,2917 0,5594 1,1083 0,78932
0,18 0,1097 0,0961 0,5774 0,07068 0,68 0,2933 0,5687 1,1124 0,80551
0,19 0,1152 0,1039 0,5965 0,07891 0,69 0,2948 0,5780 1,1162 0,82149
0,20 0,1206 0,1118 0,6150 0,08757 0,70 0,2962 0,5872 1,1198 0,83724
0,21 0,1259 0,1199 0,6331 0,09664 0,71 0,2975 0,5964 1,2311 0,85275
0,22 0,1312 0,1281 0,6506 0,10613 0,72 0,2987 0,6054 1,1261 0,86799
0,23 0,1364 0,1365 0,6677 0,11602 0,73 0,2998 0,6143 1,1288 0,88294
0,24 0,1416 0,1449 0,6844 0,12631 0,74 0,3008 0,6231 1,1313 0,89758
0,25 0,1466 0,1535 0,7007 0,13698 0,75 0,3017 0,6319 1,1335 0,91188
0,26 0,1516 0,1623 0,7165 0,14803 0,76 0,3024 0,6405 1,1354 0,92582
0,27 0,1566 0,1711 0,7320 0,15945 0,77 0,3031 0,6489 1,1369 0,93938
0,28 0,1614 0,1800 0,7470 0,17123 0,78 0,3036 0,6573 1,1382 0,95253
0,29 0,1662 0,1890 0,7618 0,18336 0,79 0,3039 0,6655 1,1391 0,96523
0,30 0,1709 0,1982 0,7761 0,19583 0,80 0,3042 0,6736 1,1397 0,97747
0,31 0,1756 0,2074 0,7901 0,20863 0,81 0,3043 0,6815 1,1400 0,98921
0,32 0,1802 0,2167 0,8038 0,22175 0,82 0,3043 0,6893 1,1399 1,00041
0,33 0,1847 0,2260 0,8172 0,23518 0,83 0,3041 0,6969 1,1395 1,01104
0,34 0,1891 0,2355 0,8302 0,24892 0,84 0,3038 0,7043 1,1387 1,02107
0,35 0,1935 0,2450 0,8430 0,26294 0,85 0,3033 0,7115 1,1374 1,03044
0,36 0,1978 0,2546 0,8554 0,27724 0,86 0,3026 0,7186 1,1358 1,03913
0,37 0,2020 0,2642 0,8675 0,29180 0,87 0,3018 0,7254 1,1337 1,04706
0,38 0,2062 0,2739 0,8794 0,30662 0,88 0,3007 0,7320 1,1311 1,05420
0,39 0,2102 0,2836 0,8909 0,32169 0,89 0,2995 0,7384 1,1280 1,06047
0,40 0,2142 0,2934 0,9022 0,33699 0,90 0,2980 0,7445 1,1243 1,06580
0,41 0,2182 0,3032 0,9131 0,35250 0,91 0,2963 0,7504 1,1200 1,07011
0,42 0,2220 0,3130 0,9239 0,36823 0,92 0,2944 0,7560 1,1151 1,07328
0,43 0,2258 0,3229 0,9343 0,38415 0,93 0,2921 0,7612 1,1093 1,07520
0,44 0,2295 0,3328 0,9445 0,40025 0,94 0,2895 0,7662 1,1027 1,07568
0,45 0,2331 0,3428 0,9544 0,41653 0,95 0,2865 0,7707 1,0950 1,07452
0,46 0,2366 0,3527 0,9640 0,43296 0,96 0,2829 0,7749 1,0859 1,07138
0,47 0,2401 0,3627 0,9734 0,44954 0,97 0,2787 0,7785 1,0751 1,06575
0,48 0,2435 0,3727 0,9825 0,46624 0,98 0,2735 0,7816 1,0618 1,05669
0,49 0,2468 0,3827 0,9914 0,48307 0,99 0,2666 0,7841 1,0437 1,04196
0,50 0,2500 0,3927 1,0000 0,5000 1,00 0,2500 0,7854 1,0000 1,00000


28

Exercício nº 01 - Determinar a cota mínima do coletor público de esgoto sanitário,
utilizando-se a Figura 17 da apostila e a figura abaixo, conforme instruções do
professor.










Quadro 9 - Planilha de cálculo para determinação da cota mínima do coletor de esgoto sanitário
Casa
nº
Estaca C1 L1 1 = I1 x L1 C2 = C1 - 1 L2 2 = I2 x L2 a CC = C2 - 2 - a
580 19+12 728,902 32,80 5,00 0,34
590 19+02 728,815 35,00 5,10 0,34
600 18+12 728.723 37,60 5,20 0,34
610 18+02 728,602 33,00 5,00 0,34
620 17+12 728,497 32,00 4,95 0,34
630 17+02 728,402 35,00 5,12 0,34
640 16+12 728,324 36,20 5,25 0,34
650 16+02 728,213 30,00 4,76 0,34
660 15+12 728,122 34,00 4,85 0,34
670 15+02 728,007 32,00 4,95 0,34
680 14+12 727,922 32,80 5,15 0,34
690 14+02 727.830 31,90 5,30 0,34
OBS.: As cotas (CC) deverão ser lançadas no perfil correspondente aos dois primeiros trechos (1-1 e 1-2) do
projeto de dimensionamento de rede (figura 17), utilizando o critério de atendimento pleno, para a fixação da cota
dos coletores desses trechos.

Exercício nº 02 – Dimensionar a rede de esgoto apresentada na figura 17, completando a
planilha (Quadro 10), e atendendo ainda aos dados adicionais abaixo. Apresentar planta, perfís,
planilhas (Quadros 9 e 10).
 Densidade populacional inicial e final (ver Quadro 2 da apostila)
a) quadras com residências térreas/sobrados: di = 40 hab/ha e df = 150 hab/ha;
b) quadras com edifícios até 20 andares: di = 100 hab/ha e df = 600 hab/ha;
OBS.: hab = habitantes e ha = hectares = 10.000 m
2
;
 Densidade de arruamento por área L* = 200 m/ha;
 Coeficiente de retorno de esgoto C = 0,8;
 Contribuição per capita inicial ( qi ) e final ( qf ):qi = qf = 160 L/hab.dia;
 Coeficientes do dia de maior consumo ( K1 ) e da hora de maior consumo ( K2 ): K1 = 1,2 e K2 = 1,5;
 Taxa de infiltração: TI = 0,0001 L/s.m;
 Profundidade mínima do coletor pmin. : (será considerado até DN = 200 mm um pmin = 1,10m);
 Diâmetro mínimo do coletor d0min = 100 mm;
 Relação altura d´água/diâmetro Y/d0 = 0,75.
RUA
C2

CC

COLETOR PÚBLICO DE ESGOTO
 d0min = 100 mm


(manilha DN100)
I1 = I2 = 2 %
L1
L2
C1
29

Quadro 10 – Exercício 2 - Planilha de dimensionamento e verificação de rede coletora (ver Figura 17 da apostila)

Trecho
Extensão
do trecho
L
(m)
Contrib.
linear
(L/s.m)
qx,i= inic.
qx,f = final
Contrib.
do trecho
(L/s)
inicial
final
Vazão a
montante
(L/s)
inicial
final
Vazão a
jusante
(L/s)
Qi = inicial
Qf = final

Diâmetro
d0
(mm)

Declivid.
I0
(m/m)
Cota do
terreno
CT (m)
montante
jusante
Cota do
coletor
CC (m)
montante
jusante
Profundid
do coletor
p (m)
montante
jusante
Profund
do
PV/PI a
jusante
(m)
Lâmina
líquida
y/d0
inicial
final
Velocid.
vi (m/s)
vf (m/s)
Tensão
trativa
t
(Pa)
Velocid
crítica
vc
(m/s)

Observações
1 - 1 60,00 0,000
0,000
 729,300
728,700

1 - 2 60,00

 728,700
728,100

1 - 3

60,00 728,100
727,600

1 - 4 60,00

 727,600
727,100

1 - 5

80,00 727,100
726,800

2 - 1

60,00 729,100
728,000

2 - 2

60,00 728,000
727,100

2 – 3

60,00 727,100
726,950

2 – 4

60,00 726,950
726,800

1 – 6

80,00 726,800
726,300

3 - 1

60,00 728,700
727,900

3 - 2

60,00 727,900
727,050

3 - 3

60,00 727,050
726,700

3 - 4

60,00 726,700
726,300

Descarga
PV exist.
- 726,300
?




30

Interceptores e emissários

A norma brasileira NBR-12207/1989 define o interceptor como: “a canalização, cuja função
precípua é receber e transportar o esgoto sanitário coletado, caracterizada pela defasagem das
contribuições, da qual resulta o amortecimento das vazões máximas”. De fato, as curvas de
variação de vazão são similares e simultâneas em todas as bacias ou sub-bacias que
contribuem para o interceptor.
Em geral os trechos de conduto são extensos e o tempo de percurso entre dois pontos de
contribuição contíguos provoca uma defasagem na acumulação das contribuições relativas a um
mesmo período. Isso, em termos de contribuições máximas, resulta num amortecimento de
vazão em relação à soma das contribuições.
Em outras palavras, quando a vazão máxima de uma área a montante chega ao ponto de
contribuição da área contígua a jusante, a vazão máxima desta área já se deslocou e o
escoamento se encontra em declínio. Tal efeito, segundo a norma só deve afetar a avaliação de
vazão do último trecho do interceptor.
Para melhor caracterizar esses condutos outras finalidades devem ser acrescidas àquela
definida pela norma. São elas:
- quanto às ligações – é uma canalização que recebe contribuições em pontos determinados
providos de poços de visita (PV) e não as recebe ao longo do comprimento de seus trechos.
- quanto à localização – canalização situada nas partes mais baixas da bacia, ao longo dos
talvegues e às margens dos cursos d’água, lagos e oceanos, para impedir o lançamento
direto do esgoto sanitário nessas águas.
O emissário é definido pela norma brasileira NBR 9649/1986 como “a tubulação que recebe
esgoto exclusivamente na extremidade de montante”. O último trecho de um interceptor, aquele
que precede e contribui para uma estação elevatória, uma ETE, ou mesmo para descarga na
disposição final no corpo receptor, é o caso mais comum de emissário.
É para esse trecho final que a norma recomenda o cálculo da defasagem e do amortecimento
das vazões máximas, mormente quando esse emissário é afluente a elevatórias e ETE’s, pois
isso resultará em economia, pela diminuição do tamanho das unidades, no
dimensionamento hidráulico de tais instalações.

Órgãos acessórios e complementares

Para cumprir seu objetivo de transporte do esgoto sanitário, o interceptor deve incorporar, além
dos órgãos acessórios comuns a outras canalizações, também órgãos complementares, como
estações elevatórias, extravasores, dissipadores de energia e outros dispositivos ou instalações
permanentes ou mesmo provisórias.
No interceptor os órgãos acessórios são apenas os poços de visita (PV), necessários nos pontos
singulares, como mudanças de direção e ligações de coletores.
Ao longo do interceptor, os poços de visita que recebem ligações de outros condutos devem
ter dispositivos que evitem conflitos de linhas de fluxo e diferenças de cotas que resultem em
excesso de agitação.
Em geral esses dispositivos são constituídos por dissipadores de energia, adjacentes ao PV e
canais de direcionamento do fluxo, conforme esquematizado nas Figuras 21 e 22.
Dissipadores de energia, similares aos apresentados nas Figuras 21 e 22, podem ser
construídos no próprio interceptor quando houver diferenças de cotas acentuadas a serem
vencidas.


31












PLANTA

Figura 21 - Ligação esquemática coletor tronco - interceptor

Tal como nos órgãos acessórios da rede coletora, os PV’s dos interceptores devem ter no fundo
calhas com diâmetro igual ao do tubo na saída e laterais com alturas coincidindo com sua
geratriz superior.
Extravasores devem ser dispostos ao longo do interceptor ou apenas em seu último trecho de
modo a evitar o enchimento pleno da seção transversal, ocasionado seja por vazões
inesperadas (chuvas intensas), seja por interrupção do fluxo à jusante (paralisação de uma
elevatória, por exemplo).
A decorrente alteração do escoamento livre para escoamento forçado à seção plena pode
ocasionar esforços e pressões não previstos no dimensionamento estrutural do conduto, além da
inconveniente propagação para montante dos efeitos da interrupção do escoamento, com
possíveis refluxos na rede coletora e nas residências situadas em cotas mais baixas.
Tais extravasores devem ter descargas livres para corpos d’água próximos, equipadas com
dispositivo para impedir refluxo das águas para o interceptor. Como exemplo de tais
dispositivos pode-se citar a válvula do tipo “FLAP” (ver Figuras 23 e 24), que permite a
passagem do líquido apenas num sentido.

Avaliação das vazões nos interceptores

Nos trechos dos interceptores entre dois PVs, não há contribuições em marcha (ao longo do
trecho). As vazões são avaliadas pela simples acumulação das vazões anteriores com as novas
contribuições que chegam a montante, tal como prescreve a norma vigente. Bastará, para esses
trechos correntes, as seguintes avaliações:

 Vazão inicial de um trecho “n” (Qi,n):

Qi,n = Qi,n-1 +  Qi (equação 20)

sendo Qi as vazões iniciais (início de plano), dos últimos trechos de redes coletoras
afluentes ao PV de montante do trecho “n” (ver Figura 25).

INTERCEPTOR
POÇO
DE
VISITA
COLETOR
TRONCO
DISSIPADOR
ENERGIA
(degraus)
32




























ANTEPAROS
ESCALONADOS

CANALETA
DE FUNDO
COLETOR
ANTEPARO
PARALEPÍPEDO
(granito)
N.A
INTERCEPTOR

ENCHIMENTO
(concreto)
Figura 22
