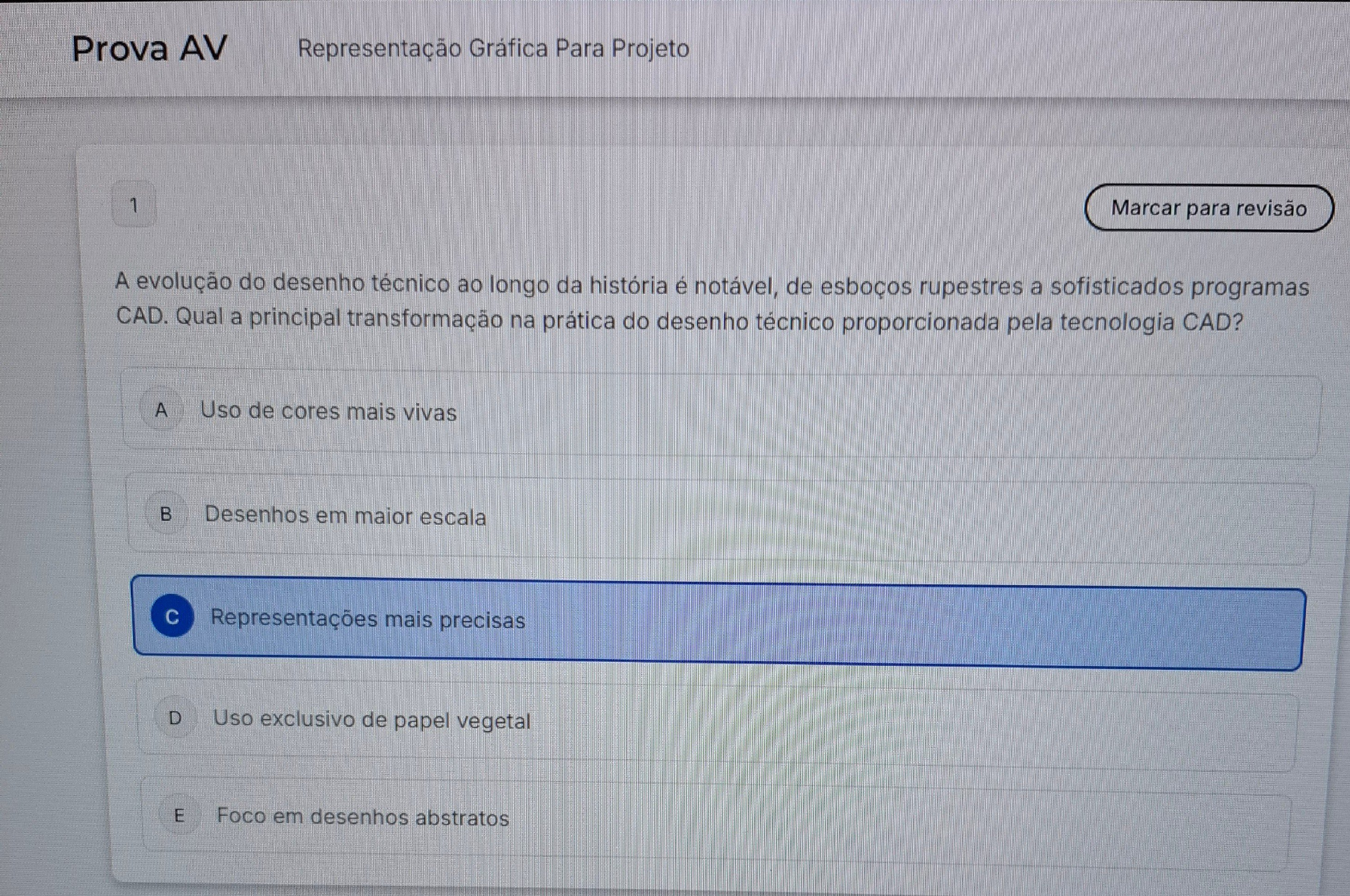

Prova AV Representação Gráfica Para Projeto 1 Marcar para revisão A evolução do desenho técnico ao longo da história é notável, de esboços rupestres a sofisticados programas CAD. Qual a principal transformação na prática do desenho técnico proporcionada pela tecnologia CAD? A Uso de cores mais vivas B Desenhos em maior escala C Representações mais precisas D Uso exclusivo de papel vegetal E Foco em desenhos abstratos2 Marcar para revisão Analise as sentenças abaixo referentes aos conceitos de modelagem 3D: Consiste numa representação gráfica computacional que se aproxima do produto real, auxiliando na visualização desse produto antes mesmo deste ganhar uma estrutura física; II. potencial de inovação desse tipo de modelagem é enorme, já que as ideais podem ser concebidas, analisadas, testadas e modificadas na tela do computador. Do esboço à produção, testando e modificando quantas vezes for necessário; III. Com a modelagem 3D as chances de que desenvolvimento de um produto, do projeto à produção, seja bem-sucedido aumentam consideravelmente, o que pode ser enxergado como uma importante vantagem competitiva no mercado; IV. Atualmente, a modelagem tridimensional é pouco demandada, pois permite criar modelos pouco personalizados e que não se aproximam da realidade física do produto que está se querendo representar. Está(ão) correta(s), apenas: A III e IV B III e IV I, D I e III E e III3 Marcar para revisão 1 Analise as sentenças abaixo referentes às normas técnicas: 6 A Associação Brasileira de Normas Técnicas (ABNT) elabora as Normas Brasileiras (NBR), identificadas por números; Res Governo Federal não reconhece essas normas, que são dispensadas pela grande maioria dos profissionais, empresas e entidades acadêmicas do Brasil; Cada norma é criada por meio de comissões ou comitês formados por pessoas que possuem conhecimentos técnicos em diferentes áreas de atuação; IV. As normas transmitem um conhecimento sistematizado, que já foi avaliado em diferentes aspectos. correta(s), apenas: A e IV B e IV C IV D I e IV E e IV4 Marcar para revisão Ano: 2011 Banca: FCC Órgão: TRE-PE conjunto de configurações que servem de base à criação e à representação dos componentes que são usados pelo Autodesk Revit Building é denominado: A Accurender B Standard C Default RTE D Instance E Project templateMarcar para revisão 5 Um ângulo externo de um triângulo ABC, em graus, mede 2x, conforme a figura. A medida do ângulo a é igual a: A 21° B 22° C 23° D 24°6 Marcar para revisão Em relação ao AutoCAD, assinale a alternativa errada: A botão Isolate (Atalho LAYISO) serve para isolar uma layer no desenho. Quando o botão Isolate é usado, as camadas selecionadas ficam na tela, as demais camadas são deletadas do desenho, não podendo mais ser vistas. C As layers podem ter suas cores e nomes mudados após do projeto. Recomenda-se deixar elementos que terão as mesmas configurações de impressão em layers com a D mesma cor. E A espessura de impressão pode ser configurada pela layer e pela cor das camadas.7 Marcar para revisão Em relação ao comando Hatch, assinale a alternativa incorreta: A Deve ser usado com moderação para não carregar desenho. B Não permite ser editado depois de colocado no desenho. C Devem ser colocados elementos com escala compatível com a impressão. D É interessante colocar em layer separada, caso seja necessário congelar a layer por algum motivo. E Devemos sempre modificar a escala da hachura, e não a escala do desenho.00 Marcar para revisão hora 8 Assinale a alternativa que contém a peça em perspectiva isométrica que é representada pelo conjunto de vistas Ques ortográficas diedro) mostrado abaixo: 1 6 A() B() c() Resp D() E() A A B B C C D D E E9 Marcar para revisão Analise as a seguir referentes aos conceitos de desenho isométrico e de suas vistas (projeção no diedro): 1. Qualquer reta paralela a um eixo isométrico é chamada linha não isométrica, portanto as perspectivas das arestas de um cubo e as linhas a elas paralelas, são linhas isométricas. As perspectivas das faces do cubo, e outras que forem a elas paralelas, são chamadas faces isométricas, portanto as faces isométricas são paralelas a um dos planos do triedro. III. As linhas não paralelas aos eixos isométricos são linhas isométricas, portanto as arestas de um objeto não paralelas aos eixos do triedro têm como perspectiva linhas isométricas. IV. Linhas isométricas e não isométricas não podem ser representadas numa mesma vista ortografica ou mesmo em perspectiva. correta(s), apenas: A e IV B e IV C e D E e III10 Marcar para revisão No AutoCAD, diferentes comandos permitem a criação de elementos geométricos como elipses, e curvas suavizadas. Cada um desses comandos possui características específicas que impactam a construção e edição dos desenhos técnicos. Com base nesse contexto, analise as afirmações a seguir e assinale a alternativa que corresponde corretamente ao funcionamento dos comandos. A Nenhuma das opções. comando Circle permite criar um somente a partir da inserção do centro e do raio, sem B outras opções de construção. C No comando Ellipse, não é possível criar arcos de elipse, apenas elipses completas. comando Polygon cria regulares, mas não permite definir se estarão inscritos ou D circunscritos a um imaginário. comando Spline gera uma curva suave que pode passar pelos pontos selecionados ou ser E influenciada por vértices de controle, tornando-a ideal para formas orgânicas.
