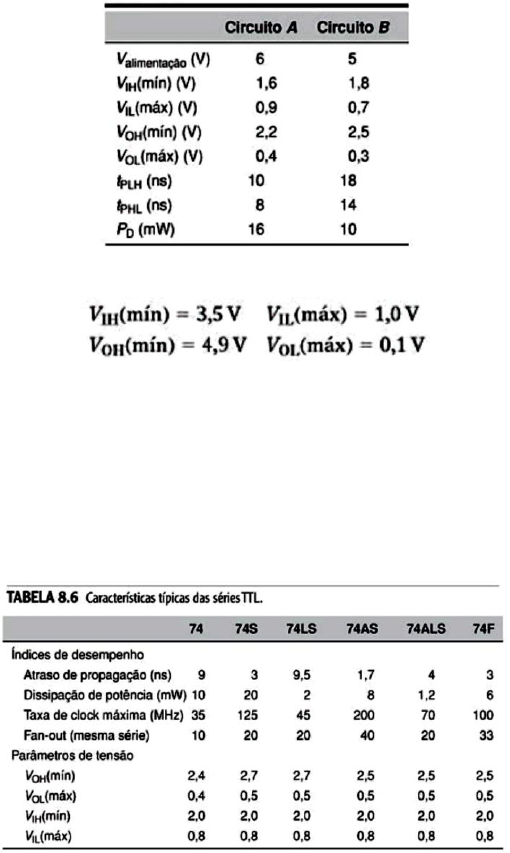

Universidade Federal do Acre Curso de Bacharelado em Engenharia Elétrica CCET327 - Circuitos Digitais II Prof. José Humberto Monteiro Lista de exercícios (Famílias Lógicas de CIs) 1) Defina: (a) VIH. (b) VOH. (c) IIH. (d) IOH. (e) tpdHL e tpdLH. (f) Fan-out. (g) Fornecimento de corrente. (h) Absorção de corrente. (i) Margem de ruído (j) Resistor de pull-up e pull-down (k) Wired-AND 2) Dois circuitos lógicos diferentes têm as características mostradas na tabela abaixo. (a) Qual circuito tem melhor imunidade a ruído em estado baixo? (b) Qual circuito pode operar na frequência mais alta? (c) Qual circuito drena a maior corrente de alimentação? 3) Uma determinada família lógica tem os seguintes parâmetros de tensão: (a) Qual o maior spike positivo de ruído que pode ser tolerado? (b) Qual o maior spike negativo de ruído que pode ser tolerado? 4) Com base na tabela 8.6, determine: (a) As margens de ruído quando um componente 74LS está acionando uma entrada 74ALS. (b) Repita o item anterior para 74ALS acionando 74LS. (c) Qual será a margem de ruído total de um circuito lógico que usa a combinação de circuitos 74LS e 74ALS? (d) Um determinado circuito possui VIN(máx)=450mV. Que séries TTL podem ser usadas com esse circuito? 5) Use a tabela 8.12 (final da lista) para determinar o fan-out na interface da primeira família lógica acionando a segunda. (a) 74AS para 74AS (b) 74F para 74F (c) 74AHC para 74ALS (d) 74HC para 74ALS 6) Considerando o diagrama e a tabela 8.7 abaixo, determine se o fan-out do CI 74LS86 está sendo excedido e comente sobre sua afirmação. Repita o exercício considerando a substituição de todas as NANDs 74LS20s por CIs 74ALS. 7) Para o circuito da questão anterior, determine qual o maior tempo possível para que uma mudança na entrada A seja sentida na saída W. Suponha o pior caso e valores máximos para os atrasos de propagação. (Sugestão: Lembre-se de que as portas NAND são portas inversoras). Repita o exercício usando apenas CIs 74ALS. 8) Determine a expressão lógica para a saída X do circuito abaixo.
